工业级USB转TTL转换器 原装CH343G 多种保护电路 多系统兼容

工业级,原装CH343G、3.3V / 5V 切换电路,通信稳定
价格
原价
型号
USB TO TTL (B)
SKU
21550
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

USB 转 TTL 模块

原装 CH343G | 传输稳定 | 多设备适用 | 多系统兼容

工业级用料

工业级 USB 转 TTL 模块

产品特性

  • 板载自恢复保险丝和瞬态抑制二极管,防过流过压,防倒灌,防静电,提高抗冲击能力,通信稳定且安全
  • 板载 IO 保护电路,防浪涌,通信稳定且安全
  • 板载 TTL 串口 3.3V 和 5V 电平转换电路,可切换 TTL 通信电平
  • 板载 3 个 LED 指示灯,方便查看电源和信号收发状态
  • 塑料外壳,磨砂处理,工艺精美
  • DC 简易牛座接口,插拔顺畅,坚固可靠,防止反接

产品参数

产品类型 工业级 USB 转 TTL 转换器
主机接口 USB
通信速率 50bps ~ 6Mbps
设备接口 UART
USB 接口 接口形式:USB-A 型接口
接口保护:自恢复保险丝、ESD 静电保护
UART 接口 接口形式:接线端子
接口形式:8PIN 防呆接口
接口保护:IO 保护二极管电路
指示灯 PWR:电源指示灯,接入 USB,检测到电压则亮灯
TXD:发送指示灯,有数据从 USB 口发出时亮灯
RXD:接收指示灯,有数据从设备接口发回时亮灯

多重保护电路,安全稳定

板载自恢复保险丝和瞬态抑制二极管,防过流过压,防倒灌,防静电,提高抗冲击能力,通信稳定且安全

自恢复保险丝和瞬态抑制二极管

多系统兼容

支持 Win7/8/8.1/10/11、Mac、Linux、Android 等系统

工业级 USB 转 TTL 模块多系统兼容

三种数据指示灯

轻轻松松看到工作状态,为您编程调试提供方便

工业级 USB 转 TTL 模块

USB 信号及转接器引脚说明

工业级 USB 转 TTL 模块
5V 可对外接的设备提供 5V 电压
VCC 可对外接的设备提供 5V 或 3.3V 电压(通过开关设置)
GND 接 GND
TXD 接 MCU.RXD
RXD 接 MCU.TXD
RTS 接 MCU.CTS
CTS 接 MCU.RTS

产品尺寸

工业级 USB 转 TTL 模块产品尺寸

产品选型

型号 USB TO TTL USB TO TTL (B) USB TO TTL (C) USB TO TTL (D)
示例图片 USB TO TTL USB TO TTL (B) USB TO TTL (C) USB TO TTL (D)
产品类型 USB 转 TTL 串口转换器 USB 转 TTL 串口线
芯片 FT232 CH343G FT232
通信速率 300bps ~ 3Mbps 50bps ~ 6Mbps 300bps ~ 3Mbps
硬件流 支持 不支持
系统兼容 Win7/8/8.1/10/11、Mac、Linux、Android
USB 接口 接口形式:USB-A 型接口
接口保护:自恢复保险丝、ESD 静电保护
UART
接口
接口形式:接线端子,8PIN 防呆接口
接口保护:IO 保护二极管电路
接口形式:6PIN 杜邦线 散头
接口保护:IO 保护二极管电路
接口形式:4PIN 杜邦线 散头 + SH1.0 3PIN 防呆串口接口
接口保护:IO 保护二极管电路
指示灯 PWR:电源指示灯,接入 USB,检测到电压则亮红灯
TXD:发送指示灯,有数据从 USB 接口发出时亮红灯
RXD:接收指示灯,有数据从设备接口发回时亮红灯

资料及服务

配置清单

  1. USB TO TTL (B) × 1

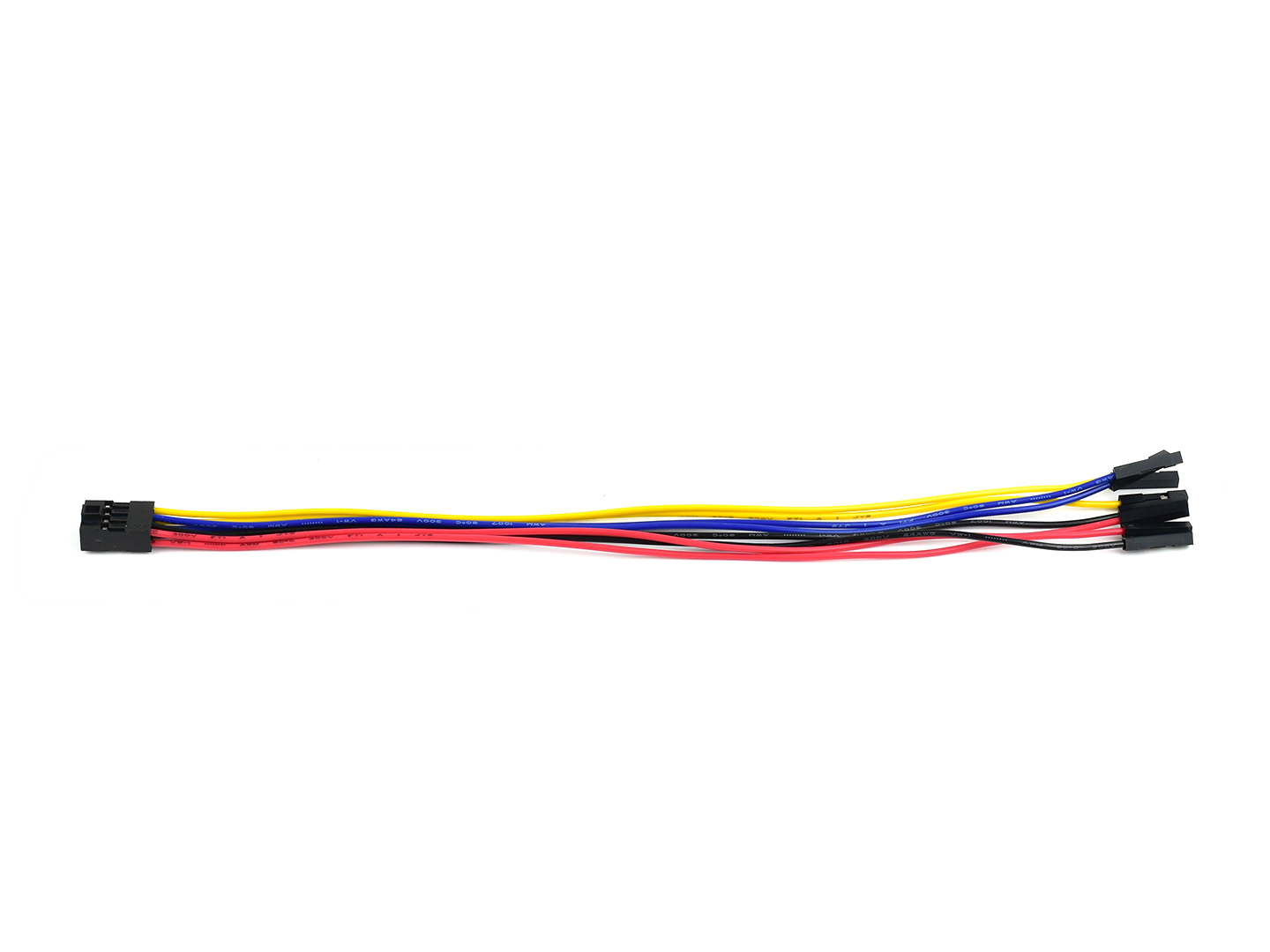

  2. 8PIN防呆杜邦线 × 1

保修服务


保修1年



免费保修


保修期内,正常使用下产生的质量问题,比如按键不灵、开关不响应、LED亮度不佳等。
注意:核心器件不属于免费保修范围(包括但不限于CPU、FLASH、 SDRAM 等芯片)。




收费保修


非正常使用情况下产生的质量问题,视损坏程度收取维修费,包括但不限于:
• 供错电压、磕碰、浸水、杂异物进入板内,导致功能损坏
• 用户自行拆卸或焊接零件,修改电路板,导致功能损坏
• 未按用户手册操作,比如供电状态下强行插拔等,导致功能损坏




特殊说明


若产品含有其他配件,配件的保修以其自身保修条款为准,包括但不限于:
• 比如开发板中包含LCD配件,那么,它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品,因国外返修费用高昂,无法保修

售后服务



• 售后服务仅限产品本身,不包括教导相关软件使用等(配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们:点击查看
