树莓派计算模块Compute Module 4显示屏配件包 带IO底板

快速评估CM4,缩短开发周期
价格
原价
型号
Compute Module 4 Acce B
SKU
19181
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
加入购物车

树莓派 CM4 显示屏配件包

配件包 B

搭配操作方便的 7 英寸 IPS 电容触摸屏,各配件可提供更加好的外设支持
帮助您快速评估 CM4,并缩短开发周期

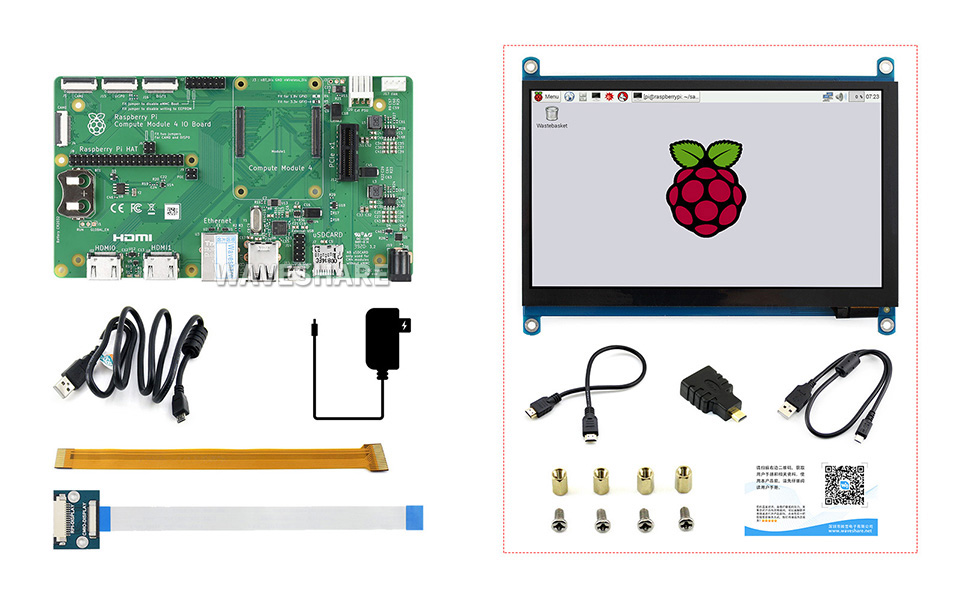

树莓派 Compute Module 4 计算模块显示屏配件包首图

应用示例

树莓派 Compute Module 4 计算模块配件包应用示例

注意:本产品不包含示例图中的 CM44.3 英寸显示屏摄像头模块

Compute Module 4 IO Board

树莓派 Compute Module 4 IO Board  计算模块主图

Compute Module 4 IO Board 是树莓派官方发布的一款可以搭配树莓派 Compute Module 4 使用的底板,可用作 Compute Module 4 的开发系统以及作为嵌入式电路板集成到终端产品中,也可以使用现成的部件 (如树莓派扩展板和 PCIe 模块) 快速创建系统。它主要的接口位于同一侧,方便用户使用,使外壳变得简单。

接口简介

树莓派 Compute Module 4 IO Board 计算模块主图

CM4 IO Board 参数

CM4 卡座 适用于 Compute Module 4 的所有版本
联网 千兆以太网 RJ45 接口
PoE 管脚,不带 PoE 模块,需外接 PoE 模块才能支持 PoE 功能
连接器 支持 PoE 功能的标准 Raspberry Pi 40PIN GPIO 接口
标准 PCIe Gen 2 × 1 插座
USB USB 2.0 接口 × 2;排针引出 × 2;
Micro USB 接口 (用于更新 Compute Module 4) × 1
显示 MIPI DSI 接口 × 2 (22pin 0.5mm FPC 连接器)
摄像头 MIPI CSI-2 接口 × 2 (22pin 0.5mm FPC 连接器)
视频 HDMI 接口 × 2,支持 4K 30fps 输出
实时时钟 带电池接口和可唤醒 Compute Module 4 的能力
存储 板载 Micro SD 卡插槽 (适用于不带 eMMC 的版本)
风扇接口 调速、可测速,12V
电源输入 12V
尺寸 160 × 90mm

CM4 扩展板对比

接口数量及接口参数
产品 PoE 网口 40PIN
GPIO
PCIe
USB
DSI HDMI CSI RTC
风扇
接口
电源
输入
特性
树莓派 CM4 扩展板 CM4 NANO A板
NANO A
2.0×1 5V CM4
大小
树莓派 CM4 扩展板 CM4 NANO B板
NANO B
千兆×1 2.0×1 5V CM4
大小
树莓派 CM4 扩展板 CM4 NANO C板
NANO C
2.0×1 5V 板载摄像头
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板精简
千兆×1 M.2 M 2.0×4 ×2 ×2 5V 5V 小板型
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
基础板完整
千兆×1 M.2 M 2.0×4 ×2 ×2 5V 5V 小板型
树莓派 CM4 基础板进阶
基础板进阶
千兆×1 M.2 M 2.0×2 ×2 5V 5V LCD 接口直连
树莓派 CM4 触摸扩展板
触摸扩展板
千兆×1 M.2 M 2.0×4 5V IPS
屏幕
双千兆网口扩展板
小板型双千兆
千兆×2 2.0×1 5V
SH1.0
5V 双网口
树莓派 CM4 PoE 扩展板微雪双目视觉
双目视觉
千兆×1 M.2 M 2.0×4 ×2 5V 双800万像素
四路 RS485
四路 RS485
百兆×1,
千兆×1
2.0×2 ×2 5V 7~36V 双网口
WIFI6 双网口扩展板
WIFI6 双网口
百兆×1,
千兆×1
M.2 E 2.0×3 ×2 ×2 5/12V 7~36V WIFI6
双网口
双千兆网口扩展板
双千兆网口
千兆×2 3.0×3 ×2 ×2 5/12V 7~36V
物联网双千兆
物联网双千兆
千兆×2 3.0×2 ×2 ×2 5/12V 5V 5G/4G 接口
树莓派 CM4 物联网工控主板
物联网工控
千兆×1 Gen2×1 2.0×2 ×2 ×2 ×2 5/12V 7~36V 5G/4G 接口; RS232; RS485; ADC
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板 B 型
PoE B
千兆×1 Gen2×1 2.0×4 ×2 ×2 ×2 5/12V 5V RS232; RS485
树莓派 CM4 PoE UPS 扩展板微雪 CM4 PoE IO 板
PoE UPS
千兆×1 2.0×4 ×2 ×2 5/12V 7~36V UPS
树莓派 CM4 PoE 扩展板微雪 CM4 PoE IO 板
PoE
千兆×1 3.0×4 ×2 ×2 ×2 5/12V 7~36V
树莓派官方 CM4 IO 板
树莓派官方
千兆×1 Gen2×1 2.0×4 ×2 ×2 ×2 12V 12V
树莓派 CM4 物联网工控主板
无线扩展
千兆×1 M.2 B /
Mini-PCIe
2.0×3 5/12V 5V 或
7~36V
5G/4G 接口; RS485; CAN; 导轨
安装
树莓派 CM4 带 UPS 工业扩展模块
UPS 无线扩展
千兆×1 M.2 B 2.0×3 5/12V 5V 或
7~36V
带 UPS; 5G/4G 接口; RS485; CAN; 导轨
安装
多功能 CM4 主机
硬盘扩展主机
千兆×2 M.2 M×2/
Mini-PCIe
3.0×2 ×2 ×2 5V 双 M.2 M KEY 接口
5 寸触摸屏一体机套件
5 寸一体机
千兆×1 M.2 M 2.0×4 ×2 5/12V 5V
树莓派 CM4 物联网工控主板
7 寸一体机
千兆×1 M.2 M 2.0×4 占用 占用 5/12V
占用
7~36V 摄像头; 触控; 喇叭
13.3寸树莓派平板
13.3寸一体机
千兆×1 2.0×2 12V 高清触控屏
13.3寸智能魔镜
13.3寸
智能魔镜
千兆×1 2.0×2 12V 高清屏,语音助手
备注 ① USB 3.0 完全等同于 USB 3.2 Gen1
② 风扇接口若无特殊说明,通常是 2510-4P 类型接口。
③ PoE 功能只有 PoE 管脚,不带 PoE 模块,需外接 PoE 模块才能支持 PoE 功能。若无特别说明,本表格中的 PoE 均指集成 802.3af 网络标准的 PoE 电路 (5V/2.5A)。

关于 CM4 的简介

树莓派 Compute Module 4 计算模块说明

全新升级,更强大的 CM4

  • CPU 升级为 BCM2711,四核 Cortex A72 64 位处理器,性能更强劲
  • 更多内存选择 (1GB/2GB/4GB/8GB),适合做大型的数据编译
  • 更高速的 eMMC 闪存,传输速率高达 100 MB/s,比 CM3+ 快 4 倍
  • 增加无线模块选项,采用和 Pi4B 相同的 WiFi 和蓝牙模块,提供了板载 PCB 天线和外置天线,更适合工业应用
  • 采用 B to B 接插件设计,改变了前几代 CM 系列金手指设计,增强稳定性
  • 增加板载千兆以太网设计,支持 IEEE1588,适合网络应用开发
  • 增加 PCIe 接口扩展,可灵活添加相关模块
  • 点击查看更多关于 CM4 的介绍

配件包选型对比

配件名称 属性 配件包
A B C D
DSI 转接板 22PIN 0.5mm 间距 转 15PIN 1mm 间距
CSI 转接线 22PIN 0.5mm 间距 转 15PIN 1mm 间距 15cm
USB 数据线 1.2米 type A 公口转 micro-B 公口
电源 12V 2A 美规
扩展板 微雪 CM4 PoE IO 板
树莓派官方 CM4 IO 板
7 英寸触摸屏 1024×600像素、HDMI、IPS 面板

资料及服务


配置清单

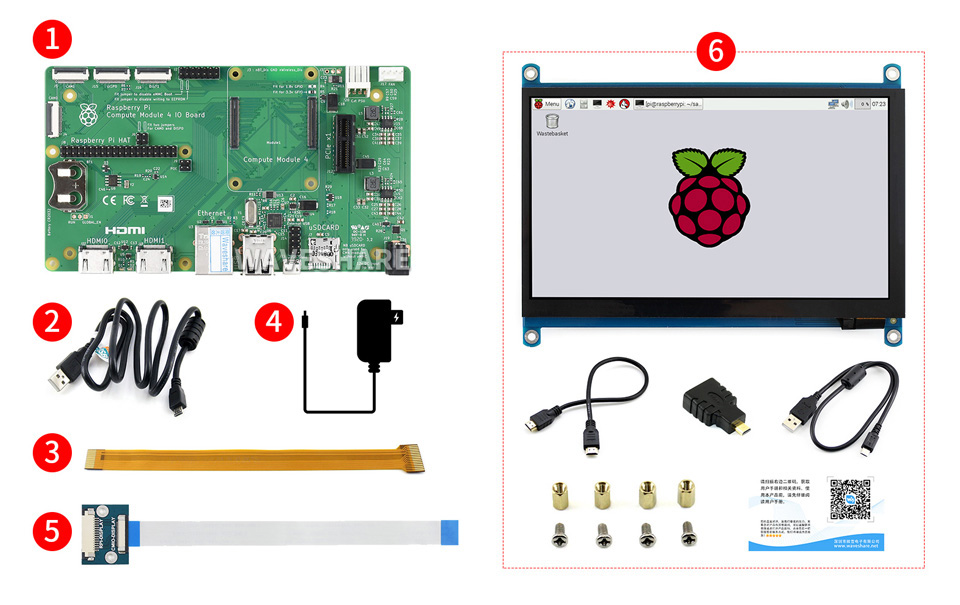

树莓派 Compute Module 4 计算模块配件包配置清单
  1. Compute Module 4 IO Board × 1
  2. USB线 type A公口 转 micro-B公口 1.2米 × 1
  3. RPi Zero V1.3 Camera Cable 15cm × 1
  4. 电源 12V 2A × 1
  5. CM-DSI-ADAPTER × 1
  6. 7inch HDMI LCD (H) × 1
