0.95inch RGB OLED (B)

主要参数
型号 0.95inch RGB OLED (B)
SKU 10514 库存
规格   品牌 Waveshare
备注
价格表
对应数量 @ 1PCS @ 20PCS @ 100PCS @ 1KPCS
税前 59 57 55 -
含5%普税 61.95 59.85 57.75 -
含16%增税 68.44 66.12 63.8 -
版权所有,侵权必究。未经许可,不得用于商业用途。

产品简介

产品特性:

驱动芯片 SSD1331
支持接口 SPI
分辨率 96×64
显示尺寸 0.95英寸
显示颜色 65K彩色
视角 >160°
工作温度 -20℃~70℃
存储温度 -30℃~80℃
工作电压 3.3V / 5V

应用案例:

  • 智能手表、MP3播放器、温度计、仪器仪表、便携医疗仪等。

使用说明:

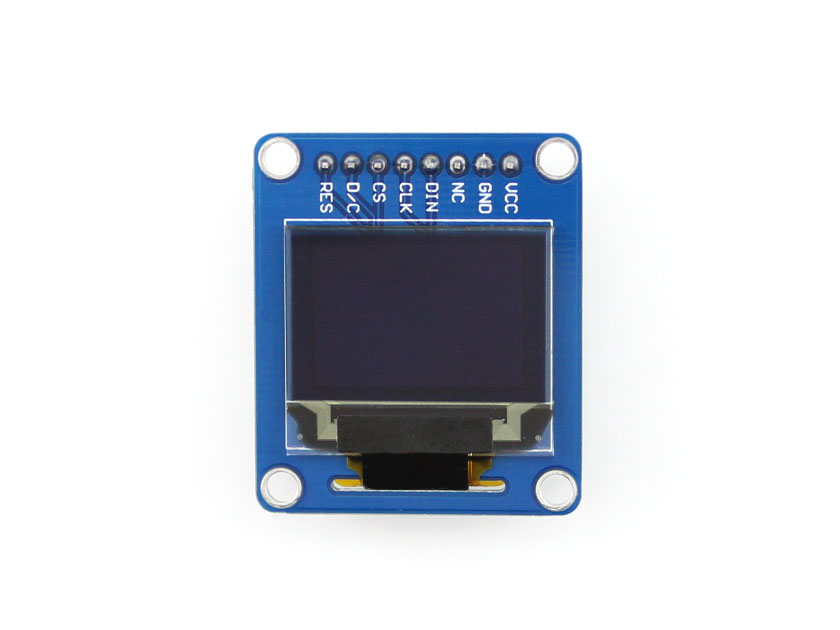

  • 模块接口:
引脚号 标识 描述
1 VCC 电源正(3.3~5V电源输入)
2 GND 电源地
3 NC NC
4 DIN 模块数据输入
5 CLK 模块时钟信号输入
6 CS 模块片选信号,低电平有效
7 D/C 模块命令信号,低电平表示命令,高电平表示数据
8 RES 模块复位信号,低电平有效
注:以下两个型号除了排针不一样外,PCB电路等其他属性都是一样。

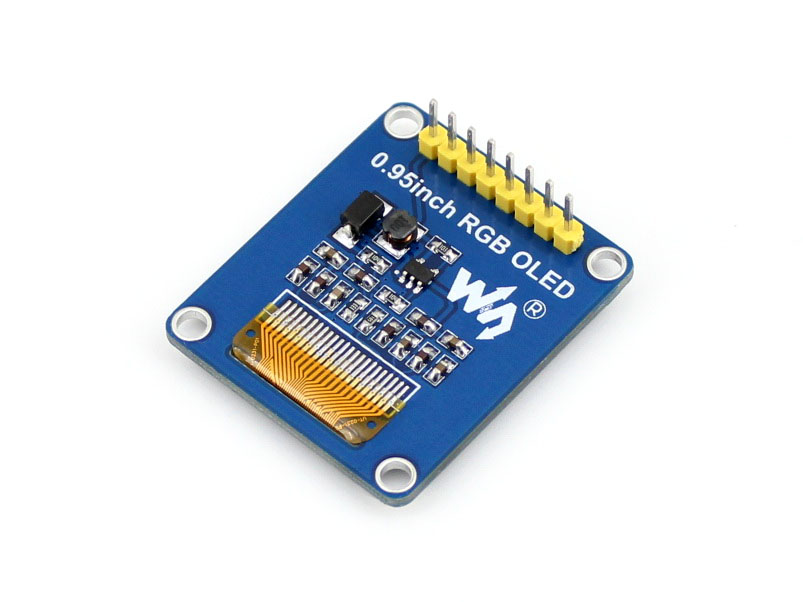

产品图片

产品选型

型号 类型 显示颜色 分辨率 显示面积
(mm×mm)
支持接口 驱动芯片 尺寸
(mm×mm)
排针接口
0.91inch OLED Module OLED 白色 128×32 22.38×5.58 I2C SSD1306 36.0×12.5 PH2.0端子
0.95inch RGB OLED (A) OLED 65K彩色 96×64 20.14×13.42 4-wire SPI SSD1331 31.7×37.0 弯排针
0.95inch RGB OLED (B) OLED 65K彩色 96×64 20.14×13.42 4-wire SPI SSD1331 31.7×37.0 直排针
0.96inch LCD Module IPS 65K彩色 160×80 21.70×10.80 4-wire SPI ST7735S 32.5×26.0 PH2.0端子
0.96inch OLED (A) OLED 黄蓝双色块 128×64 21.70×11.20 3/4-wire SPI、I2C SSD1306 33.0×33.5 弯排针
0.96inch OLED (B) OLED 黄蓝双色块 128×64 21.70×11.20 3/4-wire SPI、I2C SSD1306 33.0×33.5 直排针
1.3inch LCD Module IPS 65K彩色 240×240 23.40×23.40 4-wire SPI ST7789 45.0×31.0 PH2.0端子
1.3inch OLED (A) OLED 蓝色 128×64 29.42×14.70 3/4-wire SPI、I2C SH1106 40.5×37.5 弯排针
1.3inch OLED (B) OLED 蓝色 128×64 29.42×14.70 3/4-wire SPI、I2C SH1106 40.5×37.5 直排针
1.5inch OLED Module OLED 白色(16灰度) 128×128 26.86×26.86 4-wire SPI、I2C SSD1327 44.5×37.0 PH2.0端子
1.5inch RGB OLED Module OLED 65K彩色 128×128 26.86×26.86 3/4-wire SPI SSD1351 44.5×37.0 PH2.0端子
1.8inch LCD Module TFT 65K彩色 160×128 34.50×28.30 4-wire SPI ST7735S 56.5×34.0 PH2.0端子
说明:0.96inch OLED由屏幕上方1/4黄色及下方3/4蓝色组成,是双色块屏,不是“双色屏”

产品资料

资料包括:

  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料

下载路径: www.waveshare.net/wiki/0.95inch RGB OLED (B)

外形尺寸

配置清单

  1. 0.95inch RGB OLED (B) × 1

保修信息

保修12个月。
