1.8寸彩色LCD扩展板 - 160×128分辨率 SPI接口

主要参数
型号 1.8inch LCD Module
SKU 13892 库存
规格   品牌 Waveshare
备注 1.8寸LCD扩展板
价格表
对应数量 @ 1PCS @ 20PCS @ 100PCS @ 1KPCS
税前 43 41 39.5 -
含5%普税 45.15 43.05 41.48 -
含16%增税 49.88 47.56 45.82 -
版权所有,侵权必究。未经许可,不得用于商业用途。

产品简介

【一句话自我介绍】
我是一款1.8寸LCD扩展板,128x160分辩率,带有内部控制器,使用SPI接口通信。

【我的特点】
  • 使用SPI控制,确保不会占用太多接口引脚资源
  • 提供完善的配套资料手册(Raspberry/Arduino/STM32等示例程序)

【我的参数】

  • 驱动芯片:ST7735S
  • 支持接口:SPI
  • 显示颜色:RGB,65K彩色
  • 分  辨  率:128x160
  • 背        光:LED
  • 工作电压:3.3V

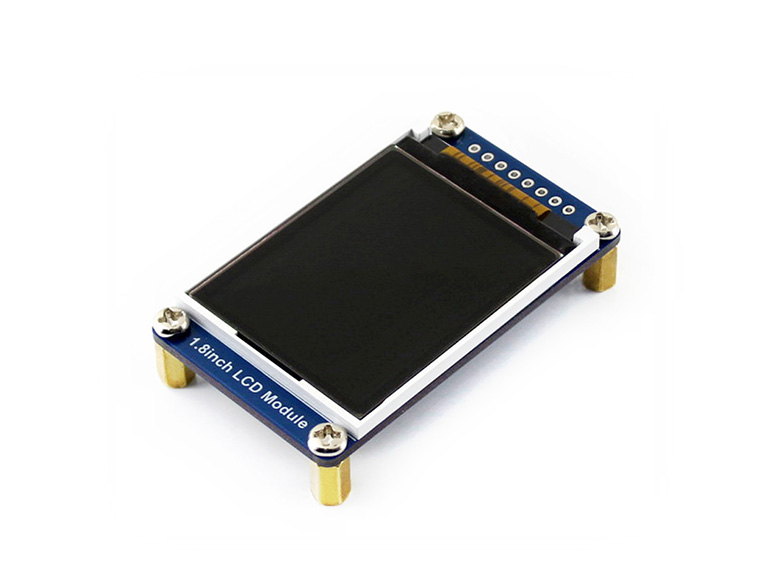

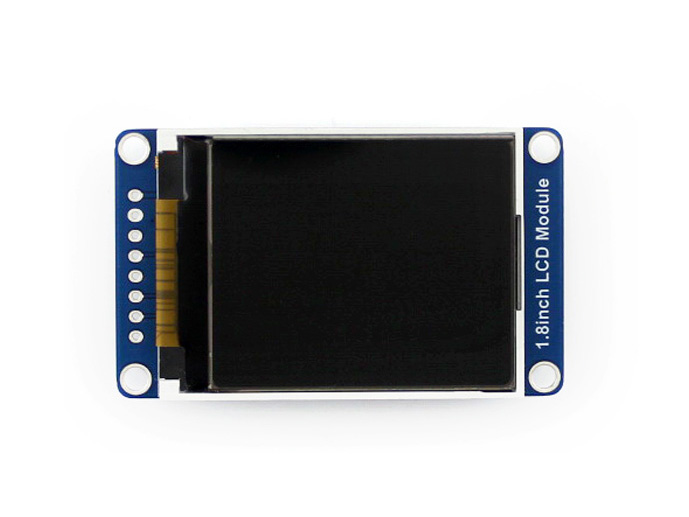

产品图片

产品选型

型号 类型 显示颜色 分辨率 显示面积
(mm×mm)
支持接口 驱动芯片 尺寸
(mm×mm)
排针接口
0.91inch OLED Module OLED 白色 128×32 22.38×5.58 I2C SSD1306 36.0×12.5 PH2.0端子
0.95inch RGB OLED (A) OLED 65K彩色 96×64 20.14×13.42 4-wire SPI SSD1331 31.7×37.0 弯排针
0.95inch RGB OLED (B) OLED 65K彩色 96×64 20.14×13.42 4-wire SPI SSD1331 31.7×37.0 直排针
0.96inch LCD Module IPS 65K彩色 160×80 21.70×10.80 4-wire SPI ST7735S 32.5×26.0 PH2.0端子
0.96inch OLED (A) OLED 黄蓝双色块 128×64 21.70×11.20 3/4-wire SPI、I2C SSD1306 33.0×33.5 弯排针
0.96inch OLED (B) OLED 黄蓝双色块 128×64 21.70×11.20 3/4-wire SPI、I2C SSD1306 33.0×33.5 直排针
1.3inch LCD Module IPS 65K彩色 240×240 23.40×23.40 4-wire SPI ST7789 45.0×31.0 PH2.0端子
1.3inch OLED (A) OLED 蓝色 128×64 29.42×14.70 3/4-wire SPI、I2C SH1106 40.5×37.5 弯排针
1.3inch OLED (B) OLED 蓝色 128×64 29.42×14.70 3/4-wire SPI、I2C SH1106 40.5×37.5 直排针
1.5inch OLED Module OLED 白色(16灰度) 128×128 26.86×26.86 4-wire SPI、I2C SSD1327 44.5×37.0 PH2.0端子
1.5inch RGB OLED Module OLED 65K彩色 128×128 26.86×26.86 3/4-wire SPI SSD1351 44.5×37.0 PH2.0端子
1.8inch LCD Module TFT 65K彩色 160×128 34.50×28.30 4-wire SPI ST7735S 56.5×34.0 PH2.0端子
说明:0.96inch OLED由屏幕上方1/4黄色及下方3/4蓝色组成,是双色块屏,不是“双色屏”

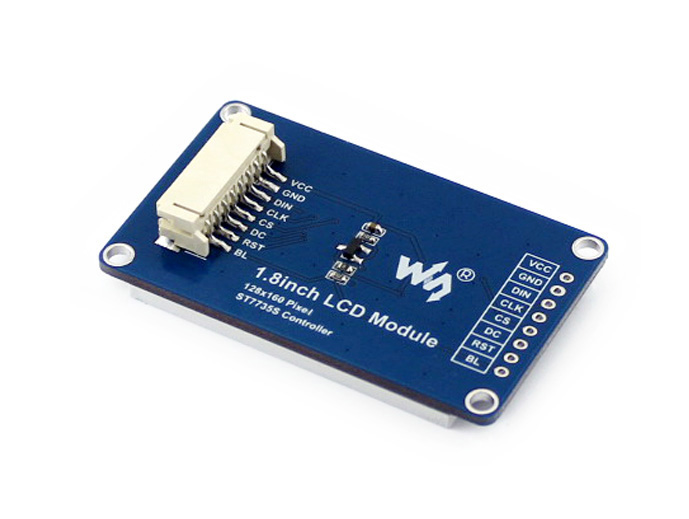

接口定义

标识 描述
VCC 电源正(3.3V电源输入)
GND 电源地
DIN SPI数据输入
CLK SPI时钟信号输入
CS 片选,低电平有效
DC 数据/命令,低电平为命令,高电平为数据
RST 复位,低电平有效
BL 背光

产品资料

资料包括:

  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料

下载路径: www.waveshare.net/wiki/1.8inch_LCD_Module

外形尺寸

配置清单

  1. 1.8inch LCD Module × 1
  2. PH2.0 8PIN连接线 20cm ×1
1
2

保修信息

保修12个月。
