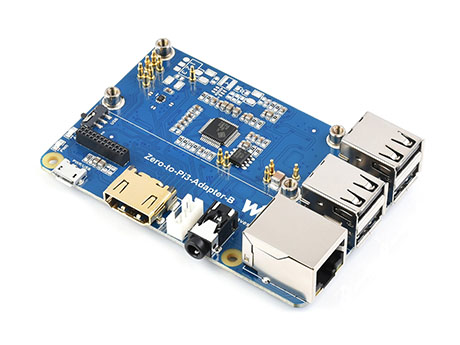

树莓派 Zero 2 w 转 3B 扩展板
树莓派 3B / 3B+ 主板替代方案
产品特性
- 采用顶针接入 Zero 主板设计，可直接方便地插入
- 接口位置轻松兼容树莓派 3B 系列 (3B / 3B+) 主板
- 模块板载 USB 音频耳机口，并额外增加了喇叭接口
- 板载 4 路 USB 扩展口，兼容 USB 2.0 / 1.1 传输
- 板载 RTL8152B 以太网芯片，支持 1 路 RJ45 网口，10/100M 自适应
- 不兼容 Zero 一代
基于树莓派 Zero 2 w 设计

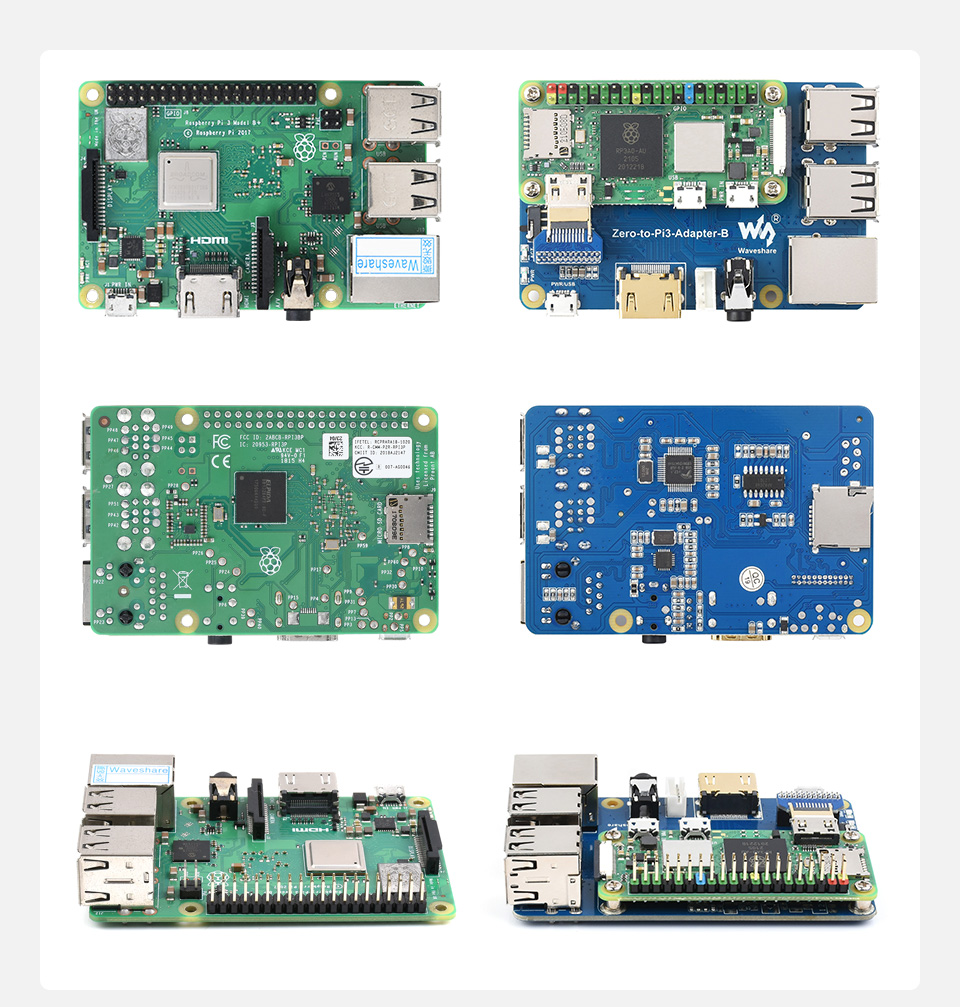

使用树莓派 Zero 2 w 尽可能还原 3B 系列主板原始模样
不再烦恼于昂贵的树莓派 3B 主板
图片仅供参考，详细配置请参阅配置清单

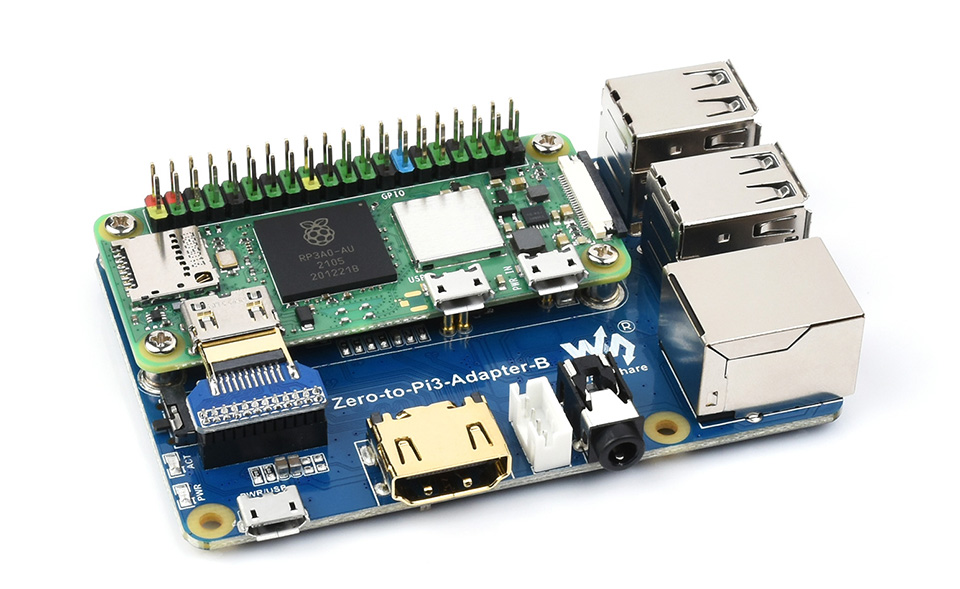

轻松组装
采用顶针接入 Zero 主板设计，可直接方便地插入
图片仅供参考，详细配置请参阅配置清单
接口展示
板载 4 路 USB 接口、百兆以太网口、以及 HDMI 接口
【注意，以太网口不支持 PoE 功能】

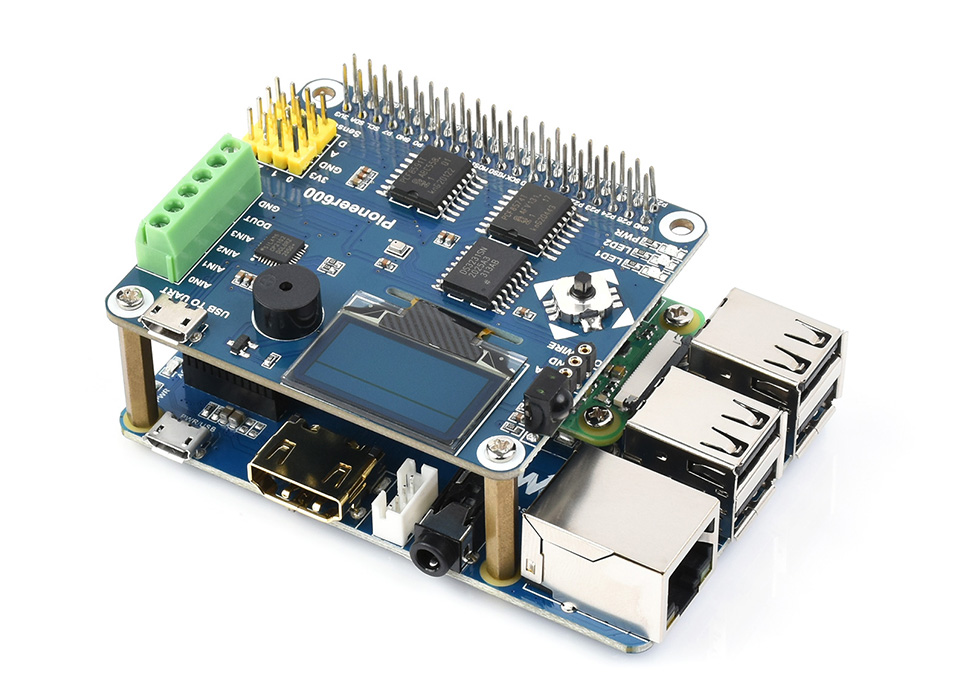

兼容 3B 系列扩展板
轻松接入 3B 系列主板使用的扩展板或其它开发项目
【注意，GPIO 高度和 3B / 3B+ 主板不一致】
图片仅供参考，详细配置请参阅配置清单
板载音频接口
支持 3.5mm 耳机接口和 4PIN 喇叭接口
插入耳机时，可以自动禁用喇叭外放
图片仅供参考，详细配置请参阅配置清单
产品尺寸
树莓派 3B / 3B+ 替代方案选型
| 产品 | GPIO | USB | 网口 | 耳机口 | CSI | HDMI | DSI | TF 卡 |
|---|---|---|---|---|---|---|---|---|
| 3B / 3B+ 原版 | 40PIN | 4 路 | 百兆 | |||||
| CM4 转 Pi3B | 40PIN | 4 路 | 千兆 | |||||
| CM4 转 Pi3B (B) | 40PIN | 4 路 | 千兆 | |||||
| Zero 转 Pi3B (A) | 40PIN | 4 路 | 百兆 | - | - | - | * | |
| Zero 转 Pi3B (B) | 40PIN | 4 路 | 百兆 | - | - | |||
| * 表示此接口使用原主板接口 | ||||||||
