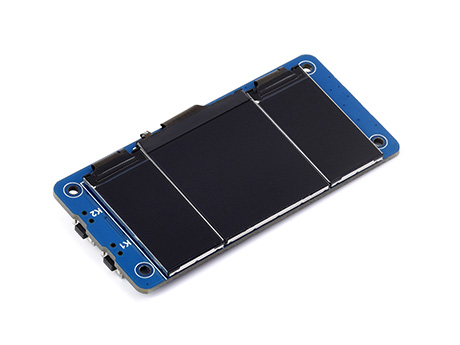

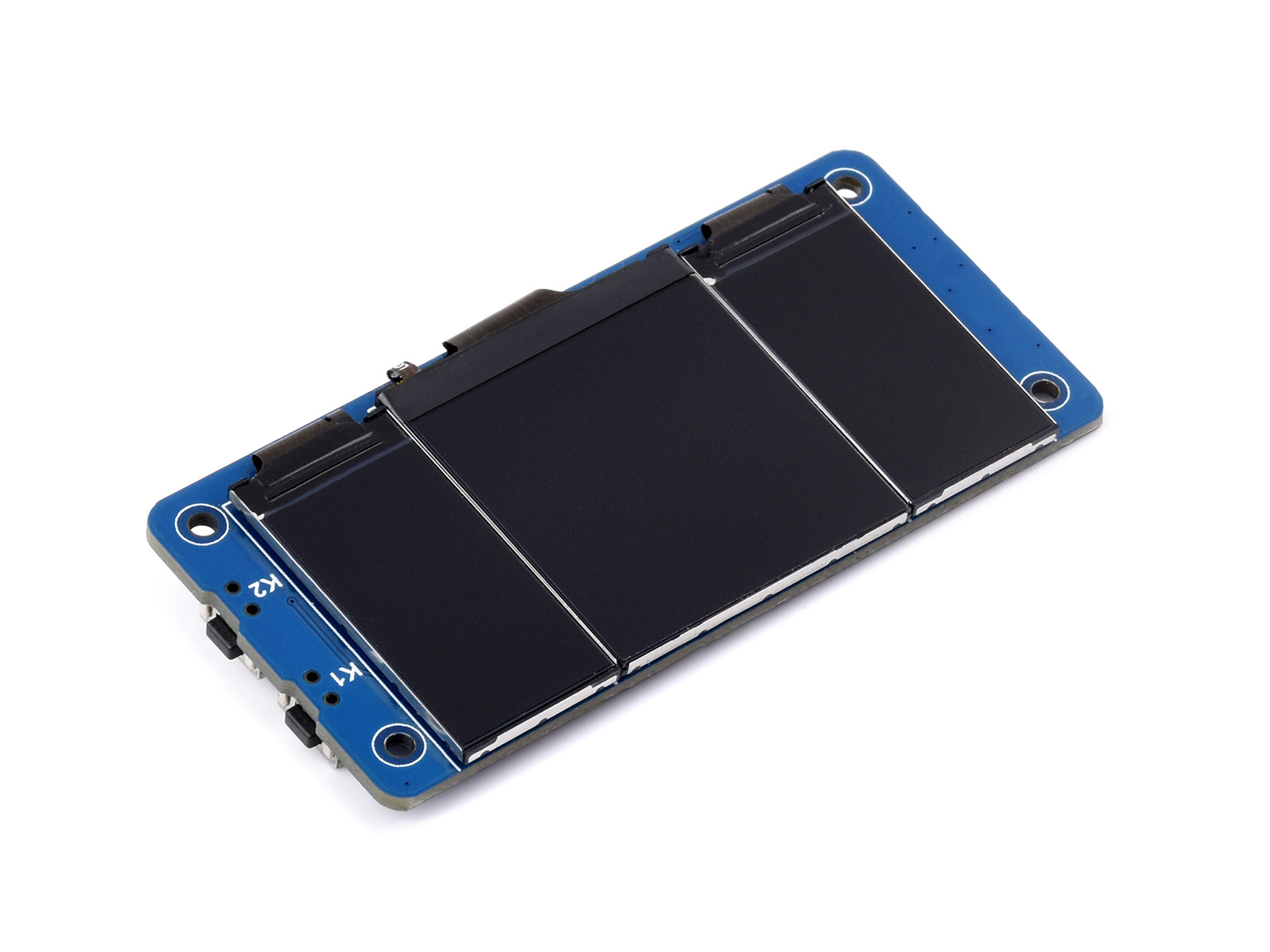

树莓派LCD三联屏扩展板 1.3寸LCD主屏 0.96寸LCD双副屏 IPS屏 板载40PIN GPIO接口 适用于树莓派系列主板

主屏内置ST7789芯片，SPI通信，240×240分辨率；双副屏内置ST7735S芯片，SPI通信，160×80分辨率
价格
原价
型号
Zero LCD HAT (A)
SKU
25586
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

OLED/LCD 三联屏 LCD 三联屏
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

树莓派 LCD 三联屏扩展板

提供树莓派、VisionFive2、Arduino、STM32 等例程资料

主屏内置 ST7789 芯片，副屏内置 ST7735S 芯片，使用 SPI 接口通信

树莓派三联屏扩展板

1.3 英寸 LCD 主屏幕

使用 SPI 接口通信，支持清晰、鲜艳的图像显示，适用于各种应用场景

树莓派三联屏扩展板主屏幕

0.96 英寸 LCD 双副屏

使用 SPI 接口通信，支持 65K 彩色显示
可用于显示关键信息、状态指示或小型图形

树莓派三联屏扩展板双副屏

产品特性

  • 基于 Raspberry Pi 40PIN GPIO 接口，适用于 Raspberry Pi 系列主板
  • 主屏 1.3 英寸 IPS 屏幕，内置 ST7789 驱动芯片，使用 SPI 接口通信，广视角，支持 65K 彩色显示，240×240 分辨率，高清显示
  • 双副屏 0.96 英寸 IPS 屏幕，内置 ST7735S 驱动芯片，使用 SPI 接口通信，支持 65K 彩色显示，160×80 分辨率，可用于显示关键信息、状态指示或小型图形
  • 板载 2 个自定义按键，简单实用
  • 提供完善的配套资料手册 (Raspberry Pi/VisionFive2/Arduino/STM32 等示例程序)

板载自定义按键

支持自定义按键功能，简单实用

树莓派三联屏扩展板板载自定义按键

应用场景

树莓派三联屏扩展板应用场景

引脚定义

树莓派三联屏扩展板引脚定义

产品展示

树莓派三联屏扩展板产品展示

产品尺寸

树莓派三联屏扩展板产品尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/Zero_LCD_HAT_(A)_

配置清单

  1. Zero LCD HAT (A) × 1
  2. 铜柱包 × 1

保修服务


保修3个月



免费保修


保修期内，正常使用下产生的质量问题，比如出现色差、触摸不灵等。




收费保修


非正常使用情况下产生的质量问题，视损坏程度收取维修费。




特殊说明


显示屏和镜头属玻璃制品，请妥善存放和使用，若屏幕或镜头出现磨损或爆裂，无法保修。

售后服务



• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们：点击查看
