STM32F407IGT6 核心板 最小系统板 升级版

板载:USB HS (mini / type A)、USB FS (mini)、Ethernet(RJ45)

型号 XCore407I

SKU 7696

品牌 Waveshare

STM32F407IGT6 核心板 最小系统板 基础版 STM32F407IGT6 核心板 最小系统板 升级版 升级版
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

产品简介

XCore407I是一款基于STM32F407IGT6为主控芯片的核心板,它的主要特点是:

  • 板载基本的电路:晶振电路、USB电源管理电路
  • 板载重要的器件:USB HS PHY、Ethernet PHY、1G Bit NandFlash
  • 具备常用的接口:USB HS (mini / type A)、USB FS (mini)、Ethernet(RJ45)
  • 引出所有可用的I/O资源
  • 排针间距2.0mm,体积较小,适合接入用户系统

推荐购买 EVK407I (XCore+底板),调试下载更方便

资源简介

STM32开发板 Core407I
    [ 芯片 ]
  1. STM32F407IGT6
    内  核:Cortex-M4 32-bit RISC;
    特 性:单周期DSP指令;
    工作频率:168MHz,210 DMIPS/1.25 DMIPS/MHz;
    工作电压:1.8V-3.6V;
    封  装:LQFP176;
    存储资源:1024kB Flash,192+4kB SRAM;
    资  源:3 x SPI,4 x USART,2 x UART,2 x I2S,3 x I2C;
    1 x FSMC,1 x SDIO,2 x CAN;
    1 x USB 2.0 FS/HS 控制器(带有专用DMA);
    1 x USB HS ULPI;(用于外接USB HS PHY)
    1 x 10/100 Ethernet MAC;
    1 x 8 to 14-bit parallel camera interface;
    3 x AD(12位,1us,分时24道),2 x DA(12位);
    调试下载:支持JTAG/SWD接口的调试下载,支持IAP。
  2. MIC2075-2
    USB FS电源开关及过流保护器件。
  3. AMS1117-3.3
    3.3V稳压器件。
  4. K9F1G08U0E
    1G Bit NandFlash。
  5. DP83848
    Ethernet PHY。
  6. MIC2075-1
    USB HS电源开关及过流保护器件。
  7. USB3300
    USB HS PHY
    [ 其它 ]
  1. 5Vin或USB供电选择开关
  2. BOOT状态设置开关
    可设置BOOT0的状态。
    (BOOT1极少需要被使用,可通过控制引脚修改其状态)
  3. 电源LED
  4. USB FS LED
  5. USB HS LED
  6. 复位按键
  7. 8M晶振
    为主芯片提供时钟,可通过倍频设置,提升主频。
  8. 24M晶振
    为USB3300提供时钟。
  9. 50M晶振
    为DP83848提供时钟。
  10. 32.768K晶振
    可供内置RTC使用,或用以校准。
  11. Ethernet接口
  12. USB FS mini接口
  13. USB HS mini接口
  14. USB HS type A接口
  15. MCU引脚接口
    引出VCC、GND及未被占用的I/O。
  16. USB OTG/HOST跳线
  17. VREF/VBAT跳线
  18. Ethernet I/O选择焊点
  19. USB HS I/O选择焊点
  20. PDR选择焊点
    可选:①1.8-3.6V,-40~105℃ 或 ②1.7-3.6V,0~70℃

产品图片

STM32开发板 XCore407I

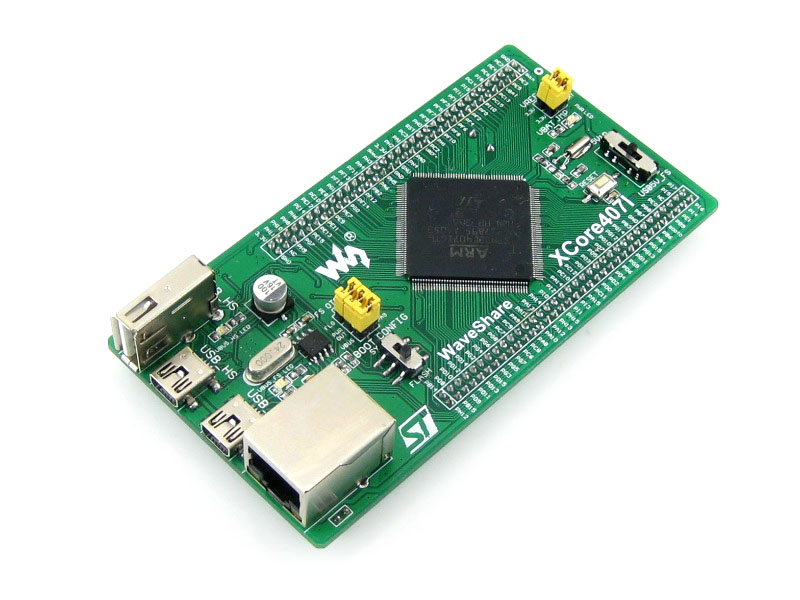

XCore407I正面侧视图
divider
STM32开发板 XCore407I

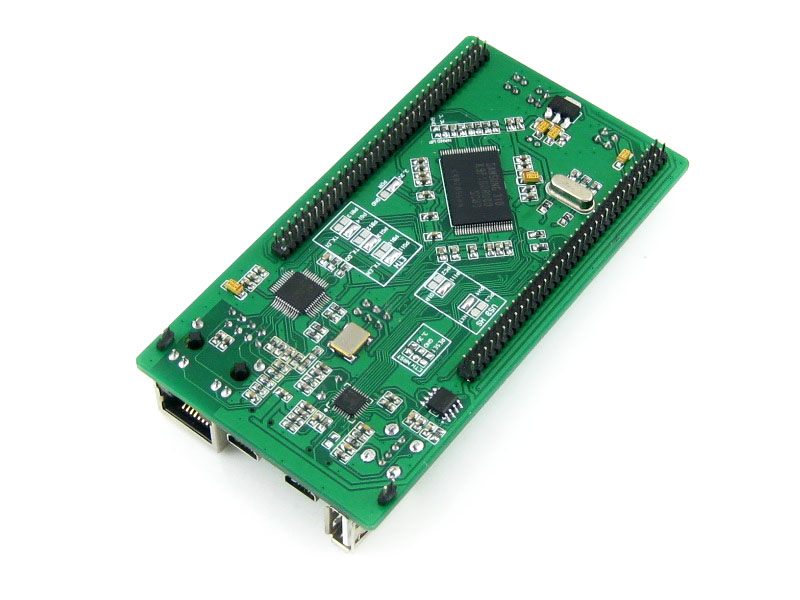

XCore407I背面侧视图
divider
divider
STM32开发板 XCore407I

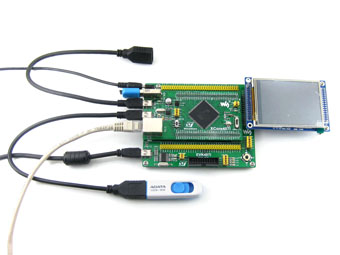

XCore407I接上USB等
divider

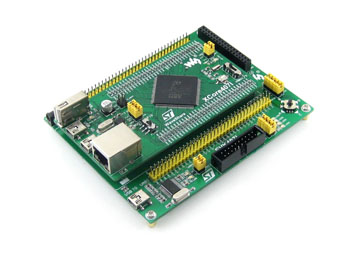

STM32开发板 XCore407I
XCore407I接入底板
特别注意:
· 本产品不提供调试、下载接口和不自带仿真、下载功能,亦不配送下载器。
· 本产品不包括示意图中的LCD和U盘,如有需要,请另行购买。

FAQ

Q:XCore407I相比Core407I有什么优势?
A:XCore407I自带USB HS接口、Ethernet接口、NandFlash。
其中,USB HS、Ethernet对电气特性(包括布线等)有较高要求,NandFlash的电路也不算特别简单。
如果需要这些东西,采用XCore407I,无疑是更明智的选择。

Q:为何不板载NorFlash?
A:NandFlash的性价比比NorFlash高很多,新产品很少人会采用NorFlash。

Q:可以不要NandFlash吗?
A:50PCS以上,可以定制取消安装NandFlash,价格更低。(USB3300、DP83848同理)

Q:可以更改主控芯片的型号或NandFlash的型号吗?(改为兼容但存储空间不同的型号)
A:50PCS以上,可以。(价格根据实际情况调整;需采用默认版本测试通过后,才接受定制)

Q:有两个USB HS接口?
A:物理上具备两个USB HS接口(type A及mini),但这两个接口映射的是407I的同一个USB HS。就是说,任一时刻,你只能使用其中一个。

Q:不带JTAG/SWD接口?
A:没有引出兼容ULINK2、ST-LINK等工具的JTAG/SWD接口,但外拉了JTAG/SWD接口到排针。
也就是说:要调试、下载,可以。要支持ULINK2、ST-LINK等工具,可以。在底板上设计兼容的接口就是了。(也可采用评估板EVK407I)
需要说明的是,这样设计是别有用意的:
减少核心板的体积,同时支持用户在底板上设计需要的接口。(产品通常不会采用20PIN 2.54mm JTAG接口,可能是4PIN 2mm SWD接口)
我们希望,用户能直接将XCore用到自己的产品上,加速用户的产品开发,同时,让我们赚更多钱。\(^o^)/~

Q:占用了哪些I/O,没被拉出?
A:PA2/PA3/PA5/PA7;PB0/PB1/PB5/PB10/PB11/PB12/PB13;PC0/PC1/PC4/PC5;PG11/PG13/PG14;PH4;PI11。

Q:供电模式是怎样的?
A:核心板可由USB供电,并对外供电(通过5VOut引脚输出);可由外部对核心板供电(通过5VIn引脚输入)。
