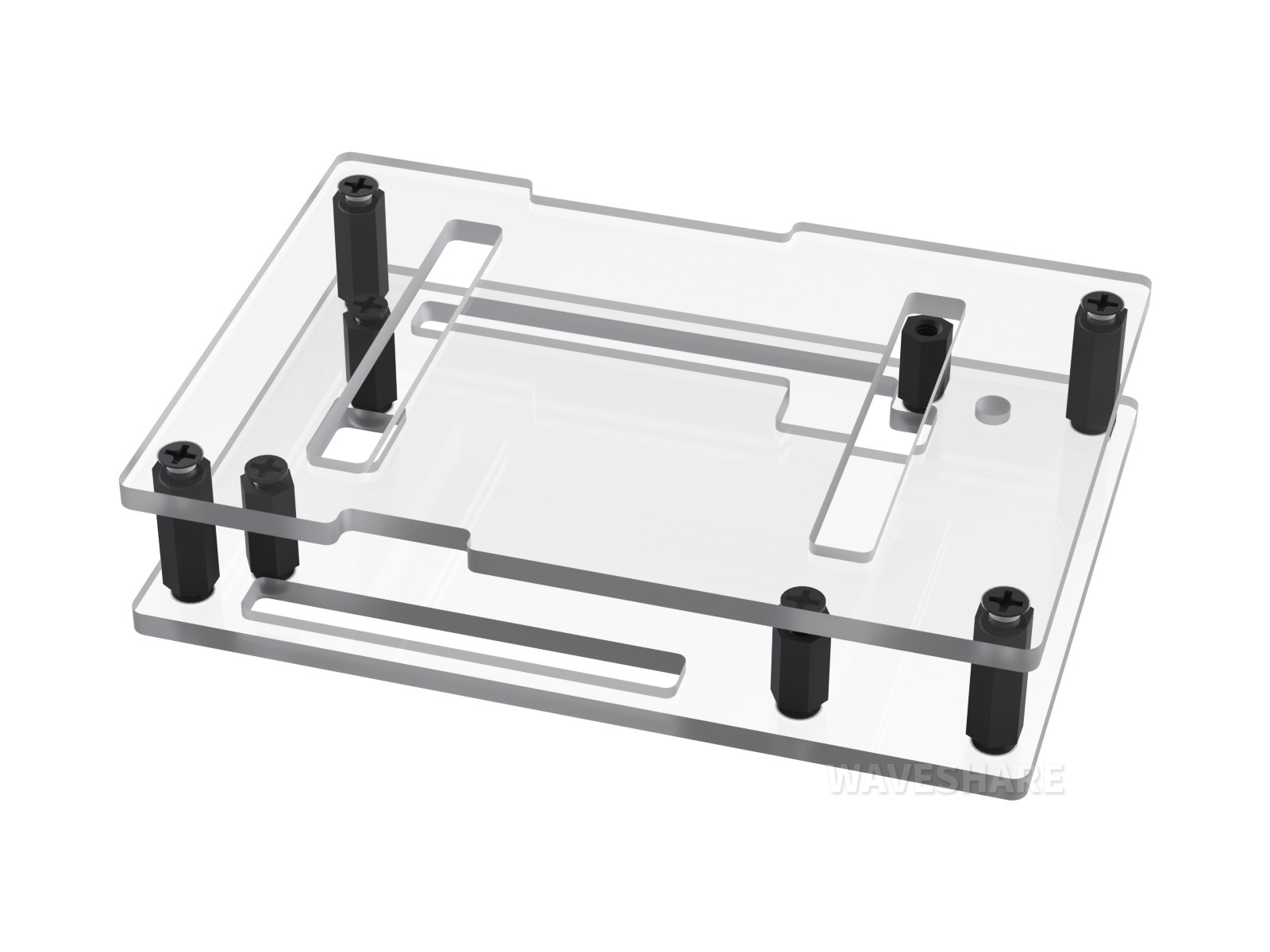

透明PC外壳，适用于Arduino UNO Q，支持搭配UNO Media Carrier组合安装，带开孔设计

透明可视化保护，接口开孔不影响扩展调试

价格

原价

型号

UNO-Q-Case-A

SKU

35152

品牌

Waveshare

版本选择

仅外壳外壳 + UNO Q 主板 (2GB RAM + 16GB eMMC) 外壳 + UNO Q 主板 (4GB RAM + 32GB eMMC)

价格参考

{{tax.tax_name}}

数量	{{price.num}}+
价格

数量

- +

加入购物车立即购买收藏

7天无理由退换

关联商品

透明PC外壳，适用于Arduino UNO Q，支持搭配UNO Media Carrier组合安装，带开孔设计

已选择 {{choose_count}} 件商品

组合价 {{choose_total | formatPrice}}

立即购买

产品详情
配置清单

加入购物车立即购买

Arduino UNO Q 外壳套件

注：不同套餐包含内容不同，请以实际购买选项为准。

版本选择

UNO-Q-Case-A

仅外壳

UNO-Q-02016-KIT-A

外壳 + UNO Q 主板
(2GB RAM + 16GB eMMC)

UNO-Q-04032-KIT-A

外壳 + UNO Q 主板
(4GB RAM + 32GB eMMC)

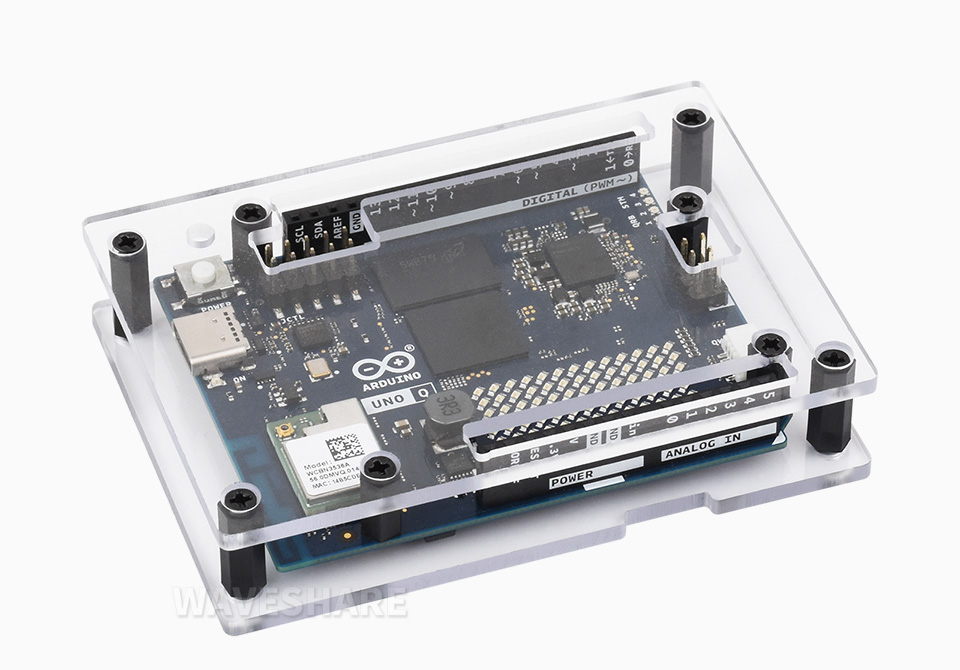

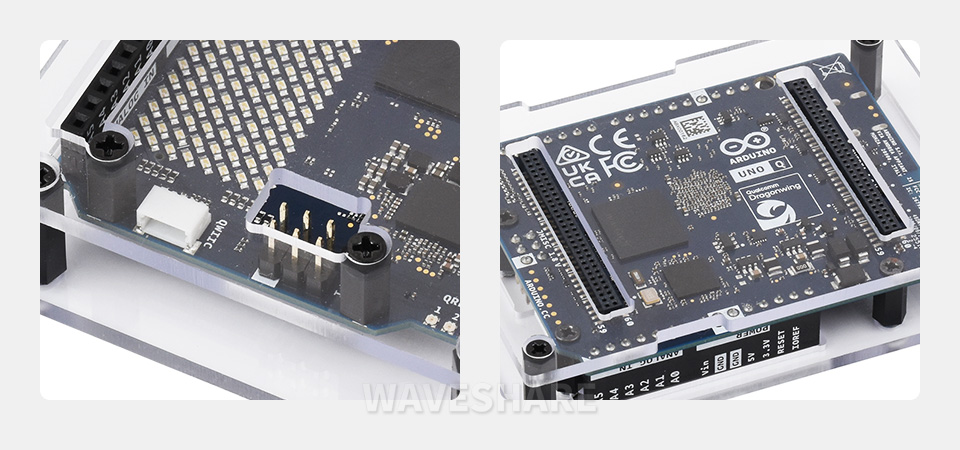

巧妙的孔位设计

透明 PC 外壳，轻便耐用。巧妙开孔设计，在保护主板的同时，方便观察板载元器件及指示灯状态，并可正常连接各类外设

安装示例

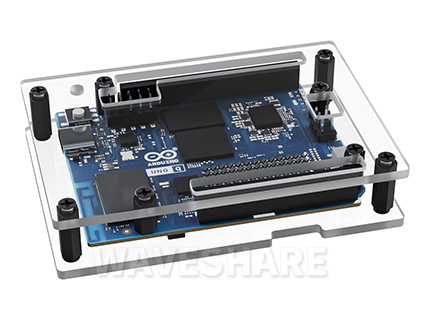

Arduino UNO Q 单板

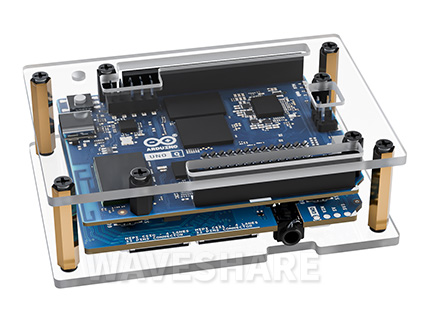

Arduino UNO Q 搭配
UNO Media Carrier

注：不同套餐包含内容不同，请以实际购买选项为准。

安装步骤

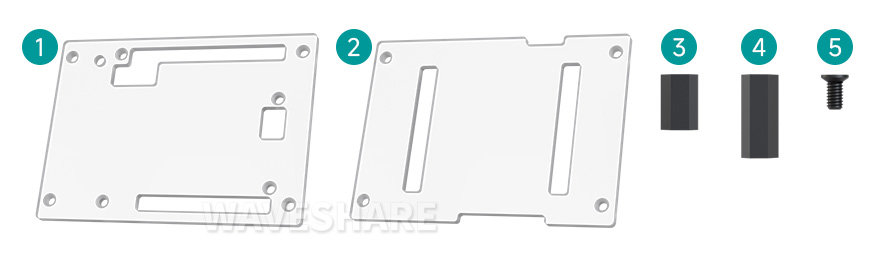

UNO Q 单板安装

组合安装时，请使用配套螺丝包进行组装

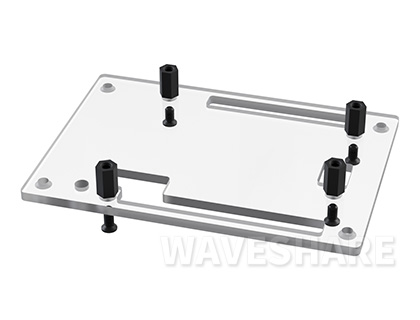

步骤一：

将尼龙柱③安装到透明盖板①对应孔位，并使用螺丝⑤从盖板背面固定。

步骤二：

将 UNO Q 主板放置到透明盖板①上，使主板安装孔与尼龙柱③对齐，除图示仅支撑的点位外，其余孔位使用螺丝⑤固定。

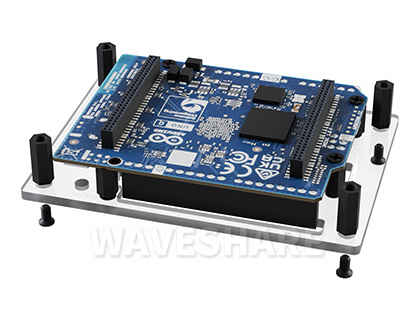

步骤三：

将尼龙柱④安装到透明盖板①外侧对应孔位，并使用螺丝⑤从盖板背面固定。

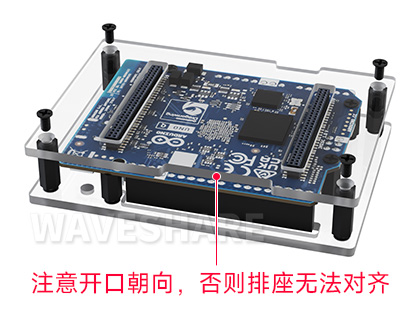

步骤四：

将透明底板②盖在尼龙柱④上方，使底板孔位与尼龙柱④对齐，并使用螺丝⑤从透明底板②上方拧入尼龙柱④，完成固定。

注意：安装时请勿过度拧紧螺丝，以免损坏透明面板或主板安装孔。

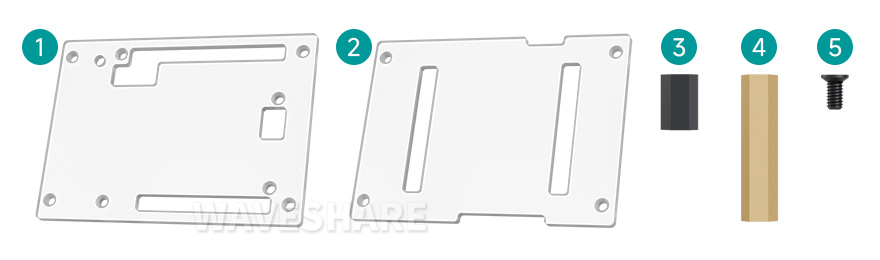

UNO Q 搭配 UNO Media Carrier 安装

组合安装时，请使用配套螺丝包进行组装

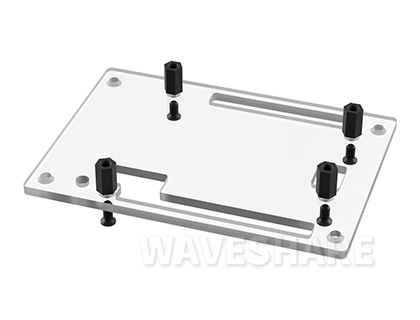

步骤一：

将尼龙柱③安装到透明盖板①对应孔位，并使用螺丝⑤从盖板背面固定。

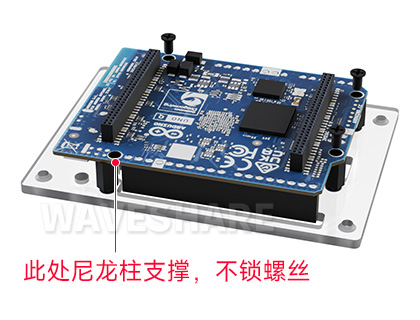

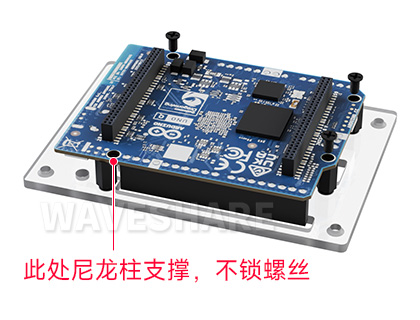

步骤二：

将 UNO Q 主板放置到透明盖板①上，使主板安装孔与尼龙柱③对齐，除图示仅支撑的点位外，其余孔位使用螺丝⑤固定。

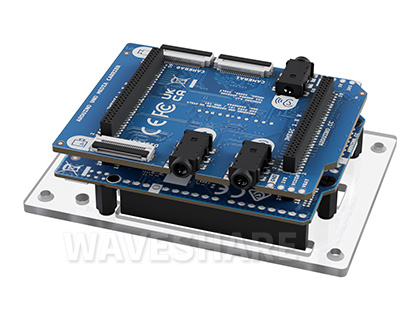

步骤三：

将 UNO Media Carrier 与 UNO Q 的排针接口对齐，然后垂直插接到 UNO Q 主板上。安装时请确认排针完全插入，避免歪斜。

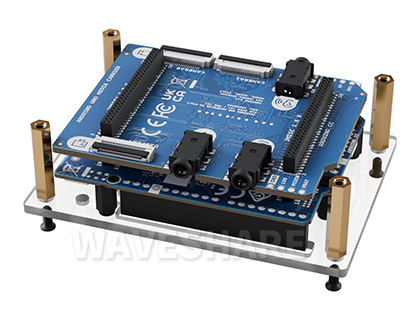

步骤四：

将铜柱④安装到透明盖板①四角对应孔位，并使用螺丝⑤从盖板背面固定。

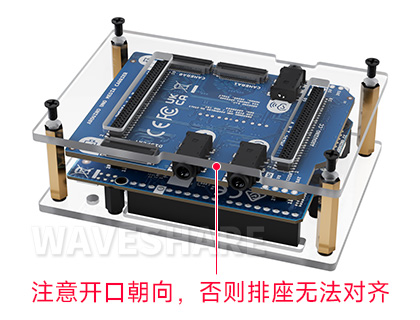

步骤五：

将透明底板②放置到铜柱④上方，使底板孔位与铜柱④对齐，并使用螺丝⑤从透明底板②上方拧入铜柱④，完成固定。

微雪电子

透明PC外壳，适用于Arduino UNO Q，支持搭配UNO Media Carrier组合安装，带开孔设计

透明PC外壳，适用于Arduino UNO Q，支持搭配UNO Media Carrier组合安装，带开孔设计

Arduino UNO Q单板计算机双架构设计集成Qualcomm QRB2210微处理器和STM32U585微控制器支持双频Wi-Fi 5和蓝牙5.1

Arduino UNO Q单板计算机双架构设计集成Qualcomm QRB2210微处理器和STM32U585微控制器支持双频Wi-Fi 5和蓝牙5.1

Arduino UNO Q 外壳套件

注：不同套餐包含内容不同，请以实际购买选项为准。

版本选择

UNO-Q-Case-A

UNO-Q-02016-KIT-A

UNO-Q-04032-KIT-A

巧妙的孔位设计

透明 PC 外壳，轻便耐用。巧妙开孔设计，在保护主板的同时，方便观察板载元器件及指示灯状态，并可正常连接各类外设

安装示例

Arduino UNO Q 单板

Arduino UNO Q 搭配
UNO Media Carrier

注：不同套餐包含内容不同，请以实际购买选项为准。

安装步骤

UNO Q 单板安装

组合安装时，请使用配套螺丝包进行组装

步骤一：

步骤二：

步骤三：

步骤四：

注意：安装时请勿过度拧紧螺丝，以免损坏透明面板或主板安装孔。

UNO Q 搭配 UNO Media Carrier 安装

组合安装时，请使用配套螺丝包进行组装

步骤一：

步骤二：

步骤三：

步骤四：

步骤五：

注意：安装时请勿过度拧紧螺丝，以免损坏透明面板或主板安装孔。

外形尺寸

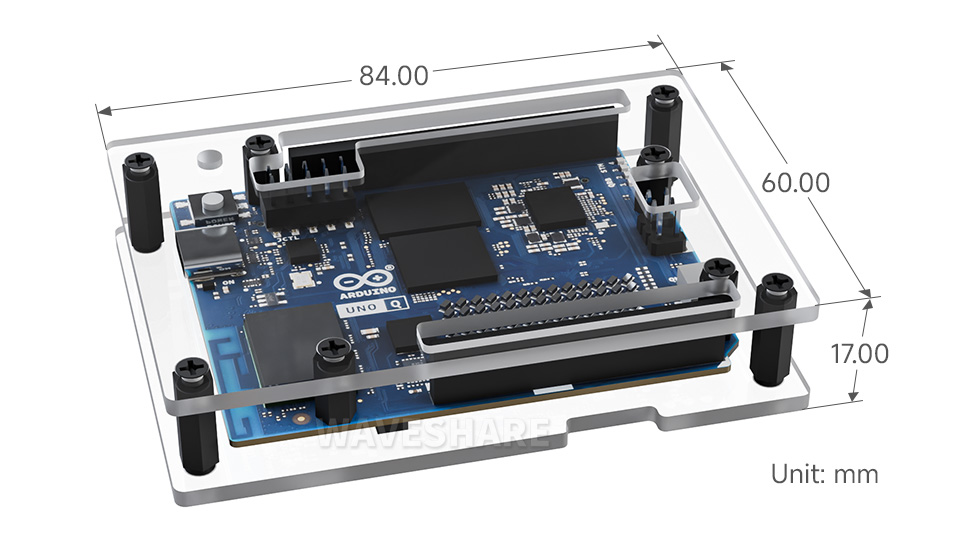

UNO Q 单板安装

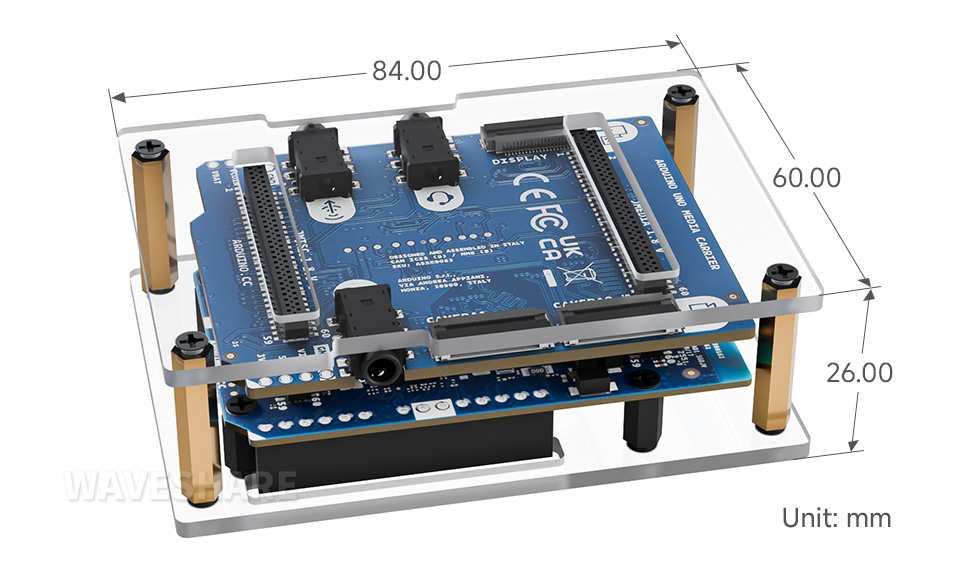

UNO Q 搭配 UNO Media Carrier 安装

注：不同套餐包含内容不同，请以实际购买选项为准。

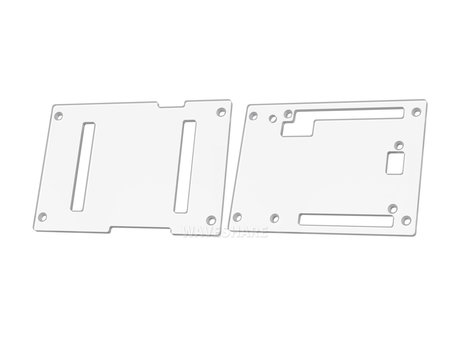

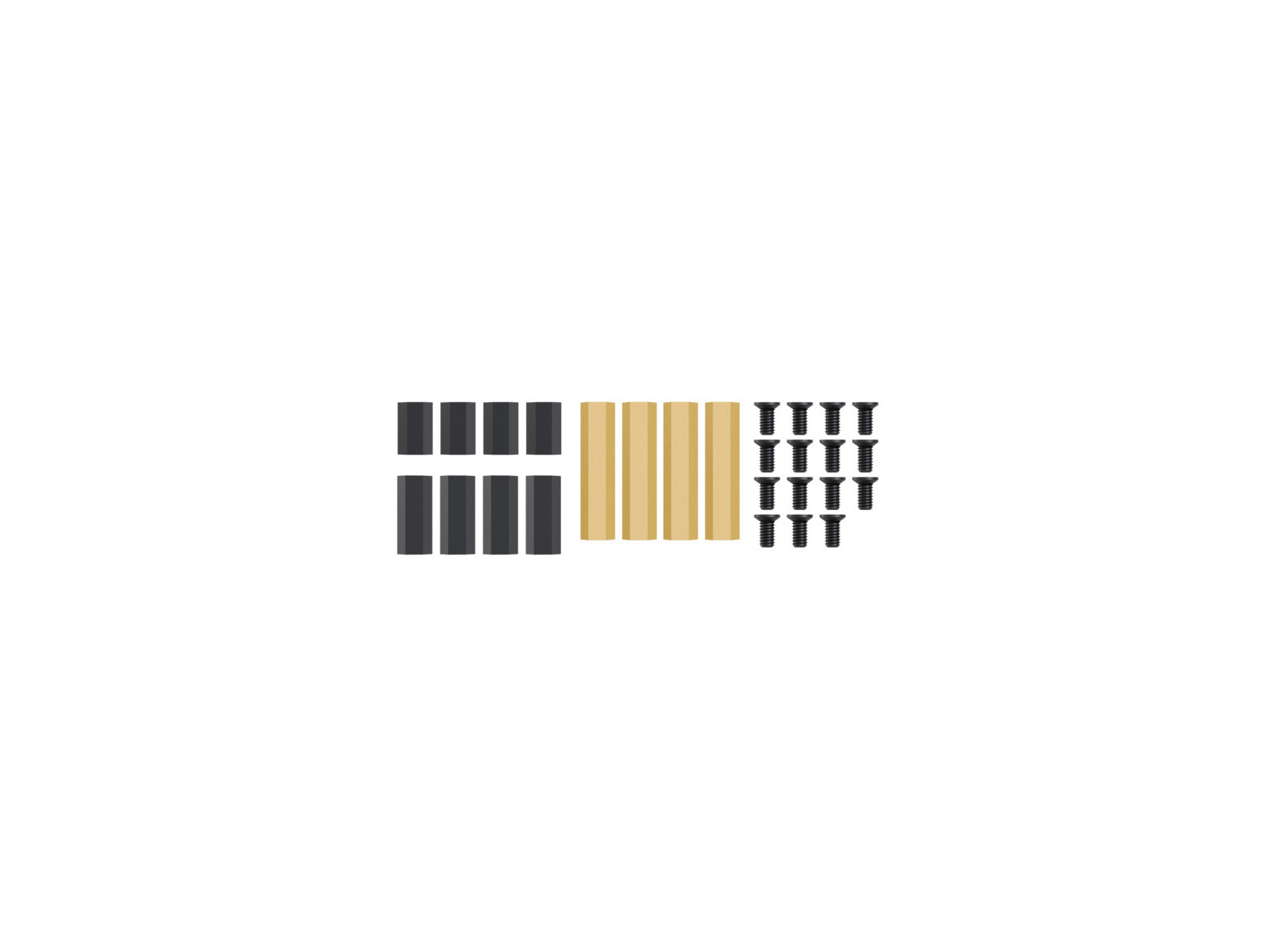

配置清单
