Arduino UNO Q 外壳套件
注：不同套餐包含内容不同，请以实际购买选项为准。
版本选择
UNO-Q-Case-A

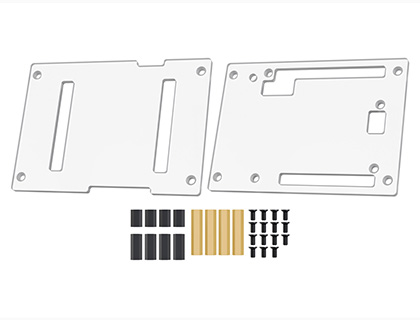

仅外壳
UNO-Q-02016-KIT-A

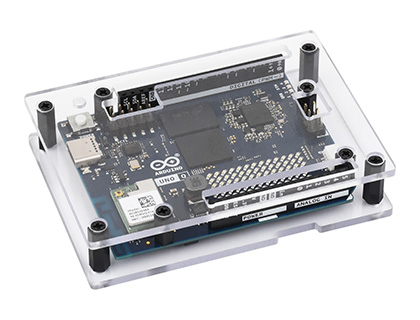

外壳 + UNO Q 主板
(2GB RAM + 16GB eMMC)
UNO-Q-04032-KIT-A
外壳 + UNO Q 主板
(4GB RAM + 32GB eMMC)
巧妙的孔位设计

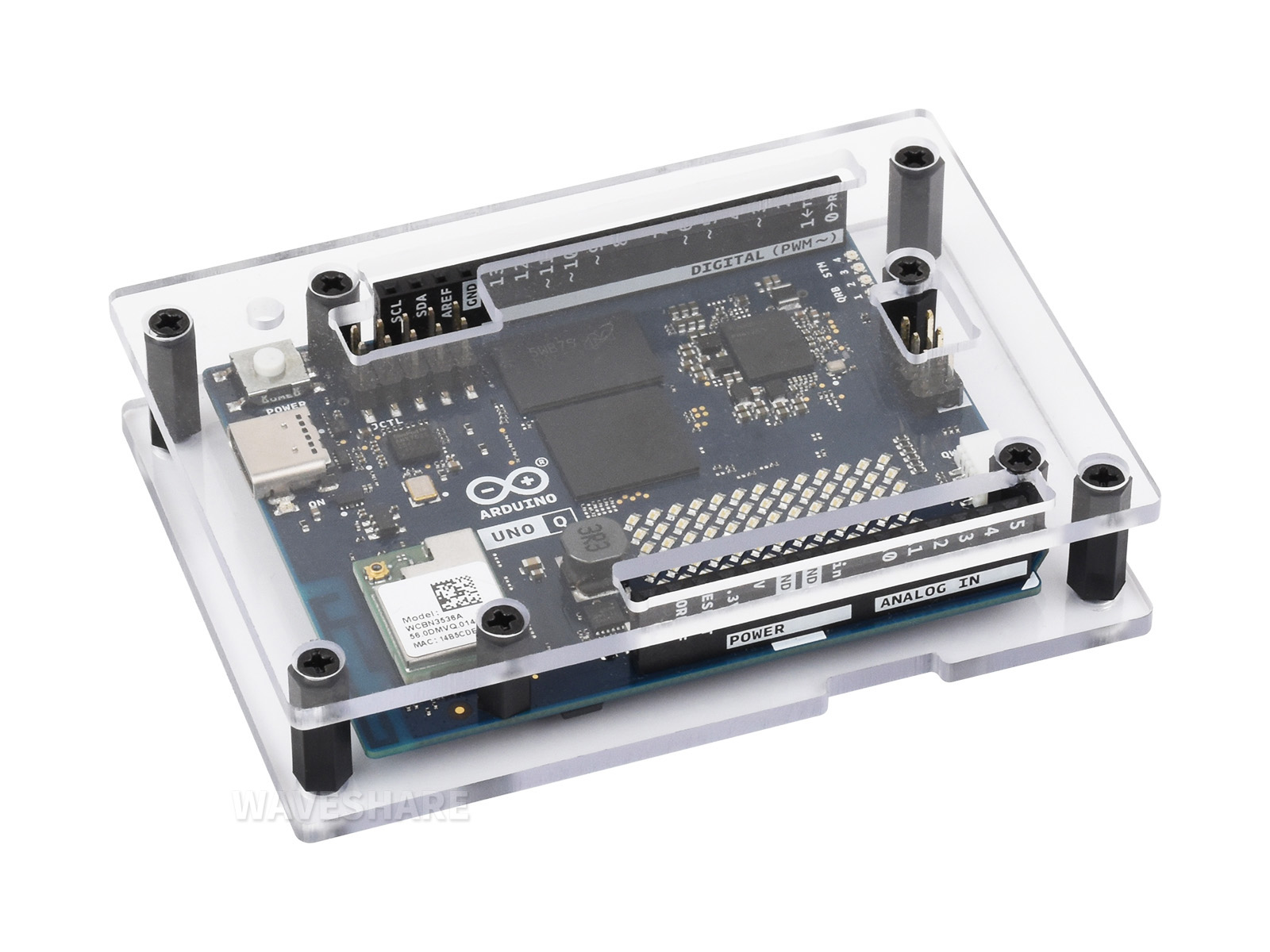

透明 PC 外壳，轻便耐用。巧妙开孔设计，在保护主板的同时，方便观察板载元器件及指示灯状态，并可正常连接各类外设
安装示例
Arduino UNO Q 单板
Arduino UNO Q 搭配
UNO Media Carrier
注：不同套餐包含内容不同，请以实际购买选项为准。
安装步骤
UNO Q 单板安装
组合安装时，请使用配套螺丝包进行组装
步骤一：
将尼龙柱③安装到透明盖板①对应孔位，并使用螺丝⑤从盖板背面固定。
步骤二：
将 UNO Q 主板放置到透明盖板①上，使主板安装孔与尼龙柱③对齐，除图示仅支撑的点位外，其余孔位使用螺丝⑤固定。
步骤三：
将尼龙柱④安装到透明盖板①外侧对应孔位，并使用螺丝⑤从盖板背面固定。
步骤四：
将透明底板②盖在尼龙柱④上方，使底板孔位与尼龙柱④对齐，并使用螺丝⑤从透明底板②上方拧入尼龙柱④，完成固定。
注意： 安装时请勿过度拧紧螺丝，以免损坏透明面板或主板安装孔。
UNO Q 搭配 UNO Media Carrier 安装
组合安装时，请使用配套螺丝包进行组装
步骤一：
将尼龙柱③安装到透明盖板①对应孔位，并使用螺丝⑤从盖板背面固定。
步骤二：
将 UNO Q 主板放置到透明盖板①上，使主板安装孔与尼龙柱③对齐，除图示仅支撑的点位外，其余孔位使用螺丝⑤固定。
步骤三：
将 UNO Media Carrier 与 UNO Q 的排针接口对齐，然后垂直插接到 UNO Q 主板上。安装时请确认排针完全插入，避免歪斜。
步骤四：
将铜柱④安装到透明盖板①四角对应孔位，并使用螺丝⑤从盖板背面固定。
步骤五：
将透明底板②放置到铜柱④上方，使底板孔位与铜柱④对齐，并使用螺丝⑤从透明底板②上方拧入铜柱④，完成固定。
注意： 安装时请勿过度拧紧螺丝，以免损坏透明面板或主板安装孔。
外形尺寸
UNO Q 单板安装
UNO Q 搭配 UNO Media Carrier 安装
