ATMEGA328P开发板 兼容Arduino UNO R3
<
>

ATMEGA328P开发板 兼容Arduino UNO R3

改进版UNO R3

型号 UNO PLUS

SKU 10205

品牌 Waveshare

- +
加入购物车 收藏商品
  • 数量 价格
  • {{price.num}}+
ATMEGA328P开发板 兼容Arduino UNO R3 标准版 ATMEGA328P开发板 兼容Arduino UNO R3 传感器套件 传感器套餐
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车
本产品由微雪电子研发、生产，并提供技术支持。

初识UNO PLUS

【自我介绍】
我是块兼容Arduino UNO R3的开发板，基于ATMEGA328P-AU。
另外，我其实是UNO R3的改进版，改进了UNO R3部分缺陷。

【项目PK】
UNO PLUS UNO R3 备注
工作电压 5V/3.3V可选 5V 同时支持3.3V，可使用更多外围
复位按键 侧立式 直立式 使用侧立式按键，插上扩展板后，也方便复位
Bootloader开关 有 无 通过开关可设为，上电即跑用户程序，不必等待
USB接口 Micro USB USB Type B Micro使用更广泛，且不至于无法插入某些扩展板
DC电源插座 低高度 普通 采用低高度的DC，不用担心无法插入某些扩展板
电源输出接口 有 无 可配置为5V或3.3V输出，方便对外供电和共地处理
3.3V电源输出 800mA Max 150mA Max UNO PLUS驱动能力更强，能驱动更大扩展板
振荡器 晶体振荡器 陶瓷振荡器 采用晶体振荡器，适用于对时钟基准要求很高的场合
ADC通道 8 6 CFG可配置为ADC6，Reserved PIN改为ADC7
插入万用板 支持 不支持 用户可自行焊接相应接口，从而插入万用板
USB驱动 兼容所有主流系统 不兼容WIN7/WIN8精简版 使用FT232，完美解决驱动装不上的问题
修复固件丢失 支持 不支持 使用FT232，用户可自行修复（免去购买下载器）

图解UNO PLUS

Arduino intro Interface

    [ 芯片简介 ]

  1. ATMEGA328P-AU
  2. AMS1117-3.3
    3.3V稳压芯片
  3. NCP1117ST50T3G
    5V稳压芯片
  4. FT232RL
    USB转串口芯片

    [ 接口简介 ]

  1. Arduino接口
    兼容Arduino接口，并增加2路模拟输入A6、A7（A6需配置CFG引脚）
    侧边引出2.54间距排针焊盘，可直接插入万用板
  2. ICSP接口
  3. MICRO USB接口
    用于下载程序与串口调试
  4. 电源输出接口
    可通过电源配置开关输出3.3V或5V，常用于对外供电或进行共地处理
  1. FT232引出接口
    可向主芯片写入Bootloader
  2. DC电源接口
    可接入7V ~ 12V范围内电压

    [ 器件简介 ]

  1. 侧立复位按键
  2. 电源指示灯
  3. 串口指示灯
  4. 用户指示灯
  5. 500mA快速自恢复保险丝
  6. 电源配置
    配置UNO PLUS工作电压
  7. Bootloader选择开关
    拨到ON：
    开发板上电或者有其他USB设备接入电脑时，开发板会复位
    拨到OFF：
    上电即跑用户程序，不必等待；
    也不会因为插上其他USB设备而造成重启

UNO PLUS引脚说明

Arduino intro Interface

UNO PLUS扩展图示

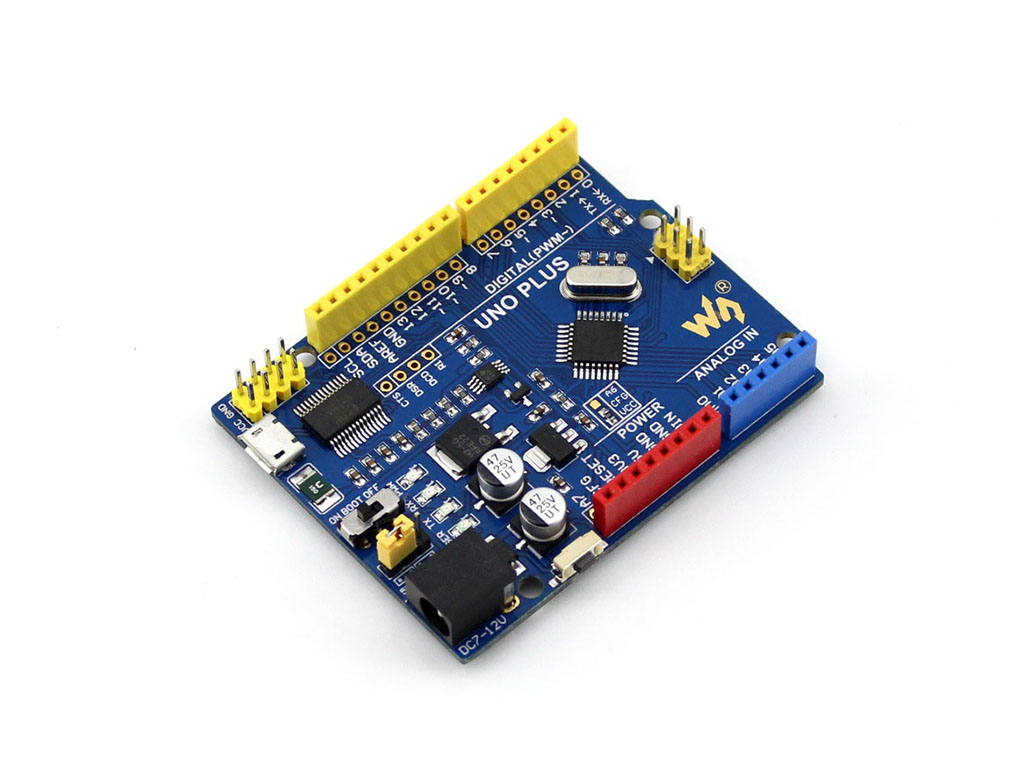

Arduino UNO-PLUS
斜视图正面

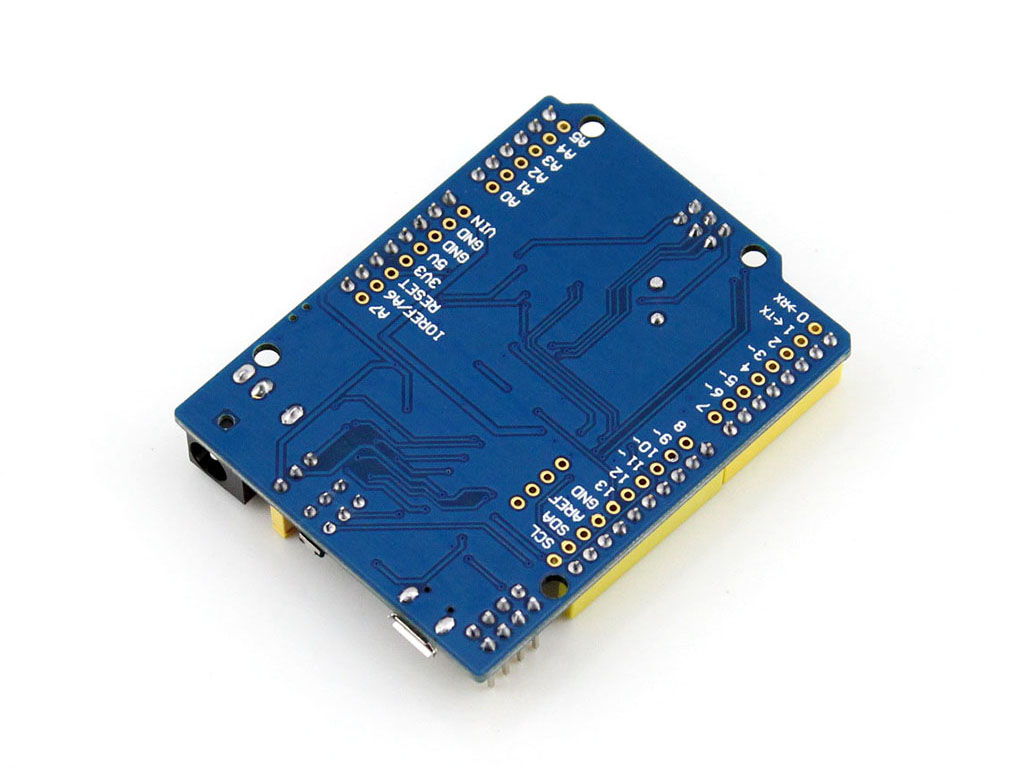

Arduino UNO-PLUS
斜视图背面
Arduino UNO-PLUS
背面图

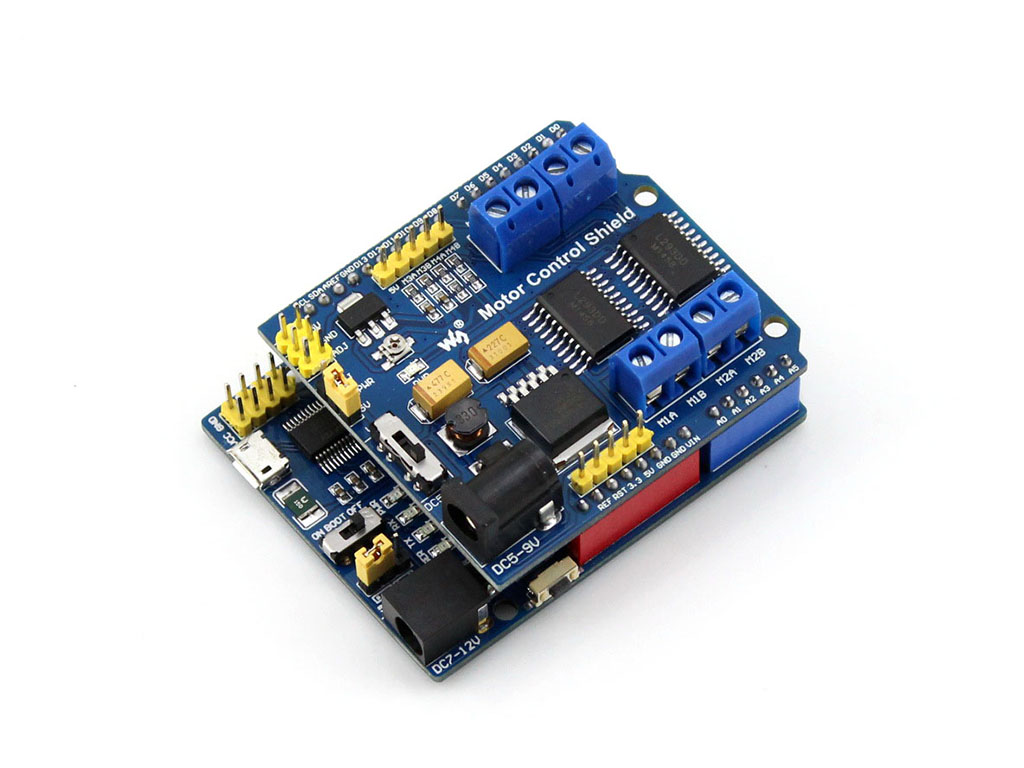

Arduino UNO-PLUS
接上电机控制模块
Arduino UNO-PLUS
接上Arduino IO扩展板
Arduino UNO-PLUS
接上WIFI和传感器模块
Arduino UNO-PLUS
接上XBee和传感器模块
Arduino UNO-PLUS
接上GPS/GSM模块
特别注意：
· 本产品不包括示意图中的模块、配件，如有需要，请另行购买。

UNO PLUS外形尺寸

Arduino UNO PLUS Size

产品资料

路径： www.waveshare.net/wiki/UNO_PLUS

详细配置

  1. UNO PLUS x1
  2. USB线 type A公口 转 micro公口 x1
