灵活可扩展型越野履带UGV 支持多种上位机 带扩展轨道 爬坡优化 ESP32下位机

全金属机身，采用了多独立悬挂系统，带0.91寸显示屏，内置 UPS 供电模块等
价格
原价
型号
UGV01
SKU
23810
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

UGV01 UGV01 (带旭日 X3 派) UGV02 WAVE ROVER
  • 产品详情
  • 产品资料
  • 配置清单
加入购物车

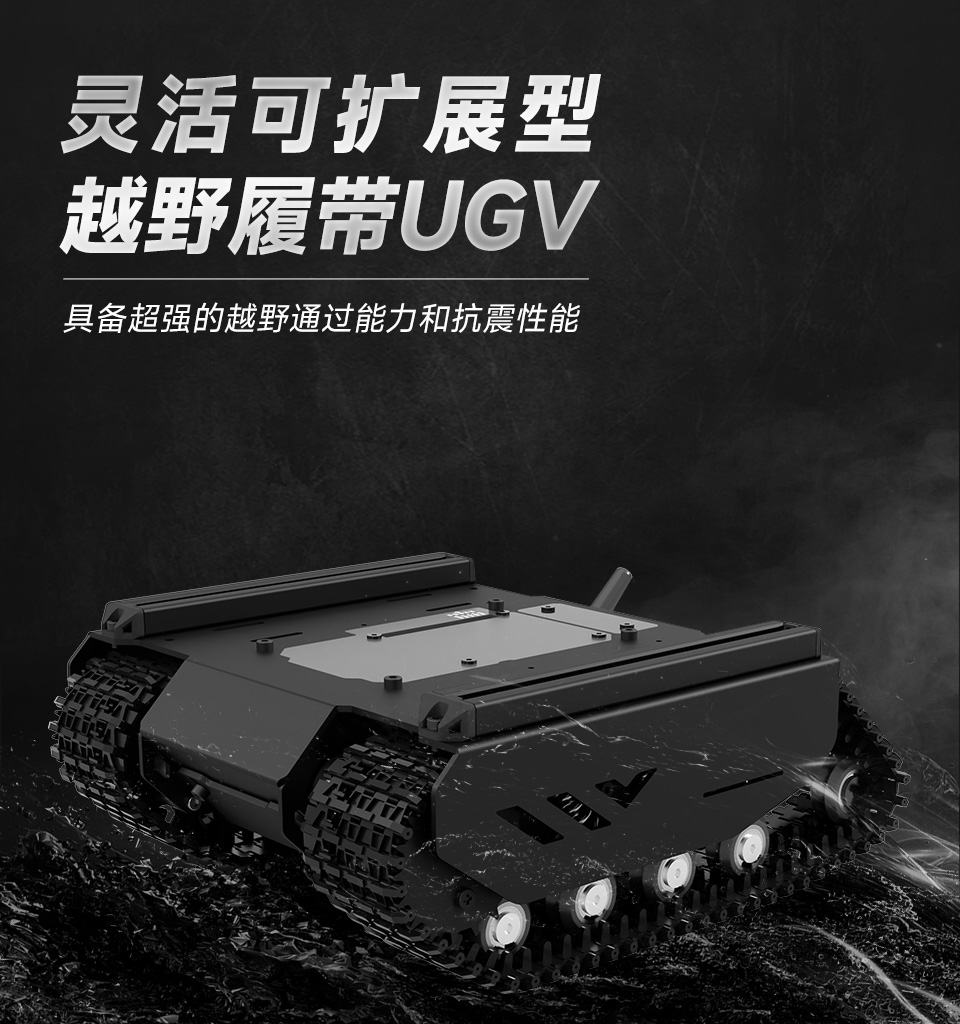

灵活可扩展型越野履带 UGV 灵活可扩展型越野履带 UGV

产品介绍

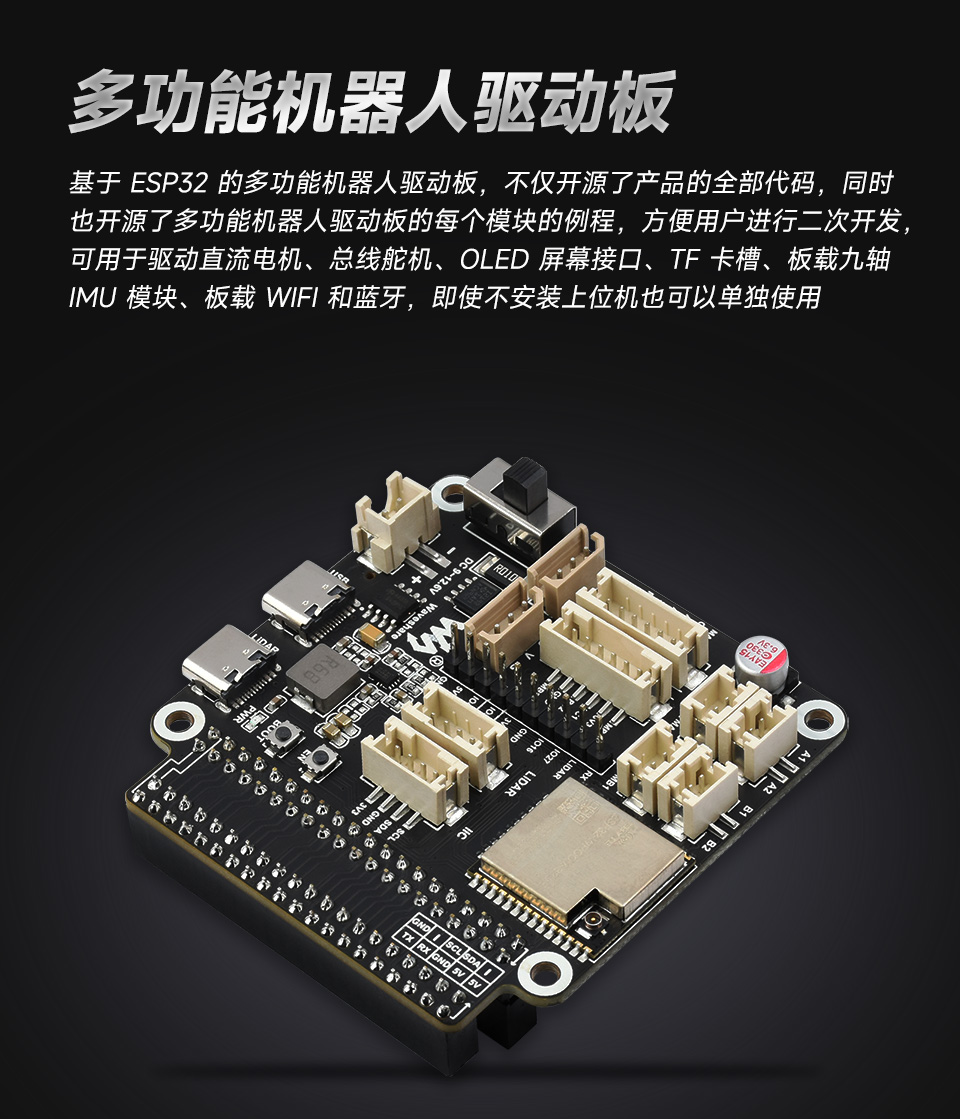

UGV01 系列产品是一款具备超强的越野通过能力和抗震性能、开源全部代码可二次开发的移动机器人履带底盘。本产品支持扩展多种上位机 (树莓派、Jetson Nano、地平线旭日® X3 派等)，上位机通过串口与 ESP32 下位机进行通信，电机带有编码器可以获得速度反馈来进行速度闭环控制。内置 3S 18650 锂电池 (3 节18650 锂电池串联) UPS 供电模块，为机器人提供持续能量来源的同时支持边充电边放电。内置多功能机器人驱动板，可扩展总线舵机、PWM 输出、SD 卡等功能，驱动板基于 ESP32，板载 WIFI 和蓝牙。

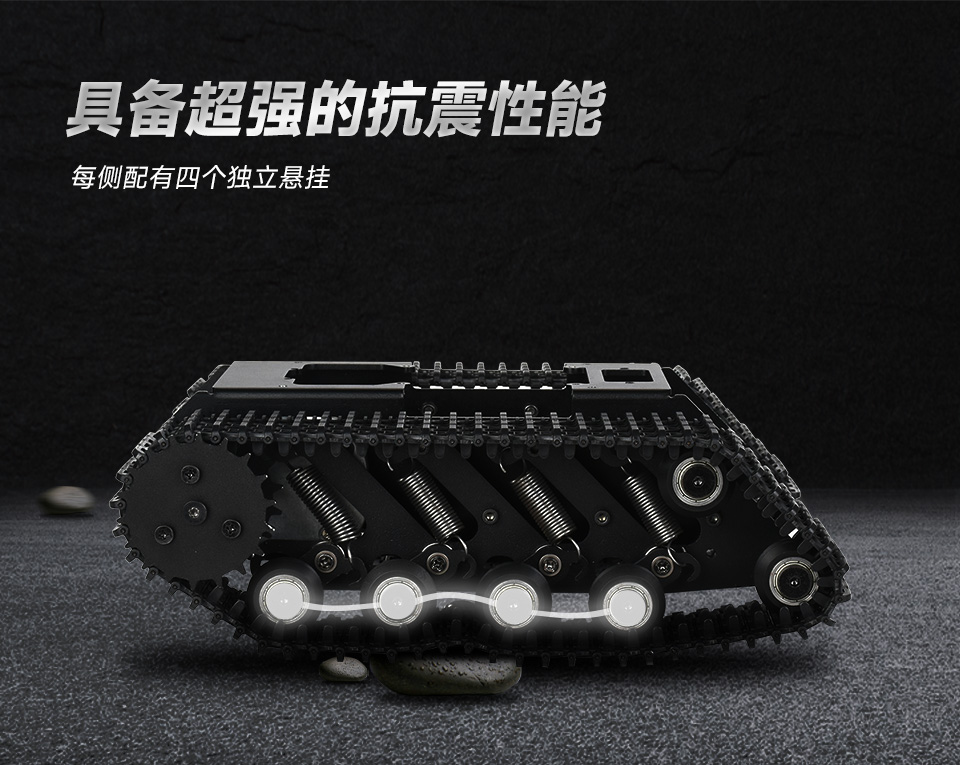

它采用了多独立悬挂系统，大幅度减少了复杂地形冲击，使其轻松满足重载、避震、越野等要求；并配有两条 1020 欧标型材扩展导轨，为二次开发提供了更多可能。

灵活可扩展型越野履带 UGV

产品参数

外形尺寸 231×197×151mm 悬挂系统 4 × 2 独立悬挂
底盘高度 26mm 扩展导轨中心距 170mm
履带宽度 44mm 运行速度 0.25~1m/s
平地接地长度 115mm 悬挂材质 1.5mm 厚不锈钢
爬坡大负载
接地长度		 170mm 车身材质 2mm 厚 5052 铝合金
自重 1.9kg 垂直越障 40mm
行进载重 6.2kg 爬坡角度 坡角 36°
电池 18650 锂电池 × 3 极限转弯半径 0M（原地自旋）
充电时间 1.5 小时 续航能力 满功率连续输出 1 小时
动力 5.2W × 2 遥控功能 WIFI AP/STA
码盘参数 11 线 通讯接口 UART / 总线舵机接口 / IIC
灵活可扩展型越野履带 UGV
灵活可扩展型越野履带 UGV
灵活可扩展型越野履带 UGV
灵活可扩展型越野履带 UGV
灵活可扩展型越野履带 UGV
灵活可扩展型越野履带 UGV
灵活可扩展型越野履带 UGV

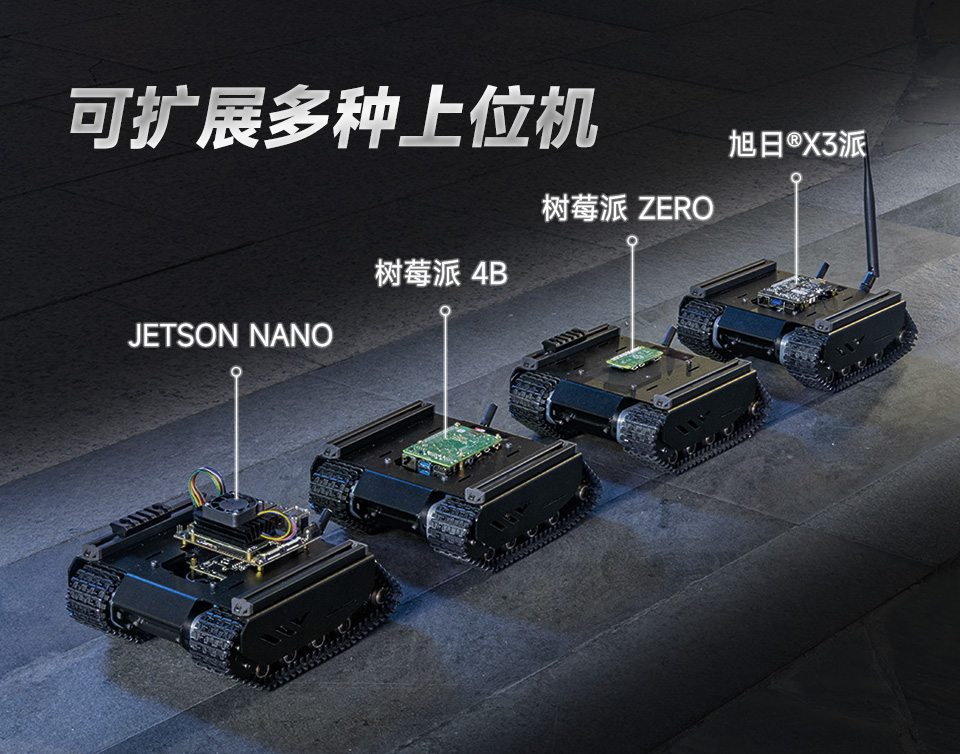

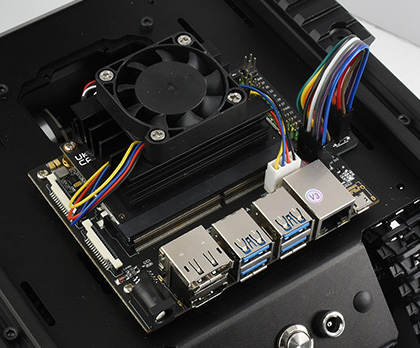

接入 Jetson Nano

灵活可扩展型越野履带 UGV

接入 树莓派 4B

灵活可扩展型越野履带 UGV

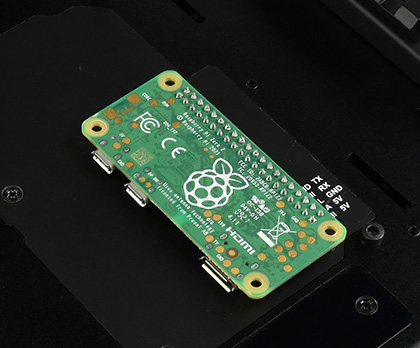

接入 树莓派 ZERO

灵活可扩展型越野履带 UGV

接入 旭日® X3 派

灵活可扩展型越野履带 UGV
灵活可扩展型越野履带 UGV
灵活可扩展型越野履带 UGV
灵活可扩展型越野履带 UGV

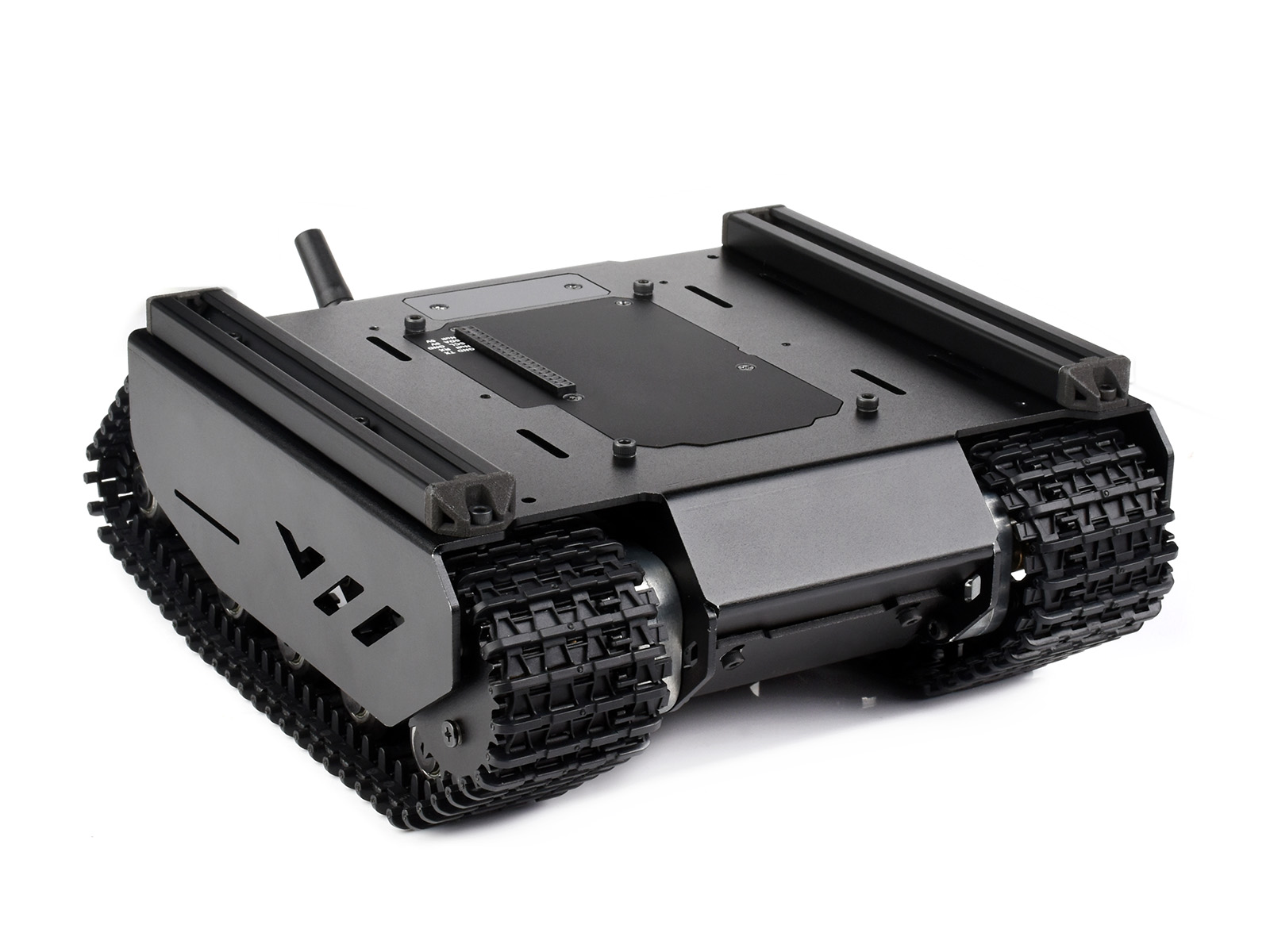

产品展示

灵活可扩展型越野履带 UGV

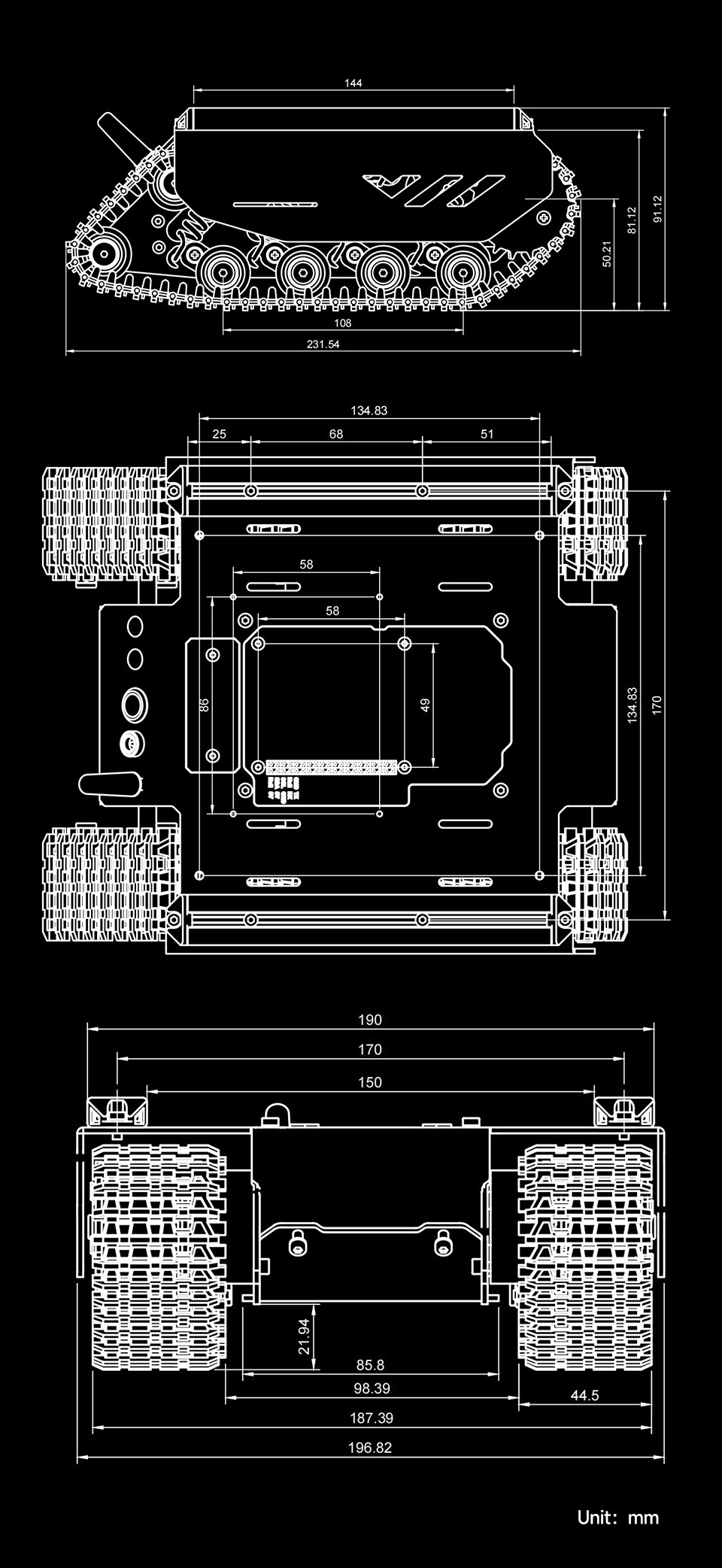

产品尺寸

灵活可扩展型越野履带 UGV

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/UGV01
