华硕Tinker Board 2S 2G基于Arm单板电脑 板载瑞芯微RK3399开发板

六核 64 位 RK3399、多核心 GPU、双 4K 支持,USB3.2 gen 1

已停产

型号
Tinker Board 2S 2G
SKU
21896
品牌
华硕
  • 产品详情
  • 产品资料
  • 配置清单

Tinker Board 2

华硕开发的基于 Arm 的单板电脑

板载 RK3399 64 位处理器
能以较低的功耗提供更优异的运算性能

Tinker Board 2主图

可选版本

Tinker Board 2不带eMMC
Tinker Board 2

基础版,不带 eMMC,2G 内存

Tinker Board 2带 16GB eMMC
Tinker Board 2S 2G/4G

升级版,带 16GB eMMC,可选择 2G / 4G 内存

产品参数

SoC 瑞芯微 Rockchip RK3399
CPU Dual-core Arm® Cortex®-A72 @ 2.0 GHz
Quad-core Arm® Cortex®-A53 @ 1.5 GHz
GPU Arm® Mali™-T860 MP4 GPU @ 800 MHz
内存 双通道 LPDDR4-3200 2GB 或 4GB
存储 16GB eMMC / Micro SD 卡(需另购)
显示 1 × HDMI 接口 (带 CEC 硬件);
1 × USB Type-C 接口(DP);
1 × 22-pin MIPI DSI (4 通道) ;
USB 3 × USB 3.2 Gen1 Type-A 接口;
1 × USB 3.2 Gen1 Type-C OTG 接口;
摄像头 1 × 15-pin MIPI CSI-2(2 通道)
连接 1 × RTL8211F-CG GbE LAN;
1 × 802.11 b/g/n/ac 和蓝牙 5.0 (2T2R)
音频 1 × HDMI 音频输出;
1 × S/PDIF (40-pin);
1 × I2S (40-pin);
IO 1 × 2-pin 复位插槽;
1 × 2-pin 开机插槽;
1 × 2-pin 直流风扇插槽;
1 × 2-pin RTC 电池插槽;
1 × 40-pin GPIO 引脚包括如下:
 28 × GPIO 引脚
 2 × SPI 总线
 2 × I2C 总线
 2 × UART
 3 × PWM
 1 × PCM/I2S
 1 × S/PDIF TX
 2 × 5V 电源引脚
 2 × 3.3V 电源引脚
 8 × 接地引脚
电源 12~19V DC 接口 (5.5/2.5 mm DC 接口)
系统支持 Debian 9 / Android 10
运行温度 0℃ ~ 60℃
非运行温度 -40℃ ~ 85℃
外形尺寸 85 × 56mm

更优异的 CPU 性能

Tinker Board 2 搭载 64 位 Armv8 架构的 Arm® 6 核心 Rockchip RK3399 处理器芯片,相较于其他热门的 SBC 主板,性能大幅提升。另外还采用 Arm big.LITTLE 技术,这是一种异构处理技术,可以将两种截然不同的处理器整合在同一个 SoC 中,配合 big.LITTLEzido 自动任务分配软件,可以确保每个程序都能使用正确的 CPU 核心,从而达到更具竞争力的处理速度。

Tinker Board 2 RK3399 处理器芯片

更优异的 GPU 性能

Tinker board 2 采用多核心 Mali-T860 GPU,这是一款基于 Arm Midgard 架构的高性能模组,专门为复杂的绘图工作案例设计,可以为下一代或者传统的 2D/3D 图形应用程序提供 OpenGL ES 3.0/3.1、OpenVG 1.1、OpenCL 和其他框架的全面支持。与原始的 Tinker Board 相比,Tinker Board 2 的 Mali-T860 GPU 可以将图形性能提高多达 28%。

Tinker Board 2 多核心 Mali-T860 GPU

双屏 4K 支持

Tinker Board 2 支持高达 4K UHD 分辨率的双屏显示,为此配备了出色的视觉输出。它还内置了三个通用显示接口,包括 HDMI、基于 USB-C 的 DisplayPort 和 DSI 接口。

Tinker Board 2 双屏4K支持

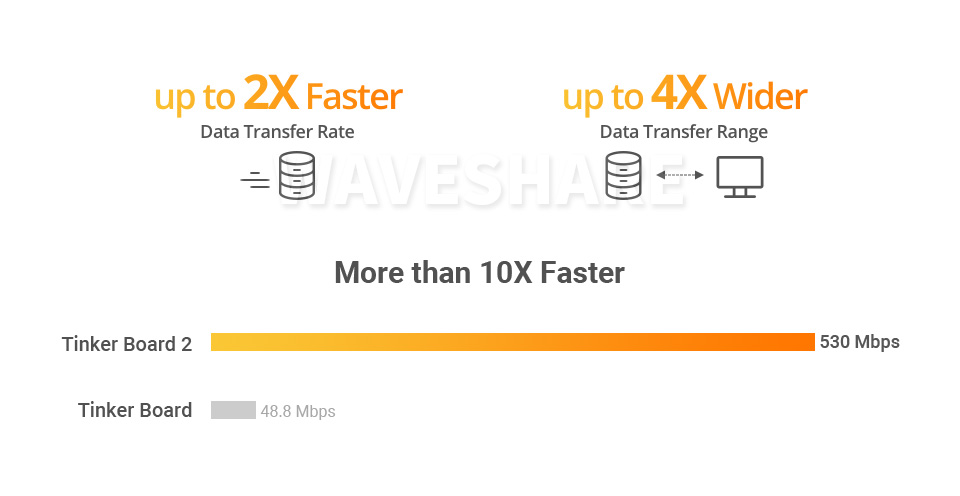

WI-FI 和蓝牙

Tinker Board 2 配套了 802.11ac Wi-Fi 模组和 2x2 双频 2.4/5GHz 天线,可提供比旧的 WIFI 标准快 10 倍的传输速度。同时搭载了 Bluetooth5.0 技术,可以让您享受高达 2 倍的传输速度以及 4 倍的传输范围。集成蓝牙为蓝牙扬声器,耳机和游戏控制器等设备的无线连接提供了便利。

Tinker Board 2支持WI-FI和蓝牙

USB 3.2 GEN 1

Tinker Board 2 引出了 3 个 USB 3.2 GEN 1 Type A 接口和一个 USB 3.2 Type-C (USB-C) 接口,可提供比 USB 2.0 快 10 倍的数据传输速度。USB 3.2 Type-A 接口可对外提供 0.9A 电流,USB-C 接口可以提供最高 1.5A 电流。USB-C 接口支持 OTG 功能和 DisplayPort Alt Mode,搭配 USB-C to DP 线材(需要另购)可以连接外部显示器。

Tinker Board 2 支持 USB 3.2 GEN 1

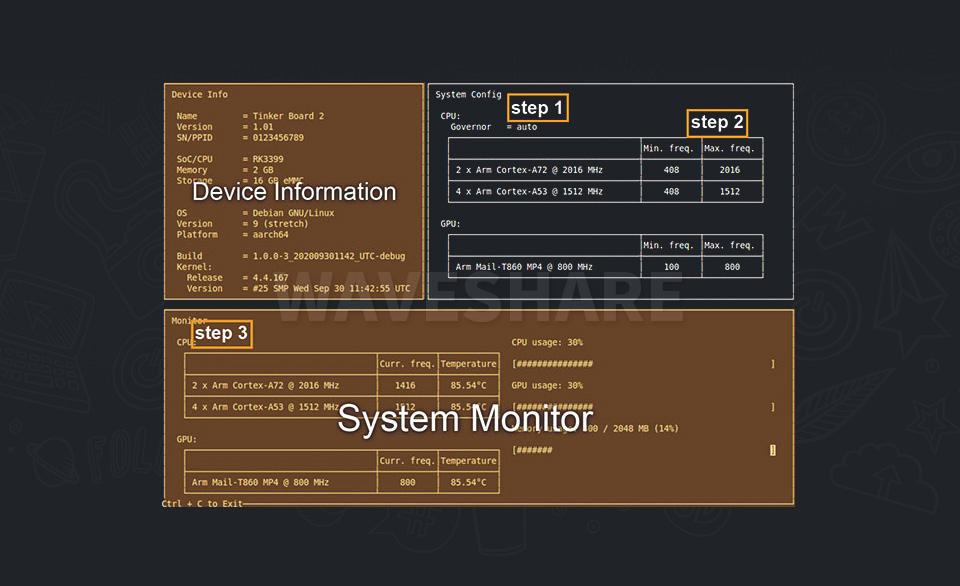

简易设定工具

Tinker Board 2 提供了弹性的设定工具来调整系统的各个方面,让您能够调整效率设定,使其契合您的工作方式,初始配置仅需三个简单步骤:
步骤 1:选择 CPU Governor 模式
步骤 2:设定 CPU 和 GPU 的最大和最小的频率
步骤 3:使用显示器面板确认作业系统是否遵循步骤 1 和 2 中的配置设置

Tinker Board 2 简易设定工具

IT 管理软件

ASUS IoT Cloud Console
ASUS IoT Cloud Console (AICC) 是统一的平台,可管理及分析由执行不同作业系统的物联网装置所收集的大数据。具有快速疑难排解、远程重启或更新、仪表板与分析等功能和优点

ASUS Industrial Android FOTA
Tinker Board 2 支持软件无线(FOTA)更新,可让使用该主机板开发的嵌入式系统从远程更新最新的 Android 软件、作业系统和驱动程序。

Tinker Board 2 IT 管理软件ASUS IoT Cloud Console

支持 Android 10

Tinker Board 2 专为 Android 10 设计,提供各种令人兴奋且有趣的功能,让您心情发挥创意,包括如下:
性能
以较低的 CPU 负载提升 3D 运算性能,同时降低耗电量,Android 10 还提供弹性 API,可轻松管理连线到同一无线网路的物联网装置。
支持 AI 功能
Android 神经网络 API(NNAPI)已更新至 1.2 版,可支持更多的操作,因此 Thinker Board 2 适用于运算密集型机器学习操作。
安全性
现在,Adiantum 加密的效率是 AES 加密的 5 倍,具体来说,使用 TLS 1.3,能让传输过程更加安全,连线效率也获得改善

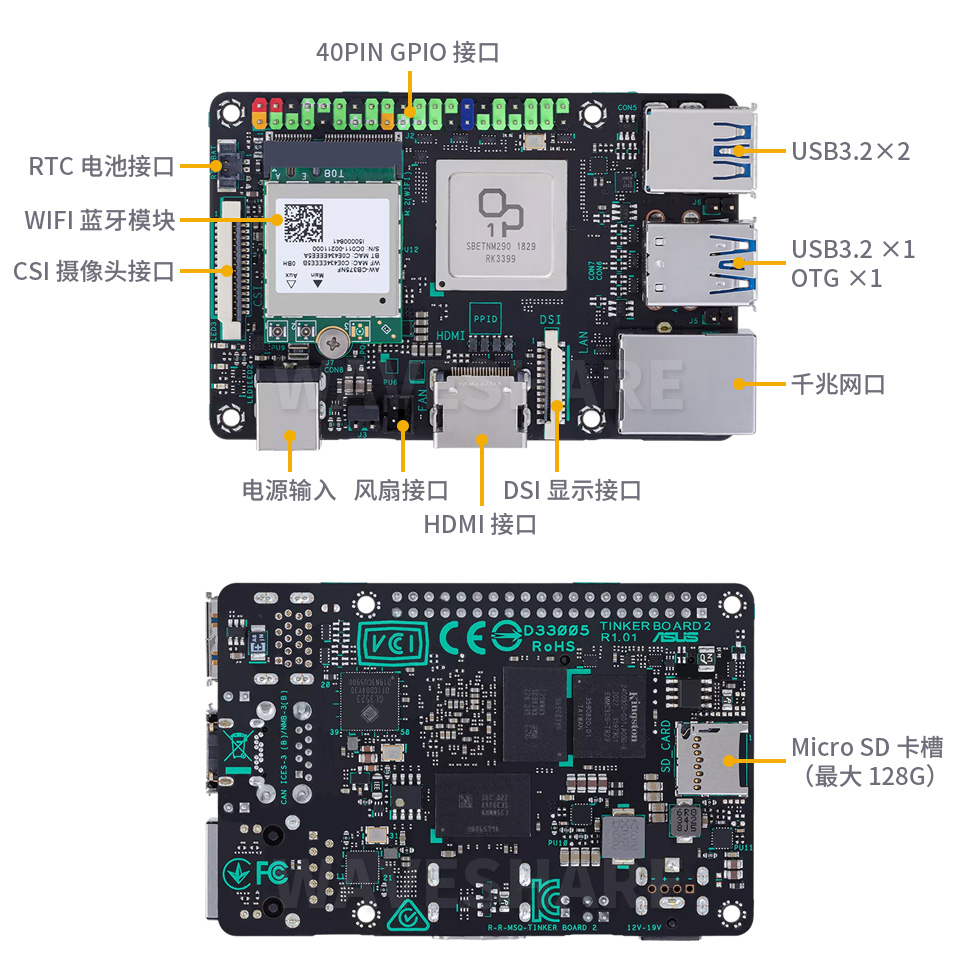

资源简介

Tinker Board 2资源简介

40PIN 引脚简介

Tinker Board 2 40PIN 引脚简介

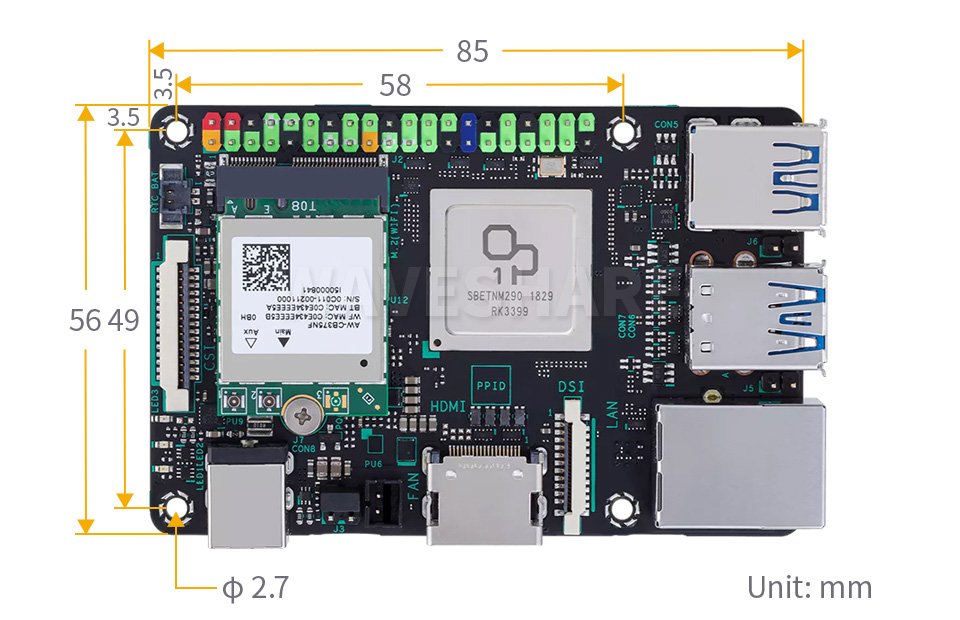

产品尺寸

Tinker Board 2产品尺寸

资料及服务



配置清单

Tinker Board 2配置清单
