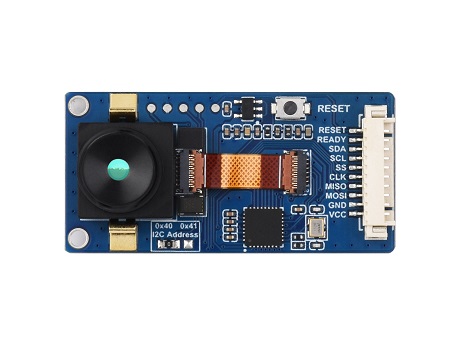

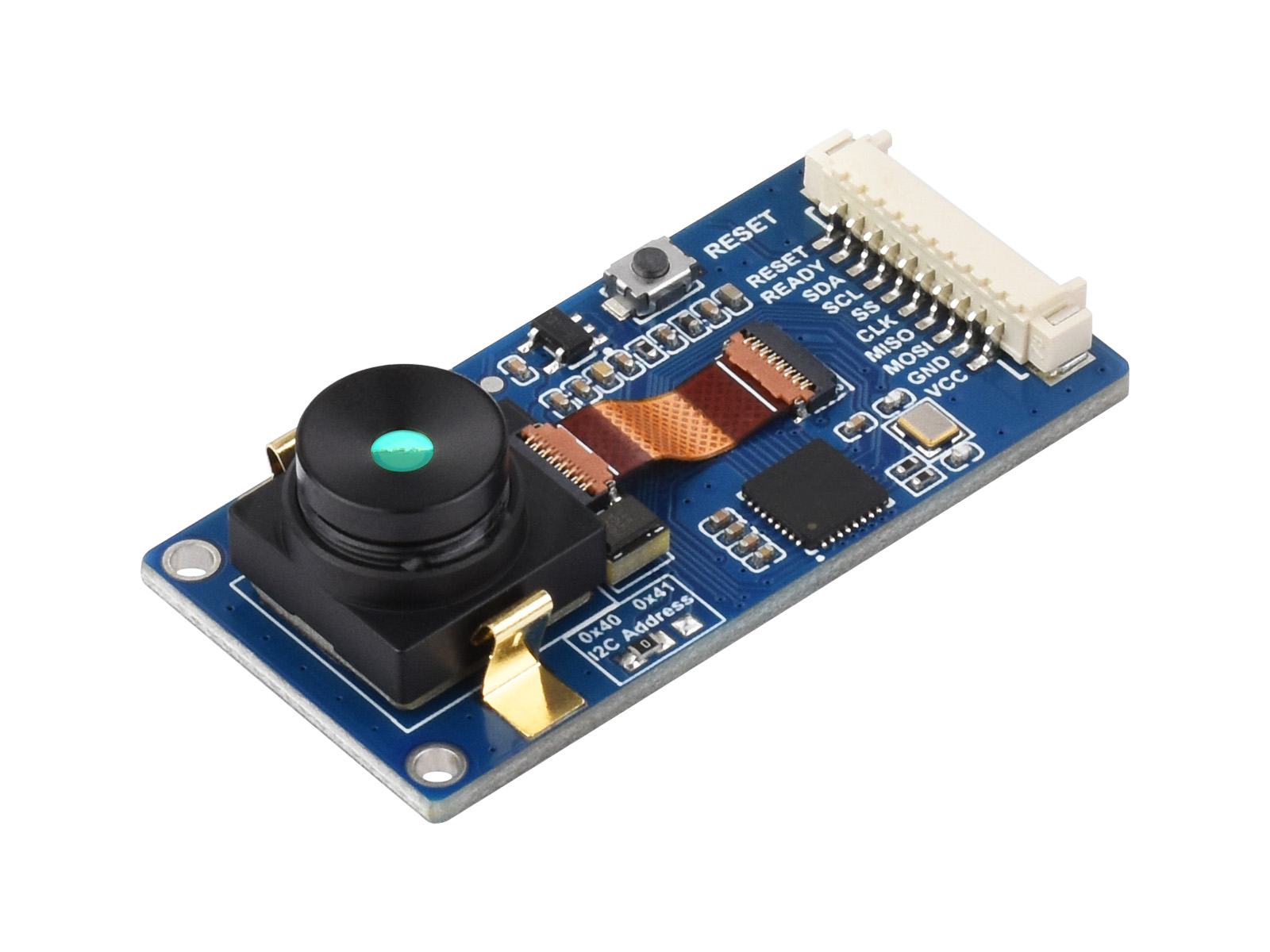

远红外热像传感器 80 × 62 像素红外阵列 44° / 90° 视场角可选移动检测可通过 SPI 和 I2C 接入树莓派系列等开发板

44° / 90° 视场角可选，支持 25 FPS (Max) 帧率输出热成像视频流，可检测的温度范围为 -20℃ ~ 400℃

已停产

型号

Thermal-90 Camera Module

SKU

31941

品牌

Waveshare

版本选择

常规版本广角版本

产品详情
产品资料
配置清单
保修&售后服务

禁止将此产品卖向伊朗、朝鲜、古巴、苏丹、叙利亚，我们亦不对以上国家提供该产品或模组的任何技术支持。

远红外热像传感器

80 × 62 像素红外阵列

小尺寸 | 非接触式 | 移动检测

版本选择

常规版本：44° 视场角

广角版本：90° 视场角

产品特性

本产品是一款远红外热像传感器，采用微测辐射热计和热电堆像素的混合技术，具有 80 × 62 像素焦点阵列，它打破传统测温设备 “单点检测”、“依赖光照” 的局限，通过捕捉物体红外辐射信号，为工业、消费电子、安防和医疗等领域的设备赋予 “看见温度分布” 的核心能力，是实现智能化温度监测与风险预警的硬件支撑。

主要功能特性：

采用微测辐射热计和热电堆混合技术，具有 80 (H) × 62 (V) 像素
无快门设计，支持连续运行和热图像视频流
出厂校准每个像素点，以确保温度读数的均匀性和准确性
具有噪声等效温差 (NETD) 150mK RMS@1Hz 刷新率，噪声性能好
支持 25 FPS (Max) 帧率输出热成像视频流
多镜头，不同视场角选择
提供完善的配套资料手册 (Raspberry Pi、Python 示例程序等)

主要用途：

长时间非接触性物体温度在线监控方案
红外热像仪、红外测温仪
智能家居、智能楼宇、智能照明
婴幼儿和老人护理
发烧检测
工业温度控制、安防、入侵 / 移动检测
小尺寸目标热分析、热趋势分析要点及解决方案

微测辐射热计和热电堆混合架构

本模块结合了微测辐射热计与热电堆像素技术的优势，
实现精准度与可靠性的同步优化

产品参数

供电电压	3.3V / 5V
工作电流	20mA@5V
波长范围	8μm ~ 14μm
工作温度	-20℃ ~ 85℃
目标温度	-20℃ ~ 400℃
刷新速率	25 FPS (Max)
视场角	常规版本：55°(D) × 44°(H) × 35°(V) 广角版本：143°(D) × 90°(H) × 66°(V)
噪声等效温差	150mK
测量精度	±1.5℃ (室温 10℃ ~ 70℃)
产品尺寸	45.00 × 22.00 (mm)

板载 MX1.25 10PIN 连接器

可通过 SPI 和 I2C 接入树莓派系列等开发板

图片仅供展示，详细配置请参考配置清单

应用场景

产品尺寸

相关产品参数对比

型号/核心	像素阵列	测量精度	目标温度	视场角 (FOV-D/H/V)	刷新速率	工作温度	电流大小
Thermal Camera HAT	80×62	±2℃ (室温 10℃~70℃)	-20℃~400℃	55°×44°×35°	25FPS	-20℃~85℃	61mA
Thermal-44 Camera Module
Thermal USB Camera
Thermal-90 Camera HAT				143°×90°×66°
Thermal-90 Camera Module
Thermal-90 USB Camera
Thermal-45 Camera HAT (B)		±1.5℃ (室温 10℃~70℃)	-40℃~400℃	56°×45°×34°		-40℃~85℃	20mA
Thermal-45 USB Camera (B)				56°×45°×34°
Thermal-90 Camera HAT (B)				122°×90°×67°
Thermal-90 USB Camera (B)				122°×90°×67°
Thermal-45 Camera ESP32 Module				56°×45°×36°			127mA
Thermal-90 Camera ESP32 Module				122°×90°×67°			127mA
Thermal-45 USB Camera (C)	160×120	±3.5℃ (室温 0℃~100℃)	20℃~300℃	56°×45°×34°	9FPS	-20℃~85℃	81mA
Thermal-88 USB Camera (C)	160×120	±3.5℃ (室温 0℃~100℃)	20℃~250℃	110°×88°×66°	9FPS	-20℃~85℃	81mA
