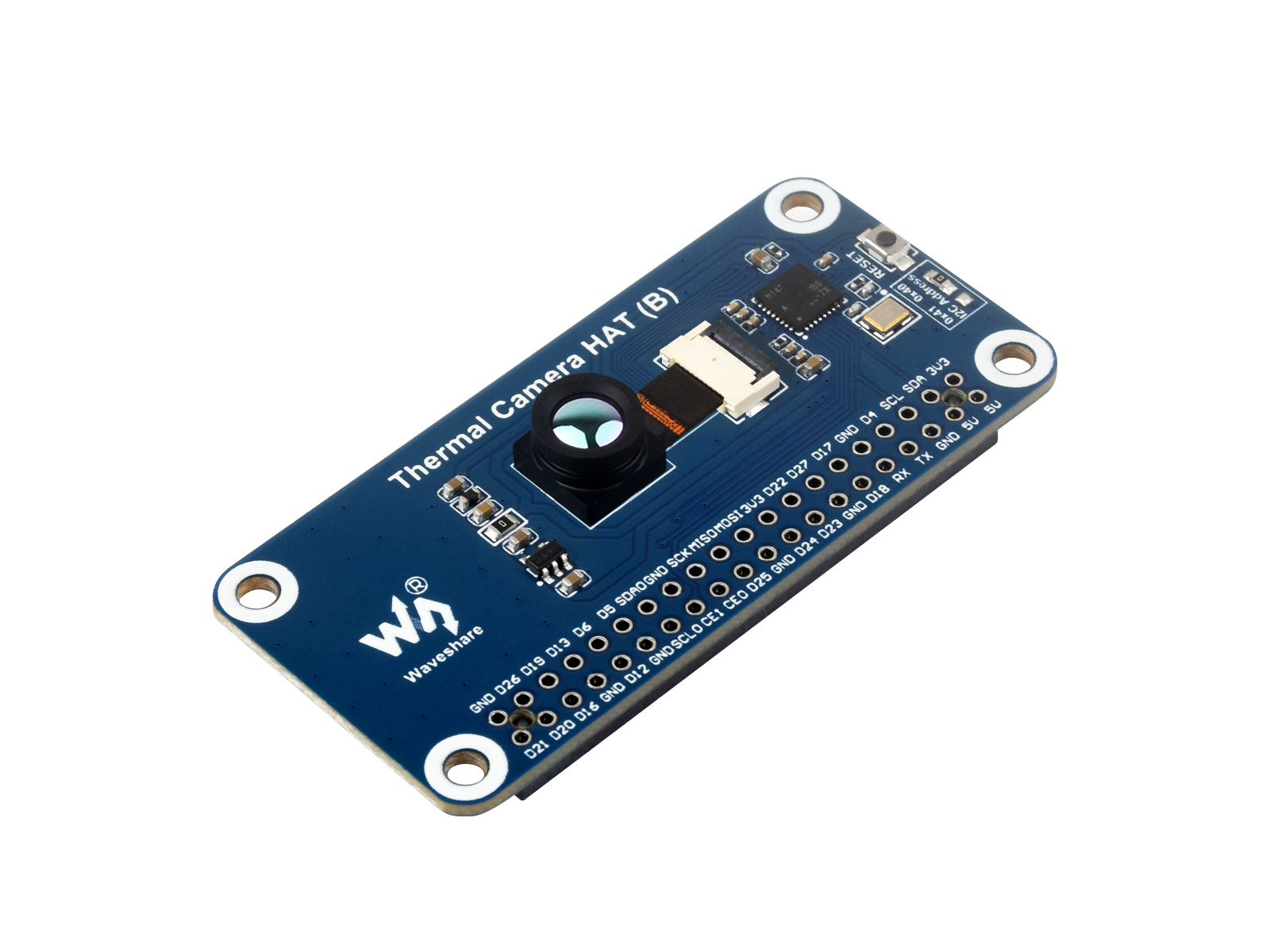

远红外热像传感器
80 × 62 像素红外阵列
小尺寸 | 非接触式 | 移动检测
产品特性
本产品是一款远红外热像传感器，采用微测辐射热计和热电堆像素的混合技术，具有 80 × 62 像素焦点阵列，可检测镜头视野中物体的红外辐射能量分布，经量化处理后可获得该视野物体表面温度分布，并生成热成像图，方便集成到各种工业或智能控制应用中。
相较于
Thermal Camera HAT，本产品优化了内部过滤器和图像处理算法，镜头尺寸缩小到 9 × 9 mm，将连接器接线方式改为 FPC 线。同样提供有 45° 和 90° 两种视场角型号选择。
主要特性：
- 采用微测辐射热计和热电堆混合技术，具有 80 (H) × 62 (V) 像素
- 无快门设计，支持连续运行和热图像视频流
- 出厂校准每个像素点，以确保温度读数的均匀性和准确性
- 具有噪声等效温差 (NETD) 150mK RMS@1Hz 刷新率，噪声性能好
- 支持 25 FPS (Max) 帧率输出热成像视频流
- 多镜头，不同视场角选择
- 提供完善的配套资料手册 (Raspberry Pi Python 示例程序，Android/Windows 上位机和用户手册等)
主要用途：
- 长时间非接触性物体温度在线监控方案
- 红外热像仪、红外测温仪
- 智能家居、智能楼宇、智能照明
- 婴幼儿和老人护理
- 发烧检测
- 工业温度控制、安防、入侵/移动检测
- 微小目标热分析，热趋势分析要点及解决方案
版本选择
常规版本：45° 视场角
广角版本：90° 视场角
产品参数
| 供电电压 | 5V |
|---|---|
| 工作电流 | 20mA@5V |
| 波长范围 | 8 ~ 14μm |
| 工作温度 | -40 ~ 85℃ |
| 目标温度 | -40 ~ 400℃ |
| 刷新速率 | 25 FPS (Max) |
| 视场角 | 常规版本：56°(D) × 45°(H) × 34°(V) |
| 广角版本：122°(D) × 90°(H) × 67°(V) | |
| 噪声等效温差 | 125mK |
| 测量精度 | ±1.5℃ (室温 10 ~ 70℃) |
| 产品尺寸 | 65.0 × 30.5 (mm) |

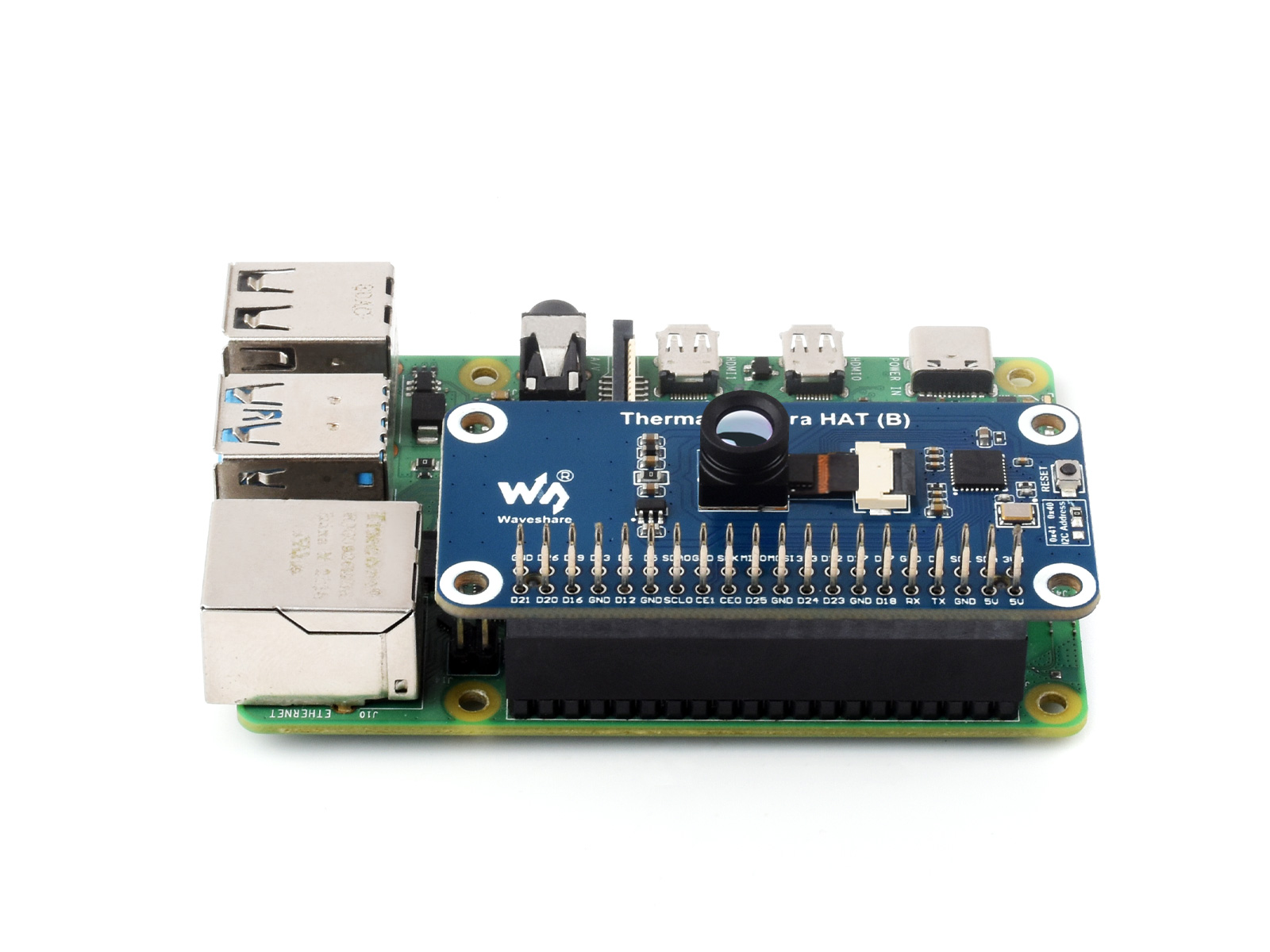

板载 40PIN GPIO 接口
适用于树莓派系列主控板
图片仅供展示，详细配置请参考配置清单
应用场景

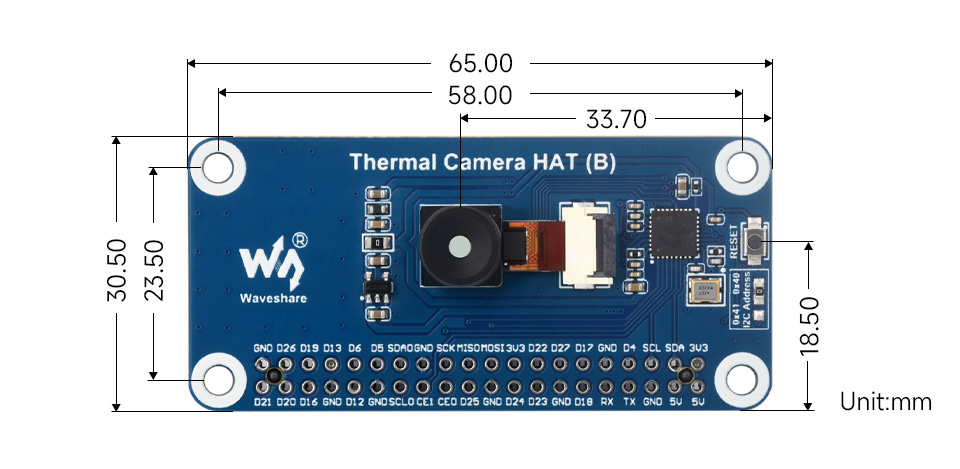

产品尺寸
常规版本
广角版本
相关产品参数对比
| 型号/核心 | 像素 阵列 |
测量 精度 |
目标 温度 |
视场角 (FOV-D/H/V) |
刷新 速率 |
工作 温度 |
电流 大小 |
|---|---|---|---|---|---|---|---|
| Thermal Camera HAT | 80×62 | ±2℃ (室温 10℃~70℃) |
-20℃~400℃ | 55°×44°×35° | 25FPS | -20℃~85℃ | 61mA |
| Thermal-44 Camera Module | |||||||
| Thermal USB Camera | |||||||
| Thermal-90 Camera HAT | 143°×90°×66° | ||||||
| Thermal-90 Camera Module | |||||||
| Thermal-90 USB Camera | |||||||
| Thermal-45 Camera HAT (B) | ±1.5℃ (室温 10℃~70℃) |
-40℃~400℃ | 56°×45°×34° | -40℃~85℃ | 20mA | ||
| Thermal-45 USB Camera (B) | |||||||
| Thermal-90 Camera HAT (B) | 122°×90°×67° | ||||||
| Thermal-90 USB Camera (B) | |||||||
| Thermal-45 Camera ESP32 Module |
56°×45°×36° | 127mA | |||||
| Thermal-90 Camera ESP32 Module |
122°×90°×67° | ||||||
| Thermal-45 USB Camera (C) | 160×120 | ±3.5℃ (室温 0℃~100℃) |
20℃~300℃ | 56°×45°×34° | 9FPS | -20℃~85℃ | 81mA |
| Thermal-88 USB Camera (C) | 20℃~250℃ | 110°×88°×66° |
