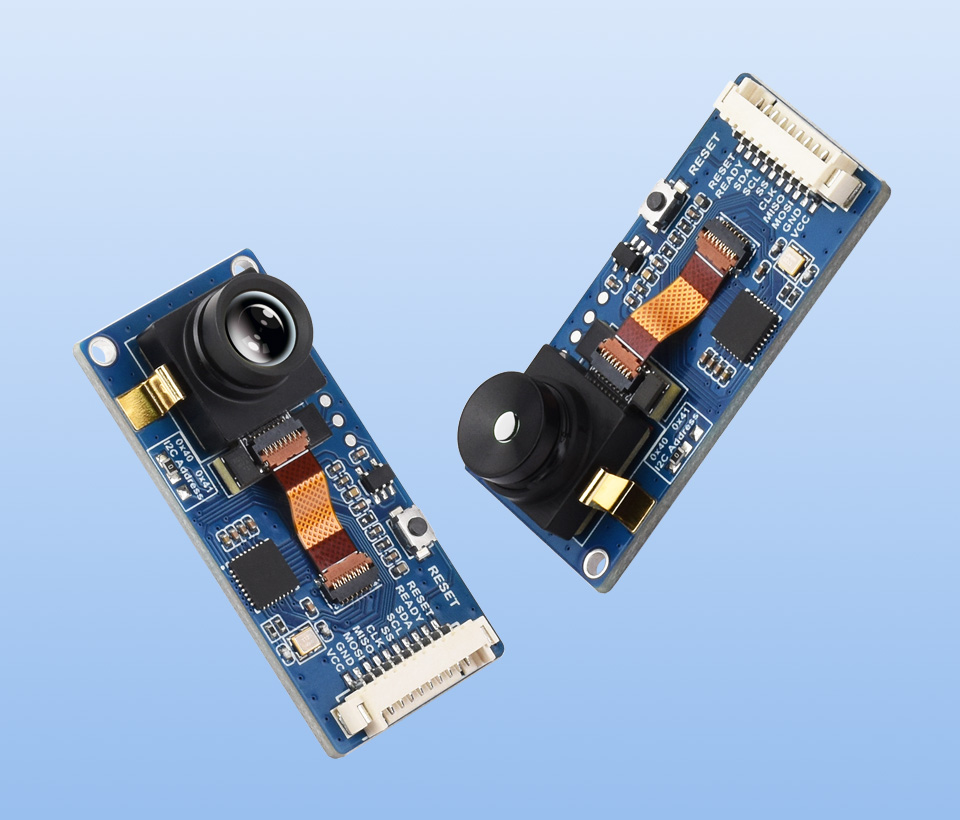

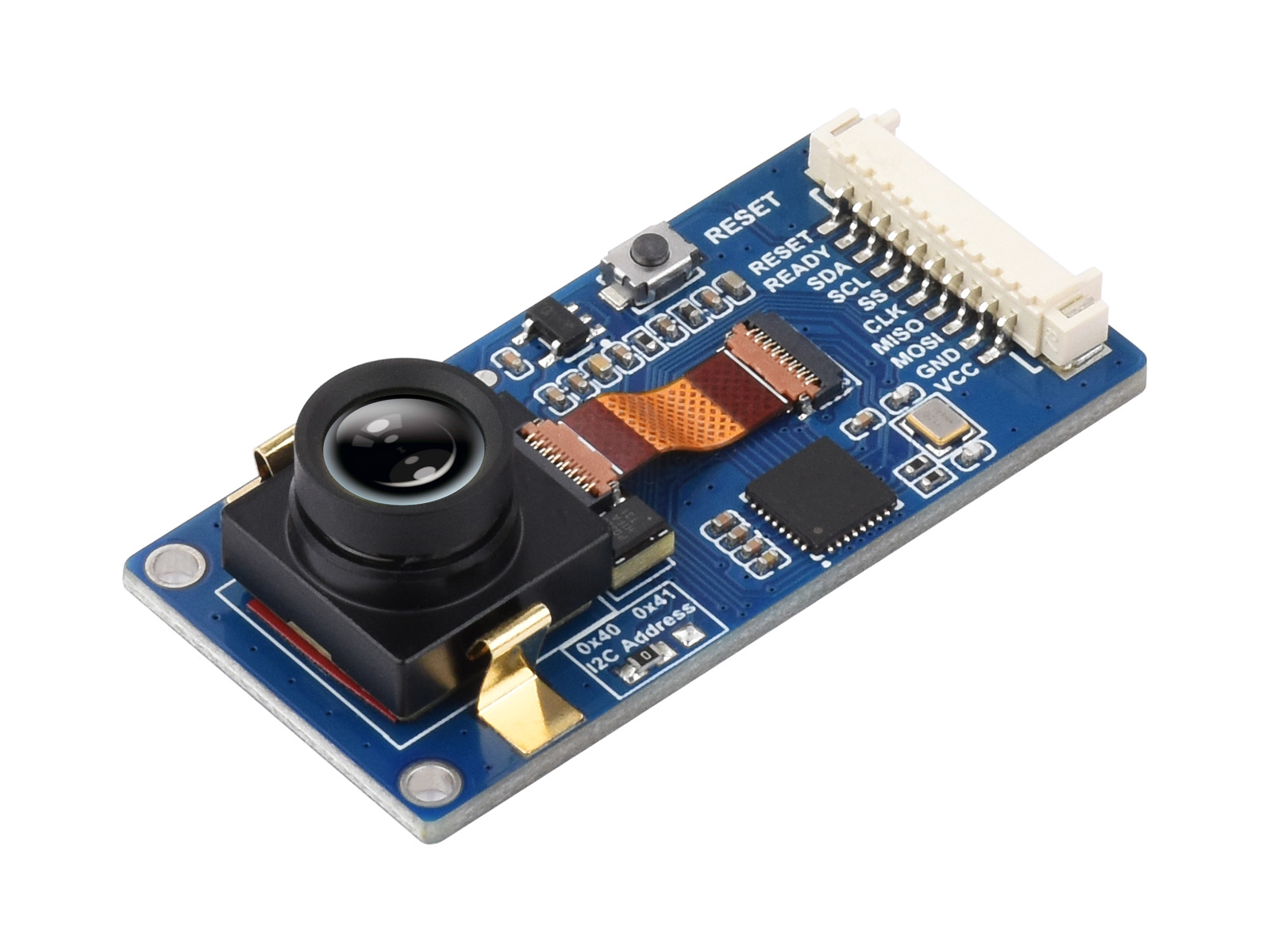

远红外热像传感器
80 × 62 像素红外阵列
小尺寸 | 非接触式 | 移动检测
版本选择
常规版本：44° 视场角

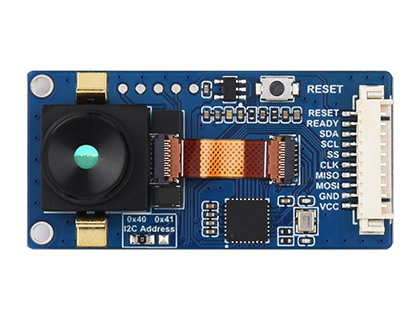

广角版本：90° 视场角
产品特性
本产品是一款远红外热像传感器，采用微测辐射热计和热电堆像素的混合技术，具有 80 × 62 像素焦点阵列，它打破传统测温设备 “单点检测”、“依赖光照” 的局限，通过捕捉物体红外辐射信号，为工业、消费电子、安防和医疗等领域的设备赋予 “看见温度分布” 的核心能力，是实现智能化温度监测与风险预警的硬件支撑。
主要功能特性：
- 采用微测辐射热计和热电堆混合技术，具有 80 (H) × 62 (V) 像素
- 无快门设计，支持连续运行和热图像视频流
- 出厂校准每个像素点，以确保温度读数的均匀性和准确性
- 具有噪声等效温差 (NETD) 150mK RMS@1Hz 刷新率，噪声性能好
- 支持 25 FPS (Max) 帧率输出热成像视频流
- 多镜头，不同视场角选择
- 提供完善的配套资料手册 (Raspberry Pi、Python 示例程序等)
主要用途：
- 长时间非接触性物体温度在线监控方案
- 红外热像仪、红外测温仪
- 智能家居、智能楼宇、智能照明
- 婴幼儿和老人护理
- 发烧检测
- 工业温度控制、安防、入侵 / 移动检测
- 小尺寸目标热分析、热趋势分析要点及解决方案
微测辐射热计和热电堆混合架构
本模块结合了微测辐射热计与热电堆像素技术的优势，
实现精准度与可靠性的同步优化
产品参数
| 供电电压 | 3.3V / 5V |
|---|---|
| 工作电流 | 20mA@5V |
| 波长范围 | 8μm ~ 14μm |
| 工作温度 | -20℃ ~ 85℃ |
| 目标温度 | -20℃ ~ 400℃ |
| 刷新速率 | 25 FPS (Max) |
| 视场角 |
常规版本：55°(D) × 44°(H) × 35°(V) 广角版本：143°(D) × 90°(H) × 66°(V) |
| 噪声等效温差 | 150mK |
| 测量精度 | ±1.5℃ (室温 10℃ ~ 70℃) |
| 产品尺寸 | 45.00 × 22.00 (mm) |

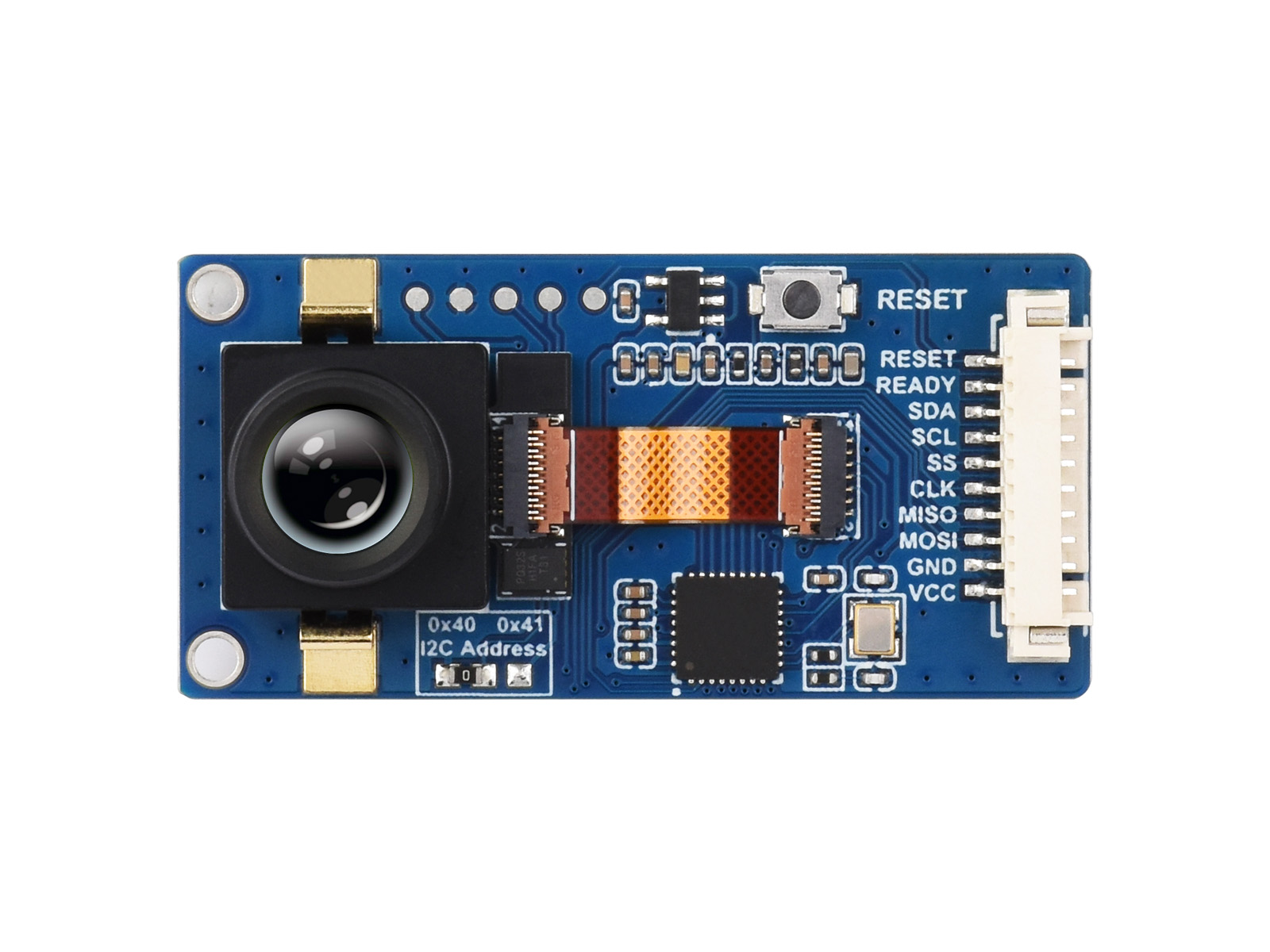

板载 MX1.25 10PIN 连接器
可通过 SPI 和 I2C 接入树莓派系列等开发板
图片仅供展示，详细配置请参考配置清单
应用场景
产品尺寸
相关产品参数对比
| 型号/核心 | 像素 阵列 |
测量 精度 |
目标 温度 |
视场角 (FOV-D/H/V) |
刷新 速率 |
工作 温度 |
电流 大小 |
|---|---|---|---|---|---|---|---|
| Thermal Camera HAT | 80×62 | ±2℃ (室温 10℃~70℃) |
-20℃~400℃ | 55°×44°×35° | 25FPS | -20℃~85℃ | 61mA |
| Thermal-44 Camera Module | |||||||
| Thermal USB Camera | |||||||
| Thermal-90 Camera HAT | 143°×90°×66° | ||||||
| Thermal-90 Camera Module | |||||||
| Thermal-90 USB Camera | |||||||
| Thermal-45 Camera HAT (B) | ±1.5℃ (室温 10℃~70℃) |
-40℃~400℃ | 56°×45°×34° | -40℃~85℃ | 20mA | ||
| Thermal-45 USB Camera (B) | |||||||
| Thermal-90 Camera HAT (B) | 122°×90°×67° | ||||||
| Thermal-90 USB Camera (B) | |||||||
| Thermal-45 Camera ESP32 Module |
56°×45°×36° | 127mA | |||||
| Thermal-90 Camera ESP32 Module |
122°×90°×67° | ||||||
| Thermal-45 USB Camera (C) | 160×120 | ±3.5℃ (室温 0℃~100℃) |
20℃~300℃ | 56°×45°×34° | 9FPS | -20℃~85℃ | 81mA |
| Thermal-88 USB Camera (C) | 20℃~250℃ | 110°×88°×66° |
