SX1302 LoRaWAN 网关模块 EU868

标准 Mini-PCIe 接口,多通道畅联,可并发通信,传输远,节点容量大

已停产

型号
SX1302 868M LoRaWAN Gateway
SKU
20627
品牌
Waveshare
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务

本产品已下架,推荐选购以下功能和外观基本一样的替代方案:
SX1302 868M LoRaWAN Gateway (B)

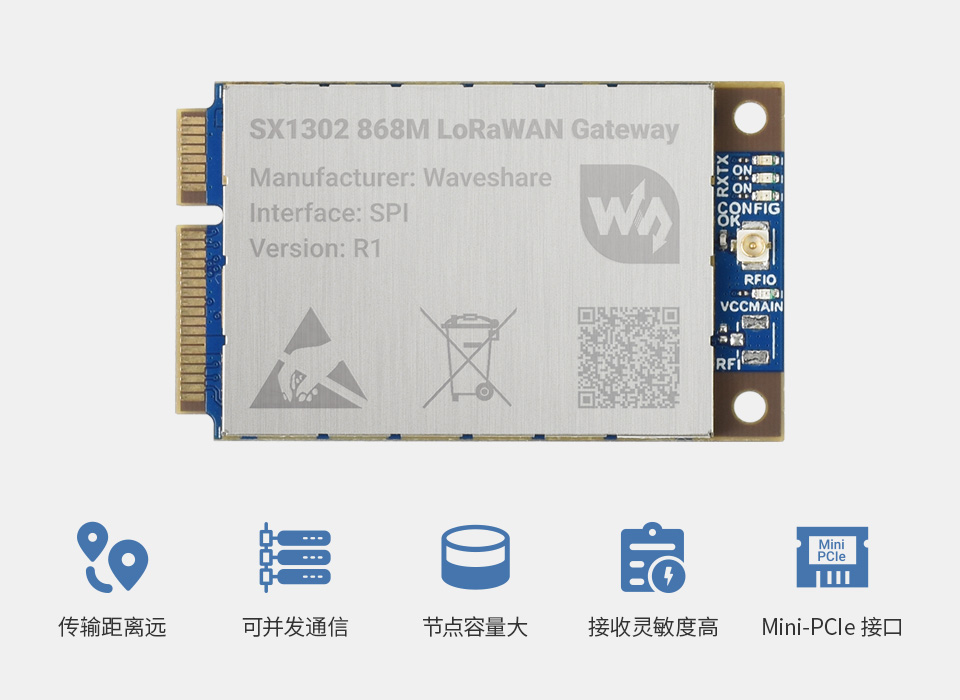

SX1302 LoRaWAN 网关模块

SX1302 核心,标准 Mini-PCIe 接口

工业级 8 路继电器 Pico 模块主图

产品特性

SX1302 868M LoRaWAN Gateway 是一款支持 LoRaWAN 协议的、使用新一代 SX1302 基带芯片的 LoRa 网关模组,具有传输距离远,可并发通信,节点容量大,和接收灵敏度高等优点,其在低能耗方面的出色表现,使得网关可以简化自身的热设计,降低了材料成本和精简了尺寸。

  • 板载 Semtech SX1302 基带和 SX1250 射频前端芯片,适用 EU868
  • 板载 PA 和 LNA,具有 26dBm 发射功率和 -141dBm 高灵敏度接收增益
  • 有 10 个通信信道,支持并发多节点和 FEC 前向纠错算法通信
  • 支持 SF5~SF12 扩频因子,传输速率 19Kbps MAX (SF5/BW125KHz)
  • 使用 SPI 通信协议和 Mini-PCIe 封装接口,方便集成到各种嵌入式系统

产品参数

供电电压 5V
频段区域 EU868(863-870MHz)
定位精度 -
调制方式 LoRa/(G)FSK
发射功率 > 26dBm@5V
接收灵敏度 -141dBm@125KHz/SF12
-121dBm@125KHz/SF5
整机功耗 发射:652mA@5V
接收:38mA@5V
休眠:6mA@5V
通信接口 SPI,I2C
外形接口 Mini-PCIe
工作温度 -40~85℃
尺寸 50.95 × 30mm

性能升级版 SX1302 芯片

功耗更低,速率更快,距离更远

工业级 8 路继电器 Pico 模块基于树莓派 Pico 接口设计

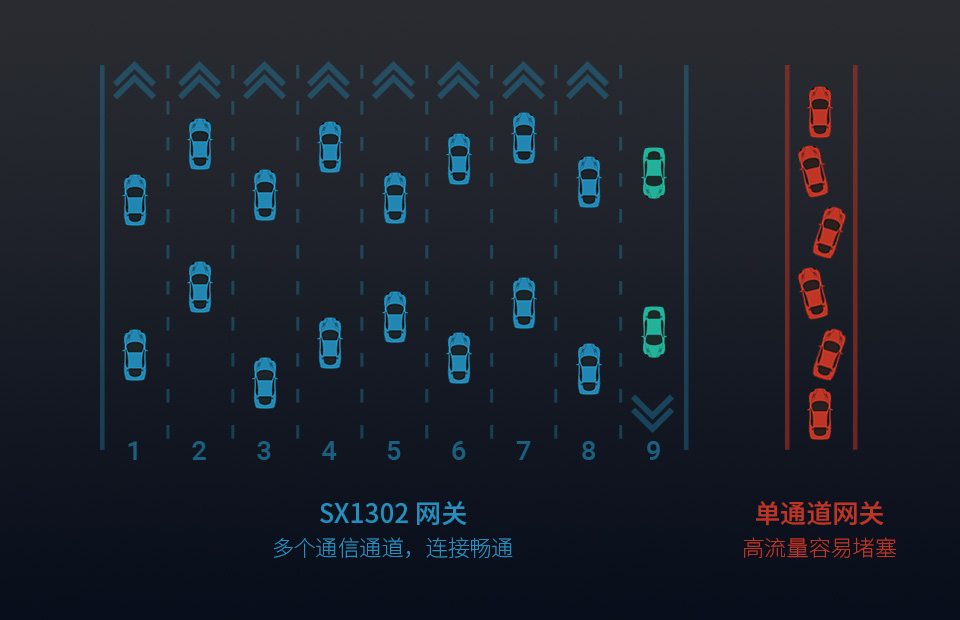

多通道畅联

更好的解决宠大数据量并发的情况

工业级 8 路继电器 Pico 模块基于树莓派 Pico 接口设计

FEC 前向纠错算法通信

新一代 LoRa 扩频技术,抗干扰性能更强,通信距离更远

工业级 8 路继电器 Pico 模块基于树莓派 Pico 接口设计

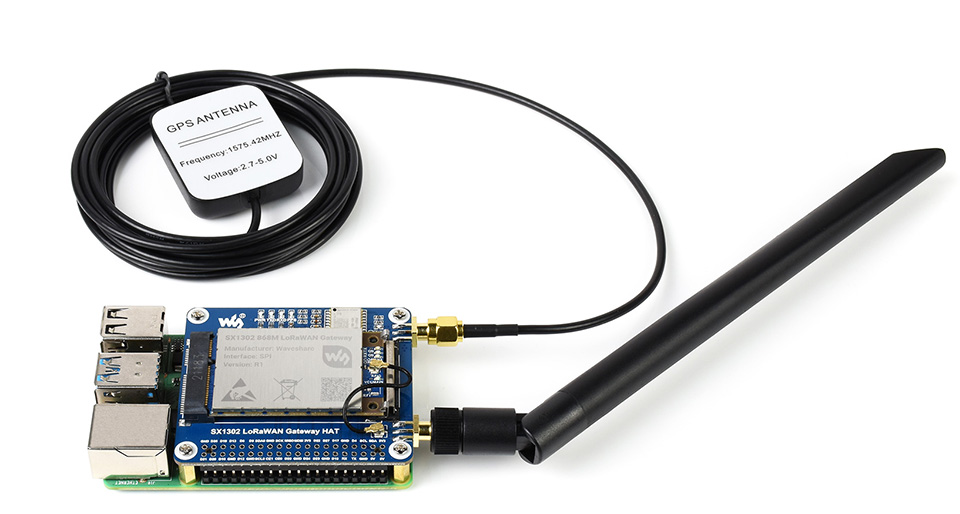

应用示例

工业级 8 路继电器 Pico 模块接口定义

本产品不含图中的 网关 GPS 扩展板 树莓派 4B GPS 天线
如有需要,请另行购买

产品尺寸

工业级 8 路继电器 Pico 模块产品尺寸

资料及服务

配置清单

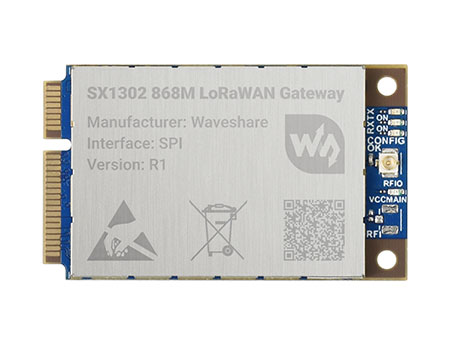

  1. SX1302 868M LoRaWAN Gateway × 1
  2. IPEX1代转SMA外螺内孔 约17cm × 1

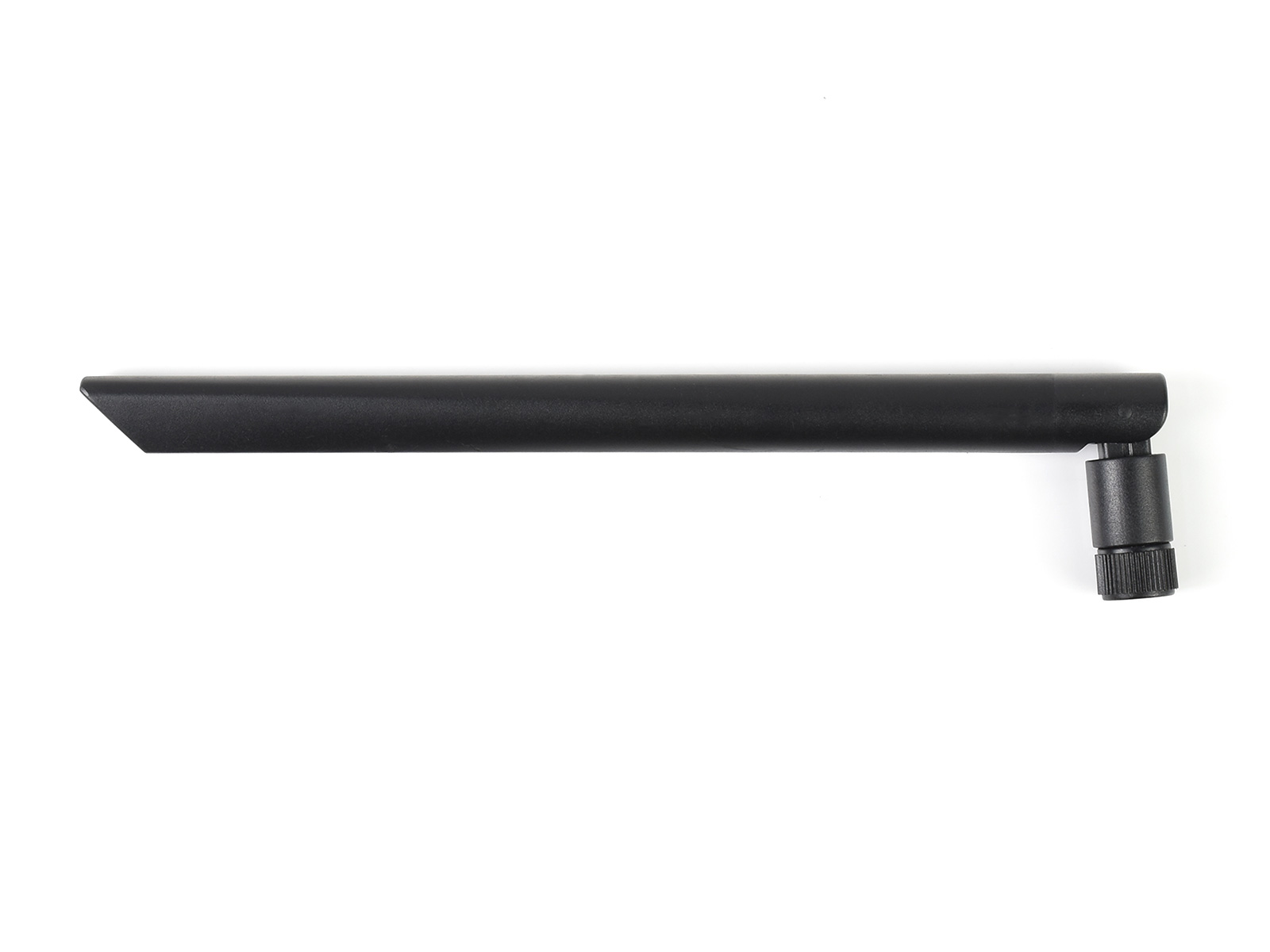

  3. 胶棒天线868M 5dBi × 1
