树莓派LoRa扩展板 SX1268 433MHz频段

新一代LoRa扩频技术，通信距离达5km，UART控制接口，兼容Arduino/STM32等主控板
价格
原价
型号
SX1268 433M LoRa HAT
SKU
16804
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

SX1268 433M SX1268 470M SX1262 868M SX1262 915M
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

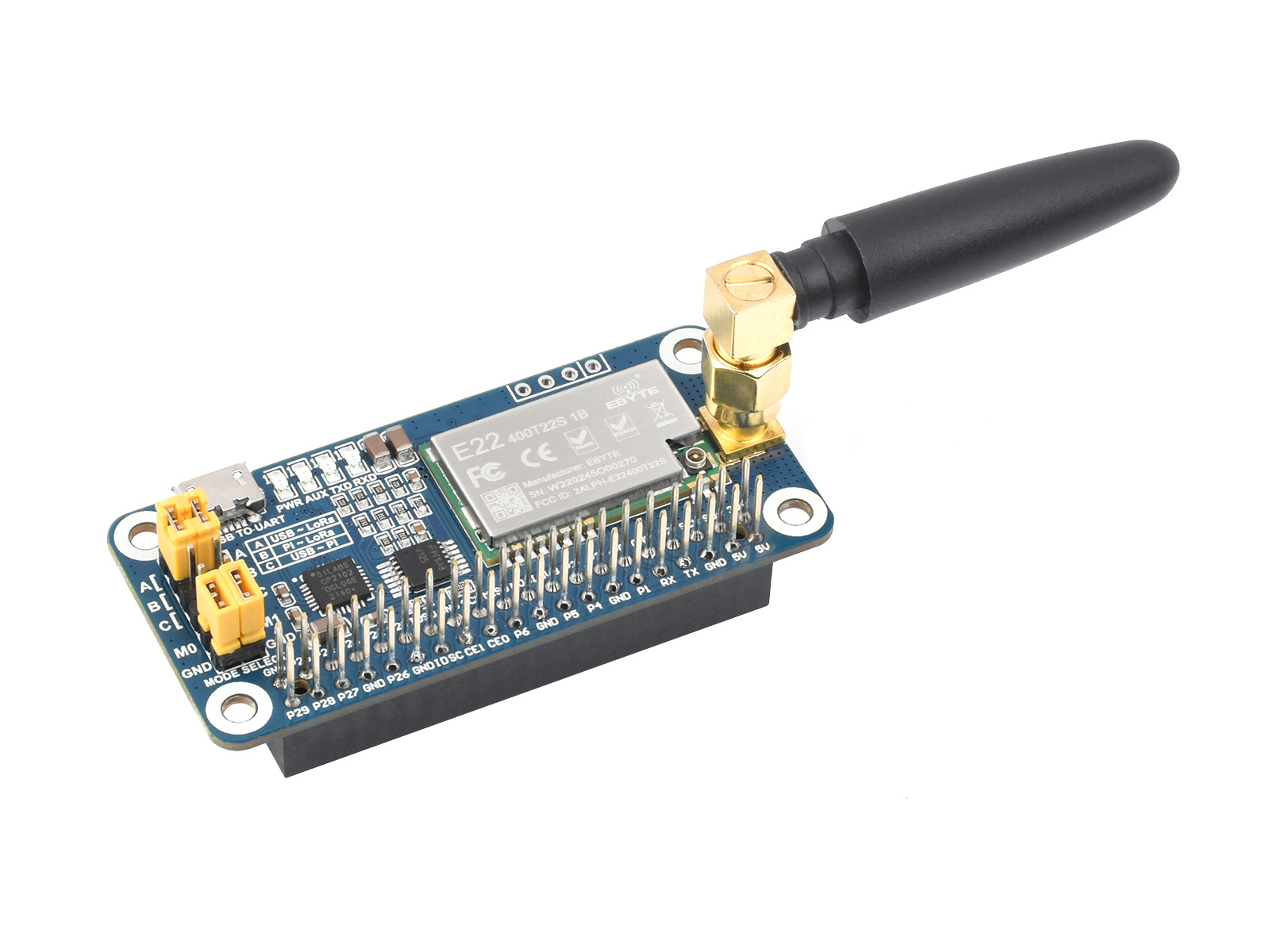

产品简介

【一句话自我介绍】
我是一款树莓派LoRa扩展板，采用SX1268，支持433MHz频段，可通过串口进行数据传输，通信距离达5km。

【我主要做什么】
我采用新一代LoRa扩频技术，通信距离达5km，支持自动中继扩大通信距离。我还支持空中唤醒、无线配置、载波监听、通信密钥等。
相比普通LoRa模块，我通信距离更远、速度更快、功耗更低、安全性和抗干扰性更好，可广泛应用于工业、智能家居和数据采集等多种领域。

【我的特性】
  • 板载Raspberry Pi 40pin GPIO接口，适用于Raspberry Pi系列主板
  • 板载CP2102 USB转UART芯片，方便进行串口调试
  • 引出模组UART控制接口，方便接入Arduino/STM32等主控板
  • 板载4个LED指示灯，方便查看模块运行状态
  • 采用LoRa扩频技术，多达84信道可选，通信距离更远，抗干扰能力更强
  • 支持自动中继组网，多级中继适用于超远距离通信，同个区域可运行多个网络
  • 支持深度休眠和空中唤醒等低功耗功能，适用于电池供电的应用方案
  • 支持用户自行设定通信密钥，且无法被读取，极大提高了用户数据的保密性
  • 支持LBT功能，在发送前监听信道环境噪声，可极大的提高模块在恶劣环境下的通信成功率
  • 支持RSSI信号强度指示功能，用于评估信号质量、改善通信网络
  • 支持无线参数配置，通过无线发送指令数据包，远程配置或读取模块参数
  • 支持定点传输、广播传输、信道监听
  • 提供完善的配套资料手册(Raspberry/STM32等示例程序)

【参数大PK】

PK项 SX1268 470M LoRa HAT SX1268 433M LoRa HAT SX1262 868M LoRa HAT SX1262 915M LoRa HAT
射频芯片 SX1268 SX1262
工作频段 410.125 ~ 493.125MHz 850.125 ~ 930.125MHz
配套天线 470MHz天线(2dBi) 433MHz天线(2dBi) 868MHz天线(2dBi) 915MHz天线(2dBi)
空中速率 0.3kbps ~ 62.5kbps (可编程控制)
发射功率 22.0dBm (10/13/17/22dBm 可编程控制)
接收灵敏度 -147dBm (空中速率2.4kbps)
模组功耗 发射电流：110mA (瞬时功耗)
接收电流：11mA
休眠电流：2uA (LoRa模块软件关断) 		发射电流：133mA (瞬时功耗)
接收电流：11mA
休眠电流：2uA (LoRa模块软件关断)
通信接口 UART (TTL电平)
波特率范围 1200bps ~ 115200bps (默认为9600bps)
分包长度 240 Byte (32/64/128/240 Byte可编程控制)
缓存容量 1000 Byte
实测距离 5km (测试环境：晴朗空旷，海拔高度2.5米，天线增益5dBi，空中速率2.4kbps)
供电电压 5V
逻辑电平 3.3V/5V
工作温度 -40~85℃
应用场景 智能家居、工业传感器、楼宇自动化、智能抄表、其他物联网应用
适用区域 中国 欧洲、亚洲、非洲 美洲、大洋洲、亚洲
说明：以上适用区域仅供参考，购买前须先确定当地适用的LoRa频段。

资源简介

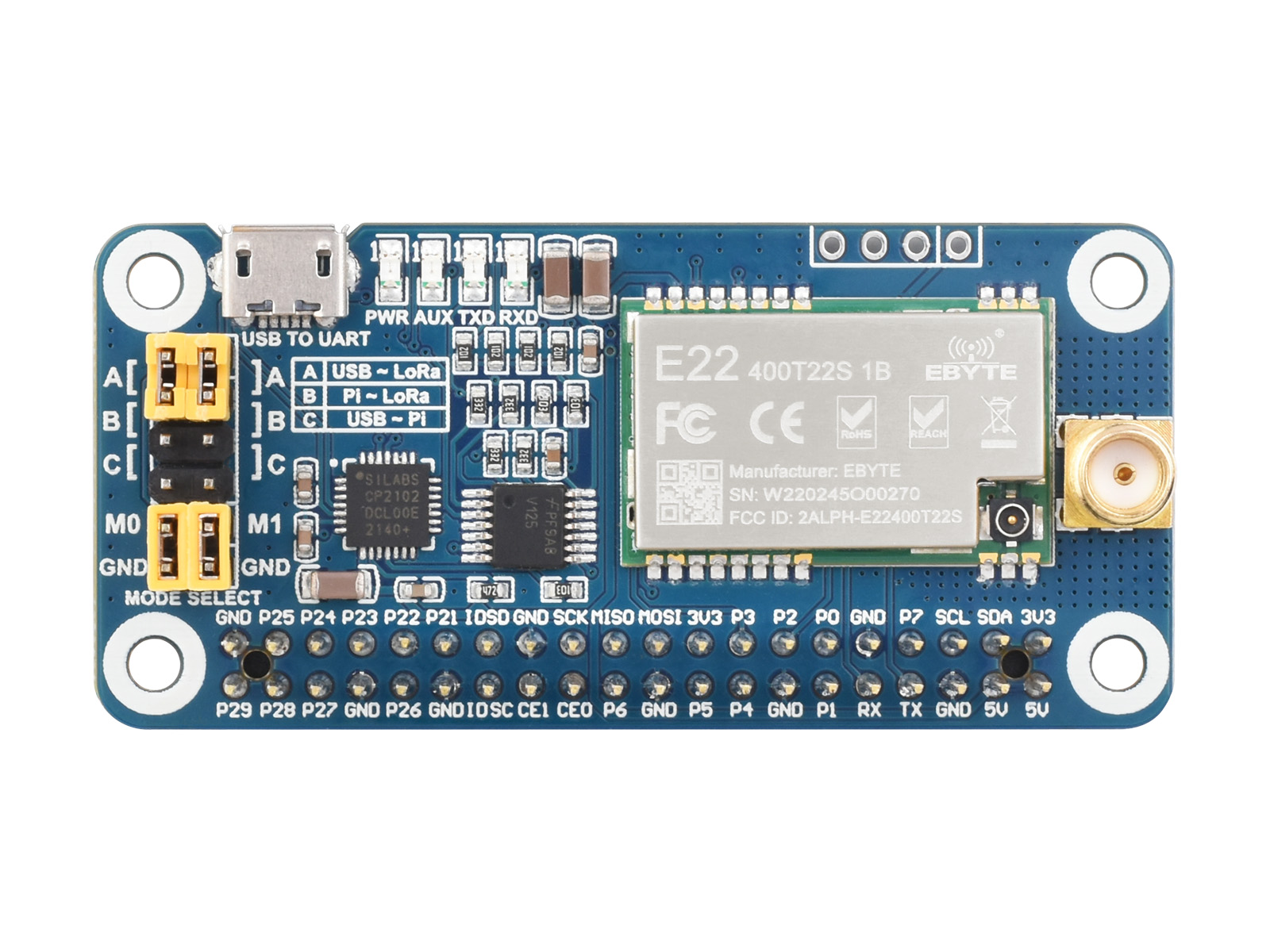

SX1268 433M LoRa HAT Interface

    [ 芯片简介 ]

  1. SX1268 LoRa模组
  2. 74HC125V
    电平转换芯片
  3. CP2102
    USB转UART芯片

    [ 接口简介 ]

  1. Raspberry Pi GPIO接口
    方便接入树莓派
  2. USB TO UART接口
  3. UART排针接口
    方便接入STM32/Arduino等单片机
  4. SMA天线接口
  5. IPEX天线接口

    [ 指示灯/跳线说明 ]

  1. 指示灯
    RXD/TXD：串口收发指示灯
    AUX：辅助指示灯
    PWR：电源指示灯
  2. UART选择跳线
    A：USB转串口控制LoRa
    B：树莓派控制LoRa
    C：USB转串口访问树莓派
  3. LoRa模式选择跳线
    M0短接，M1短接：传输模式
    M0短接，M1不接：配置模式
    M0不接，M1短接：WOR模式
    M0不接，M1不接：深度休眠模式

外形尺寸

产品资料

资料包括：

  • 用户手册
  • 电路原理图
  • 示例程序

下载路径： www.waveshare.net/wiki/SX1268_433M_LoRa_HAT

配置清单

  1. SX1268 433M LoRa HAT x1
  2. USB线 type A公口 转micro公口 x1

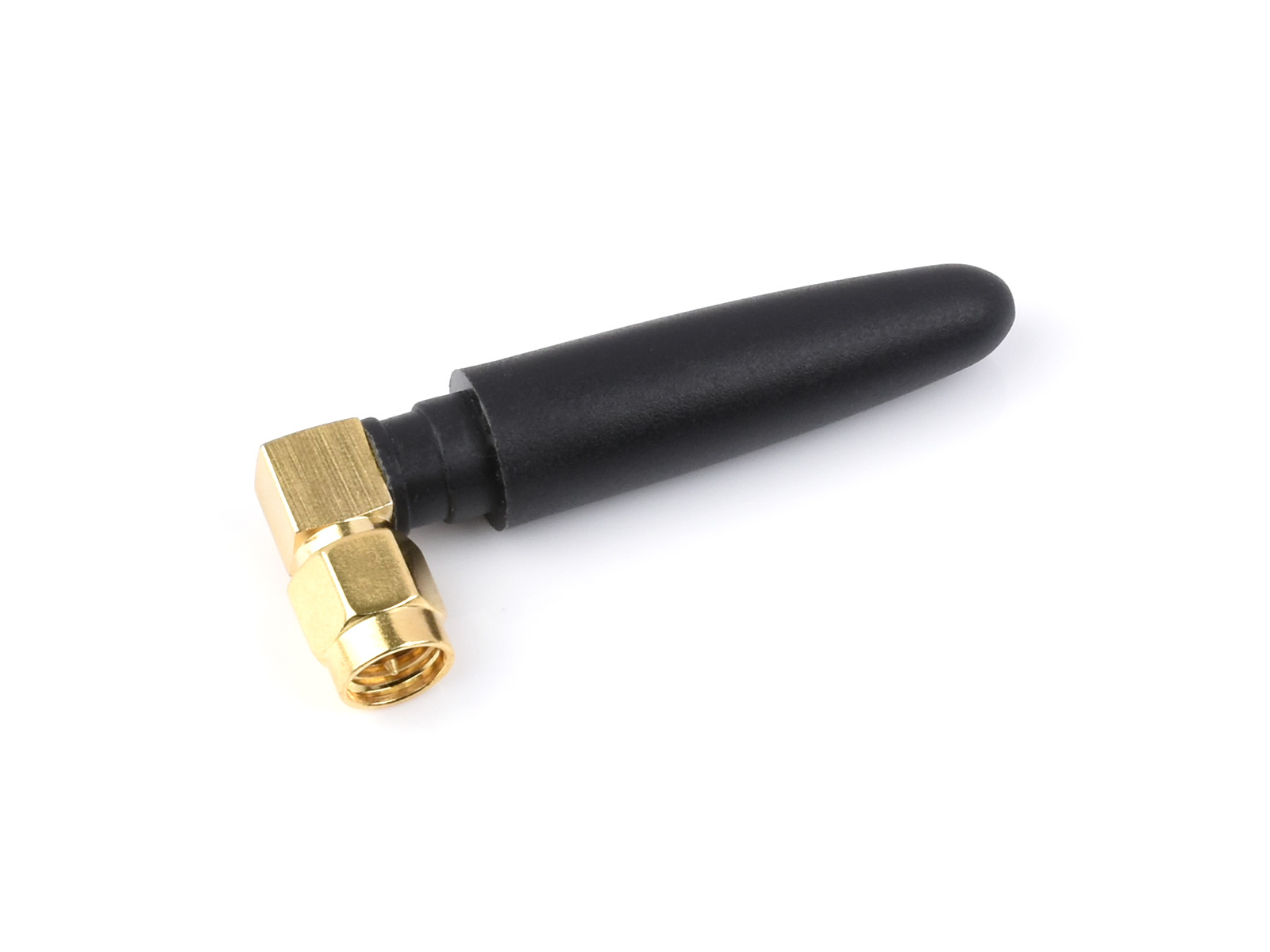

  3. 433MHz小辣椒天线 x1

保修服务（保修1年）

免费保修

保修期内，正常使用下产生的质量问题，比如按键不灵、开关不响应、LED亮度不佳等。
注意：核心器件不属于免费保修范围（包括但不限于CPU、FLASH、 SDRAM 等芯片）。



收费保修

非正常使用情况下产生的质量问题，视损坏程度收取维修费，包括但不限于：
• 供错电压、磕碰、浸水、杂异物进入板内，导致功能损坏
• 用户自行拆卸或焊接零件，修改电路板，导致功能损坏
• 未按用户手册操作，比如供电状态下强行插拔等，导致功能损坏



特殊说明

若产品含有其他配件，配件的保修以其自身保修条款为准，包括但不限于：
• 比如开发板中包含LCD配件，那么，它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品，因国外返修费用高昂，无法保修


售后服务

• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们：点击查看
