树莓派LoRa扩展板 SX1262 915MHz频段

新一代LoRa扩频技术,通信距离达5km,UART控制接口,兼容Arduino/STM32等主控板

型号 SX1262 915M LoRa HAT

SKU 16807

品牌 Waveshare

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

产品简介

【一句话自我介绍】
我是一款树莓派LoRa扩展板,采用SX1262,支持915MHz频段,可通过串口进行数据传输,通信距离达5km。

【我主要做什么】
我采用新一代LoRa扩频技术,通信距离达5km,支持自动中继扩大通信距离。我还支持空中唤醒、无线配置、载波监听、通信密钥等。
相比普通LoRa模块,我通信距离更远、速度更快、功耗更低、安全性和抗干扰性更好,可广泛应用于工业、智能家居和数据采集等多种领域。

【我的特性】
  • 板载Raspberry Pi 40pin GPIO接口,适用于Raspberry Pi系列主板
  • 板载CP2102 USB转UART芯片,方便进行串口调试
  • 引出模组UART控制接口,方便接入Arduino/STM32等主控板
  • 板载4个LED指示灯,方便查看模块运行状态
  • 采用LoRa扩频技术,多达81信道可选,通信距离更远,抗干扰能力更强
  • 支持自动中继组网,多级中继适用于超远距离通信,同个区域可运行多个网络
  • 支持深度休眠和空中唤醒等低功耗功能,适用于电池供电的应用方案
  • 支持用户自行设定通信密钥,且无法被读取,极大提高了用户数据的保密性
  • 支持LBT功能,在发送前监听信道环境噪声,可极大的提高模块在恶劣环境下的通信成功率
  • 支持RSSI信号强度指示功能,用于评估信号质量、改善通信网络
  • 支持无线参数配置,通过无线发送指令数据包,远程配置或读取模块参数
  • 支持定点传输、广播传输、信道监听
  • 提供完善的配套资料手册(Raspberry/STM32等示例程序)

【参数大PK】

PK项 SX1268 470M LoRa HAT SX1268 433M LoRa HAT SX1262 868M LoRa HAT SX1262 915M LoRa HAT
射频芯片 SX1268 SX1262
工作频段 410.125 ~ 493.125MHz 850.125 ~ 930.125MHz
配套天线 470MHz天线(2dBi) 433MHz天线(2dBi) 868MHz天线(2dBi) 915MHz天线(2dBi)
空中速率 0.3kbps ~ 62.5kbps (可编程控制)
发射功率 22.0dBm (10/13/17/22dBm 可编程控制)
接收灵敏度 -147dBm (空中速率2.4kbps)
模组功耗 发射电流:110mA (瞬时功耗)
接收电流:11mA
休眠电流:2uA (LoRa模块软件关断)
发射电流:133mA (瞬时功耗)
接收电流:11mA
休眠电流:2uA (LoRa模块软件关断)
通信接口 UART (TTL电平)
波特率范围 1200bps ~ 115200bps (默认为9600bps)
分包长度 240 Byte (32/64/128/240 Byte可编程控制)
缓存容量 1000 Byte
实测距离 5km (测试环境:晴朗空旷,海拔高度2.5米,天线增益5dBi,空中速率2.4kbps)
供电电压 5V
逻辑电平 3.3V/5V
工作温度 -40~85℃
应用场景 智能家居、工业传感器、楼宇自动化、智能抄表、其他物联网应用
适用区域 中国 欧洲、亚洲、非洲 美洲、大洋洲、亚洲
说明:以上适用区域仅供参考,购买前须先确定当地适用的LoRa频段。

资源简介

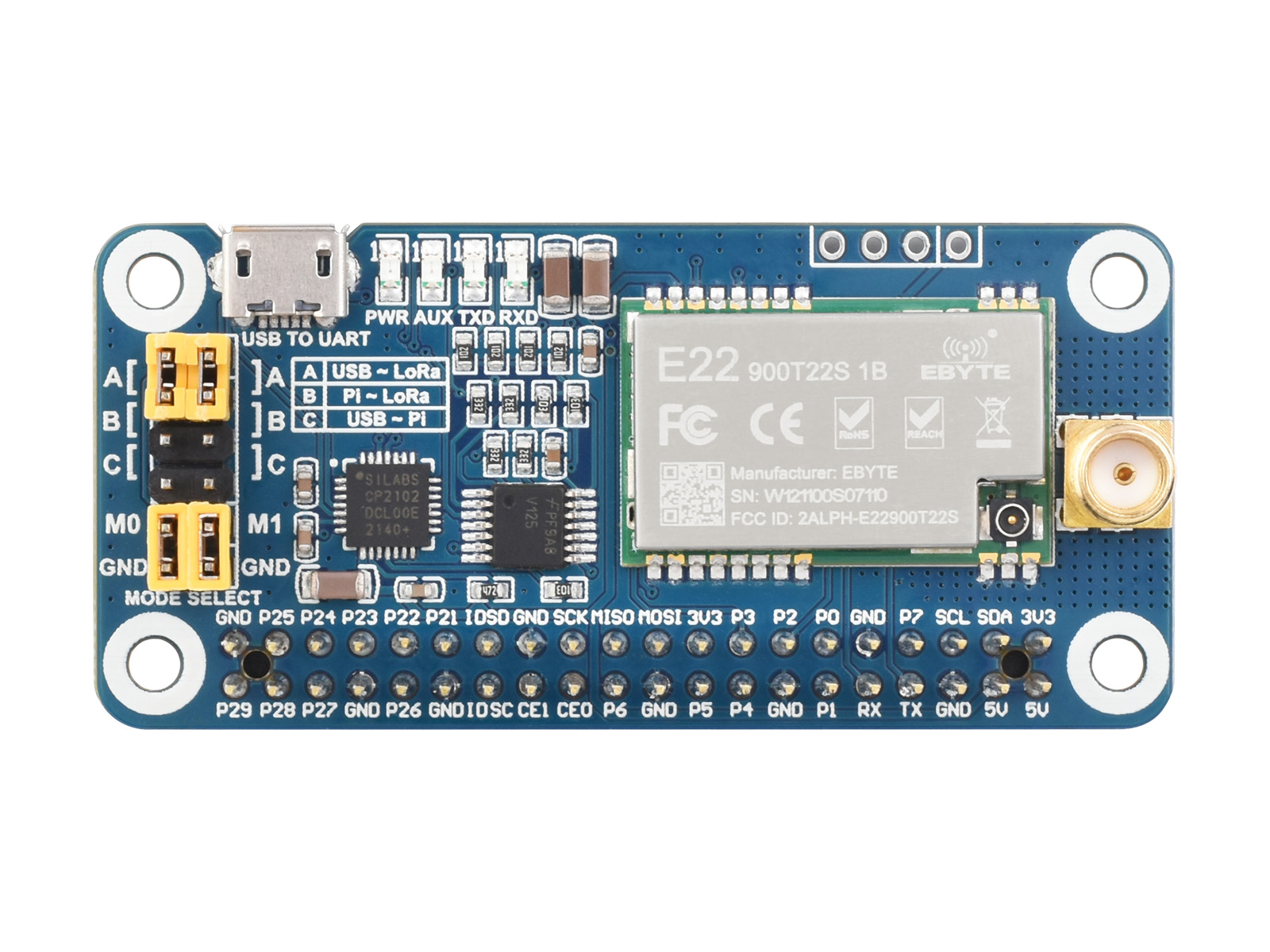

SX1262 868M LoRa HAT Interface

    [ 芯片简介 ]

  1. SX1262 LoRa模组
  2. 74HC125V
    电平转换芯片
  3. CP2102
    USB转UART芯片

    [ 接口简介 ]

  1. Raspberry Pi GPIO接口
    方便接入树莓派
  2. USB TO UART接口
  3. UART排针接口
    方便接入STM32/Arduino等单片机
  4. SMA天线接口
  5. IPEX天线接口

    [ 指示灯/跳线说明 ]

  1. 指示灯
    RXD/TXD:串口收发指示灯
    AUX:辅助指示灯
    PWR:电源指示灯
  2. UART选择跳线
    A:USB转串口控制LoRa
    B:树莓派控制LoRa
    C:USB转串口访问树莓派
  3. LoRa模式选择跳线
    M0短接,M1短接:传输模式
    M0短接,M1不接:配置模式
    M0不接,M1短接:WOR模式
    M0不接,M1不接:深度休眠模式

外形尺寸

产品资料

资料包括:

  • 用户手册
  • 电路原理图
  • 示例程序

下载路径: www.waveshare.net/wiki/SX1262_915M_LoRa_HAT

配置清单

  1. SX1262 915M LoRa HAT x1

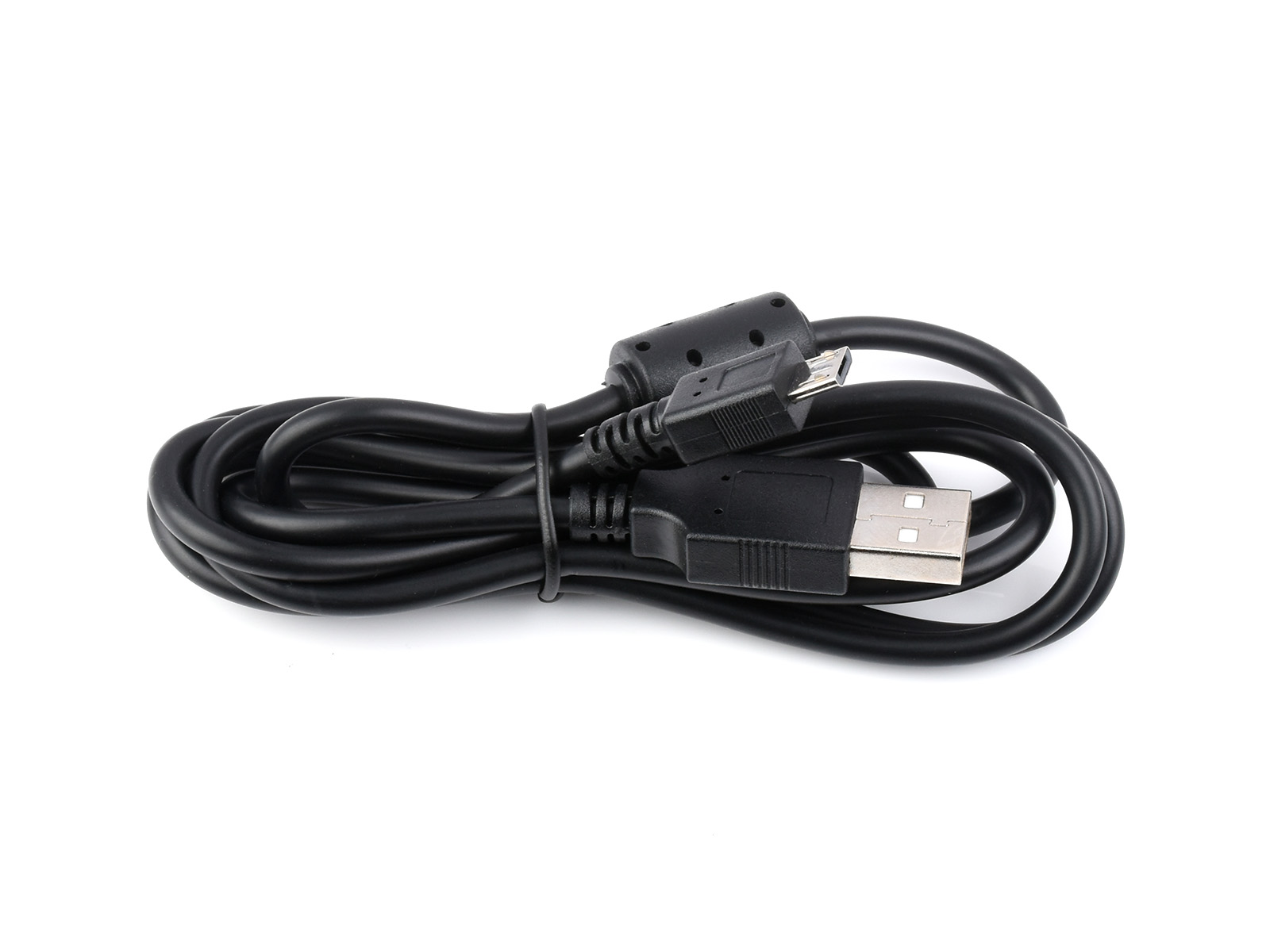

  2. USB线 type A公口 转micro公口 x1
  3. 915MHz小辣椒天线 x1
