树莓派LoRa扩展板 SX1262 868MHz频段 UART控制接口

【成对使用,需要一对,请拍2件】新一代LoRa扩频技术,通信距离达5km,兼容Arduino/STM32等主控板
价格
原价
型号
SX1262 868M LoRa HAT
SKU
16806
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

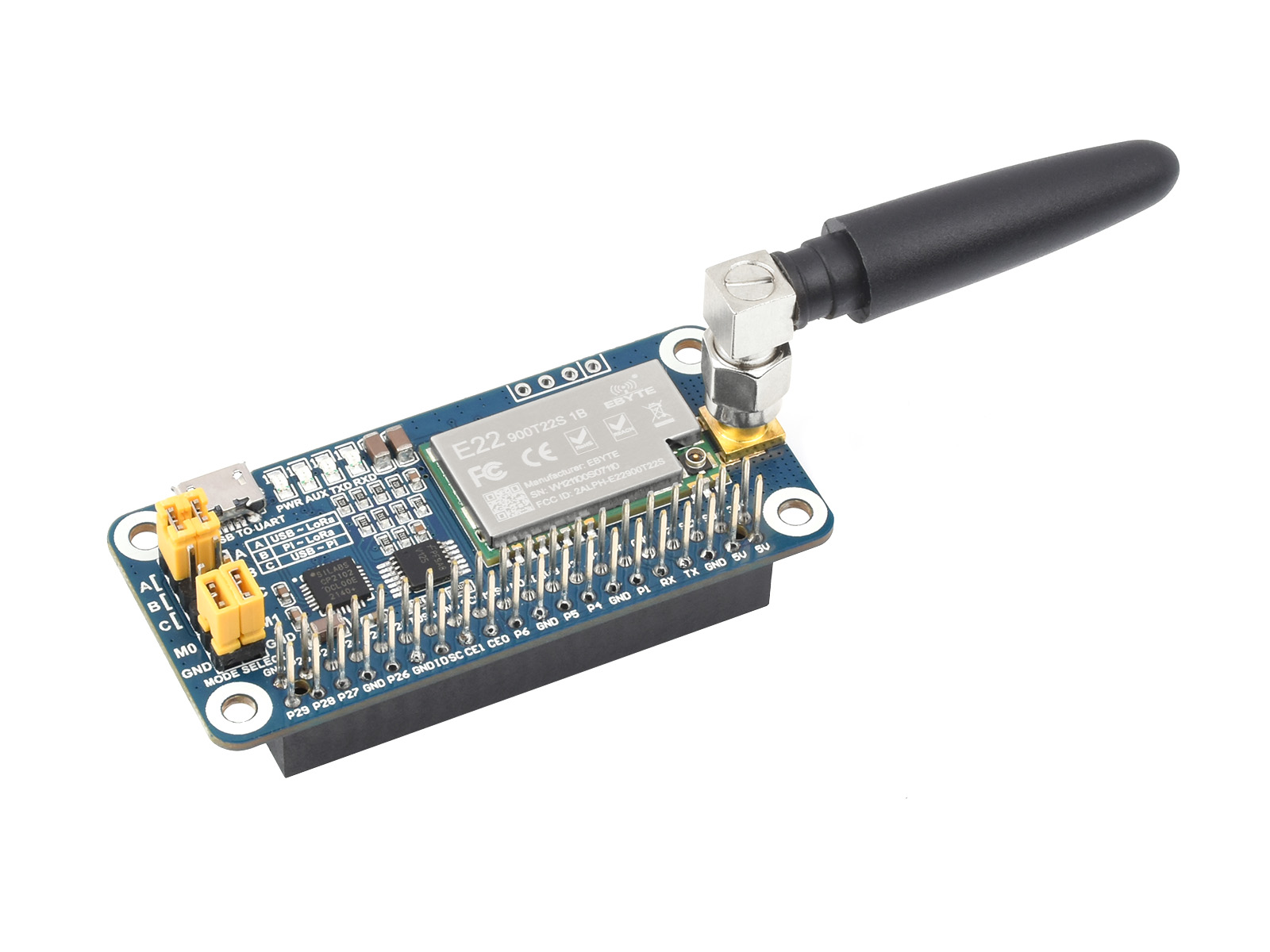

树莓派 LoRa 扩展板

采用 SX1262 / SX1268 模组,多频段可选

树莓派 LoRa 扩展板

本产品不支持 LoRaWAN 协议,如选择支持 LoRaWAN 协议,请选购SX1262 XXXM LoRaWAN HAT

产品特性

本产品采用新一代 LoRa 扩频技术,通信距离达 5km,支持自动中继扩大通信距离。本产品支持空中唤醒、无线配置、载波监听、通信密钥等。相比 SX127X LoRa 模块,本产品通信距离更远、速度更快、功耗更低、安全性和抗干扰性更好,可广泛应用于工业、智能家居和数据采集等多种领域。

  • 采用 SX1262 / SX1268 模组,433M / 470M / 868M / 915M 频段可选
  • 基于 Raspberry Pi 40PIN GPIO 接口,适用于 Raspberry Pi 系列主板
  • 板载 CP2102 USB 转 UART 芯片,方便进行串口调试
  • 引出模组 UART 控制接口,方便接入 Arduino / STM32 等主控板
  • 板载 4 个 LED 指示灯,方便查看模块运行状态
  • 采用 LoRa 扩频技术,多达 81 信道可选,通信距离更远,且抗干扰能力更强
  • 支持自动中继组网,多级中继适用于超远距离通信,同个区域可运行多个网络
  • 支持深度休眠和空中唤醒等低功耗功能,适用于电池供电的应用方案
  • 支持用户自行设定通信密钥,且无法被读取,提高了用户数据的保密性
  • 支持 LBT 功能,在发送前监听信道环境噪声,可极大的提高模块在恶劣环境下的通信成功率
  • 支持 RSSI 信号强度指示功能,用于评估信号质量、改善通信网络
  • 支持无线参数配置,通过无线发送指令数据包,远程配置或读取模块参数
  • 支持定点传输、广播传输、信道监听
  • 提供完善的配套资料手册 (Raspberry Pi / STM32 等示例程序)

版本选择

SX1268 模组:410.125~493.125MHz 频段

SX1268 433M LoRa HAT
SX1268 433M LoRa HAT

适用于欧洲、亚洲、非洲地区
配备 433MHz 天线

SX1268 470M LoRa HAT
SX1268 470M LoRa HAT

适用于中国地区
配备 470MHz 天线

SX1262 模组:850.125~930.125MHz 频段

SX1262 868M LoRa HAT
SX1262 868M LoRa HAT

适用于欧洲、亚洲、非洲地区
配备 868MHz 天线

SX1262 915M LoRa HAT
SX1262 915M LoRa HAT

适用于美洲、大洋洲、亚洲地区
配备 915MHz 天线

请根据当地无线电管理规定选择频率版本

参数选型

型号 SX1268 470M
LoRa HAT
SX1268 433M
LoRa HAT
SX1262 868M
LoRa HAT
SX1262 915M
LoRa HAT
射频芯片 SX1268 SX1262
工作频段 410.125~493.125MHz 850.125~930.125MHz
配套天线 470MHz 天线 (2dBi) 433MHz 天线 (2dBi) 868MHz 天线 (2dBi) 915MHz 天线 (2dBi)
空中速率 0.3kbps~62.5kbps (可编程控制)
发射功率 22.0dBm (10/13/17/22dBm 可编程控制)
接收灵敏度 -147dBm (空中速率 2.4kbps)
模组功耗 发射电流:110mA (瞬时功耗)
接收电流:11mA
休眠电流:2uA (LoRa 模块软件关断)
发射电流:133mA (瞬时功耗)
接收电流:11mA
休眠电流:2uA (LoRa 模块软件关断)
通信接口 UART (TTL 电平)
波特率范围 1200bps~115200bps (默认为 9600bps)
分包长度 240Byte (32/64/128/240 Byte 可编程控制)
缓存容量 1000Byte
实测距离 5km (测试环境:晴朗空旷,海拔高度 2.5 米,天线增益 5dBi,空中速率 2.4kbps)
供电电压 5V
逻辑电平 3.3V/5V
工作温度 -40~85℃
应用场景 智能家居、工业传感器、楼宇自动化、智能抄表、其他物联网应用
适用区域 中国 欧洲、亚洲、非洲 美洲、大洋洲、亚洲
说明:以上适用区域仅供参考,购买前须先确定当地适用的 LoRa 频段

接入 Raspberry Pi 系列主板

基于 Raspberry Pi 40pin GPIO 接口,适用于 Raspberry Pi 系列主板

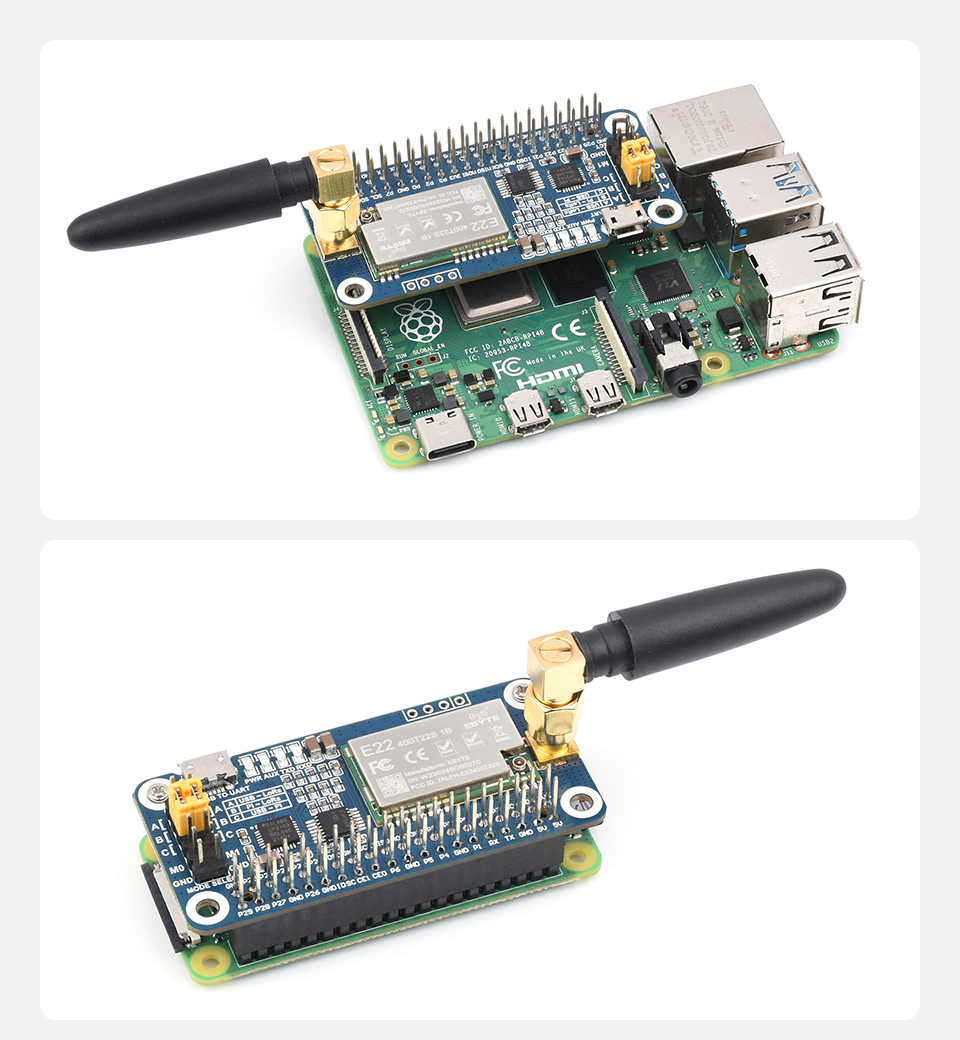

树莓派 LoRa 扩展板接入 Raspberry Pi 系列主板<

图片仅供展示,本产品不含树莓派主板

传输速度快

空中速率最高可达 62.5kbps,是 SX127X 系列 LoRa 的 3 倍

树莓派 LoRa 扩展板传输速度快

支持远距离传输

SX126X 系列 LoRa 扩频传输距离可达 5000 米,与同等功率 SX127X LoRa 模块的传输距离相比,提高了 65% 的传输距离

树莓派 LoRa 扩展板支持远距离传输

支持空中唤醒 低功耗更省电

树莓派 LoRa 扩展板低功耗更省电

支持多种传输方式

定点传输、广播传输、定点广播、信道监听

树莓派 LoRa 扩展板支持多种传输方式 树莓派 LoRa 扩展板支持多种传输方式

资源简介

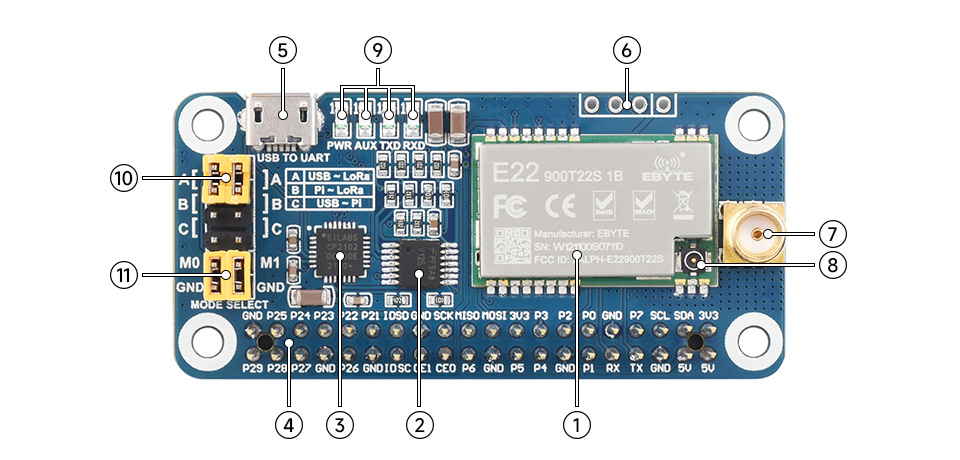

树莓派 LoRa 扩展板 资源简介
  1. SX1268/SX1262 LoRa 模组

  2. 74HC125V

    电平转换芯片

  3. CP2102

    USB 转 UART 芯片

  4. Raspberry Pi GPIO 接口

    方便接入树莓派

  5. USB TO UART 接口

  6. UART 排针接口

    方便接入 STM32/Arduino 等单片机

  7. SMA 天线接口

  8. IPEX 天线接口

  1. 指示灯

    RXD/TXD:串口收发指示灯
    AUX:辅助指示灯
    PWR:电源指示灯

  2. UART 选择跳线

    A:USB 转串口控制 LoRa
    B:树莓派控制 LoRa
    C:USB 转串口访问树莓派

  3. LoRa 模式选择跳线

    M0 短接,M1 短接:传输模式
    M0 短接,M1 不接:配置模式
    M0 不接,M1 短接:WOR 模式
    M0 不接,M1 不接:深度休眠模式

应用示例

智慧无线抄表解决方案

自动化监控采集,减少人力成本;无线传输,无需布线,简单安装
LoRa 扩频,抗干扰能力强,复杂环境下传输稳定

树莓派 LoRa 扩展板 应用示例

应用场景

树莓派 LoRa 扩展板应用场景
工业制造

工业现场短距离取代信号线缆,减少布线,便于管理,提升生产效率

树莓派 LoRa 扩展板应用场景
智能家居

家庭物联网的物理层技术解决方案,绕射性能好,别墅级覆盖无忧

树莓派 LoRa 扩展板应用场景
智慧农场

准确监控每个作业区详细情况,便于统计管理,第一时间发现潜在风险

树莓派 LoRa 扩展板应用场景
酒店方案

支持大数据量接入点,便于后台统一管理,减少巡查人力,提高监管效率

产品展示

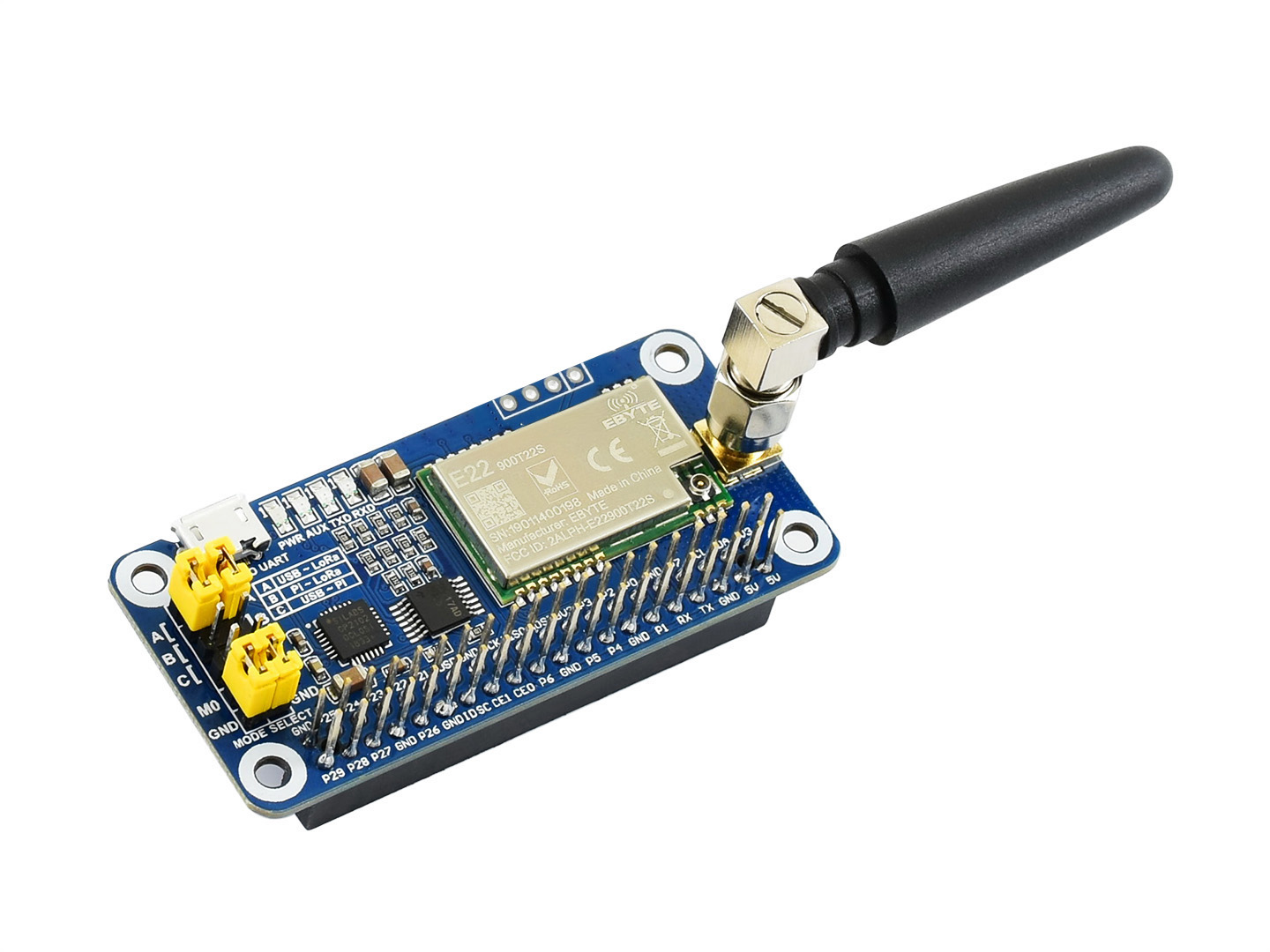

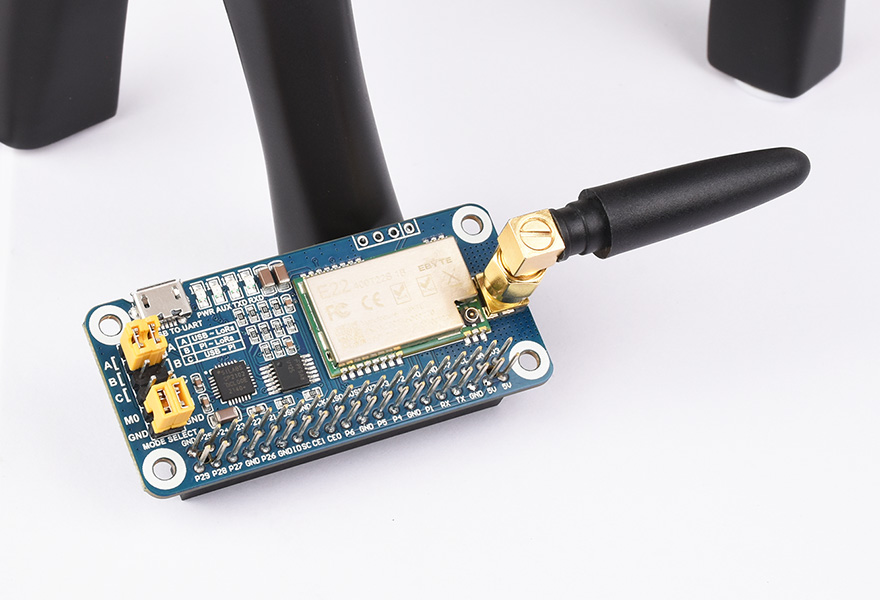

树莓派 LoRa 扩展板 产品展示
树莓派 LoRa 扩展板 产品展示

产品尺寸

树莓派 LoRa 扩展板 产品尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

  1. SX1262 868M LoRa HAT × 1

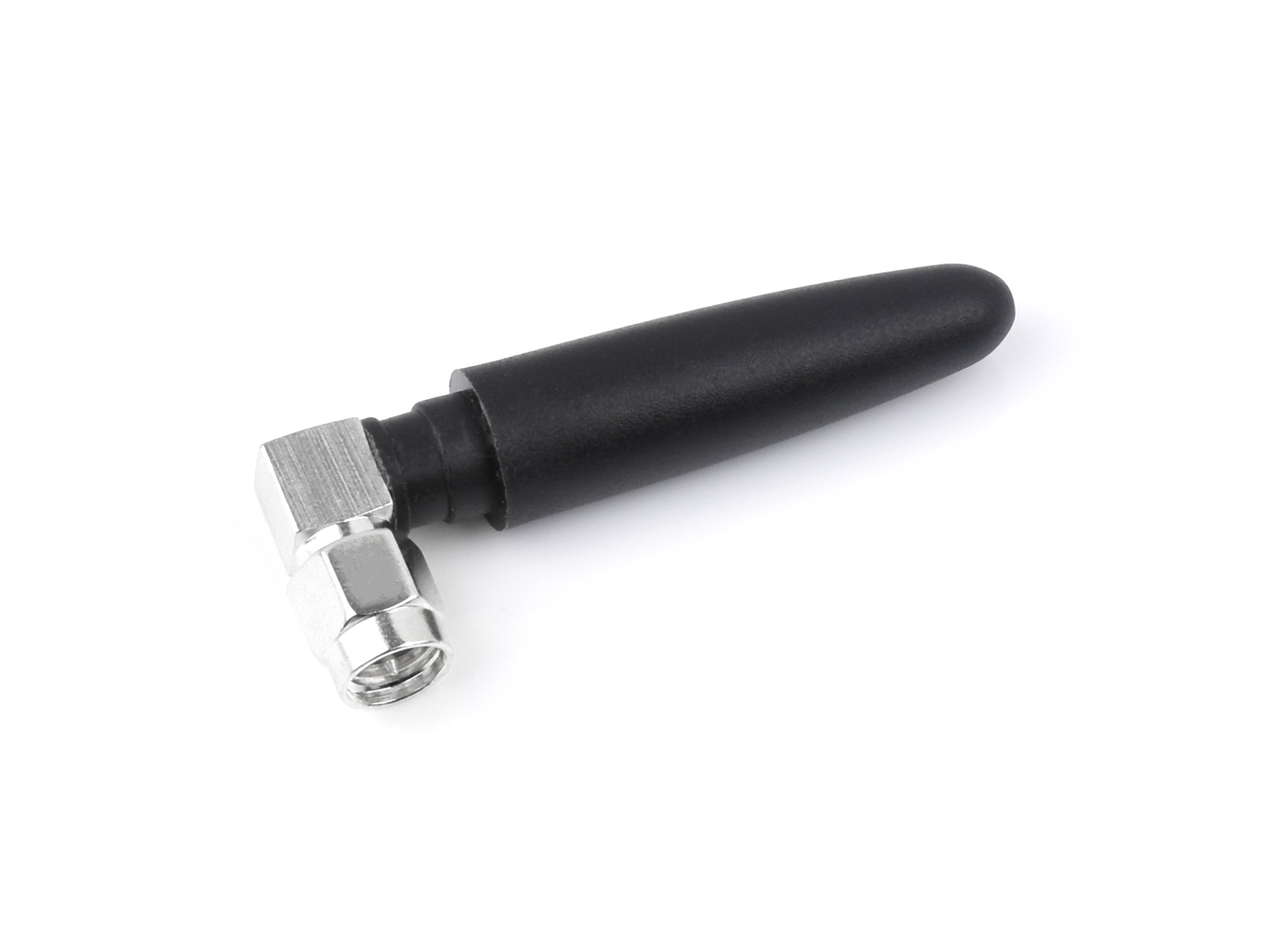

  2. 小辣椒天线 868MHz × 1
  1. USB 线 Type-A 转 Micro-B 约 1.2 米 × 1
  2. 螺丝包 × 1
