SX1262 LoRaWAN/GNSS HAT

SX1262 射频芯片 LoRa 模组,适用于 Sub-GHz 频段网络

SX1262 LoRaWAN/GNSS HAT

产品特性

本系列产品是使用新一代 SX1262 射频芯片的 LoRa 模组,具有通信距离远,抗干扰能力强等特点,适用于 Sub-GHz 频段网络,可选 LF (410~510MHz) 或 HF (850~930MHz) 频段版本,结合 LoRa 网关,可接入 TTN 等服务器组建 LoRaWAN 网络。除了 LoRaWAN 基础版本,还提供了增加 GNSS 功能版本可选,支持使用 GPS 和 BD 等定位功能。

两种版本的共同特性:

  • 基于 Raspberry Pi 40PIN GPIO 接口,适用于 Raspberry Pi 系列主板
  • 新一代 SX1262 比传统 SX1278 的电源效率更高,传输距离更远
  • 适用于 Sub-GHz 频段,结合 LoRa 网关,快速接入 TTN 等云服务器,组建 LoRaWAN 网络

GNSS 版本特性:

  • 板载 L76K 模组,支持 GPS 和 BD 等定位功能,为节点模组提供准确时钟和定位坐标
  • 板载电池座,可接入 ML1220 充电电池,可用于断电保存星历数据和热启动
  • 板载 4 个 LED 指示灯,方便查看模块运行状态
  • 提供完善的配套资料手册 (C 示例程序和使用手册等)

版本选择

LoRaWAN 基础版本

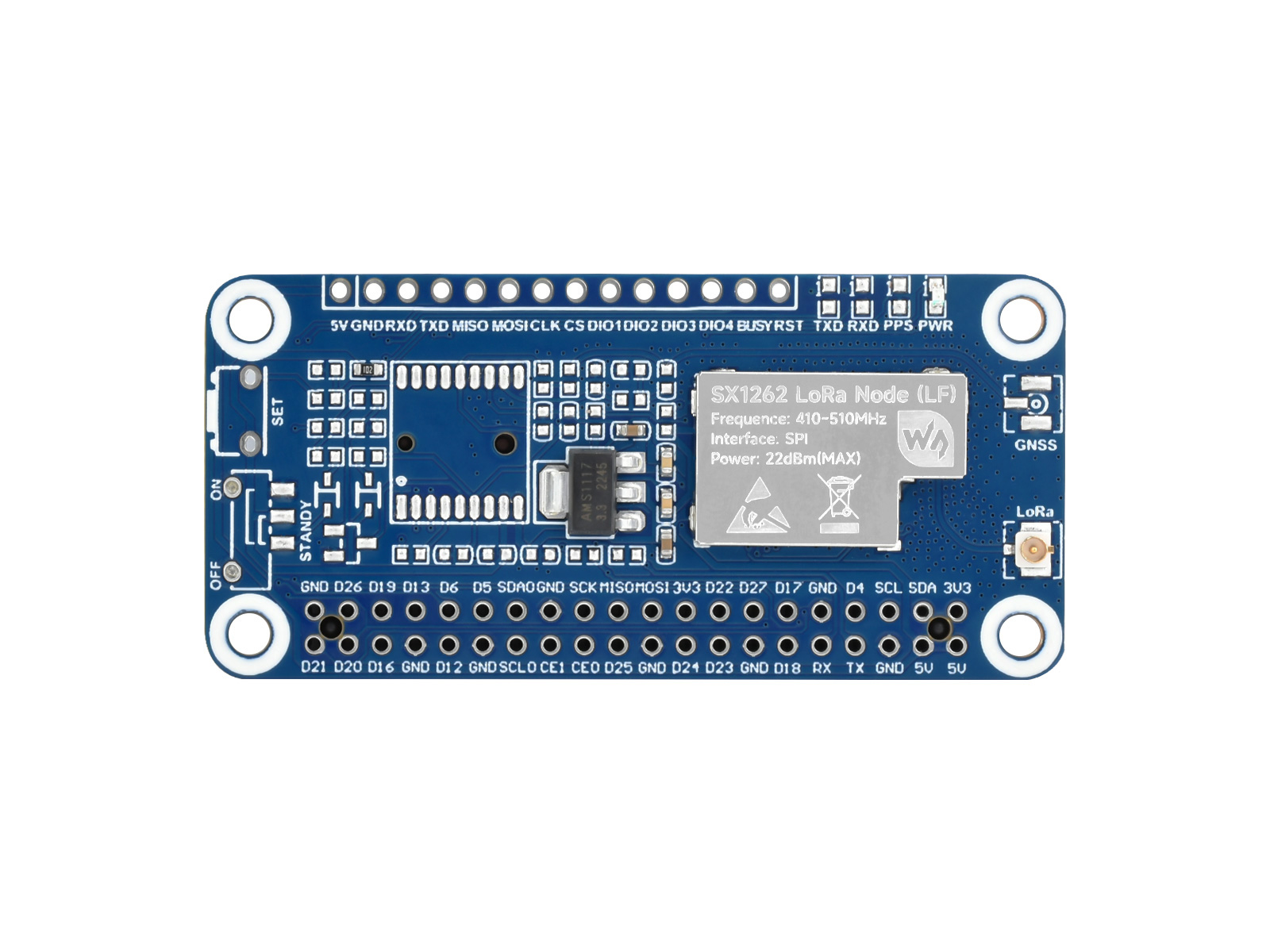

SX1262 433/470M LoRaWAN HAT
SX1262 433/470M
LoRaWAN HAT

适用 LF 频段,配备吸盘天线和 IPEX 转接线

SX1262 868/915M LoRaWAN HAT
SX1262 868/915M
LoRaWAN HAT

适用 HF 频段,配备吸盘天线和 IPEX 转接线

LoRaWAN/GNSS 版本

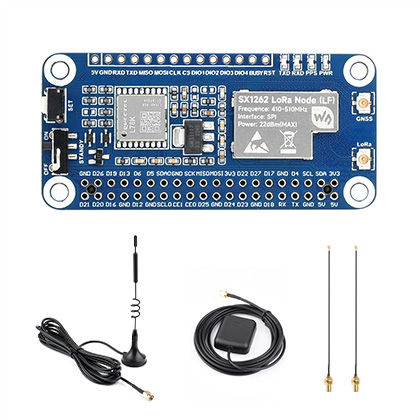

SX1262 433/470M LoRaWAN/GNSS HAT
SX1262 433/470M LoRaWAN/GNSS HAT

适用 LF 频段,配备吸盘天线、GPS 天线和 IPEX 转接线 (2PCS)

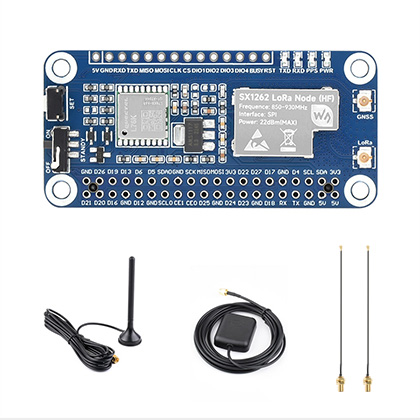

SX1262 868/915M LoRaWAN/GNSS HAT
SX1262 868/915M LoRaWAN/GNSS HAT

适用 HF 频段,配备吸盘天线、GPS 天线和 IPEX 转接线 (2PCS)

请根据当地无线电管理规定选择频率版本

产品参数

LoRa 相关参数
射频芯片 SX1262
工作频段 LF:410 ~ 510MHz
HF:850 ~ 930MHz
信号调制 LoRa / (G)FSK
通信速率 LoRa:0.018 ~ 62.5Kbps
(G)FSK:0.6 ~ 300Kbps
发射功率 22dBm@3.3V
扩频因子 SF7 ~ SF12
工作电压 3.3V
模组耗流 发射电流:107mA@22dBm
接收电流:5.3mA@125KHz
通信接口 SPI
工作温度 0 ~ 50℃
接口类型 40PIN GPIO 排座
GNSS 相关参数
GNSS 模组 L76K
GNSS 类型 GPS/GLONASS/BDS/QZSS
L1 接收机类型(通道数) 32 跟踪 / 72 捕获
A-GNSS 支持
灵敏度
(自动捕获,重捕获,跟踪)
-148dBm,-160dBm,-162dBm
TTFF
(首次定位时间)
冷启动
30s, Autonomous
5.5s, With AGNSS
位置精度 2.0m CEP
速度精度 0.1m/s
加速度精度 (Max) 0.1m/s²
UART 波特率 范围:4800~115200bps
默认:9600bps
GNSS 数据更新频率 Max:5Hz
默认:1Hz

接口定义

SX1262 LoRaWAN/GNSS HAT 接口定义

资源简介

SX1262 LoRaWAN/GNSS HAT 资源简介
  1. SX1262

    LoRa 模组

  2. L76K

    GNSS 模组

  3. 电源芯片

    5V 转 3.3V LDO

  4. STANDY 开关

    OFF:关闭 STANDY,正常工作
    ON:打开 STANDY, NMEA 停止输出

  5. SET 按键

    按下唤醒休眠的 GNSS 模组

  1. GNSS 模组 IPEX 1 代座子

    L76K 天线接口

  2. LoRa 模组 IPEX 1 代座子

    LoRa 天线接口

  3. 状态指示灯

    PWR:电源指示灯
    RXD/TXD:串口收发指示灯
    PPS:GPS 状态指示灯

  4. Raspberry Pi 40PIN GPIO 接口

    方便接入树莓派系列主板

  5. LoRa 模组和 GNSS 模组的引脚接口

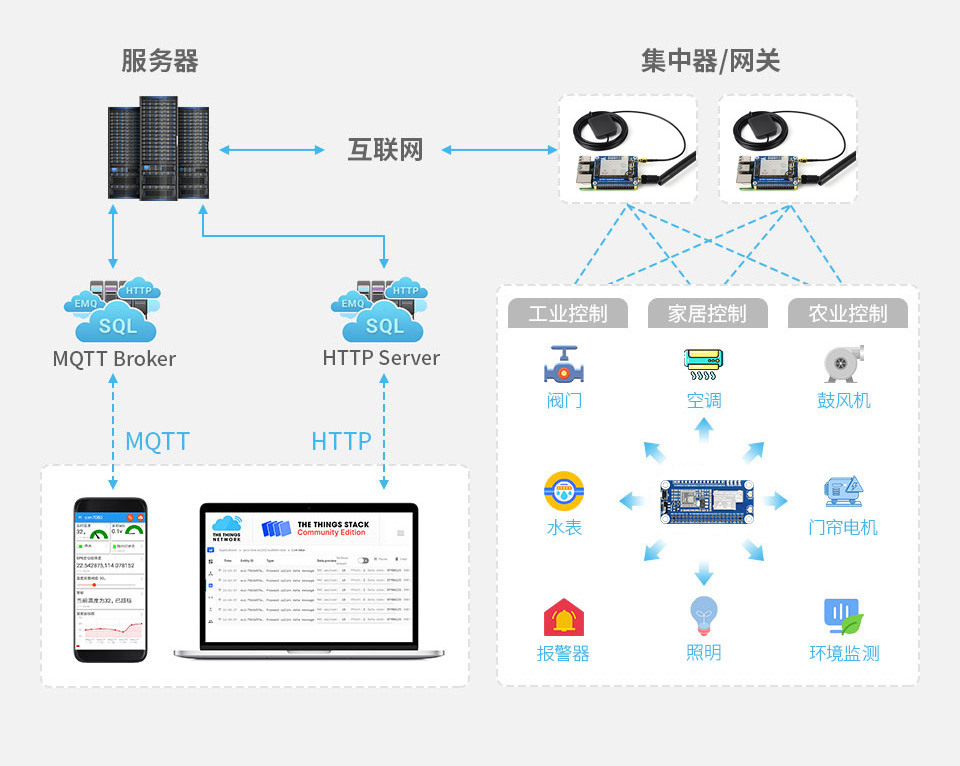

应用示例

工业、智能家居和数据采集

SX1262 LoRaWAN/GNSS HAT 应用示例

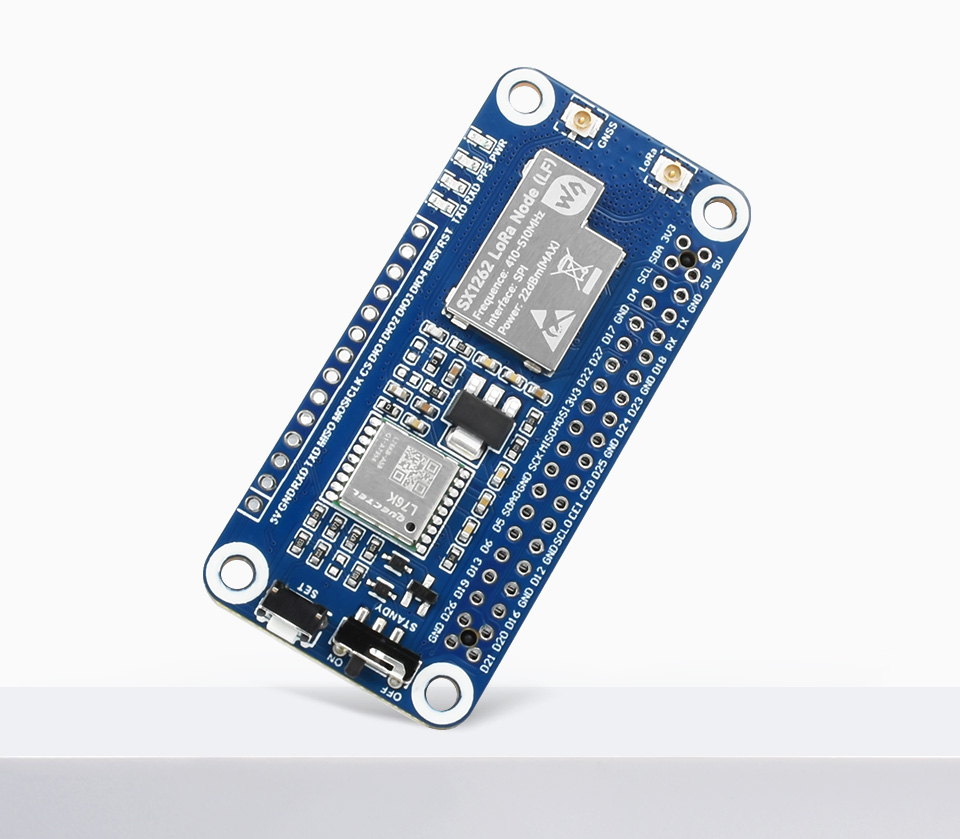

产品展示

SX1262 LoRaWAN/GNSS HAT 产品展示
SX1262 LoRaWAN/GNSS HAT 产品展示

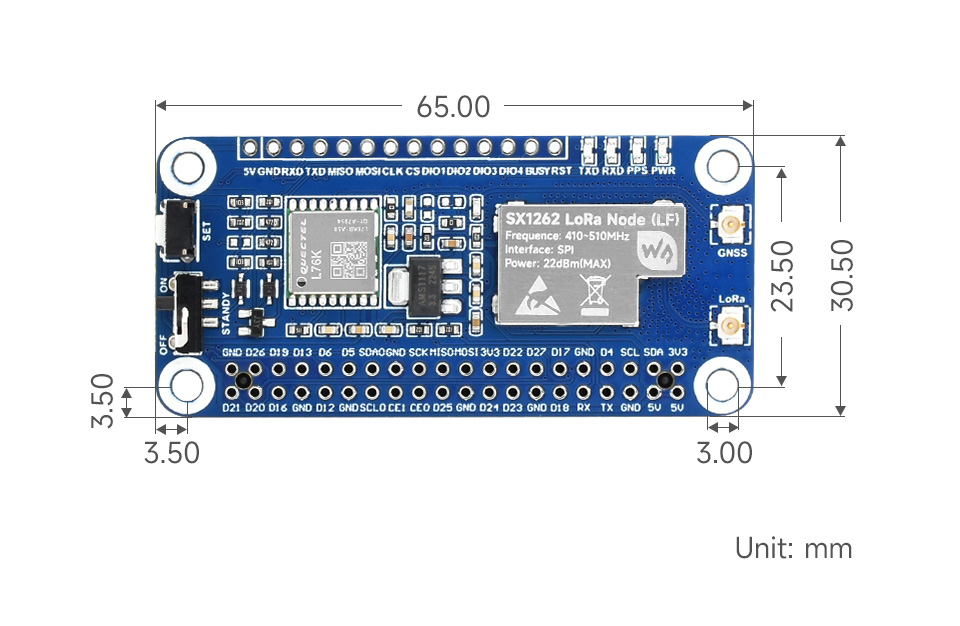

产品尺寸

SX1262 LoRaWAN/GNSS HAT 产品尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

  1. SX1262 433/470M LoRaWAN HAT× 1
  2. 433/470M 吸盘天线 × 1
  3. IPEX 1 代 转 SMA 转接线 约 17CM × 1
  1. 铜柱包 × 1
  2. 2×20PIN 长排座 × 1
