产品简介
产品用途 |
对STM8的QFP44封装0.8mm的引脚间距的单片机进行烧写、测试 |
适用型号 |
STM8的QFP44封装及引脚兼容的相关型号,如:
STM8S105SxTxC / STM8S207SxTxC / STM8S208SxTxC |
特点 |
1. 通过SWIM接口,可直接对相关型号进行测试、烧写
2. 晶振可更换
3. 以排针方式引出所有引脚,引脚间距为2.54mm(100mil) |
规格尺寸
STM8 QFP44 编程座/测试座适用芯片详细规格,以及适配座外形尺寸:
型号 |
引脚间距(mm) |
脚位 |
A*B(mm) |
C*D(mm) |
E(mm) |
G*H(mm) |
IC51-0444-467 |
0.8 |
44 |
10*10 |
13.9*13.9 |
11.5*11.5 |
34*37 |
示意图
(仅供参考,详细数据请查看编程座PDF及实物) |
产品图片

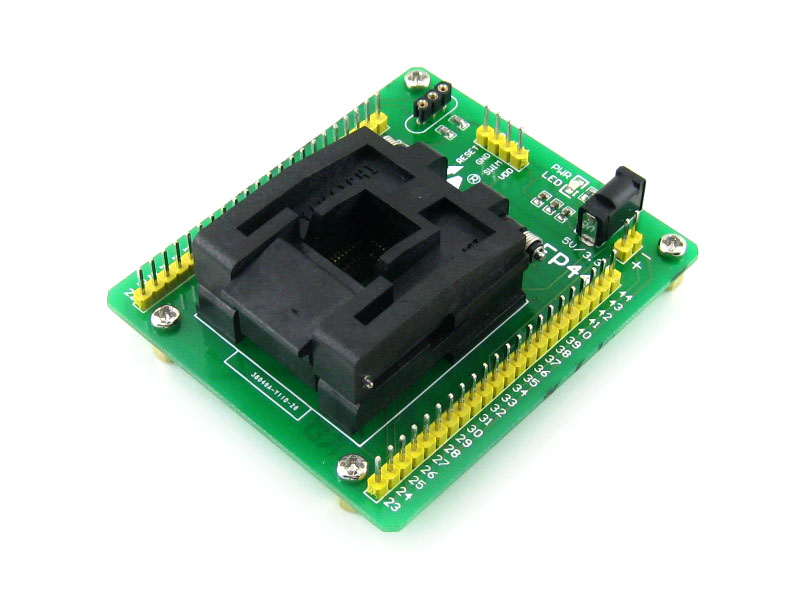

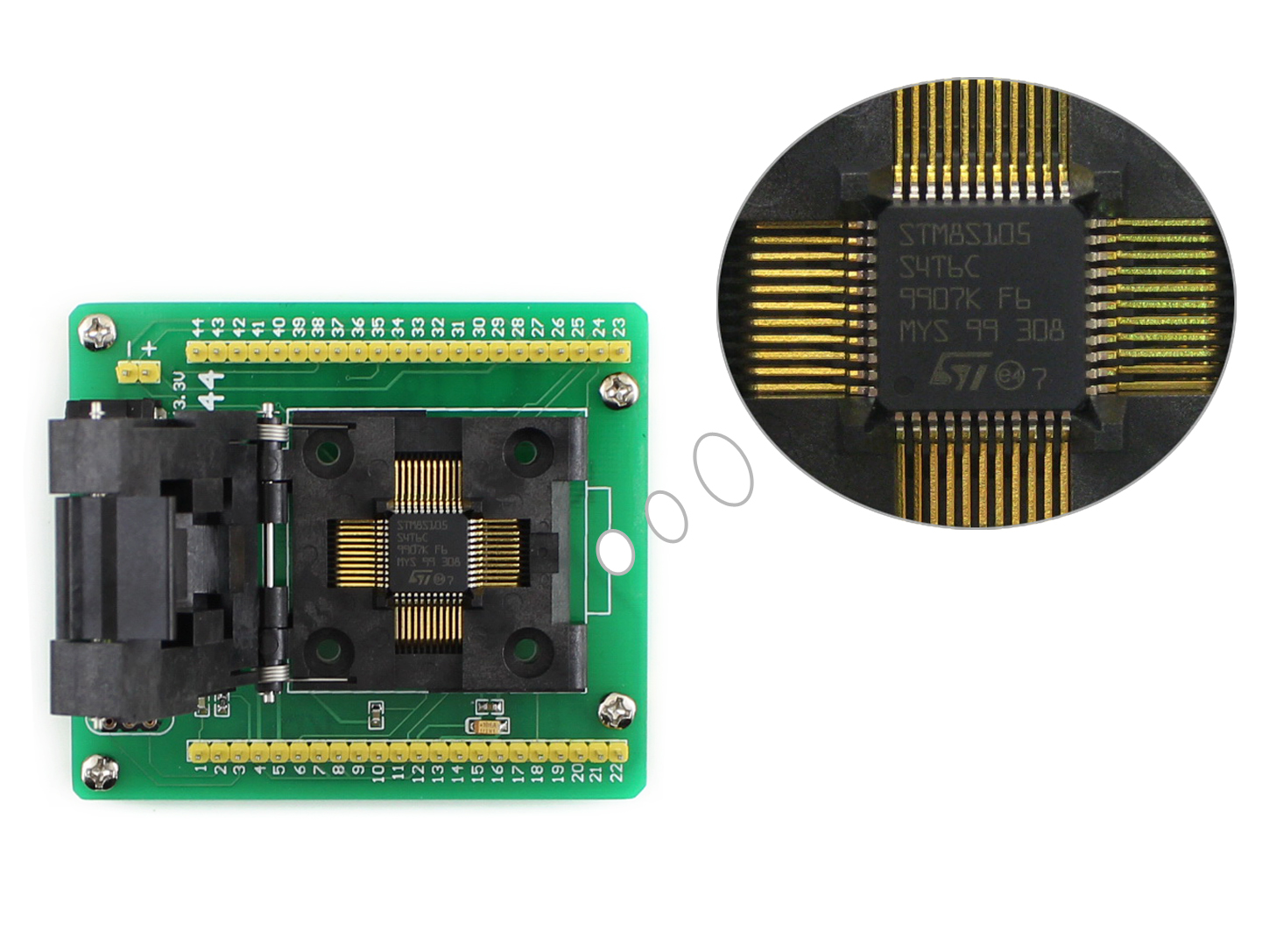

STM8 QFP44 编程座/测试座实物图片:
|

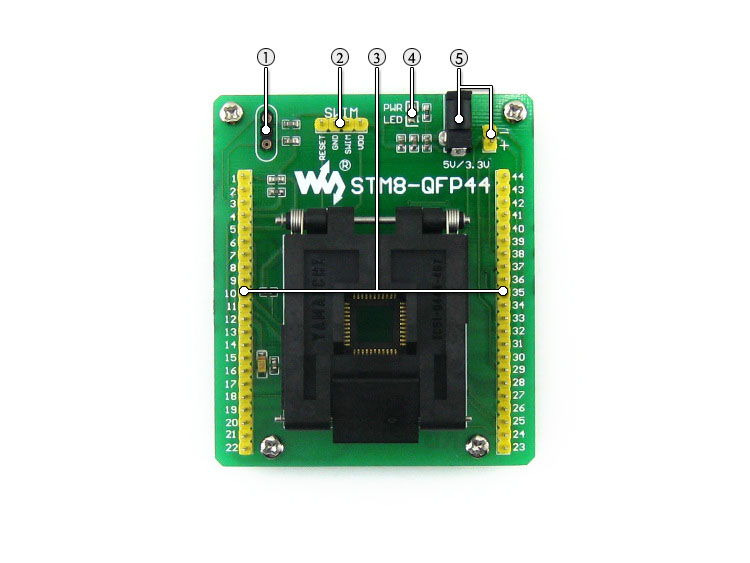

[ STM8-QFP44 专用测试座简介 ]
- 晶振插孔
接入两侧圆孔(中间孔悬空)
- SWIM仿真/编程接口
ST-LINK或ST-LINK/V2等编程器接入口
- MCU引脚排针
对引脚进行标识,方便测试
- 电源LED
- 电源输入接口
接入DC5V/3.3V
|

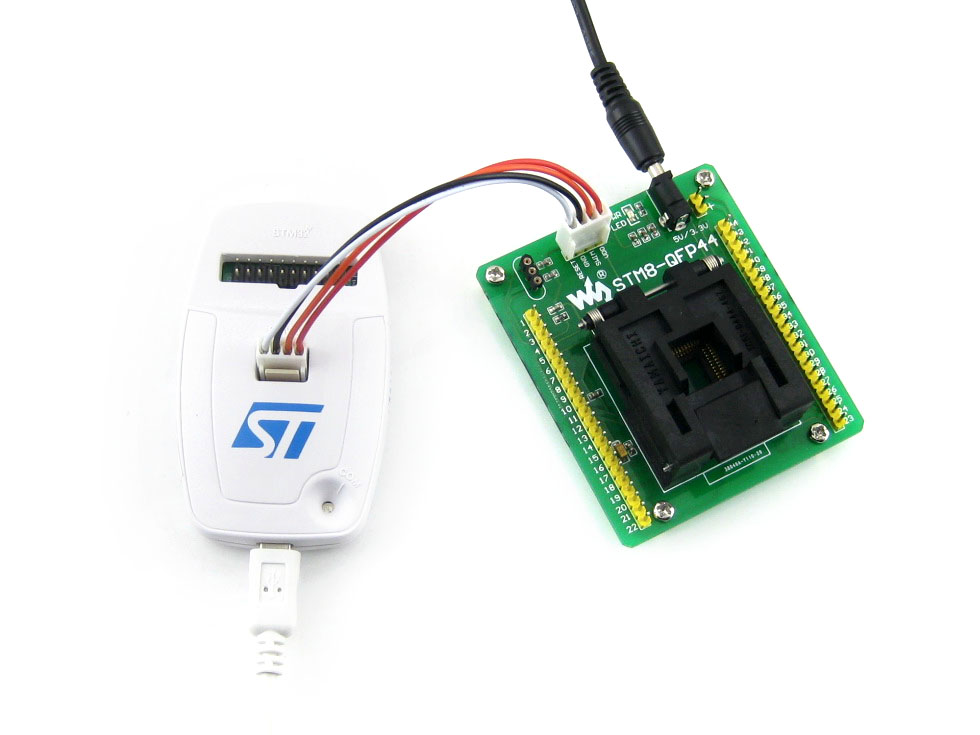

编程接口定义
STM8 QFP44 编程座/测试座板载SWIM标准编程接口,引脚定义如下所示:
SWIM 接口定义
