STM32F072B-DISCO STM32F072RBT6开发板 评估板

产品简介

STM32F072B-DISCO 是ST公司推出的一款针对STM32F0系列设计的 Cortex-M0 开发板。

开发板基于STM32F072RBT6设计，开发板还集成了ST-LINK/V2仿真下载器（但仅对外提供SWD接口），
免除您另外采购仿真器或下载器的麻烦。更增添了三轴数字陀螺仪L3GD20，触摸感应按键，一个USB Mini-B接口，RF EEprom 接口等等。

ST提供丰富的示例程序，让您更快速的入门STM32F0单片机。一起来释放您的创造力吧！

特点

• STM32F072RBT6微控制器
  • 128KB FLASH，16 KB SRAM
  • 64引脚，LQFP封装
• 开发板集成ST-Link/V2的仿真调试器（但仅对外提供SWD接口）
• 电源
  • 可通过USB接口供电或采用外部供电5V
  • 可同时对外供5V和3V电源
• 传感器
  • L3GD20 （三轴数字陀螺仪）
• 指示灯
  • LD1：USB通信指示灯
  • LD2：电源指示灯
  • LD3：用户指示灯
  • LD4：用户指示灯
  • LD5：用户指示灯
  • LD6：用户指示灯
• 按键
  • 复位按钮
  • 用户按钮
  • 触摸感应按键（可当做一个线性触摸感应器 或 四个独立触摸感应器）
• USB用户接口(Mini-B)
• RF EEprom 接口
• 规则的引出了所有IO口，方便做相关实验

开发资料

STM32F072B-DISCO出厂演示视频： www.waveshare.net/wiki/STM32F072B-DISCO

产品图片

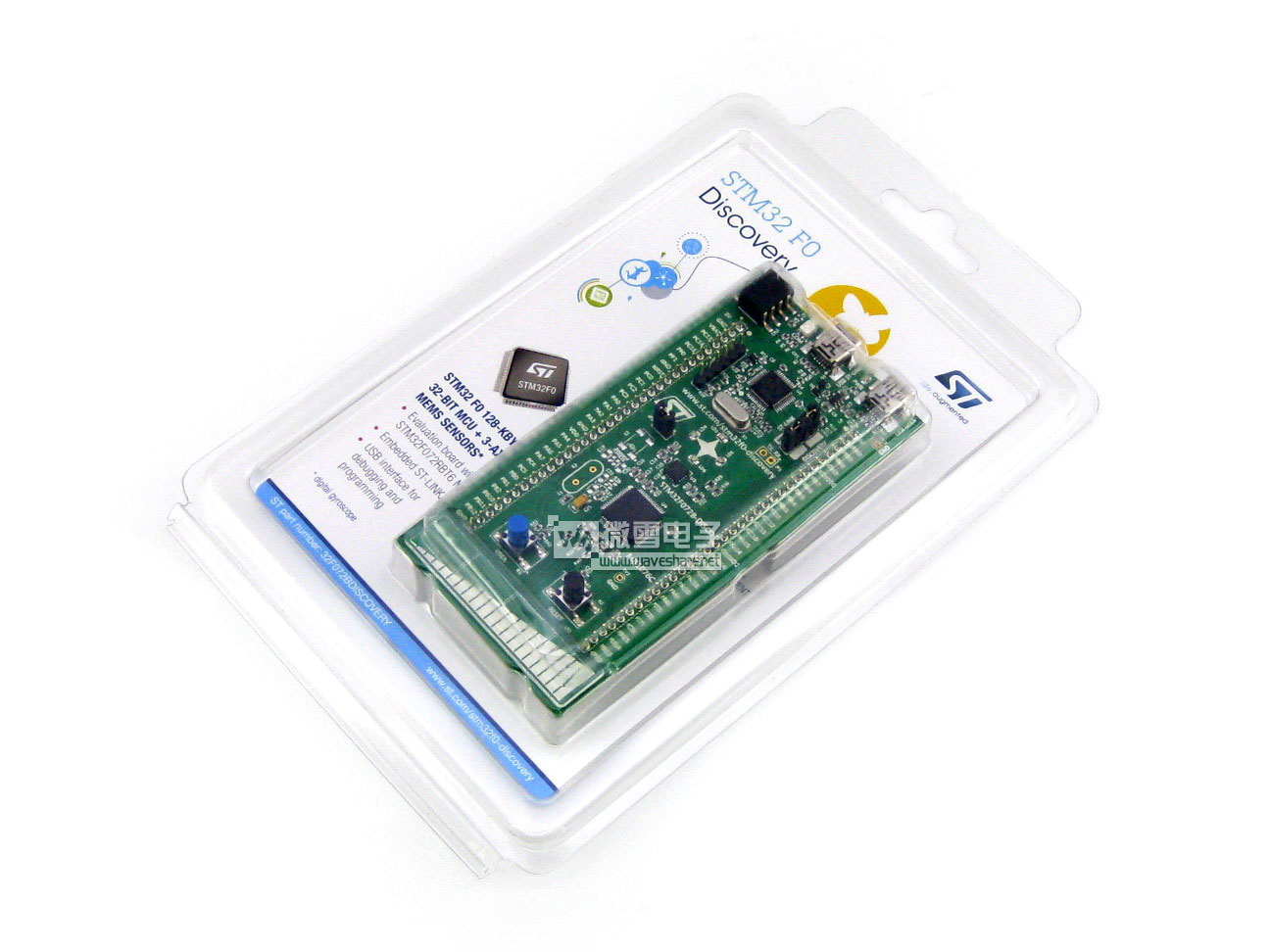

STM32F072B-DISCO 带包装正面图

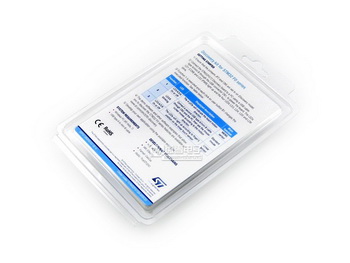

STM32F072B-DISCO 带包装反面图

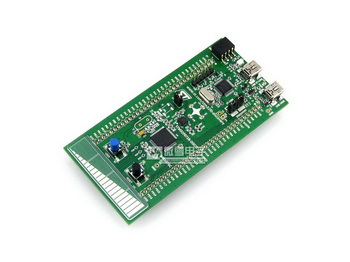

32F072BDISCOVERY 开发板 图一

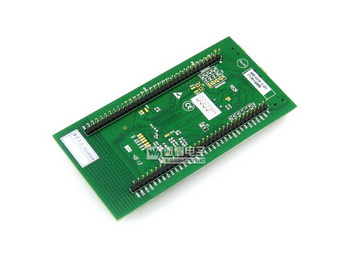

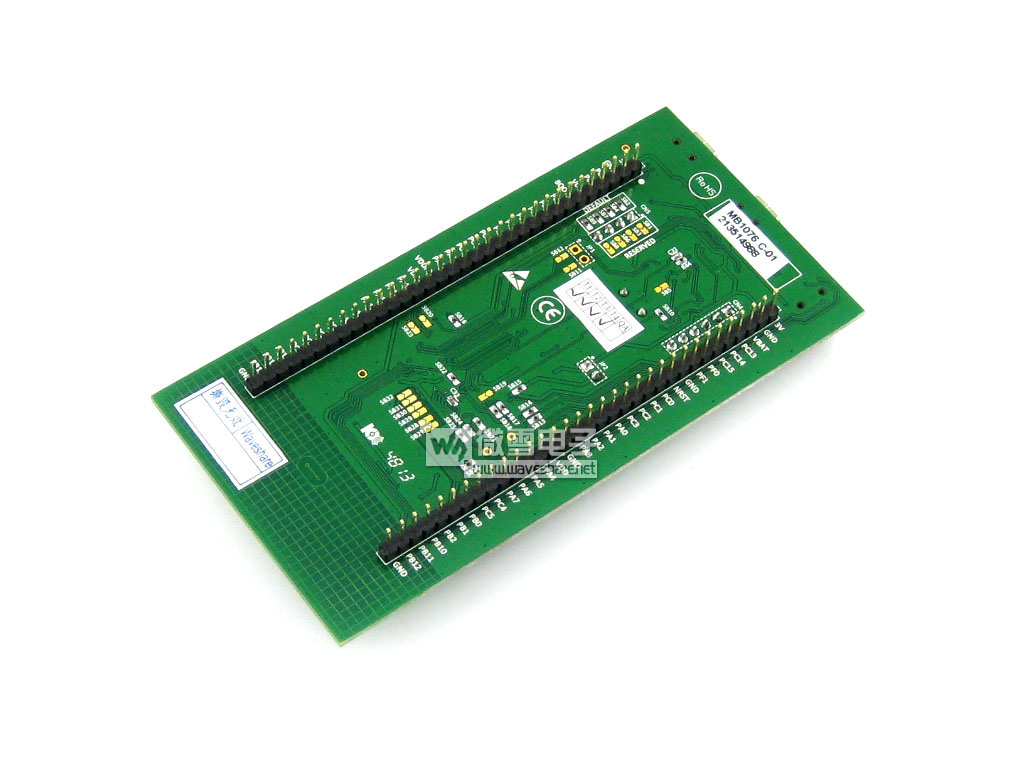

32F072BDISCOVERY 开发板 图二

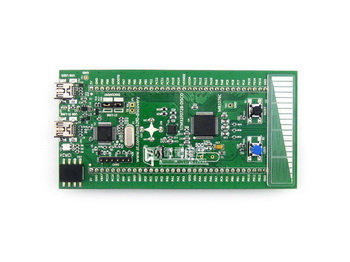

32F072BDISCOVERY 开发板 图三

外形尺寸
