产品简介

【自我介绍】

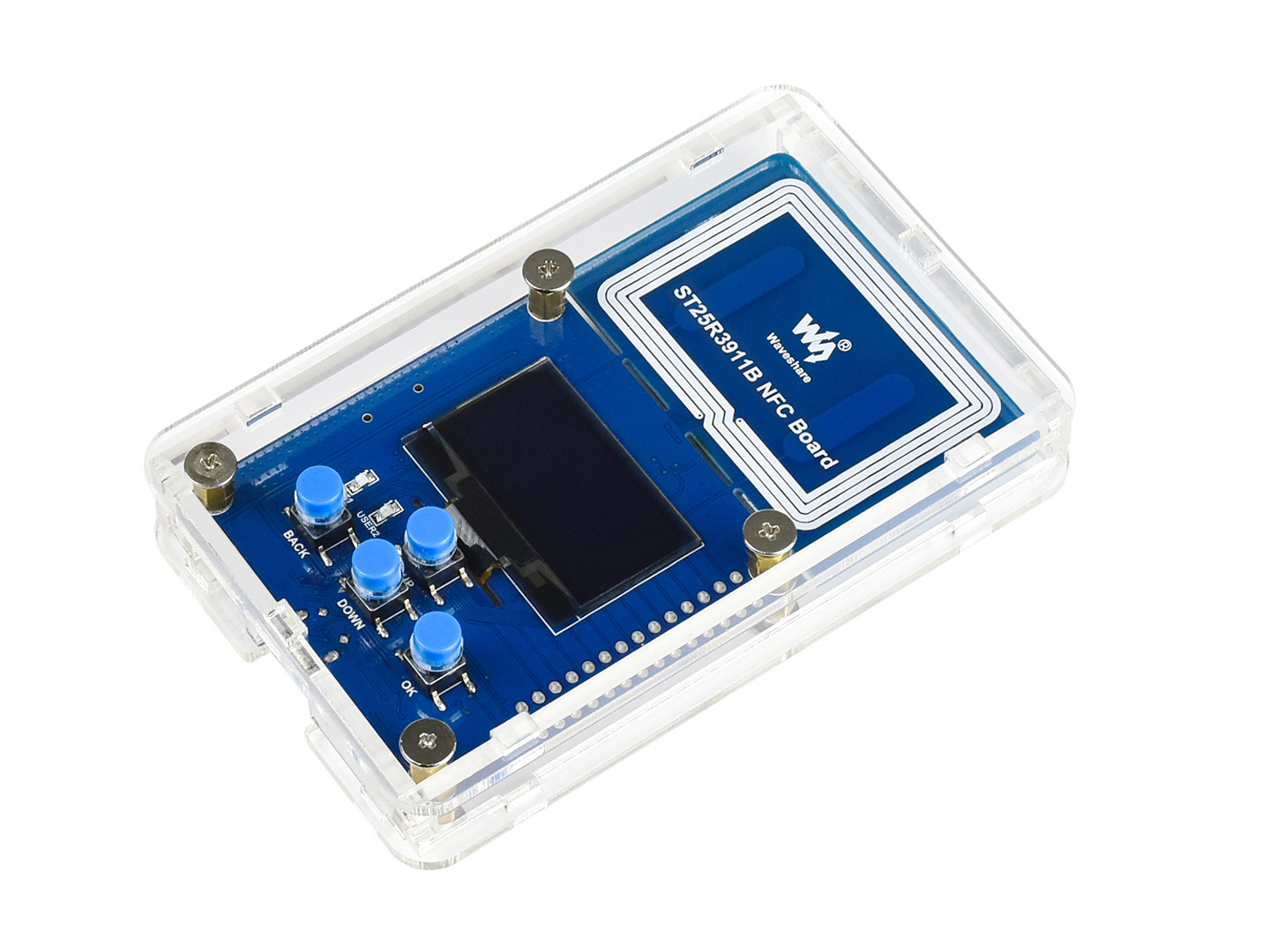

我是一款基于ST25R3911B的近场通信(NFC)开发套件,带STM32F103R控制器,板载OLED、用户按键等外设资源和常用接口,是你学习和开发NFC的不错选择。
我支持多种NFC协议,输出功率可达1.4W,带低功耗电容唤醒,适用于诸如门禁、票务、工业、医疗及消费等用户要求最佳RF性能和灵活性以及低功耗的各种应用。

【我的特点】

  • 支持ISO18092、ISO14443A、ISO14443B 、ISO15693、FeliCa™等多种协议
  • 采用差分天线设计,输出功率可达1.4W,感应距离更远
  • 内置低功耗电容传感器,支持感应和电容式唤醒,无需开启读卡器磁场,即可感应卡片是否存在
  • 板载STM32F103R8T6控制器,方便直接学习评估或开发集成,无须外接其他主控板
  • 板载1.3寸OLED屏幕,方便用户可视化操作
  • 板载SRAM存储芯片,再也不怕内部RAM不够用了
  • 板载Micro SD卡槽,可外接TF卡以便存储待传输的NFC数据
  • 板载四个按键及两个用户指示灯,方便用户调试
  • 板载下载接口、串口调试接口,并引出未占用的IO口,方便用户外接其他设备
  • 配套定制的亚克力外壳,多一层保护且美观防尘
  • 提供完善的配套资料手册及示例程序
【我的参数】
  • NFC芯片:ST25R3911B
  • 工作频段:13.56MHz
  • 输出功率:1.4W (max)
  • 通信接口:SPI
  • 支持协议:
    • ISO18092 (NFCIP-1) 主动P2P
    • ISO14443A、ISO14443B和FeliCa™
    • ISO15693
    • 其他标准和自定义协议 (如MIFARE™ Classic)
  • 供电电压:5V
  • 工作电压:3.3V

资源简介

ST25R3911B NFC Board Interface

    [ 芯片简介 ]

  1. STM32F103R8T6
    内  核:ARM® 32-bit Cortex™-M3
    工作频率:72MHz
    工作电压:2.0V-3.6V
    封  装:LQFP64
    存储资源:64kB Flash,20kB SRAM
    接口资源:2 x SPI,3 x USART,
                     2 x I2C,1 x CAN,1 x USB
    模数转换:2 x AD(12位, 16通道)
  2. ST25R3911B
    NFC芯片 ,芯片别名AS3911B
  3. 23LC1024
    SRAM芯片,1Mbit
  4. CP2102
    USB转UART芯片,方便调试
  5. SPX3819
    3.3V电源稳压芯片

    [ 其他资源接口说明 ]

  1. 1.3寸OLED显示屏
    蓝色屏,分辨率为128×64,SH1106驱动
  2. 用户按键
    四个用户按键,方便使用
  3. 用户指示灯
    两个用户指示灯
  4. MCU未占用的引脚接口
  5. USB转UART接口
  6. Micro SD卡接口
  7. SWD下载接口
  8. NFC感应线圈
  9. UART控制引脚设置焊点
    RXD:默认接RXD2,可通过0欧电阻修改成RXD1
    TXD:默认接TXD2,可通过0欧电阻修改成TXD1

使用示例

NFC刷新 4.2inch NFC-Powered e-Paper 墨水屏画面

ST25R3911B NFC Board刷图示例
注意:本产品不包括示意图中的4.2inch NFC-Powered e-Paper 和 Micro SD Card 16GB,如有需要,请另行购买。

外形尺寸

ST25R3911B NFC Board尺寸

产品资料

资料包括:

  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料

下载路径: www.waveshare.net/wiki/ST25R3911B_NFC_Board

配置清单

  1. ST25R3911B NFC Board × 1
1
本产品若用于刷新无源NFC电子墨水屏,还须另购Micro SD Card 16GB。默认整机发货,无须自行组装。
