ST-LINK/V2 (CN) 国内版 ST 仿真器 下载器 烧录器

支持STM32和STM8 JTAG / SWD/SWIM接口

型号 ST-LINK/V2 (CN)

SKU 5822

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

产品简介

ST-LINK/V2是一款可以在线仿真以及下载STM8以及STM32的开发工具。

基本属性

  • ST-LINK/V2是ST意法半导体为评估、开发STM8系列和STM32系列MCU而设计的集在线仿真与下载为一体的开发工具。
  • STM8系列通过SWIM接口与ST-LINK/V2连接;
    STM32系列通过JTAG / SWD接口与ST-LINK/V2连接。
  • ST-LINK/V2通过高速USB2.0与PC端连接。
stm8 stm32 仿真器 编程器ST-LINK-V2

支持的软件

  • ST-LINK Utility v2.0(及以上版本)
  • STVD Version 4.2.1(及以上版本)
  • STVP Version 3.2.3(及以上版本)
  • IAR EWARM Revision v6.20(及以上版本)
  • IAR EWSTM8 Revision v1.30(及以上版本)
  • KEIL RVMDK Revision v4.21(及以上版本)
  • ATOLLIC
  • TASKING

支持的器件

  • 支持所有带SWIM接口的STM8系列单片机
  • 支持所有带JTAG / SWD接口的STM32系列单片机

新器件不断增加中......

Microcontrollers supported by STVP release 3.2.8

Product line Microcontroller
STM32 STM32F100xx, STM32F101xx, STM32F102xx, STM32F103xx, STM32F105xx, STM32F107xx, STM32F2xxx, STM32F4xxx,

STM32L15xx6, STM32L15xx8,STM32L15xxB, STM32L151xC, STM32L151xD, STM32L152xC, STM32L152xD, STM32L162xD,

STM32TS60,

STM32W108C8, STM32W108xB, STM32W108xC, STM32W108xZ
STM8 STM8AF51x, STM8AF52x, STM8AF61x, STM8AF62x,STM8AH51x, STM8AH61x,

STM8S003K3, STM8S003F3, STM8S005C6, STM8S005K6, STM8S007C8, STM8S103xx, STM8S105xx, STM8S207xx, STM8S208xx, STM8S903F3, STM8S903K3,

STM8L101xx, STM8L15x, STM8L16x,

STM8TL52x4, STM8TL53x4

功能、性能

  • 编程功能:可烧写FLASH ROM、EEPROM、AFR等。
  • 仿真功能:支持全速运行、单步调试、断点调试等各种调试方法,可查看IO状态,变量数据等等。
  • 仿真性能:采用USB2.0接口进行仿真调试,单步调试,断点调试,反应速度快!
  • 编程性能:采用USB2.0接口,进行SWIM / JTAG / SWD下载,下载速度快!

与目标板的连接接口

  • ST-LINK/V2指定的SWIM标准接口和JTAG / SWD标准接口。

固件升级性

  • 固件可更新。ST将会推出更多STM8和STM32的型号,亦会将新的器件型号添加入STVD的器件支持列表,当您在未来开发中需要使用新推出的型号,升级STVD,升级固件程序,便得以支持新的型号。
  • 升级方式为自动升级。
【STLINK三代参数PK】
项目 STLINK-V3SET STLINK-V3MINI ST-LINK/V2 说明
JTAG/SWD支持电压范围 3V - 3.6V 3V - 3.6V 1.65V - 3.6V ST-LINK/V2支持STM32低压器件
SWIM支持电压范围 1.65V - 5.5V 不支持 1.65V - 5.5V STLINK-V3MINI不支持STM8的SWIM接口
是否支持SWV YES YES YES 目前仅STM32支持SWV,STM8尚不支持
调试接口个数 多个 多个 2 STLINK-V3SET/MINI除了下载接口,还预留GPIO接口
LED状态指示灯 双色LED 双色LED 双色LED 双色LED可指示电源/信号状态,红色LED只指示信号状态

版本说明

关于ST-LINK/V2 (EN)与ST-LINK/V2 (CN)的同异点:

  • ST-LINK/V2 (EN)是美版,ST-LINK/V2 (CN)是国内版。
  • 两者都是ST官方原装产品,功能一致,配件稍有不同。

关于ST-LINK/V2与ST-LINK II的相关说明:

  • ST-LINK/V2和ST-LINK是两个不同的产品。
  • ST-LINK II是ST-LINK的一个隶属版本,且 "II" 是国内一说,官方并无版本区分。


连接到PC机

采用USB接口连接PC机
  • ST-LINK/V2开发工具采用STM32芯片为控制芯片,实现高速的USB2.0通信。
  • ST-LINK/V2连接电脑需要驱动程序, 请点击此处下载
    或者到官网下载新版本, 请点击此处官网下载
  • (以上驱动程序适合Win7、Vista、XP)

连接到目标板

ST-LINK/V2下载器通过JTAG / SWD接口连接至STM32目标板

STM32的JTAG / SWD接口是如何定义的? (点击查看)
STM32的JTAG / SWD接口是通过20PIN连接线连接目标板,所以ST-LINK/V2连接至STM32目标板时需要注意连接方向。

ST-LINK/V2下载器通过SWIM接口连接至STM8目标板

STM8的SWIM接口是如何定义的? (点击查看)
由于STM8的SWIM接口只需要4根连接线,所以ST-LINK/V2连接至STM8目标板时需要注意连接位置。

ST-LINK/V2下载器接入JTAG/SWD 20PIN线
ST-LINK/V2下载器接入STM32目标板
divider
ST-LINK-V2下载器接入SWIM 4PIN线
ST-LINK/V2下载器接入STM8目标板

请注意,VCC和GND 切勿接反 ,以免烧坏ST-LINK/V2下载器。

LED状态说明

  • 闪烁红色:ST-LINK/V2连接到计算机后,USB枚举过程
  • 红色:ST-LINK/V2与计算机已建立连接
  • 闪烁绿色/红色:目标板和计算机在进行数据交换
  • 绿色:通讯完成
  • 橙色(红色+绿色):通讯失败

ST-LINK/V2 使用方法

ST-LINK/V2 USB驱动安装步骤

ST-LINK/V2 USB驱动安装步骤

开始使用ST-LINK/V2

开始使用ST-LINK/V2

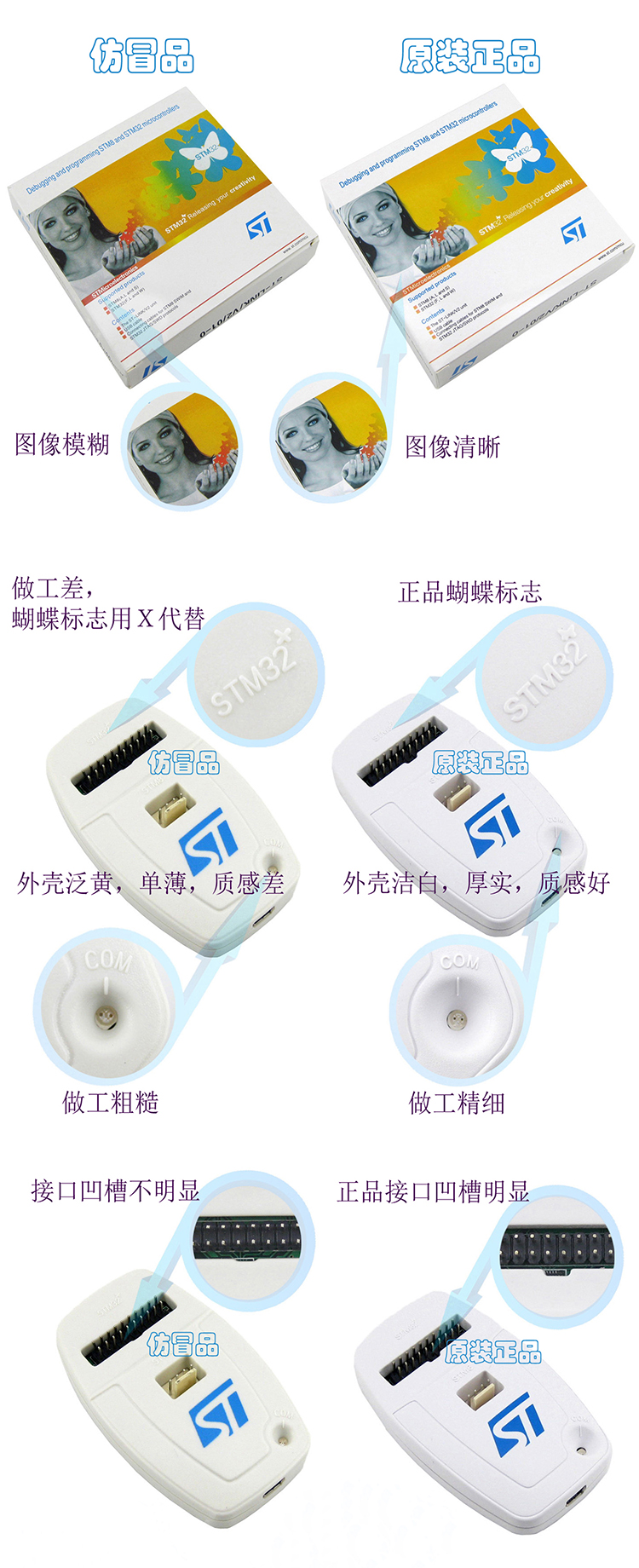

如何区分仿冒品与原装正品

区分ST-LINK/V2原装与仿冒屏

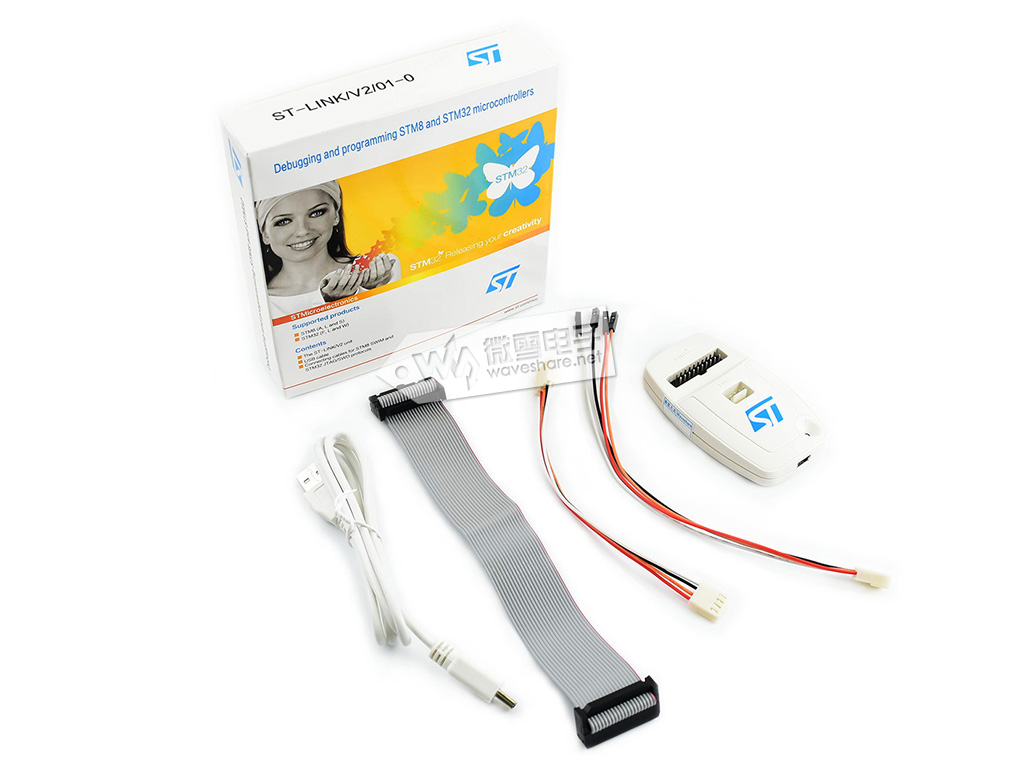

配置清单

  1. ST-LINK/V2主机 x 1
  2. USB线 type A公口 转 mini-B公口 x 1
  3. 20-pin JTAG/SWD扁平线 x 1
  4. 4-pin SWIM连接线 x 1
  5. 4-pin SWIM散头连接线 x 1
