SSOP34 TSSOP34 IC引脚间距0.65mm 编程座 测试座

用于SSOP34的IC芯片进行烧写、测试

型号 OTS-34-0.65-01

SKU 3013

品牌 Enplas

  • 产品详情
  • 配置清单
加入购物车

产品简介

产品用途 编程座、测试座,对SSOP34的IC芯片进行烧写、测试
适用封装 SSOP8-SSOP34、TSSOP8-TSSOP34,引脚间距0.65mm,含引脚宽度7.8mm
特点 底部引出引脚为不规则排列

规格尺寸

SSOP34 编程座/测试座适用芯片详细规格,以及适配座外形尺寸:

单位: mm
型号 引脚间距 引脚数 适用IC尺寸 (参考) 外型尺寸 (参考)
A B C D E F G H
OTS-34-0.65-01 0.65 34 7.8±0.2 5.3±0.05 6.4±0.1 max12.3 23 21 17 2.5

示意图
(仅供参考,详细数据请查看编程座PDF及实物)

产品图片

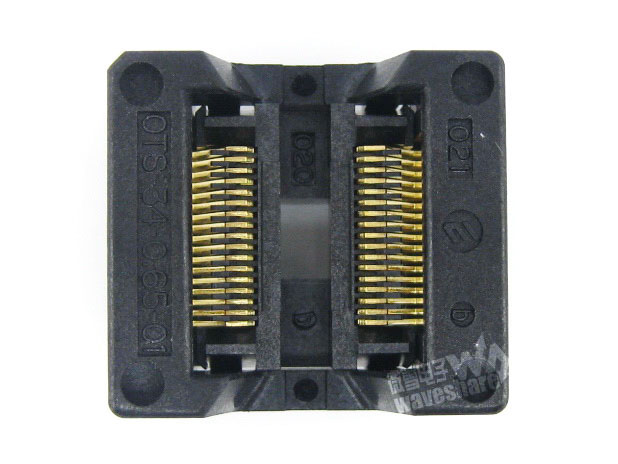

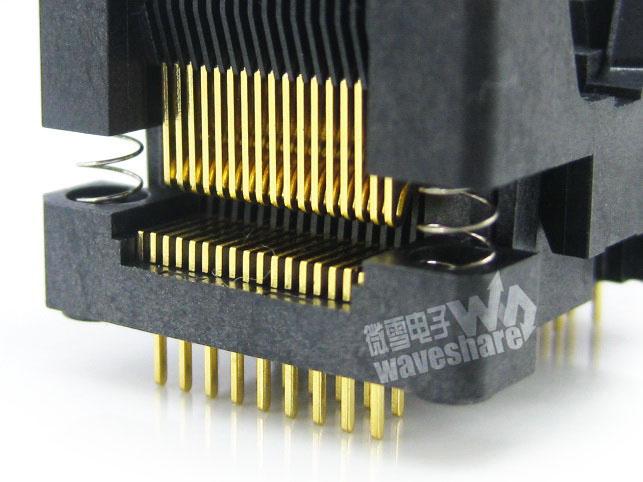

SSOP34 编程座/测试座实物图片,点击图片查看高清大图:

配置清单

  • OTS-34-0.65-01 × 1
