RS485 SP483

SP483

芯片信息

型号 封装 在线定购
SP483CN（查看） SOIC8
SP483CP（查看） PDIP8
SP483EN（查看） SOIC8
SP483EP（查看） PDIP8

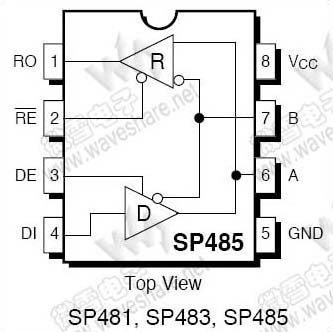

引脚布局

（点击图片看大图）
技术资料—— SP483 PDF技术资料

SP483 概述


　　SP481, SP483和SP485是符合RS-485和RS-422协议的半双工收发器。SP481, SP483和SP485器件的双极型CMOS设计允许低功耗操作，而不影响性能。
　　SP481和SP485可实现最高5Mbps的传输速率，满足RS-485和RS-422通信的要求。此外，SP481还配备了低功耗关断模式。
　　SP483内部具有限摆率驱动器，可以减小EMI，实现最高250kbps的数据传输。SP483也同样配备了低功耗关断模式。
SP483 参数
SP483 基本参数
Vcc(V)   5
双工   半双工
传输速率（kbps）   250
SP483 其他特性
发送器   1
接收器   1
ESD (KV)   2
典型关断电流Icc (μA)   1
接收器开路失效保护   Yes
节点数   32
SP483 封装类型
NSOIC8
PDIP8

SP483 特性

  • 只接受+5V供压
  • 低功耗双极型CMOS
  • 发送/接收使能
  • 限摆率驱动器，减小EMI(SP483)
  • 低功耗关断模式(SP481和SP483)
  • RS-485和RS-422通信发送器/接收器
