SOP8转DIP8 IC编程座 测试座OTS-16(20M)-1.27-01

适用封装 SOP8、SOIC8、SO8,IC引脚间距1.27mm,含引脚宽度7.8mm

型号 SOP8 TO DIP8 (2组)

SKU 3847

品牌 Enplas

  • 产品详情
  • 配置清单
加入购物车

产品简介

产品用途 编程座、测试座,对SOP8的IC芯片进行烧写、测试
适用封装 SOP8、SOIC8、SO8,引脚间距1.27mm,含引脚宽度7.8mm
测试座 OTS-16(20M)-1.27-01
特点 两组SOP8转DIP8,底板引出为双列直插排针,引脚间距2.54mm(100mil),宽度1.52cm(600mil)

规格尺寸

SOP8转DIP8 编程座/测试座适用芯片详细规格,以及适配座外形尺寸:

型号 引脚间距(mm) 脚位 A(mm) B(mm) C(mm) D(mm) E*F(mm)
OTS-16(20M)-1.27-01 1.27 8 × 两组 7.9 5.4 6.9 MAX5.4 23.4*22

示意图
(仅供参考,详细数据请查看编程座PDF及实物)

产品图片

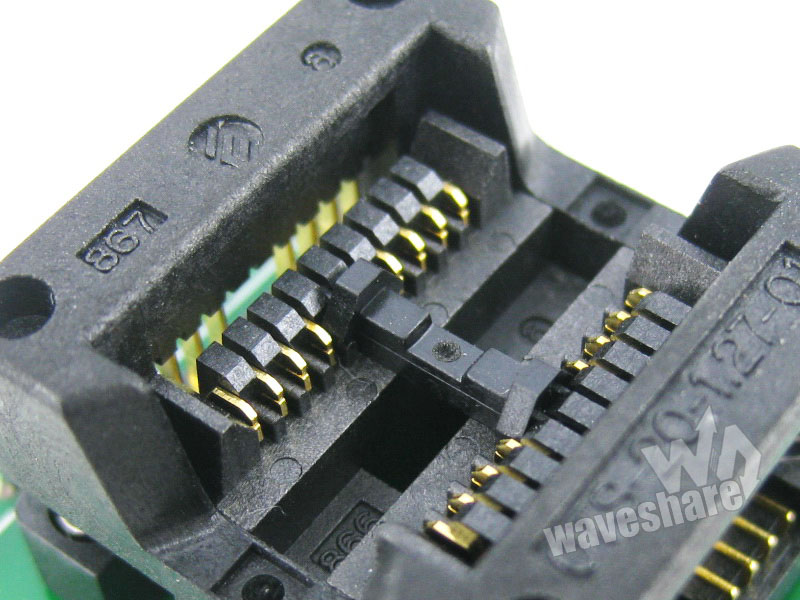

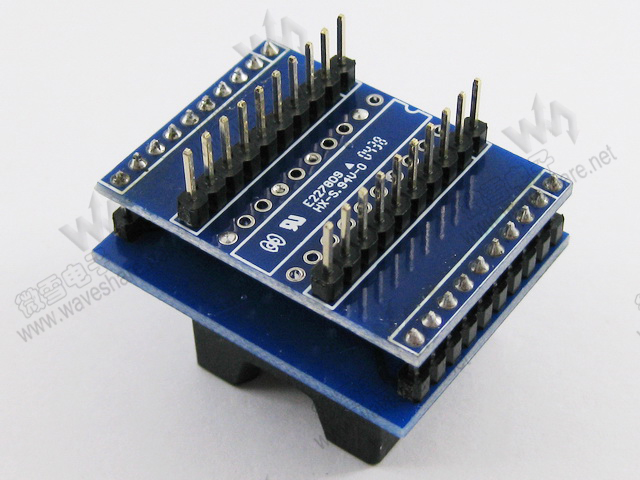

SOP8转DIP8 编程座/测试座实物图片:

配置清单

  • SOP8 TO DIP8 (2组) × 1
