74系列 SN74LS07

SN74LS07

芯片信息

型号 封装 在线定购
SN74LS07D（查看） SOIC14
SN74LS07N（查看） PDIP14

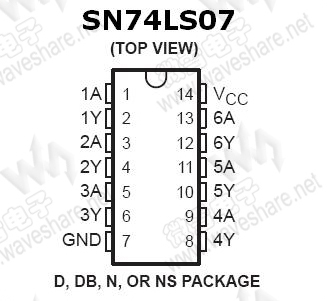

引脚布局

（点击图片看大图）
技术资料—— SN74LS07 PDF技术资料

SN74LS07 概述


　　74LS07器件包含6路缓冲器/驱动器，带有高压集电极开路输出，可连接高电平电路的接口（如MOS），也可驱动高强度电流负载。74LS07还能充当缓冲器用于驱动TTL输入。74LS07的额定输出电压为30 V，74LS07的最大吸取电流为40 mA。
　　74LS07兼容大多数TTL电路。74LS07的输入是二极管钳位式，可以把传输产生的不良影响降到最低，大大简化了电路的设计。74LS07典型功耗为140 mW，平均传输延迟时间为12 ns。
SN74LS07 参数
74LS07 基本参数
电压   4.75～5.25 V
驱动电流   0.25/40 mA
最大传输延迟   30 ns
74LS07 其他特性
逻辑电平   TTL
门数   6
74LS07 封装与引脚
PDIP14, SOIC14, SOP14, SSOP14

SN74LS07 特性

  • 转换TTL电平到MOS电平
  • 高吸取电流
  • 钳位二极管输入，简化设计
  • 集电极开路驱动，用于指示灯和中继
