两相混合式步进电机驱动器 定位精度40000脉冲/转

支持16档驱动电流和步进细分设置

型号 SMD258C

SKU 15646

品牌 Waveshare

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

产品简介

【一句话自我介绍】

我是两相混合式步进电机驱动器,支持16档驱动电流和步进细分设置,定位精度可达40000脉冲/转,可广泛应用于数控设备、雕刻机、切割机等。

【我的特点】
  • 支持宽电压范围输入(DC 24V~80V)
  • 支持16档步进细分设置,分辨率可达40000脉冲/转
  • 支持16档驱动电流设置,可调0.5A/相到5.0A/相
  • 支持共阴、共阳、差分三种控制方式
  • 支持欠压、过压、过热、过流报警
  • 支持掉电相位记忆功能
  • I/O信号和输入信号均通过光电隔离
  • 步进脉冲停止超过100ms时,线圈电流自动减到设定电流的一半
  • 提供完善的配套资料手册(提供树莓派、STM32、Arduino例程)
【我的参数】
  • 工作电压:DC 24V ~ 80V
  • 信号电压:4.2V ~ 24V
  • 驱动电流:0.5A ~ 5A
  • 信号频率:≤150KHz
  • 控制方式:共阴、共阳、差分
【我的用途】
  • 雕刻机、点胶机、螺丝机、切割机等分辨率较高的中、小型数控设备

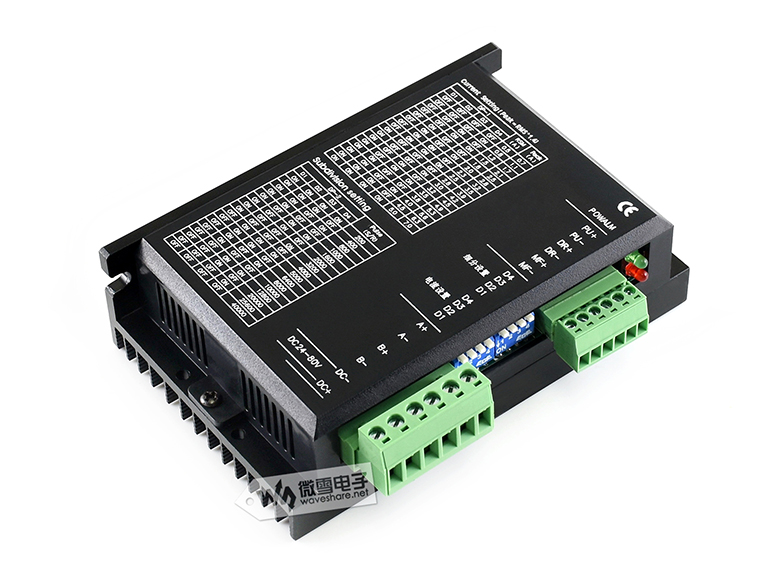

产品图片

注意 :本产品不包括示意图中的步进电机,如有需要,请另行购买。

接线说明

标识 描述
PU+ 脉冲信号光电隔离正端
PU- 脉冲信号光电隔离负端
DR+ 方向信号光电隔离正端
DR- 方向信号光电隔离负端
MF+ 电机使能信号光电隔离正端
MF- 电机使能信号光电隔离负端
A+ 步进电机绕组A输出正端
A- 步进电机绕组A输出负端
B+ 步进电机绕组B输出正端
B- 步进电机绕组B输出负端
DC+ 24~80V电源输入
DC- 电源地

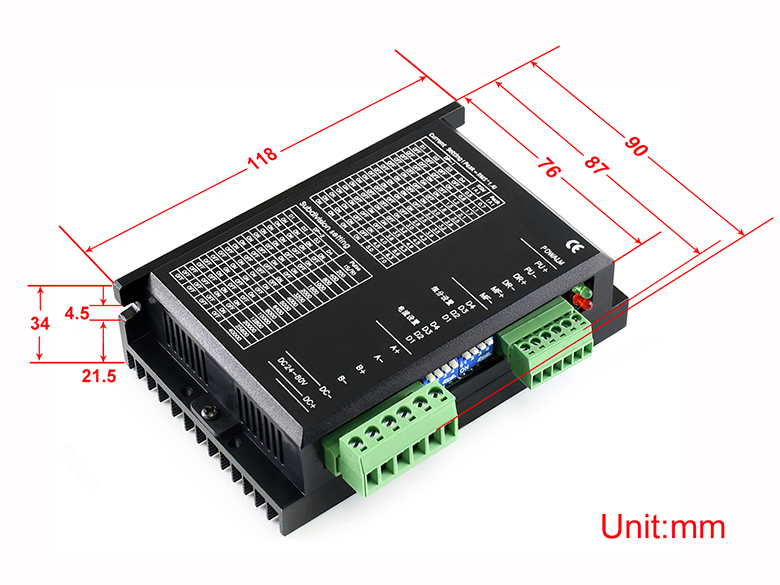

外形尺寸

SMD258C尺寸

产品资料

资料包括:

  • 用户手册
  • 示例程序

路径: www.waveshare.net/wiki/SMD258C

配置清单

  1. SMD258C ×1
