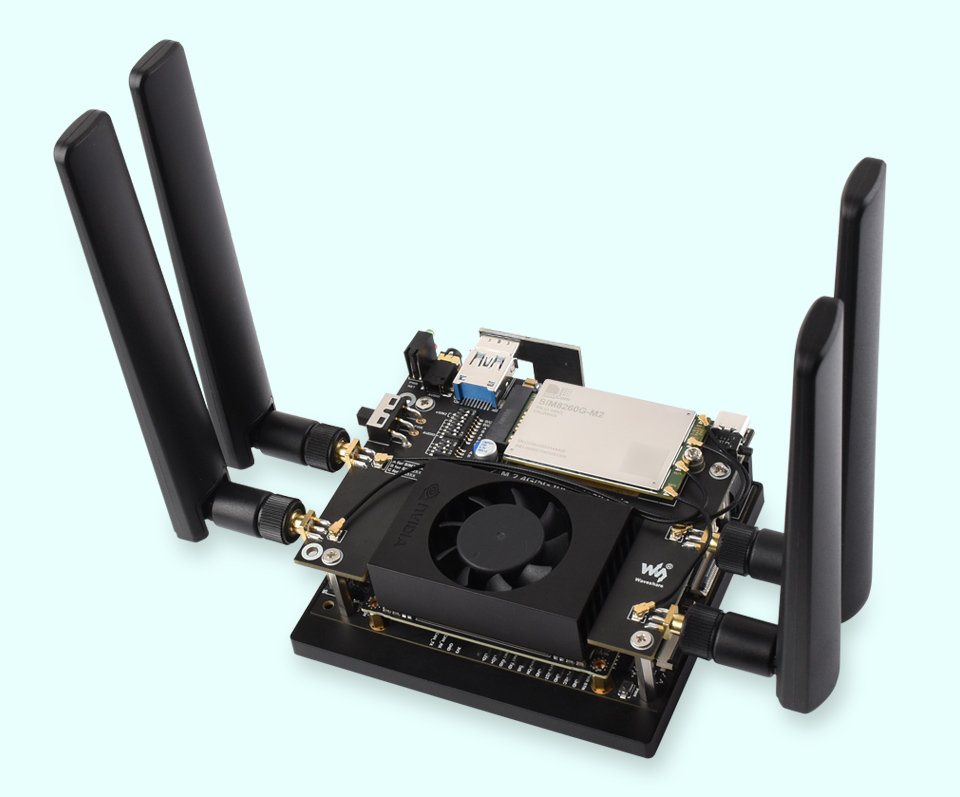

Jetson Orin
5G / 4G / 3G 扩展板
搭配高性能 5G Sub-6G 模组
支持 5G NSA 和 SA 组网，GNSS 定位
版本选择

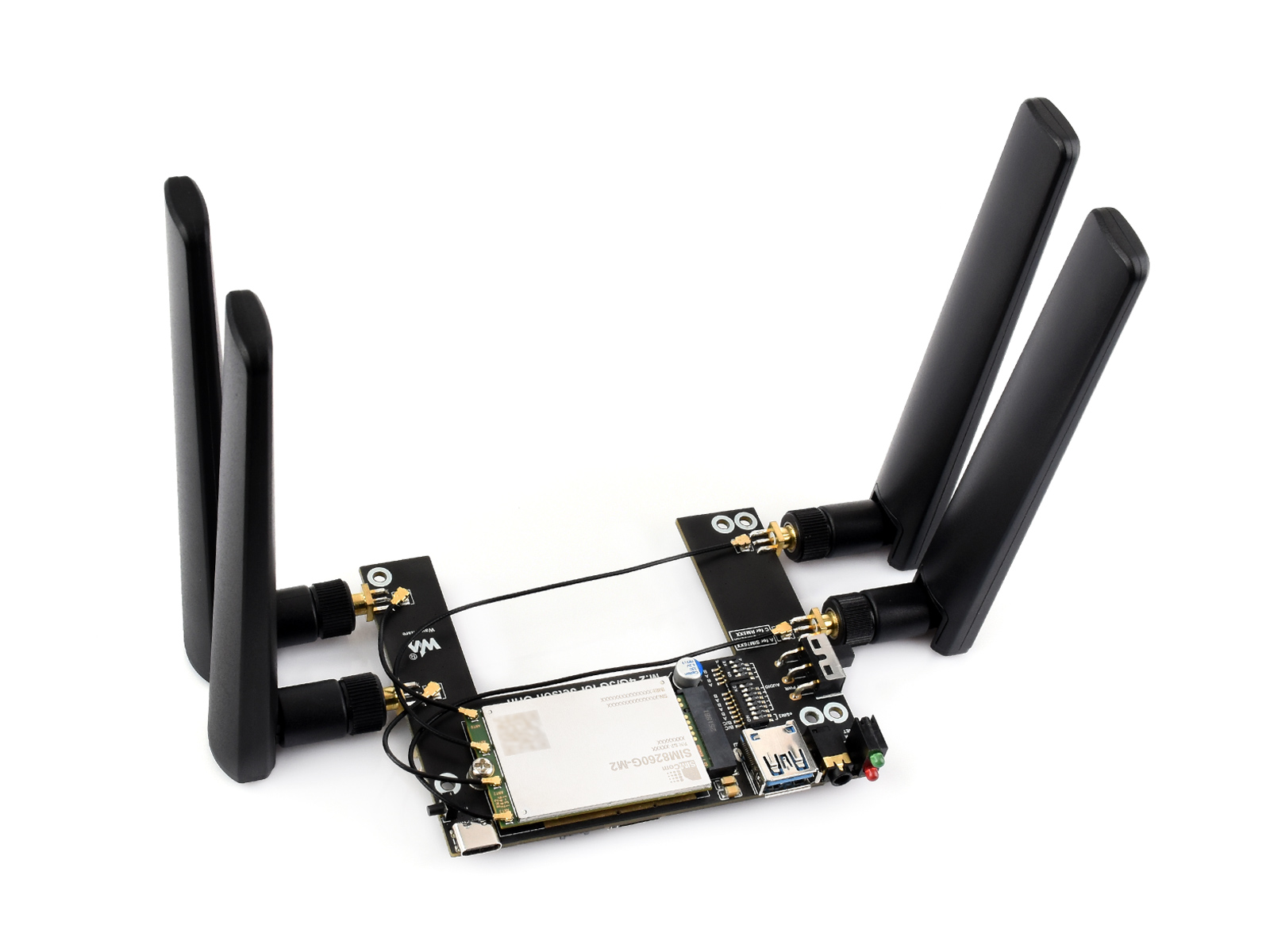

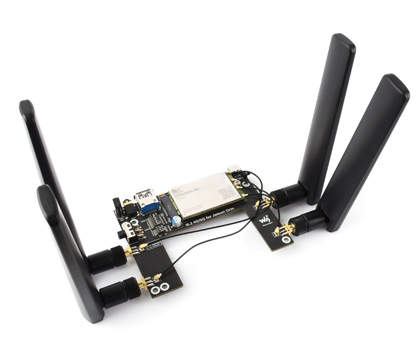

SIM8260G-M2 版本
适用于全球覆盖 5G Sub-6G 频段
的国家和地区

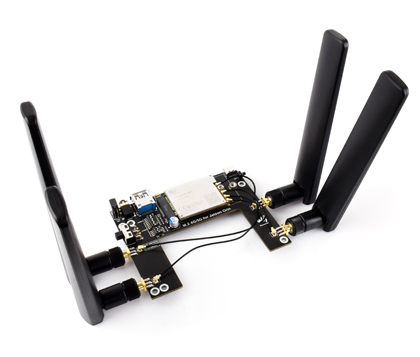

SIM8262E-M2 版本
适用于除美洲以外覆盖 5G Sub-6G 频段的国家和地区
产品特性
- 基于高通平台，支持 5G NSA 和 SA 组网，支持多模多频段
- 集成多星座系统双频定位：GPS、GLONASS、北斗、伽利略和 QZSS
- 板载 USB 3.1 接口，向下兼容 USB 2.0，可用于接入 Jetson Orin 主板、电脑或树莓派进行高速 5G 上网
- 板载 M.2 B KEY 标准接口和引脚设置开关，可兼容选配 SIM8260X-M2 / SIM8262X-M2 / RM5XX / SIM7600 系列模组
- 板载 4 路 SMA 转 IPEX 天线转换接口，天线安装更方便
- 预留 UART 焊盘接口，方便通过该接口与部分模组实现数据传输等功能
- 板载 1 路 Nano SIM 卡槽和 1 路封装为 QFN-8 (5 × 6) 的 eSIM 卡槽，双卡单待，可通过 AT 指令切换使能
- 板载音频接口和音频解码芯片，可用于 SIMXXX 系列模组打电话等语音操作
- 板载电源切换开关、复位按键和 LED 指示灯，方便控制模块开关机和查看运行状态
- 板载高效能的电源电路，可输出高达 3A 电流
模组参数对比
| 5G / 4G 模组 | SIM8260G-M2 | SIM8262E-M2 | RM520N-GL | SIM7600G-H-M.2 |
|---|---|---|---|---|
| 模组图片 |  |
 |
 |
 |
| 5G 标准 | 3GPP R16 | - | ||
| 芯片方案 | 高通骁龙 X62 | 高通 MDM9607 | ||
| 区域 / 运营商 |
全球 | 除美洲外的其他地区 | 全球 | |
| 模块尺寸 （mm） |
30.0 × 52.0 × 2.3 | 30.0 × 42.0 × 2.3 | 30.0 × 52.0 × 2.3 | 42.0 × 31.4 × 3.8 |
| 工作频段 | ||||
| 5G SA | n1, |
n1, |
n1, |
- |
| 5G NSA | n1, |
n1, |
n1, |
- |
| LTE-FDD | B1, |
B1, |
B1, |
B1, |
| LTE-TDD | B34, |
B38, |
B34, |
B34, |
| WCDMA | B1, |
B1, |
B1, |
B1, |
| GNSS | GPS、GLONASS、北斗、伽利略和 QZSS | |||
| 数据传输速率 | ||||
| Sub-6G SA | 2.5Gbps (DL) / 0.9Gbps (UL) |
2.4Gbps (DL) / 1Gbps (UL) |
2.4Gbps (DL) / 900Mbps (UL) |
- |
| Sub-6G NSA | 3.47Gbps (DL) / 460Mbps (UL) |
3.4Gbps (DL) / 600Mbps (UL) |
3.4Gbps (DL) / 550Mbps (UL) |
- |
| LTE | 1.6Gbps (DL) / 200Mbps (UL) | 150Mbps (DL) / 50Mbps (UL) |
||
| HSPA+ | 42Mbps (DL) / 5.76Mbps (UL) | |||
| 说明：此表为实测适配的型号，套餐配套的 5G / 4G 模组请以对应产品 SKU 的配置清单为准； 若用于其他 5G / 4G 模组，须与模组厂家确认接口和模式是否支持，以实测为准。 | ||||
多模多频段
基于高通平台，支持 5G NSA 和 SA 组网，支持多模多频段，
适用于多种应用场景
上图为全球区域的 4G 和 5G 网络频段参考图，
使用前须确认当地运营商所用频段在模组支持范围内

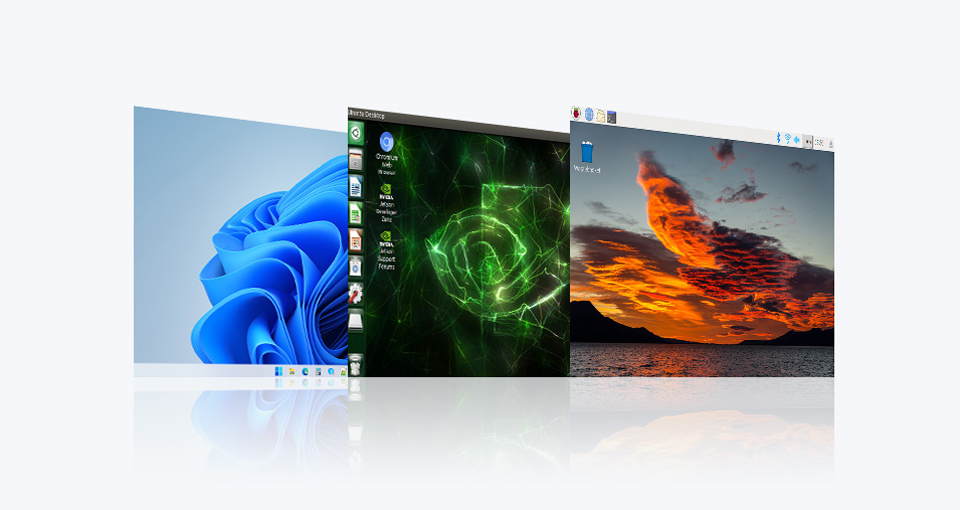

多系统兼容 操作简单
支持 Windows 7 / 8 / 10 / 11、Ubuntu、Raspberry Pi OS 和 OpenWRT 等系统，只需插上 USB 接口，简单配置即可实现高速 5G 联网
畅享 5G 高速上网
可接入 Jetson Orin 主板、电脑或树莓派进行高速 5G 上网
接入 Jetson Orin 上网示例

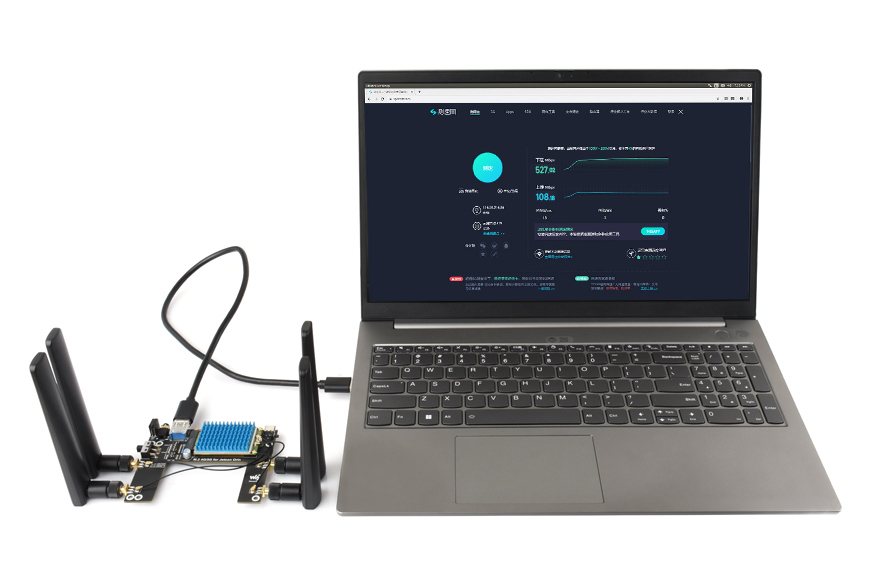

接入 Windows 电脑上网示例
实际测速受网络覆盖率、网络拥堵情况、主机性能和基站部署
等因素影响
支持云平台通信
支持 TCP / IP / IPv4 / IPv6 / Multi-PDP / FTP / FTPS / HTTP / HTTPS / MQTTS / DNS / SSL3.0 等通信协议
支持打电话、发短信
支持 AT 指令打电话和发短信，可通过耳麦接口进行通话

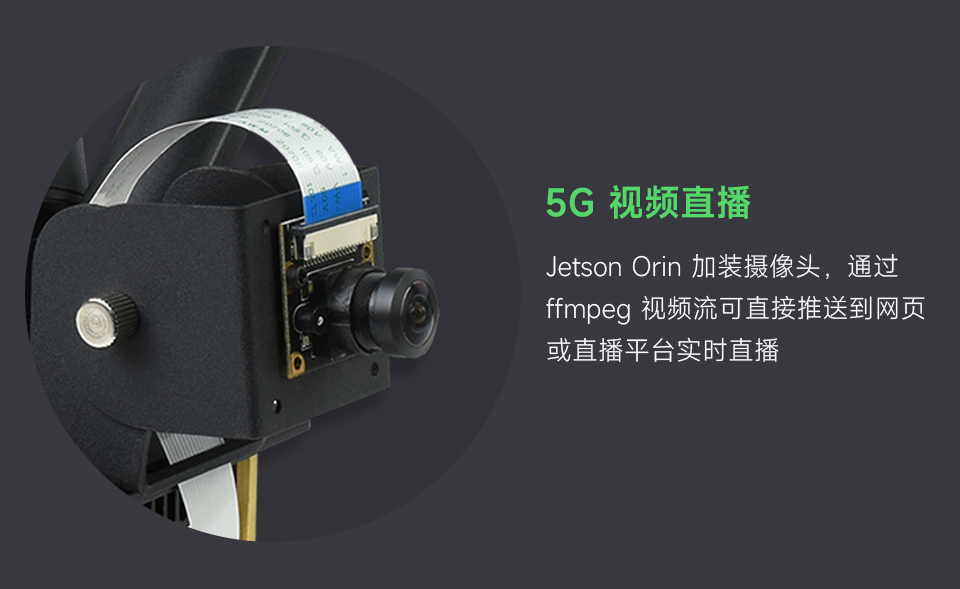

应用示例

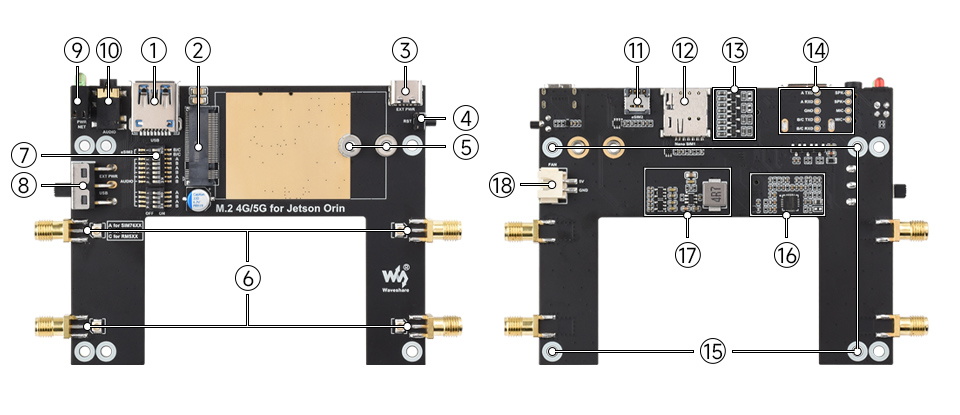

资源简介
- USB3.1 接口
向下兼容 USB 2.0，可用于接入各类主板
- M.2 接口
可兼容 SIMCom 和 QUECTEL M.2 封装大部分 4G / 5G 模组
- USB Type-C 接口
5V 3A 输入，供电稳定且灵活
- 复位开关
一键复位
- 模组固定孔
支持 3042 / 3052 封装模组
- 天线接口
板载四路天线
- 模组设置开关
A 丝印开关切到 ON，可用于 SIM7600X / A7906X / SIM7906X / SIM7912X 系列 4G M.2 模组
B 丝印开关切到 ON，可用于 SIM8202X / SIM8200EA / SIM8262X / SIM8260X 系列 5G M.2 模组
C 丝印开关切到 ON，可用于 RM520N-GL / RM530X / EM06X 系列 5G / LTE-A M.2 模组
- 电源切换开关
设置为 USB，则模块通过 “① USB3.1 接口” 提供供电
设置为 EXT PWR，则模块通过 “③ USB Type-C 接口” 外部电源提供供电
- 指示灯
方便查看模块运行状态
- 音频接口
SIM82XX 和 SIM7600X 系列支持音频功能，RM5XX 系列暂不支持此音频功能
- eSIM 卡槽
封装 QFN-8 (5 × 6)，可通过 AT 指令配置选用
- Nano SIM 卡槽
板载两路 SIM 卡槽，双卡单待
- 电平转换电路
- 预留 UART 和音频接口焊盘
- 安装孔
配合螺丝安装到 Jetson Orin
- 音频驱动电路
- 电源电路
- 风扇接口
可用于接入 5V 的散热风扇

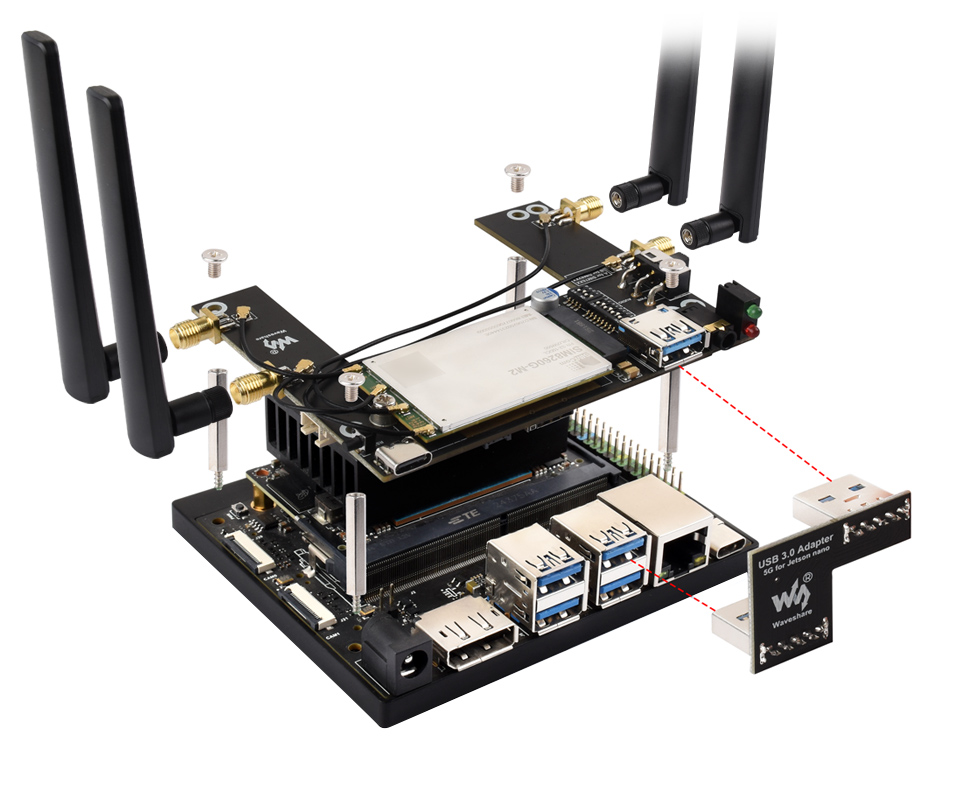

安装介绍
图片仅供展示，详细配置请查看配置清单

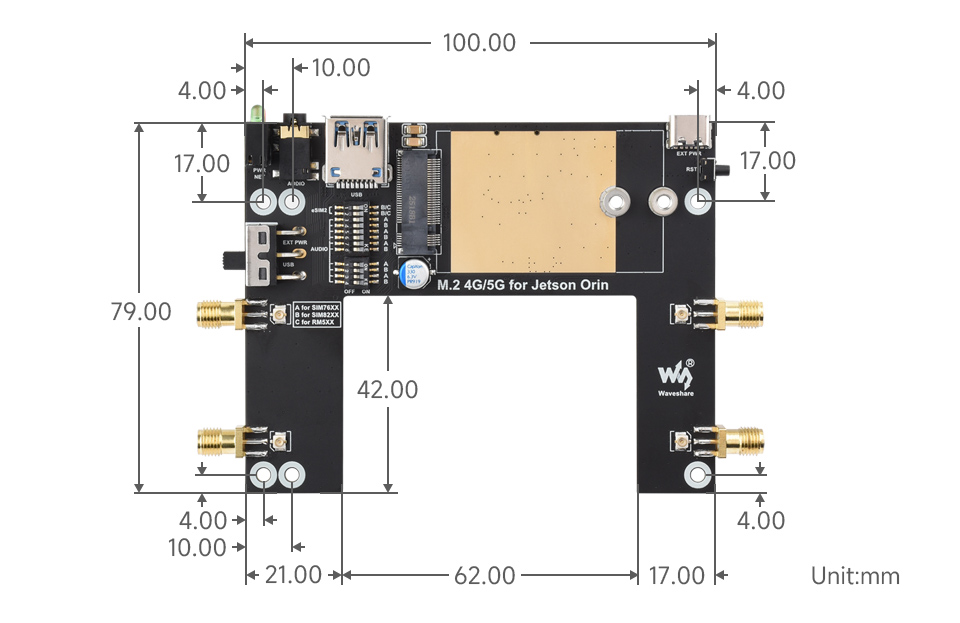

产品尺寸
