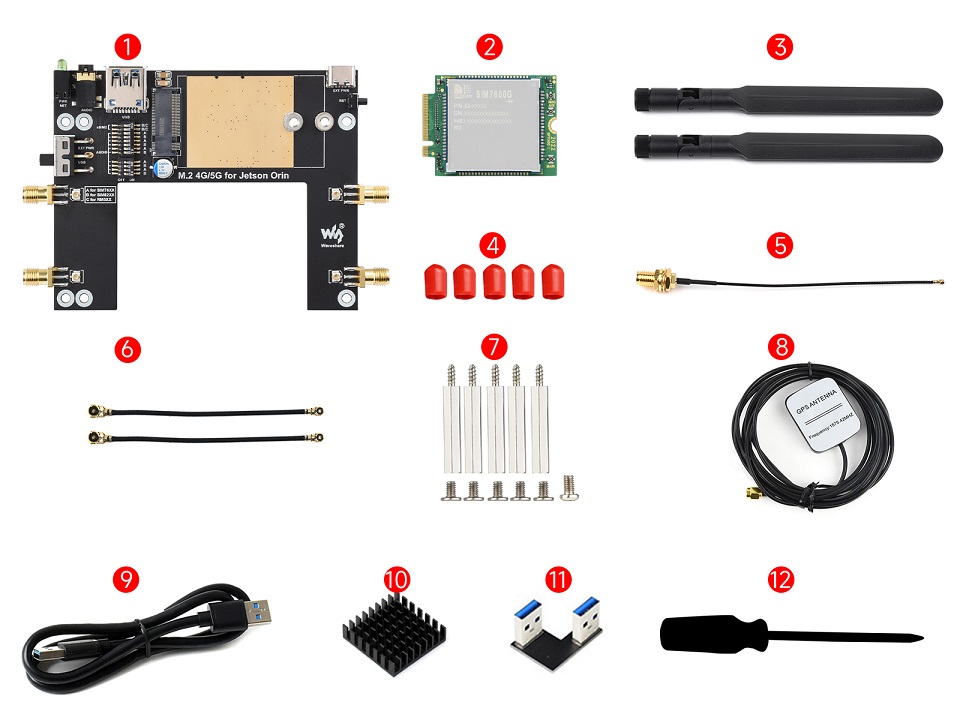

Jetson Orin 4G 通信扩展板
搭配高性能 4G 全球通模组
支持 4G / 3G / 2G 通信和 GNSS 定位，全球通用
产品特性
- 支持拨号上网、电话、短信、TCP、UDP、MQTT、HTTP(S) 和 FTP(S) 等功能
- 支持 GPS、北斗、GLONASS、伽利略、QZSS 及 LBS 基站定位
- 板载 USB 3.1 接口，向下兼容 USB 2.0，可用于接入 Jetson Orin 主板、电脑或树莓派进行高速 4G 上网
- 板载 M.2 B KEY 标准接口和引脚设置开关，可兼容选配 SIM8260X-M2 / SIM8262X-M2 / RM5XX / SIM7600 系列模组
- 板载 4 路 SMA 转 IPEX 天线转换接口，天线安装更方便
- 预留 UART 焊盘接口，方便通过该接口与部分模组实现数据传输等功能
- 板载音频接口和音频解码芯片，可用于 SIMXXX 系列模组打电话等语音操作
- 板载电源切换开关、复位按键和 LED 指示灯，方便控制模块开关机和查看运行状态
- 板载高效能的电源电路，可输出高达 3A 电流
模组参数对比
| 5G / 4G 模组 | SIM8260G-M2 | SIM8262E-M2 | RM520N-GL | SIM7600G-H-M.2 |
|---|---|---|---|---|
| 模组图片 |  |
 |
 |
 |
| 5G 标准 | 3GPP R16 | |||
| 芯片方案 | 高通骁龙 X62 | 高通 MDM9607 | ||
| 区域 / 运营商 |
全球 | 除美洲外的其他地区 | 全球 | |
| 模块尺寸 （mm） |
30.0 × 52.0 × 2.3 | 30.0 × 42.0 × 2.3 | 30.0 × 52.0 × 2.3 | 42.0 × 31.4 × 3.8 |
| 工作频段 | ||||
| 5G SA | n1, |
n1, |
n1, |
- |
| 5G NSA | n1, |
n1, |
n1, |
- |
| LTE-FDD | B1, |
B1, |
B1, |
B1, |
| LTE-TDD | B34, |
B38, |
B34, |
B34, |
| WCDMA | B1, |
B1, |
B1, |
B1, |
| GNSS | GPS、GLONASS、北斗、伽利略和 QZSS | |||
| 数据传输速率 | ||||
| Sub-6G SA | 2.5Gbps (DL) / 0.9Gbps (UL) |
2.4Gbps (DL) / 1Gbps (UL) |
2.4Gbps (DL) / 900Mbps (UL) |
- |
| Sub-6G NSA | 3.47Gbps (DL) / 460Mbps (UL) |
3.4Gbps (DL) / 600Mbps (UL) |
3.4Gbps (DL) / 550Mbps (UL) |
- |
| LTE | 1.6Gbps (DL) / 200Mbps (UL) | 150Mbps (DL) / 50Mbps (UL) |
||
| HSPA+ | 42Mbps (DL) / 5.76Mbps (UL) | |||
| 说明：此表为实测适配的型号，套餐配套的 5G 模组请以对应产品 SKU 的配置清单为准； 若用于其他 5G 模组，须与模组厂家确认接口和模式是否支持，以实测为准。 | ||||
支持全球频段的 4G / 3G / 2G
LTE Cat-4：高达 150Mbps 下行和 50Mbps 上行速率
3G (HSPA+)：高达 42Mbps 下行和 5.76Mbps 上行速率
2G (GPRS / EDGE)：高达 236.8Kbps 下行和 236.8Kbps 上行速率
多系统兼容 操作简单
支持 Windows 7 / 8 / 10 / 11、Ubuntu、Raspberry Pi OS 和 OpenWRT 等系统，只需插上 USB 接口，简单配置即可实现高速 4G 联网

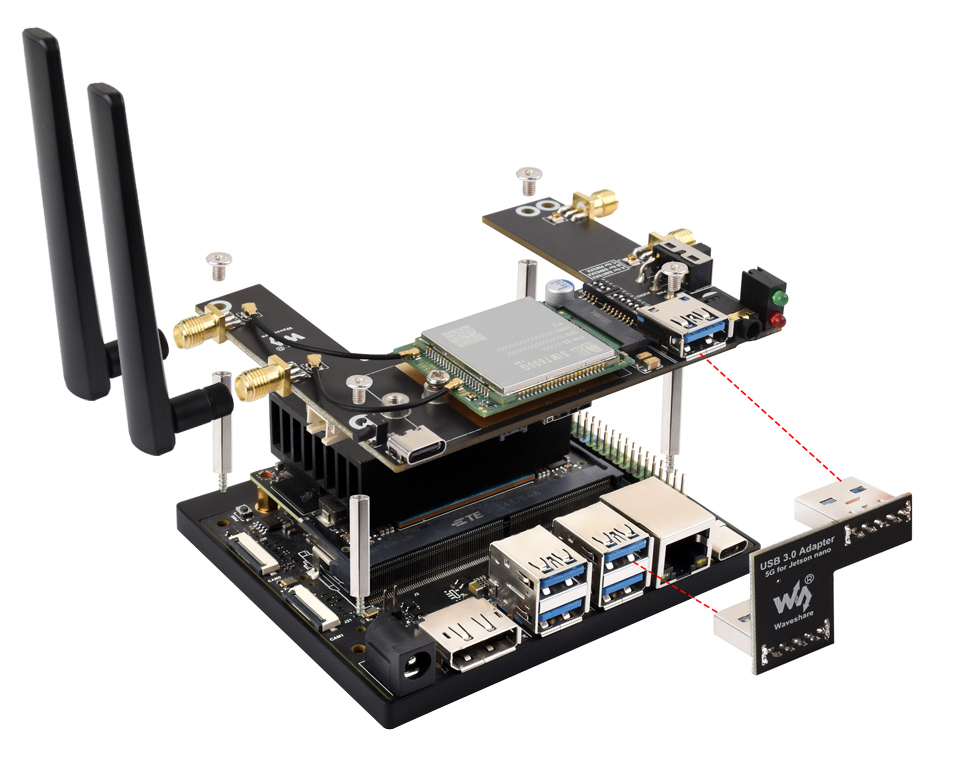

设备连接演示
支持安装在 Jetson Orin Nano 和 Jetson Orin NX 主板上
以实现网络连接，配套有定制的 USB 转接头
支持通过 USB 双头线接入 Windows 计算机、Jetson Nano、
树莓派 5 / 4B 和 CM5 / CM4 系列等主板上网
接入 Jetson Nano
接入树莓派 5
接入 CM5
以上为理想的传输速率，实际测速受网络覆盖率、网络拥堵情况、
主机性能和基站部署等因素影响
图片仅供展示，本产品不含树莓派 5、CM5 扩展板、CM5 主板、
Jetson Nano 套件和
Jetson Orin 套件，详细配置请参考配置清单
支持 GNSS 定位
支持 GPS、GLONASS、北斗、伽利略和 QZSS 和 LBS 基站定位
支持云平台通信
支持打电话、发短信
支持 AT 指令打电话和发短信，可通过耳麦接口进行通话
资源简介
- USB3.1 接口
向下兼容 USB 2.0，可用于接入各类主板
- M.2 接口
可兼容 SIMCom 和 QUECTEL M.2 封装大部分 4G / 5G 模组
- USB Type-C 接口
5V 3A 输入，供电稳定且灵活
- 复位开关
一键复位
- 模组固定孔
支持 3042 / 3052 封装模组
- 天线接口
板载四路天线
- 模组设置开关
A 丝印开关切到 ON，可用于 SIM7600X / A7906X / SIM7906X / SIM7912X 系列 4G M.2 模组
B 丝印开关切到 ON，可用于 SIM8202X / SIM8200EA / SIM8262X / SIM8260X 系列 5G M.2 模组
C 丝印开关切到 ON，可用于 RM520N-GL / RM530X / EM06X 系列 5G / LTE-A M.2 模组
- 电源切换开关
设置为 USB，则模块通过 “① USB3.1 接口” 提供供电
设置为 EXT PWR，则模块通过 “③ USB Type-C 接口” 外部电源提供供电
- 指示灯
方便查看模块运行状态
- 音频接口
SIM82XX 和 SIM7600X 系列支持音频功能，RM5XX 系列暂不支持此音频功能
- eSIM 卡槽
可通过 AT 指令配置选用，适用于 SIM8XXX、RM5XX 和 EM06XX 系列模组，不支持 SIM7600X 系列模组
- Nano SIM 卡槽
请先断电，再安装或取出 SIM 卡
- 电平转换电路
- 预留 UART 和音频接口焊盘
- 安装孔
配合螺丝安装到 Jetson Orin
- 音频驱动电路
- 电源电路
- 风扇接口
可用于接入 5V 的散热风扇
安装介绍
图片仅供展示，详细配置请查看配置清单
产品尺寸
