工业级 4G DTU 模块

SIM7600G-H 4G DTU

支持 USB、UART/RS232/RS485 接口通信
支持 4G/3G/2G 上网和 GNSS 定位,全球通用

工业级 4G DTU 模块

支持 USB 和串口 (UART/RS232/RS485) 转 4G 联网通信,支持 GNSS 定位,兼容 Windows/Linux 等操作系统,可适用于树莓派、工控机、工业数据采集控制或其他需要 4G 联网的工业或物联网等应用场合

产品特性

  • 专为工业应用设计的 4G DTU 开发套件,可直接嵌入使用或二次开发
  • 基于 SIM7600G-H 通信模组,支持全球频段的 4G/3G/2G 网络
  • 支持 GPS、北斗、Glonass、GALILEO、QZSS、LBS 基站定位
  • 支持 USB 转 4G 和 UART/RS232/RS485 转 4G 联网通信
  • 支持 7 ~ 36 V 宽电压范围供电,方便工业场合供电
  • 板载 STM8 单片机,可用做硬件看门狗,DTU 工作异常时自动断电重启
  • 板载多种保护电路,防静电、防浪涌等,通信稳定且安全
  • 支持波特率范围:300bps ~ 4Mbps(默认为 115200bps)
  • 支持 AT 命令控制(基于 3GPP TS 27.007,27.005 和 V.25TER 命令集)
  • 铝合金外壳,氧化磨砂处理,CNC 数控开孔,牢固耐用、工艺精美

产品参数

工作频段
4G LTE-FDD: B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66
LTE-TDD: B34, B38, B39, B40, B41
3G UMTS/HSDPA/HSPA+: B1, B2, B4, B5, B6, B8, B19
2G GSM/GPRS/EDGE: 850, 900, 1800, 1900 MHz
GNSS GPS, Beidou, GLONASS, GALILEO, QZSS
适用地区 全球通用
数据传输
4G (LTE Cat-4) 150Mbps(DL) / 50Mbps(UL)
3G (HSPA+) 42Mbps(DL) / 5.76Mbps(UL)
2G (EDGE) 236.8Kbps(DL) / 236.8Kbps(UL)
2G (GPRS) 85.6Kbps(DL) / 85.6Kbps(UL)
软件功能
通信协议 TCP, IP, IPV4, IPV6, Multi-PDP, FTP, FTPS, HTTP, HTTPS, DNS (通过 AT 指令收发控制,可提供模组 Open Linux SDK 做二次开发)
支持系统 Windows/Linux 等
硬件说明
串口通信接口 RS232:
接口形式:DB9 母口
接口保护:TVS 管保护,浪涌和静电保护
RS485:
接口形式:接线端子 (A、B)
接口保护:提供 600W 防雷、浪涌和 15KV 静电保护 (预留 120R 平衡电阻焊盘)
TTL(UART):
工作电平:3.3V 或 5V
接口形式:接线端子 (TXD、RXD、GND)
串口通信波特率 支持 300bps ~ 921600bps,默认为 115200bps
USB 接口 工作电平:5V
接口形式:Micro USB
接口保护:提供 ESD 保护二极管,静电放电保护
接口用途:参数配置、拨号上网、固件升级
电源接口 接口形式:7 ~ 36V 接线端子 或 DC 12V 接口
接口保护:肖特基二极管保护,防反接保护
硬件保护 内置 MCU,硬件看门狗功能,确保不宕机;工业级铝合金外壳
工作电压 7 ~ 36V DC
工作电流 空闲电流:10 ~ 30mA @12V
发射电流:80 ~ 450mA @12V (取决于网络情况)
指示灯 PWR (电源)、RXD/TXD (串口收发)、NET (网络)、LINK (可自定义)
按键 复位按键
SIM 卡 标准 SIM 卡(1.8V / 3V)
天线接口 MAIN LTE、AUX LTE、GNSS
工作温度 -40℃ ~ 80℃

支持全球频段的 4G/3G/2G

工业级 4G DTU 模块支持 4G/3G/2G 全球频段

支持 Windows/Linux 系统

通过 USB 接入系统主机,安装驱动,即可实现高速 4G 联网

支持 Windows/Linux 系统工业级 4G DTU 模块

支持 GNSS 定位

支持 GPS、北斗、Glonass、GALILEO、QZSS、LBS 基站定位

支持 GNSS 定位的工业级 4G DTU 模块

支持云平台通信

支持 USB/UART 两种接口通信
支持 TCP/UDP/FTP/FTPS/HTTP/HTTPS 等通信协议

支持云平台通信的工业级 4G DTU 模块

支持二次开发

模组默认出货为 SIMCom AT 固件版本,可提供 Open Linux SDK 开发资料,用户可自行开发软件功能

工业级 4G DTU 模块

配套多种天线

高增益 LTE 主天线:磁吸底座,防水,支持延长放置室外
高增益船桨 LTE 辅助天线:可增强信号,网速加成

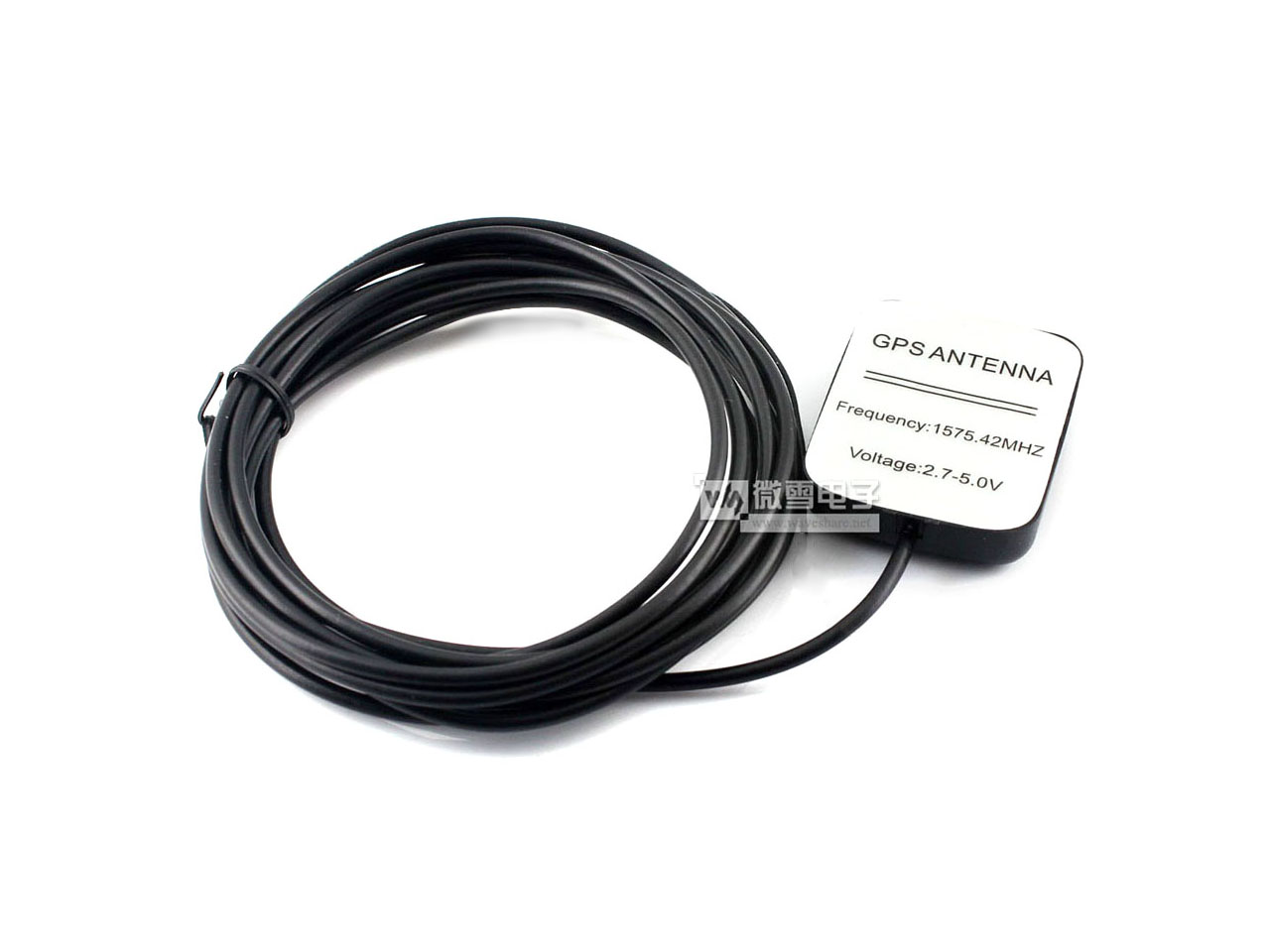

GPS 天线:增益 28±2dB,防水等级 IP65~IP67

工业级 4G DTU 模块

资源简介

工业级 4G DTU 模块

工作状态指示灯

实时观察连接状态和信号流状态

工业级 4G DTU 模块 工业级 4G DTU 模块

产品尺寸

工业级 4 路 USB 集线器产品尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 电路原理图
  • 示例程序
  • 开发资料
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

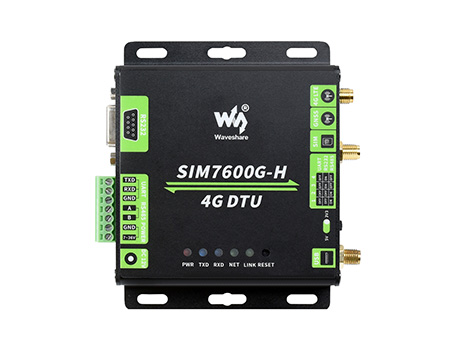

  1. SIM7600G-H 4G DTU 主机 × 1
  2. 高增益 LTE 主天线 (约 3 米) × 1
  3. 高增益船桨 LTE 辅助天线 × 1
  4. GPS 天线 × 1
  5. 串口线公对母直连 (约 1.5 米) × 1
  6. USB 线 type A 公口转 micro-B 公口 (约 1.2 米) × 1
  7. 12V 1.0A 电源 × 1
  1. 可另外选购:12V 工业级导轨电源 × 1
