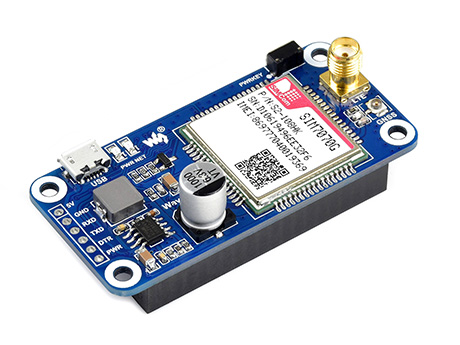

树莓派NB-IoT/Cat-M/GPRS/GNSS扩展板首图

树莓派NB-IoT/Cat-M/
GPRS/GNSS扩展板

基于SIM7070G的窄带低功耗蜂窝物联网通信模块
全球通用


我支持全球频段的NB-IoT、Cat-M和GPRS，带GNSS定位功能，体积小巧、通信延迟低、覆盖广，非常适用于如智能仪表、资产跟踪、远程监控、电子医疗等物联网应用。 相比SIM7080G，我支持GPRS(2G)，相比SIM7000C/E，我支持全球网络频段，全球通用。

我的特性


  • •  基于Raspberry Pi 40pin GPIO接口，适用于Raspberry Pi系列主板
  • •  支持TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT等协议
  • •  支持GNSS定位 (GPS、Beidou、GLONASS、Galileo)
  • •  板载USB接口，可用于测试AT指令、获取GPS定位信息等
  • •  引出UART控制引脚 ，可接入Arduino/STM32等主控板
  • •  板载SIM卡槽，仅支持1.8V SIM卡 (不支持3V SIM卡)
  • •  板载2个LED指示灯，方便查看模块运行状态
  • •  支持串口波特率范围：300 ~ 3686400 bps
  • •  支持自适应几种常用波特率：9600/19200/38400/57600/115200 bps
  • •  提供完善的配套资料手册(Raspberry/Arduino/STM32等示例程序)

我的参数


NB-IoT/Cat-M/2G参数
工作频段 NB-IoT：B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85
Cat-M： B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85
GSM/GPRS/EDGE：850/900/1800/1900MHz
传输速率 NB-IoT：136Kbps(DL)/150Kbps(UL)
Cat-M：589Kbps(DL)/1119Kbps(UL)
GPRS：85.6Kbps(DL)/85.6Kbps(UL)
EDGE：236.8Kbps(DL)/236.8Kbps(UL)
支持SIM卡 NB-IoT/Cat-M/2G卡(仅支持1.8V的SIM卡)
适用地区 全球通用
GNSS参数
接收 16个通道
C/A Code
工作频段 GPS L1：1575.42 ± 1.023MHz
GLONASS L1：1598.0625 ~ 1605.375MHz
BDS B1：1559.052 ~ 1591.788MHz
Galileo L1：1575.42 ± 1.023MHz
数据格式 NMEA-0183
天线 有源天线
其他参数
供电电压 5V
工作电压 5V / 3.3V (通过0欧电阻切换)
整机耗流 约41mA（空闲模式）
工作温度 -40°C ~ 85°C
存储温度 -45°C ~ 90°C
产品尺寸 30.50mm × 65.00mm

基于Raspberry Pi 40PIN接口设计


适用于Raspberry Pi系列主板

树莓派NB-IoT/Cat-M/GPRS/GNSS扩展板基于Raspberry Pi 40PIN接口设计
树莓派NB-IoT/Cat-M/GPRS/GNSS扩展板支持全球频段

支持全球频段的NB-IoT、
Cat-M和2G

NB-IoT：B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85
Cat-M：B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85
GSM/GPRS/EDGE：850/900/1800/1900MHz

云平台通信


支持TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/
LWM2M/COAP/MQTT等通信协议

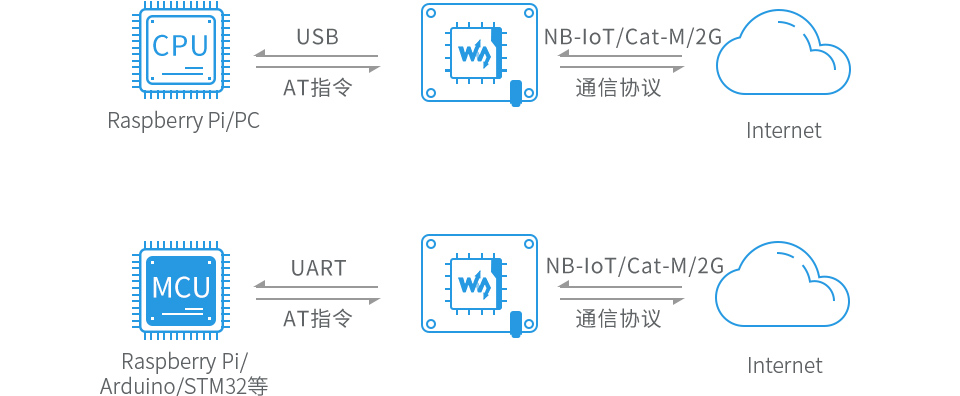

树莓派NB-IoT/Cat-M/GPRS/GNSS扩展板云平台通信

支持GNSS定位

支持GPS、北斗、GLONASS、Galileo

树莓派NB-IoT/Cat-M/GPRS/GNSS扩展板支持GNSS定位

资源简介

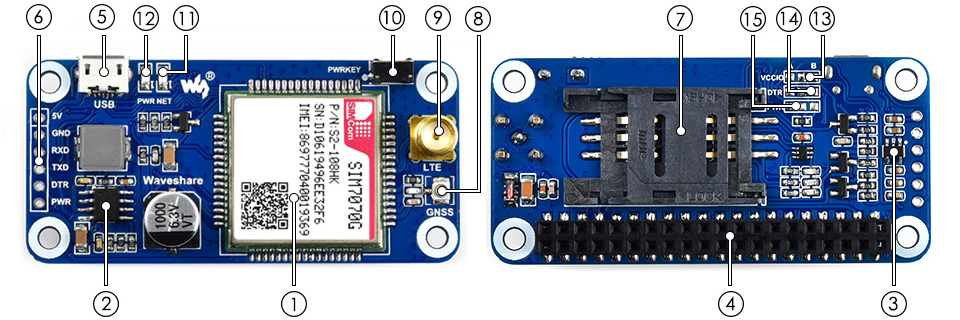

树莓派NB-IoT/Cat-M/GPRS/GNSS扩展板资源简介

芯片简介

  1. SIM7070G模组
  2. MP1482电源芯片
  3. RT9193-33电源芯片

接口简介

  1. Raspberry Pi GPIO接口
    • 方便接入Raspberry Pi
  2. USB接口
    • 可用于测试AT指令、获取GPS定位信息等
  3. SIM7070G控制接口
    • 方便接入Arduino/STM32等主控板
  4. SIM卡槽
    • 只支持1.8V SIM卡
  5. GNSS天线接口
  6. LTE天线接口

其他器件简介

  1. 模组开关按键
  2. 网络状态指示灯
  3. 电源指示灯

跳线说明

  1. 工作电平选择
    • A：IO电平为5V
    • B：IO电平为3.3V (出厂默认)
  2. DTR选择
    • A：DTR连接P26
    • B：DTR不连接 (出厂默认)
  3. PWR选择
    • A：PWR连接P4 (出厂默认)
    • B：PWR连接电源

接口定义

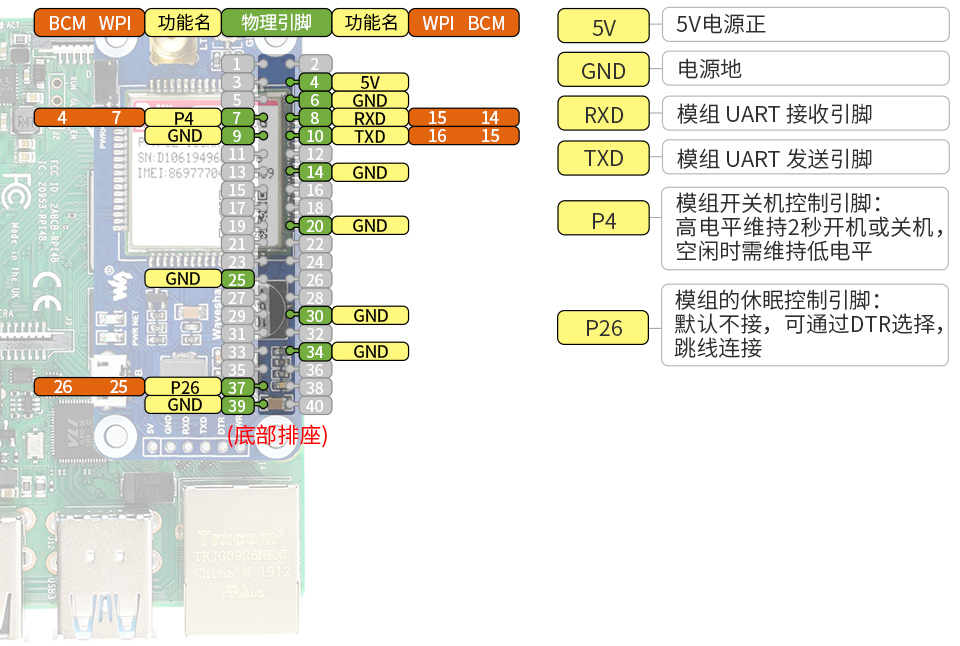

树莓派NB-IoT/Cat-M/GPRS/GNSS扩展板接口定义

外形尺寸

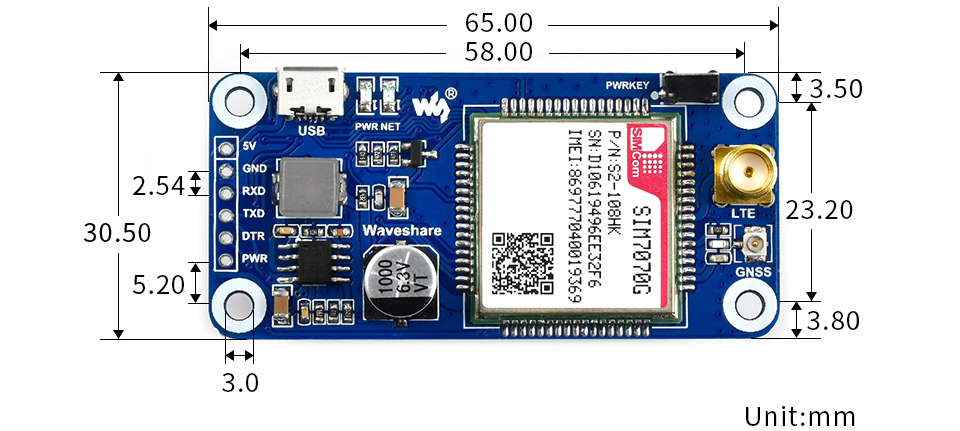

树莓派NB-IoT/Cat-M/GPRS/GNSS扩展板外形尺寸

选型列表


模组类别 Cat-M & NB-IoT& GSM Cat-M & NB-IoT NB-IoT
产品型号 SIM7000C / SIM7000E SIM7070G SIM7080G SIM7020C / SIM7020E
工作频段
NB-IoT SIM7000C：
LTE-FDD：B1/B3/B5/B8
SIM7000E：
LTE-FDD：B3/B8/B20/B28		 B1/B2/B3/B4/B5/B8/B12/B13/B18/B19
/B20/B25/B26/B28/B66/B71/B85		 SIM7020C：
LTE-FDD：
B1/B3/B5/B8
SIM7000E：
LTE-FDD：
B1/B3/B5/B8/B20/B28
Cat-M B1/B2/B3/B4/B5/B8/B12/B13/B14/B18
/B19/B20/B25/B26/B27/B28/B66/B85		 不支持
GSM SIM7000C/E：
GPRS/EDGE 900/1800 MHz		 GSM/GPRS/EDGE 850/900/1800/1900MHz 不支持 不支持
GNSS GPS, GLONASS, BeiDou, Galileo 不支持
数据传输
NB-IoT(Kbps) 34(DL)/66(UL) 136(DL)/150(UL) 136(DL)/150(UL) 26.15(DL)/62.5(UL)
Cat-M(Kbps) 300(DL)/375(UL) 589(DL)/1119(UL) 589(DL)/1119(UL)
EDGE(Kbps) 236.8(DL)/236.8(UL) 236.8(DL)/236.8(UL)
GPRS(Kbps) 85.6(DL)/85.6(UL) 85.6(DL)/85.6(UL)
软件特性
网络协议 TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT等
固件升级 USB UART
硬件接口
SIM卡插槽 1.8V/3V 1.8V 1.8V 1.8V/3V
UART接口 支持，串口收发AT指令 支持，串口收发
AT指令、升级固件
USB接口 支持，可用于测试AT指令、获取GPS定位信息、升级固件等 不支持，仅外部供电用
天线接口 LTE天线(SMA接口)+GNSS天线(IPEX接口) LTE天线(IPEX接口)
+GNSS天线(IPEX接口)		 LTE天线(SMA接口)
应用场景
使用地区 SIM7000C:中国
SIM7000E:欧洲/非洲/澳洲/东南亚		 全球通用 SIM7020C:中国
SIM7020E:欧洲/非洲/澳洲/东南亚
典型应用 表计、远程控制、智能家居、智能城市、智能农牧业等
