数字 VOC 气体传感器扩展板

挥发性有机化合物传感器

可轻松集成到空气处理设备或空气质量监测器当中

可见光谱传感器首图

产品特性

SGP40 VOC Sensor 是一款搭载 SGP40 的数字 VOC (挥发性有机化合物)气体传感器扩展板,可用于空气质量检测,如,检测空气中的燃煤、天然气排放物;吸烟和烹调等烟雾;建筑活动,装饰材料、家具和家用电器等的排放物,并生成数字信号触发空气处理设备。SGP40 VOC Sensor 体积小巧,可轻松集成到空气处理设备或空气质量监测器当中,是学习空气质量检测功能的理想选择。

  • 采用 SGP40,可测量环境 0 ~ 1000 ppm 乙醇当量
  • 具有湿度补偿和低热量散发功能,在各种环境下均具有优异的性能
  • 数字 I2C 接口输出,不易受到干扰
  • 板载电平转换电路,可兼容 3.3V/5V 的工作电平
  • 提供完善的配套资料手册 (Raspberry/Arduino/STM32 示例程序和用户手册等)

产品参数

传感器 SGP40 有效量程 0~1000 ppm 乙醇当量
通信接口 I2C (固定地址:0x59) 工作电压 3.3V/5V
响应时间 < 10s (tau 63 %) 启动时间 < 60s
产品尺寸 27 × 20mm 固定孔径 2.0mm

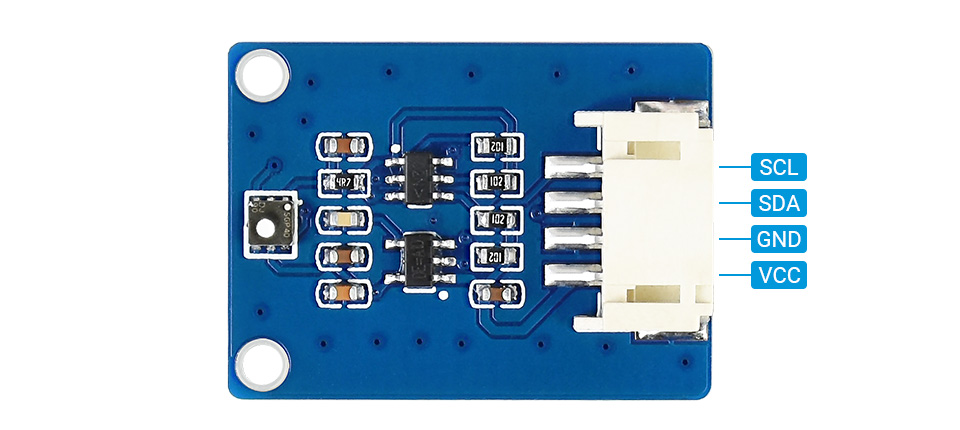

I2C 控制接口

可接入 Raspberry Pi/Arduino/STM32 等主控板

可见光谱传感器I2C 控制接口
VCC 电源正 (3.3V/5V 电源输入)
GND 电源地
SDA 接 MCU I2C 数据线
SCL 接 MCU I2C 时钟线

硬件连接

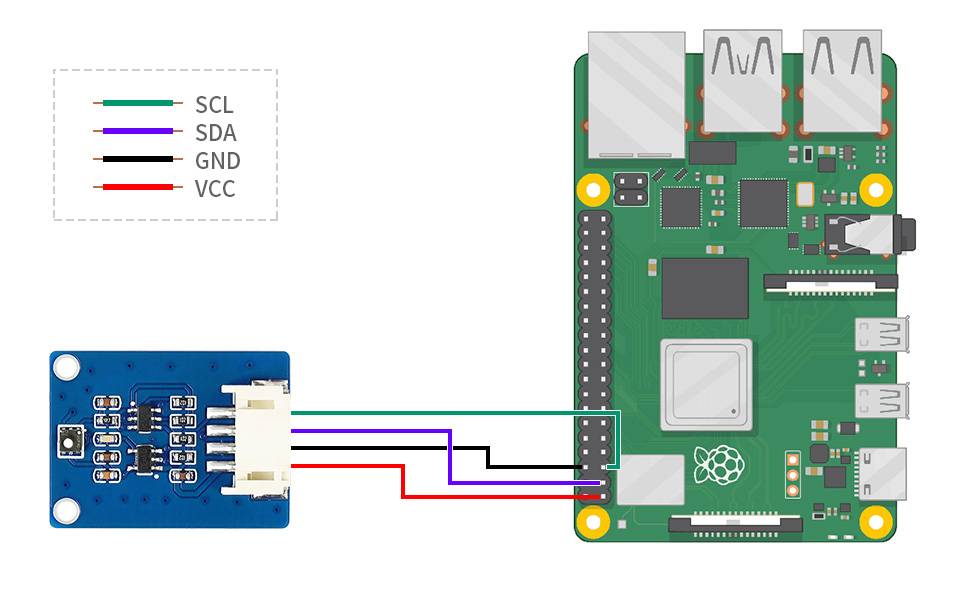

接入 Raspberry Pi 主板

可见光谱传感器接入Raspberry Pi主板

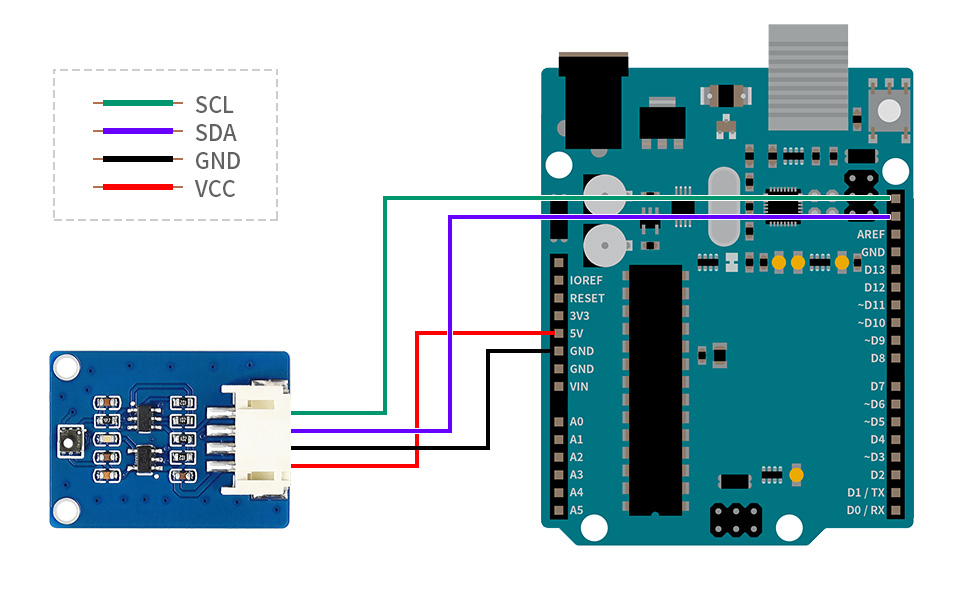

接入 Arduino 主板

可见光谱传感器接入Arduino主板

我的尺寸

5.83英寸电子墨水屏尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

  1. SGP40 VOC Sensor × 1
  2. PH2.0 4PIN连接线 20cm × 1
