Raspberry Pi Radio Module 2
Raspberry Pi 官方设计的无线模块
产品特性
- Raspberry Pi Radio Module 2 是一款为 Raspberry Pi 的低成本、高性能微控制器设计的无线模块
- 采用 Infineon 公司的 CYW43439 单芯片组合设备，支持 1 × 1 单频段 2.4GHz 的 Wi-Fi 4 (802.11n) 与 Bluetooth 5.2，适用于低成本应用
- 模块体积小巧，所需外部元件极少，可显著降低批量生产的成本
- 采用邮票孔接口设计，适配多种安装方式
- 板载 2.4GHz 天线，便于快速集成和简化设计流程
- 拥有完整的模块认证，满足相关法规要求，轻松实现系统集成
产品参数
| Wi-Fi | 支持 Wi-Fi 4 (802.11n) ，单频段 2.4GHz |
|---|---|
| 蓝牙 | 支持 Bluetooth 5.2，支持经典蓝牙和低功耗蓝牙 (BLE) |
| 兼容性 | 兼容 Pico W 和 Pico 2 W SDK 软件 |
| GPIO 扩展 | 提供 3 个由主控控制的 GPIO 引脚以增加 I/O 能力 |
| I/O 开销 | 低引脚数的 gSPI 主机接口可实现简化集成， 并满足最小 I/O 需求 |
| 天线配置 | 单天线设计，采用 SISO 架构， Wi-Fi 与蓝牙可共用一根天线同时运行 |
| 连接性能 | 内置功率放大器 (PA) 和低噪放大器 (LNA) ， 提升信号范围与可靠性 |
| 速率 | 支持 20MHz 信道，数据传输速率可达 96Mbps (PHY 速率) |
| 蓝牙通信距离 | 支持 Class 1 (100 米) 和 Class 2 (10 米) 通信距离 |
| 工作温度 | -30°C ~ 70°C |
| 低功耗 |
节能模式 (PM1，DTIM1)：平均电流 1.19mA 接收时：43mA (MCS7，-50dBm) 发射时：271mA (MCS7，16dBm) |
| 尺寸 | 16.5 × 14.5 (mm) |

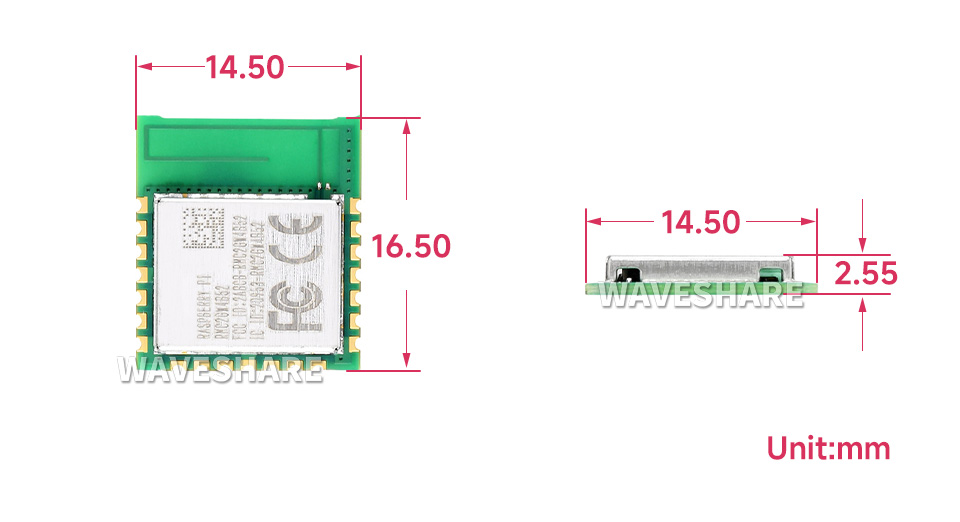

产品尺寸
