RS485 转 WIFI 和以太网模块
导轨式 RS485 串口服务器Modbus 网关MQTT 网关
产品特性
一款专门为工业环境应用设计的 RS485 设备数据采集器 (物联网网关)，兼具串口服务器、Modbus 网关、MQTT 网关、RS485 转 HTTPD Client 等多种功能于一体。具有 RS485，WIFI 和以太网接口，可实现串口转 WIFI、串口转以太网、以太网转 WIFI 等功能。采用接线端子式电源接入，支持 5~36V 宽电压供电，导轨式 V0 阻燃外壳设计，体积小巧，安装方便，性价比高，适用于数据采集、物联网网关、安防物联网和智能仪表监控等领域。
产品参数
| 外形 | |
|---|---|
| 通信接口 | RS485，接线端子方式 |
| 供电电源 | 接线端子方式，5 ~ 36V DC |
| 外壳 | PC + ABS，V0 阻燃 |
| 尺寸 | L × W × H：109.66 × 28 × 64.71 mm |
| 通信接口 | |
| 以太网 | 10 / 100M 自适应 RJ45 接口 |
| WIFI | 支持 802.11b/g/n |
| 串口 | RS485 接口 (防浪涌，防雷保护，过流保护) |
| 无线参数 | |
| 频段 | 2.412 ~ 2.484 GHz |
| 无线网络类型 | Station / AP / AP+Station 模式 |
| 安全机制 | WPA-PSK / WPA2-PSK |
| 加密类型 | TKIP / AES |
| 发射功率 | 802.11b: +19dBm (Max.@11Mbps) 802.11g: +18dBm (Max.@54Mbps) 802.11n: +17dBm (Max.@HT20, MCS7); +17dBm (Max.@HT40, MCS7) |
| 接收灵敏度 | 802.11b: -89dBm (@11Mbps) 802.11g: -81dBm (@54Mbps) 802.11n: -73dBm (@HT20, MCS7); -71dBm (@HT40, MCS7) |
| 串口参数 | |
| 波特率 | 300 ~ 460800 bps |
| 校验位 | 无，奇校验，偶校验，标记，空格 |
| 数据位 | 5 ~ 9 位 |
| 流控 | 无流控 |
| 软件 | |
| 协议 | TCP / UDP / ARP / ICMP / DHCP / DNS / HTTP / MQTT |
| 配置方式 | 上位机配置、WEB 浏览器、串口 AT 命令配置 |
| 通信方式 | TCP / IP 直接通讯、虚拟串口方式 |
| 工作模式 | 透明传输、串口指令、HTTPD Client、Modbus TCP 转 Modbus RTU |
| 环境要求 | |
| 操作温度 | -40℃ ~ 85℃ |
| 储存温度 | -45℃ ~ 125℃ |
| 湿度范围 | 5% ~ 95% 相对湿度 |
基本功能

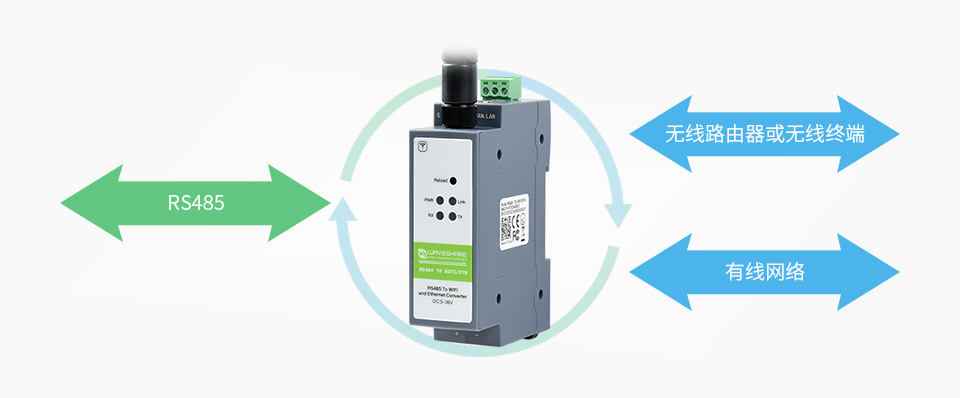

支持 RS485 转 WIFI，RS485 转以太网，以太网转 WIFI 等功能
导轨式串口服务器
工业级导轨式设计，体积小巧，安装方便，性价比高
功能说明框图
支持透明传输模式

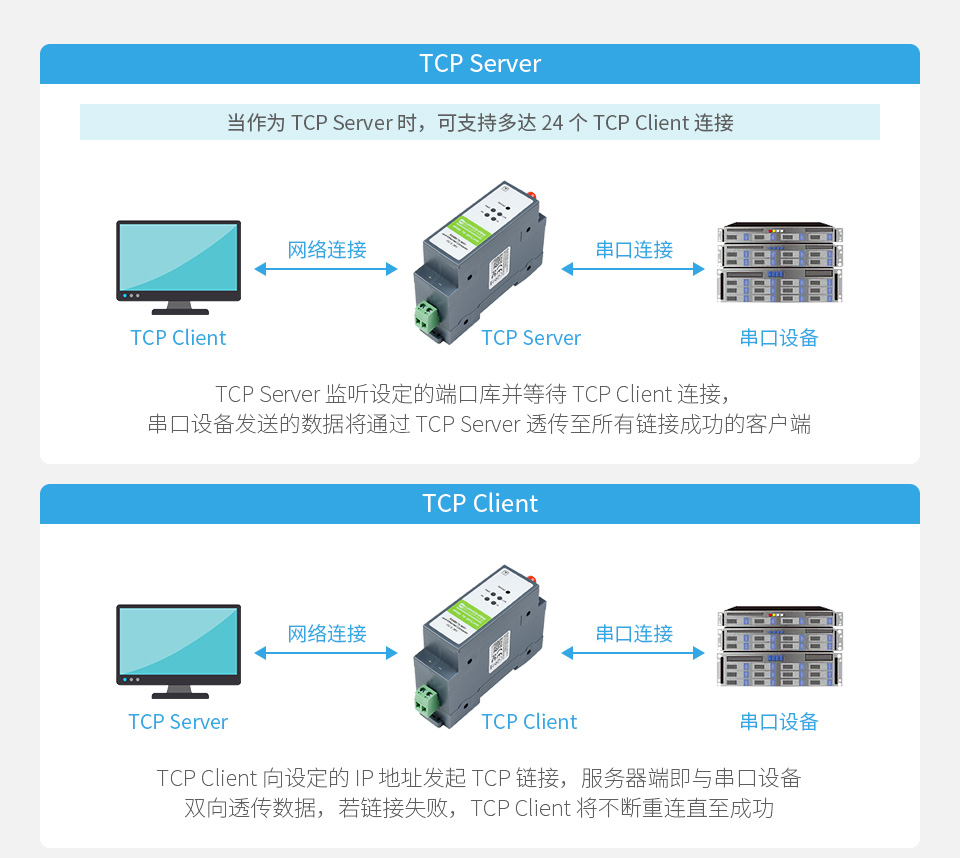

支持 TCP Server、TCP Client、UDP Server、UDP Client
串口指令模式
用户根据协议发送数据至服务器
无需重启即可向不同服务器发送数据
支持 HTTPD Client 模式

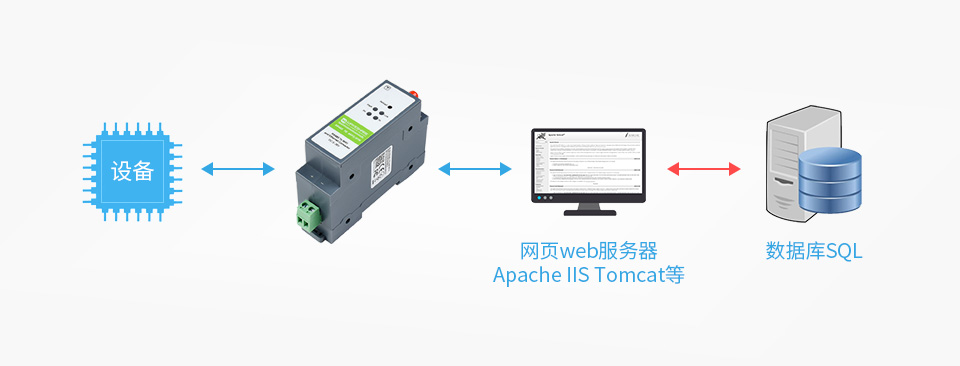

用户通过 AT 指令或网页设置完成 HTTP 报头后，模块可将数据传向 HTTP 服务器端，或从 HTTP 服务器端获取数据
支持 MQTT 功能

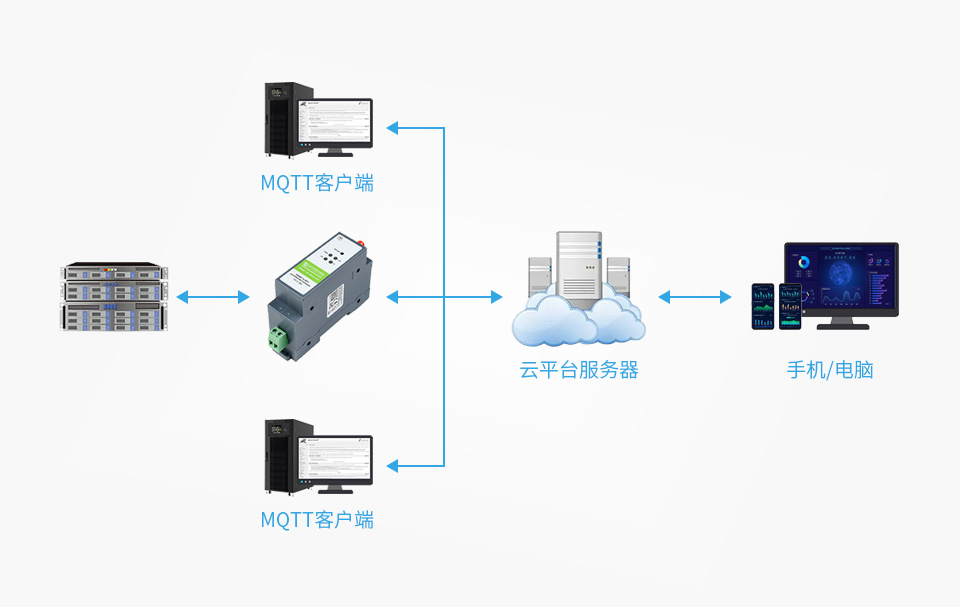

设备可订阅其他 MQTT 客户端消息，也可向服务器发布主题信息
支持订阅 6 条消息、发布 6 条主题，使用范围更广，适用场景更多
用户可通过终端设备或云平台查看设备相关信息
支持 Modbus 网关

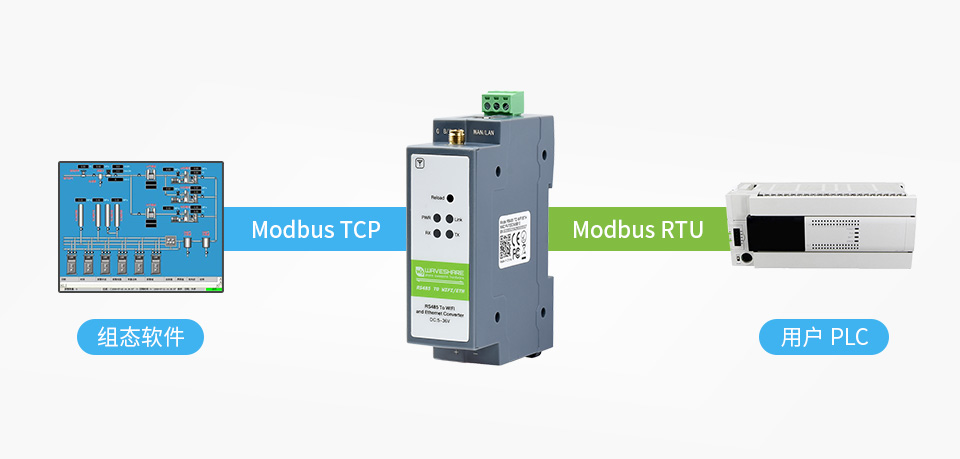

支持 Modbus TCP 与 Modbus RTU 互转模式
AT 命令模式
用户可通过发送 AT 指令的方式查询模块当前状态
或设置相关参数
特色功能

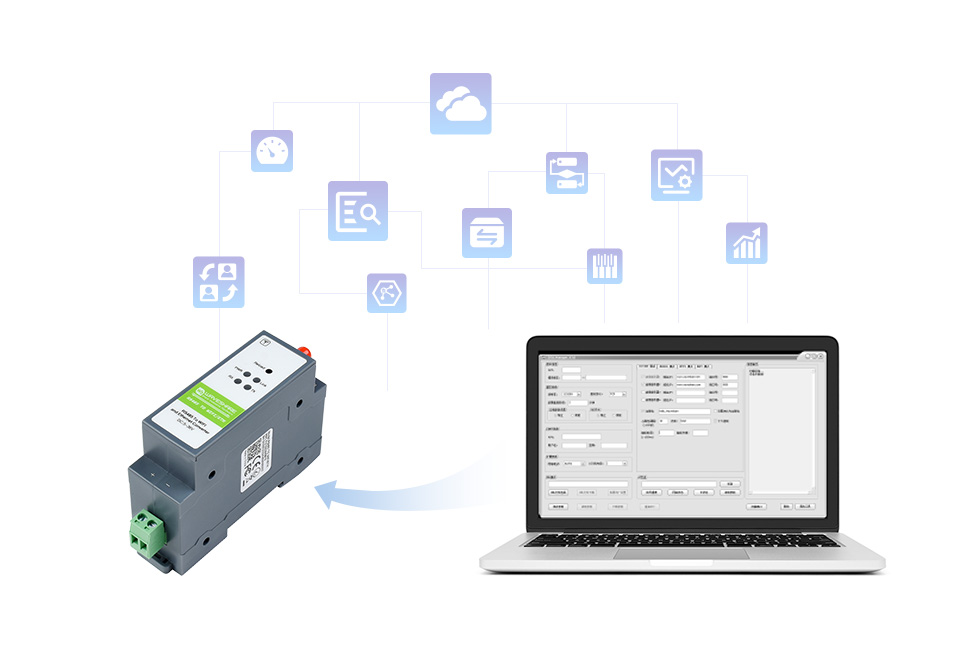

多种配置方式
支持上位机、网页和串口等多种方式配置
套接字分发
透传模式下，串口设备可将数据发往指定 Socket 链接；每路 Socket 的网络数据均通过串口发送给串口设备。
硬件防护
硬件防护 ESD 4 级静电防护、3 级浪涌防护、EFT 3 级电快速瞬变脉冲群防护。
自定义注册包、心跳包
注册包用于向服务器标识设备信息，便于服务器识别设备。
接口简介
产品尺寸
产品选型
| 型号 | RS485 TO ETH | RS485 TO ETH (B) | RS485 TO POE ETH (B) | RS232 TO ETH (B) | RS232 TO POE ETH (B) | RS232/485/422 TO POE ETH (B) | RS485 TO WIFI/ETH | RS232/485 TO ETH |
|---|---|---|---|---|---|---|---|---|
| 网络接口 | ||||||||
| RJ45 以太网 | 10/100Mbps 自适应 | |||||||
| PoE | - | 支持 | - | 支持 | - | |||
| WIFI 接口 |
- | 802.11b/g/n 2.4GHz 频段 | - | |||||
| 串行接口 | ||||||||
| 类型 | RS485 | RS232 | RS232/485/422 | RS485 | RS232+RS485 (可同时工作) | |||
| 波特率 | 600bps ~ 230.4Kbps | 300bps ~ 115.2Kbps | 300bps ~ 460.8Kbps | 600bps ~ 230.4Kbps | ||||
| 硬件流 | 不支持 | 支持 | ||||||
| 数据位 | 5，6，7，8 | |||||||
| 停止位 | 1，2 | |||||||
| 校验位 | None，Even，Odd，Space，Mark | |||||||
| 接口保护 | ||||||||
| 电源 | 防反接， ESD 保护，防浪涌 | |||||||
| 网口 | 1.5KV 电磁隔离保护 | |||||||
| RS232/ RS485/ RS422 |
ESD 保护，防静电 2KV，2.2KΩ 上下拉电阻 | 2KV 防浪涌 |
600W 防浪涌、防雷保护，防静电 15KV | 防浪涌，防雷保护，过流保护 | ESD 保护，防静电 2KV，2.2KΩ 上下拉电阻 | |||
| 其它 保护 |
- | - | 电源隔离，信号隔离保护 | - | 防雷保护，过流保护 | |||
| 工作模式 | ||||||||
| 类型 | TCP Server、TCP Client、UDP Server、UDP Client 等 | |||||||
| TCP Server | 可自定义连接的 Client 数(1~16) | 支持连接 30 个 Client | 支持连接 24 个 Client | 支持两路 Socket，每路可连接 8 个 Client | ||||
| 其它 | ||||||||
| 特色 功能 |
自定义心跳包、自定义注册包、自定义网页、类 RFC2217 协议、KeepAlive 机制、超时重启、短连接、网络升级固件 | |||||||
| - | Modbus 网关、MQTT/JSON 转 Modbus | Modbus 网关、MQTT、HTTP Client |
Modbus 网关、Websocket (网页转串口) |
|||||
| 配置 方式 |
内置网页，上位机设置软件，串口指令 | |||||||
| 供电 电压 |
5～7V | 9～24V | 6～36V | 5～36V | ||||
| 工作 电流 |
110mA@5V | 15mA@12V | 39mA@12V | 20mA@12V | 40mA@12V | 127mA@5V | 86.5mA@5V | |
| 工作 温度 |
-25～75℃ | -40～85℃ | ||||||
