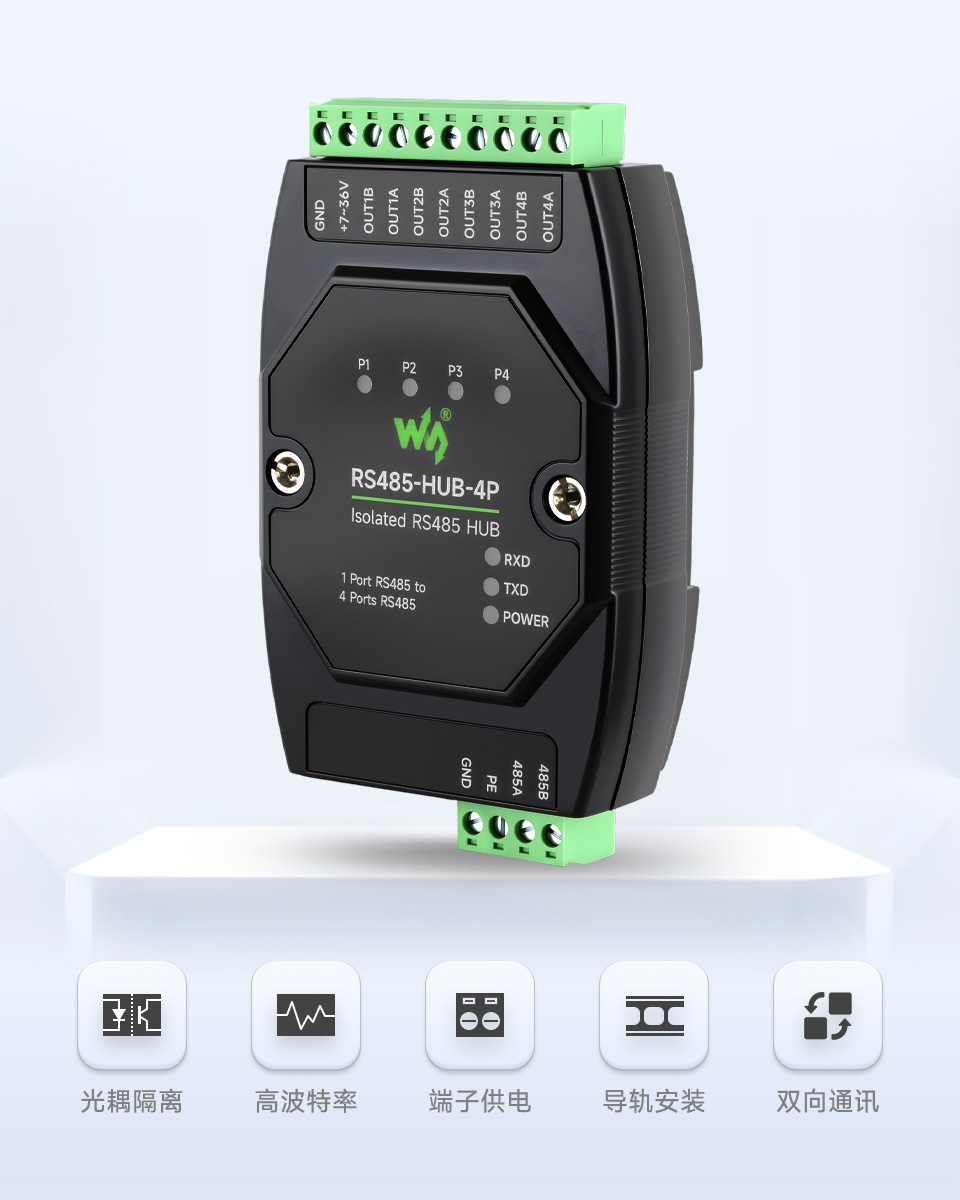

隔离型 4 路 RS485 集线器中继器
可通过一路 RS485 主口扩展 4 路 RS485 从口，带隔离和中继
产品特性
RS485-HUB-4P 是一款可通过 1 路 RS485 主口扩展出 4 路 RS485 从口的工业级隔离型 RS485 集线器，可实现 RS485 网络中继、扩展和隔离功能，采用接线端子式电源接入，导轨式外壳设计，安装方便，性价比高，适用于数据采集、物联网网关、安防物联网和智能仪表监控等领域。
产品参数
| 接口标准 | 符合 RS485 标准 |
|---|---|
| 物理接口 | RS485 接线端子 |
| 通信速率 | 300bps ~ 460800bps 波特率 (自适应) |
| 支持点数 | 每个 RS485 接口支持至多 32 个节点 |
| 通讯距离 | 1200m (9600bps)，通讯速率越高距离越短 |
| 工作方式 | RS485 两线 (A、B)，半双工透明传输 |
| 供电电压 | DC 7V ~ 36V |
| 工作温度 | -45℃ ~ +85℃ |
| 环境湿度 | < 95%RH |
| 传输介质 | 普通平行线 / 双绞线 |
基本功能
可实现 RS485 网络中继、扩展和隔离功能
连接示意图
RS485 主口端的隔离型 RS485 接口可接入 RS485 主控设备，扩展的 4 路隔离型 RS485 接口可外接各类 RS485 从设备，比如 RS485 传感器等
说明：一般 RS485 接线要求手拉手连接，如果不可避免需要主站为中心的星型连接，亦可使用本产品，能有效隔离多个 RS485 之间的连线干扰

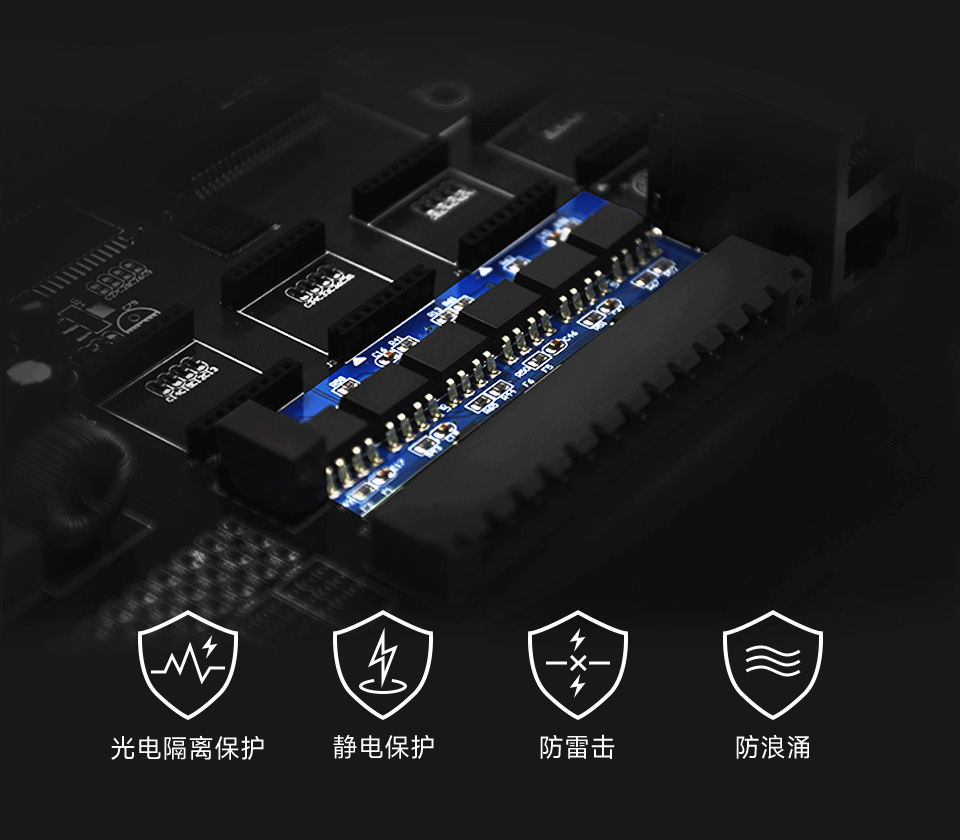

工业隔离保护
内置光电隔离保护电路，RS485 主从设备隔离，可有效保护
RS485 主从设备不受设备间的静电、雷击和浪涌的破坏，
可适用于对可靠性和安全性要求较高的工业环境
宽波特率适用范围
支持 300bps ～ 460800bps 宽波特率通信范围 (自适应)

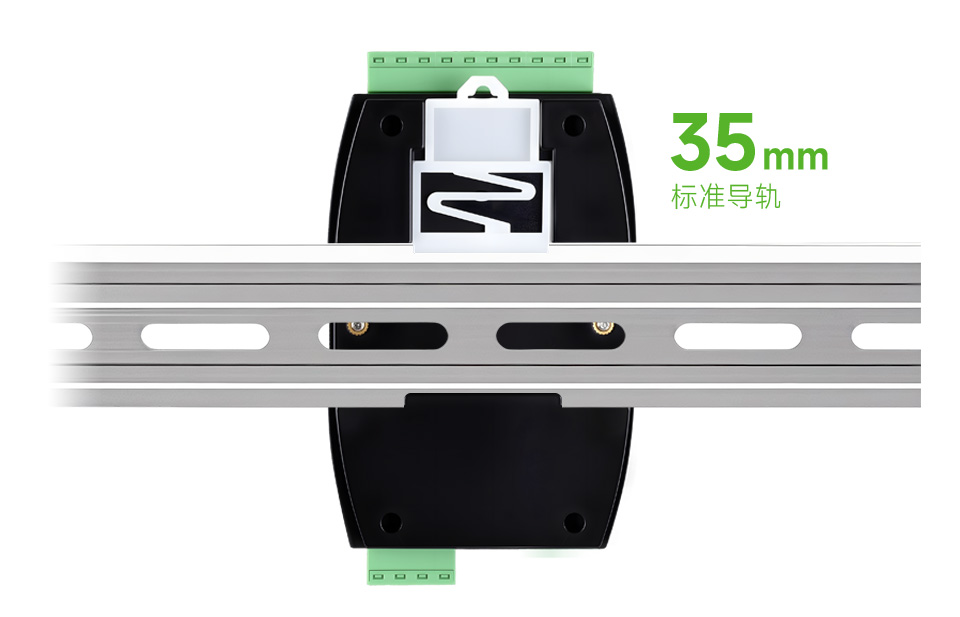

支持导轨安装
支持 35mm 标准导轨，带导轨卡扣，安装方便

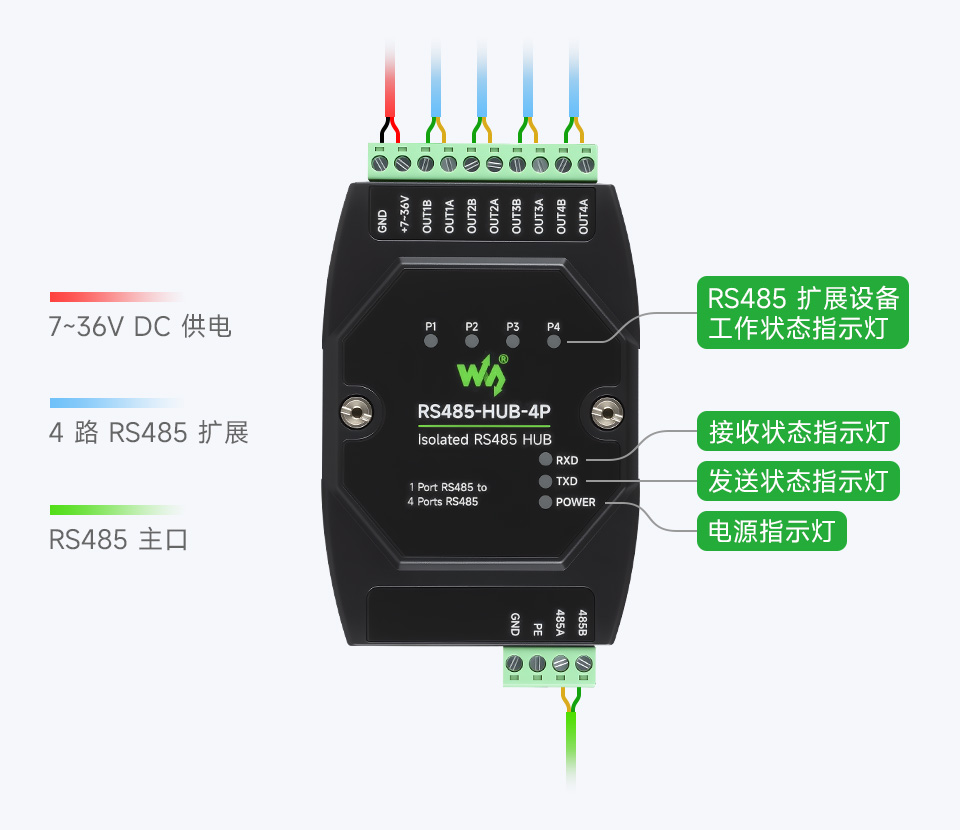

接口简介
产品尺寸
RS485 集线器选型表
| 产品型号 | 供电范围 | 主通信接口 | 扩展通信接口 | 通信速率 | 工作温度 |
|---|---|---|---|---|---|
 RS485-HUB-2P |
DC 5V ~ 36V | 1 路 RS485 | 2 路 RS485 | 300bps ~ 460800bps 波特率 (自适应) | -45℃ ~ +85℃ |
 RS485-HUB-4P |
DC 7V ~ 36V | 1 路 RS485 | 4 路 RS485 | 300bps ~ 460800bps 波特率 (自适应) | -45℃ ~ +85℃ |

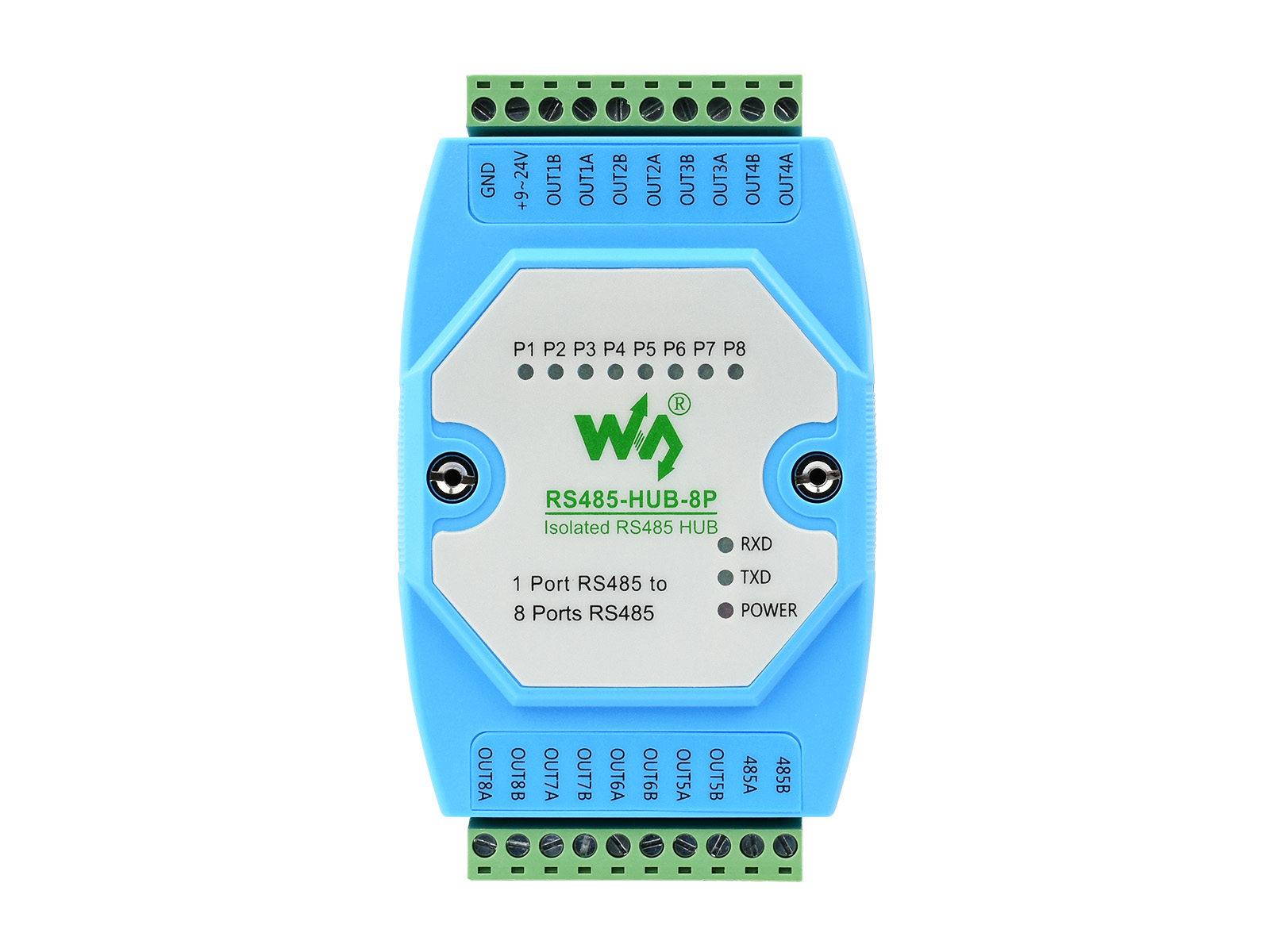

 RS485-HUB-8P |
DC 9V ~ 24V | 1 路 RS485 | 8 路 RS485 | 300bps ~ 460800bps 波特率 (自适应) | -45℃ ~ +85℃ |
