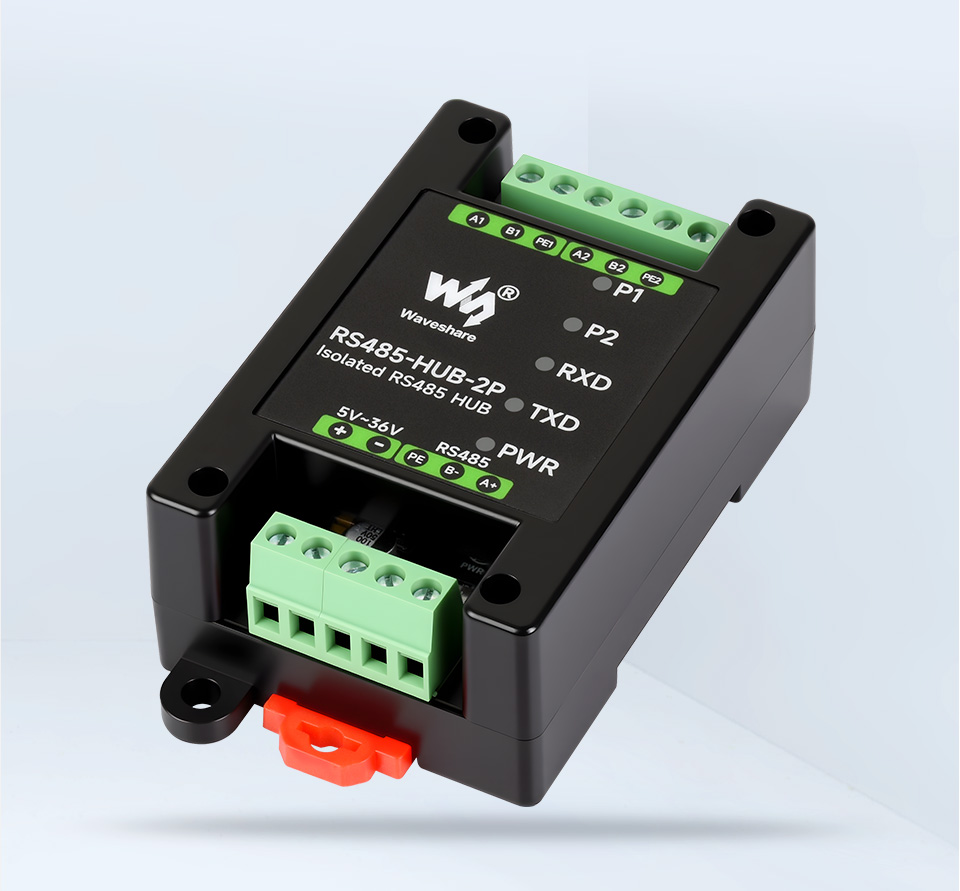

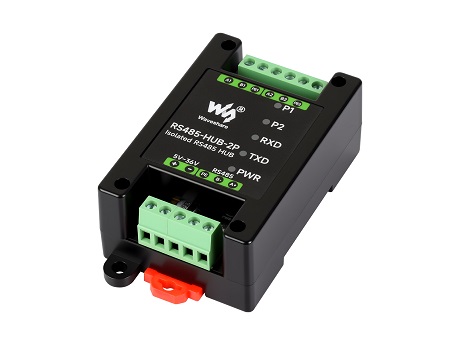

隔离型 2 路 RS485 集线器中继器
可通过一路 RS485 主口扩展 2 路 RS485 从口，带隔离和中继
产品特性
RS485-HUB-2P 是一款可通过 1 路 RS485 主口扩展出 2 路 RS485 从口的工业级隔离型 RS485 集线器，可实现 RS485 网络中继、扩展和隔离功能，采用接线端子式电源接入，导轨式外壳设计，安装方便，性价比高，适用于数据采集、物联网网关、安防物联网和智能仪表监控等领域。
产品参数
| 接口标准 | 符合 RS485 标准 |
|---|---|
| 物理接口 | RS485 接线端子 |
| 通信速率 | 300bps ~ 460800bps 波特率 (自适应) |
| 支持点数 | 每个 RS485 接口支持至多 32 个节点 |
| 通讯距离 | 1200m (9600bps)，通讯速率越高距离越短 |
| 工作方式 | RS485 两线 (A、B)，半双工透明传输 |
| 供电电压 | DC 5V ~ 36V |
| 工作温度 | -45℃ ~ +85℃ |
| 环境湿度 | < 95%RH |
| 传输介质 | 普通平行线 / 双绞线 |

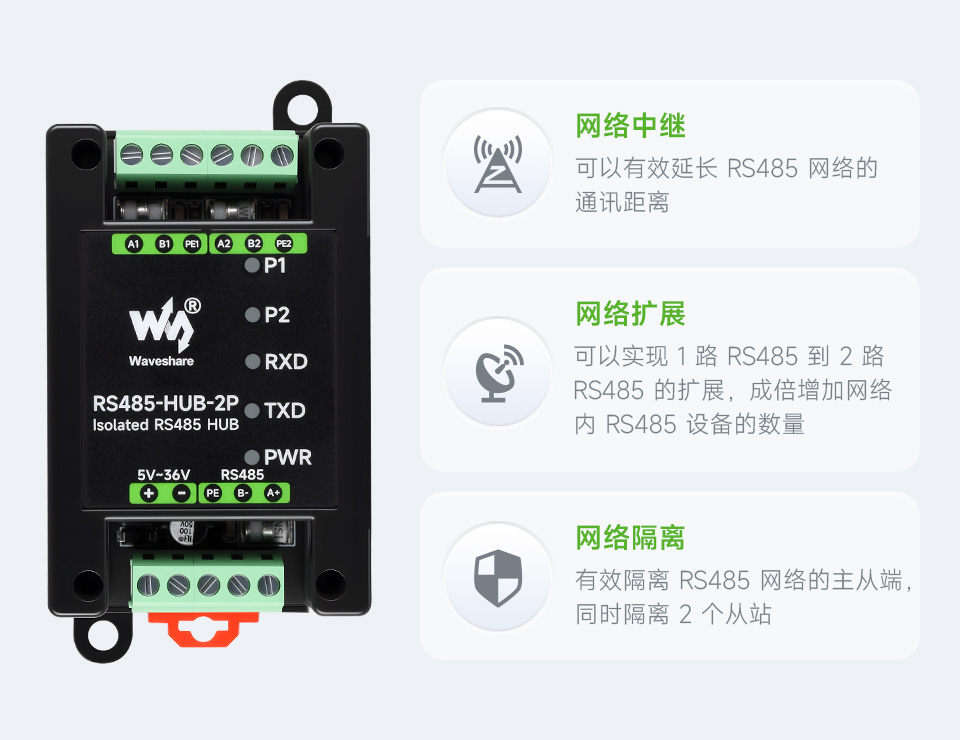

基本功能
可实现 RS485 网络中继、扩展和隔离功能
应用示意图
RS485 点到点中继通信
RS485 一分二，点到点，半双工，中继通信

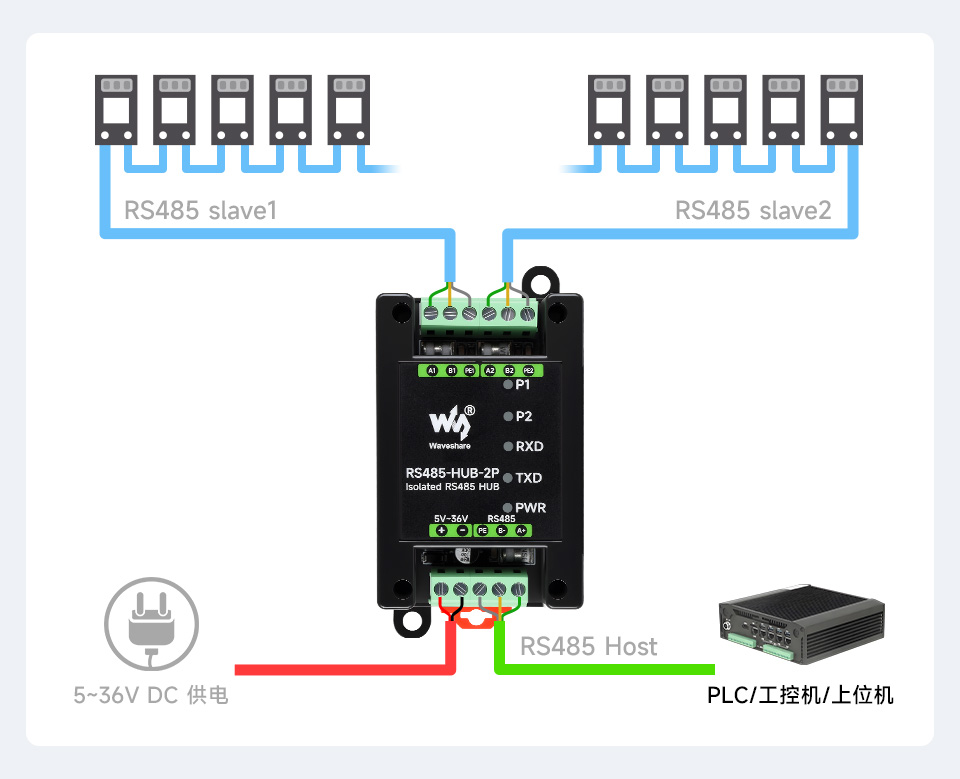

RS485 点对多中继通信
支持 RS485 总线星型分割接法，灵活组网，并具备信号中继放大功能

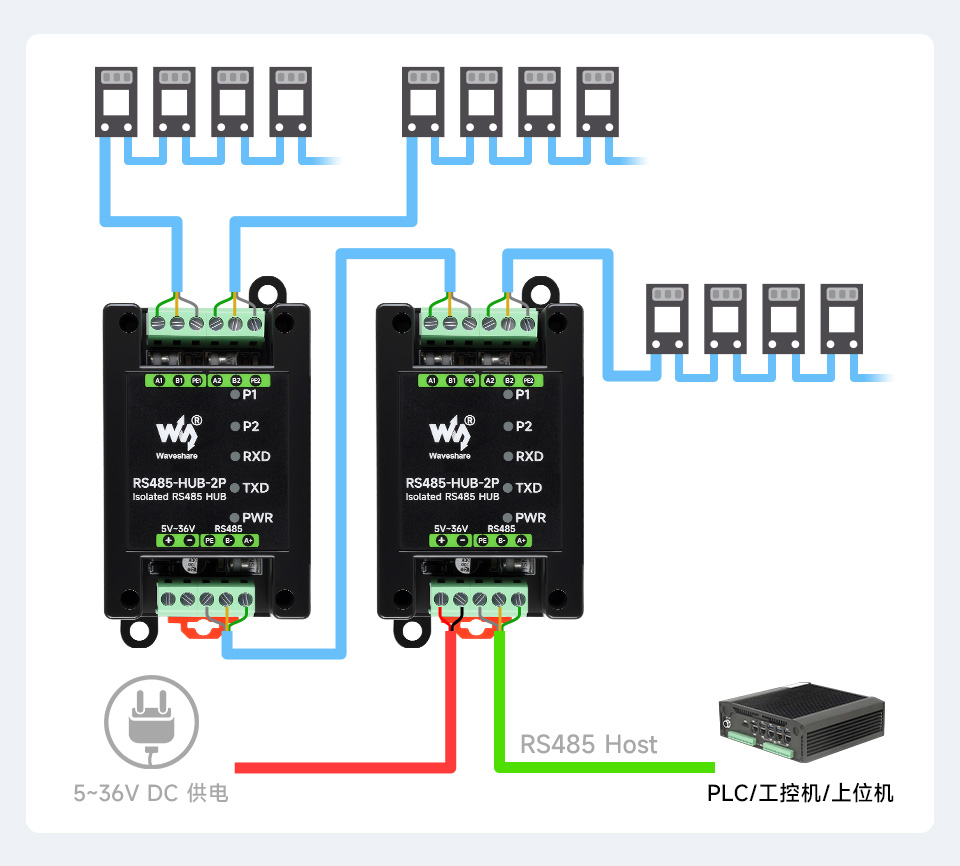

RS485 多设备级联通信
支持多台 RS485 设备级联，解决大型系统中多节点组网连接问题，
确保信号放大稳定可靠

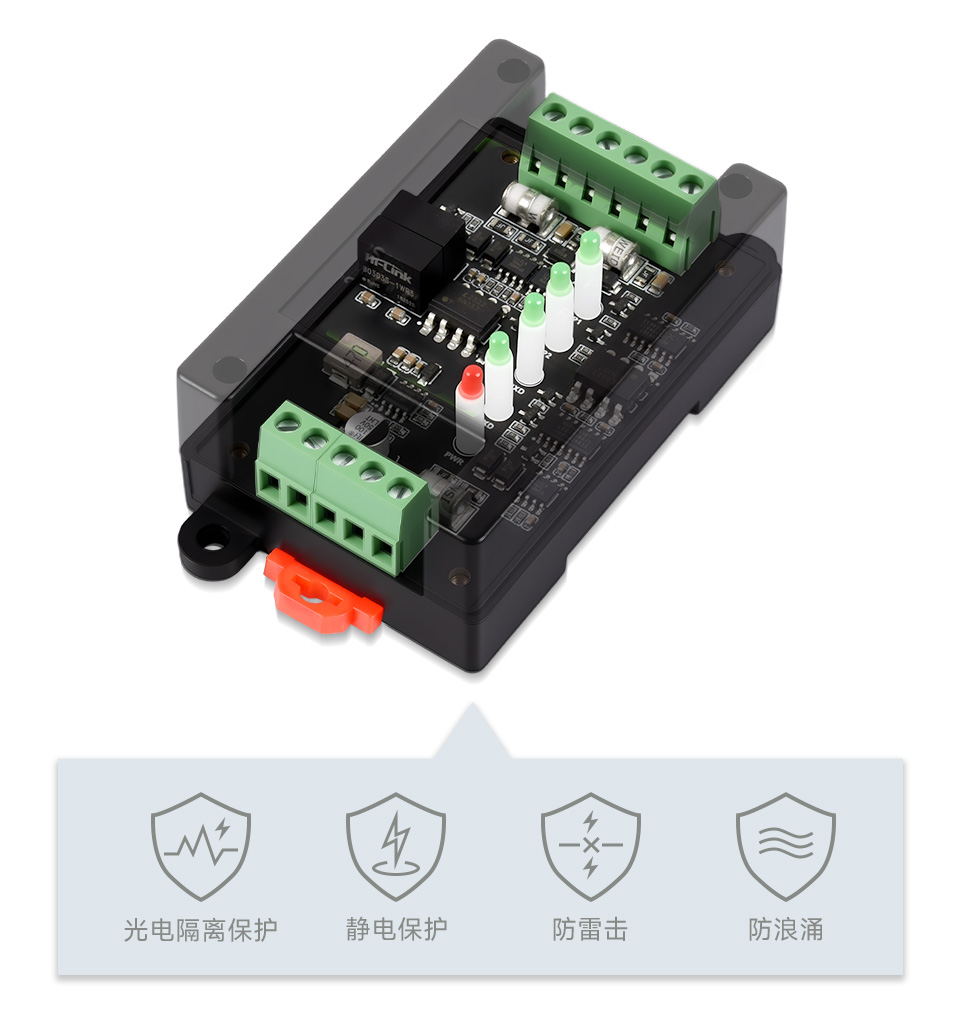

工业隔离保护
内置光电隔离保护电路，RS485 主从设备隔离，可有效保护
RS485 主从设备不受设备间的地电位差、静电、雷击和浪涌的破坏，
可适用于对可靠性和安全性要求较高的工业环境

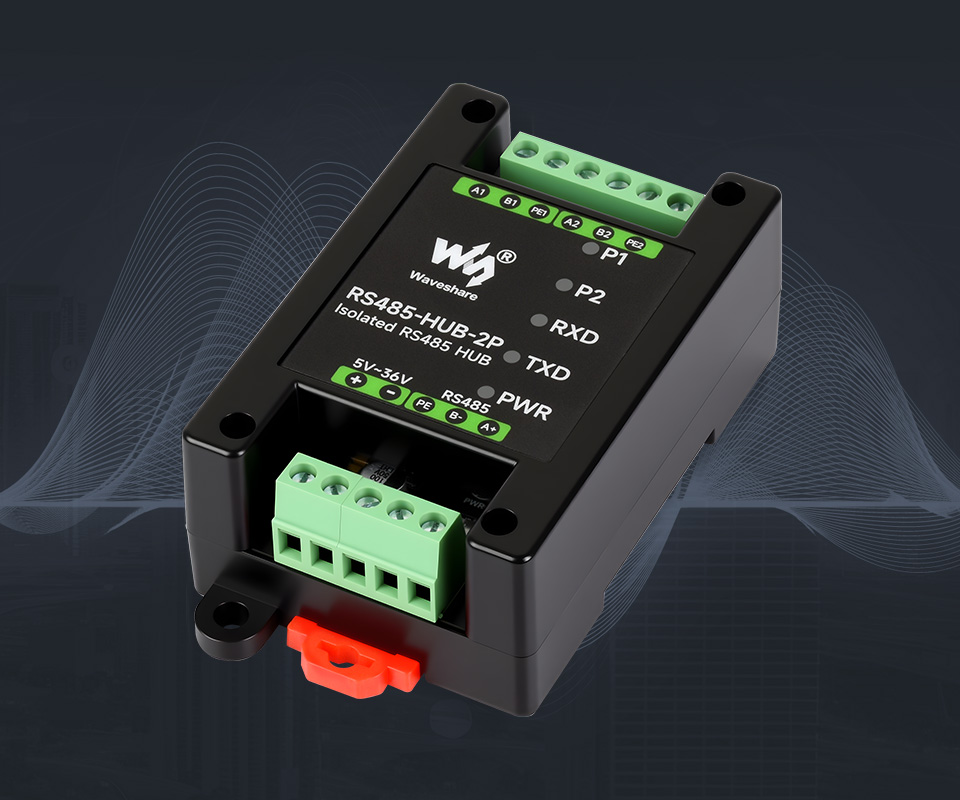

宽波特率适用范围
支持 300bps ～ 460800bps 宽波特率通信范围 (自适应)

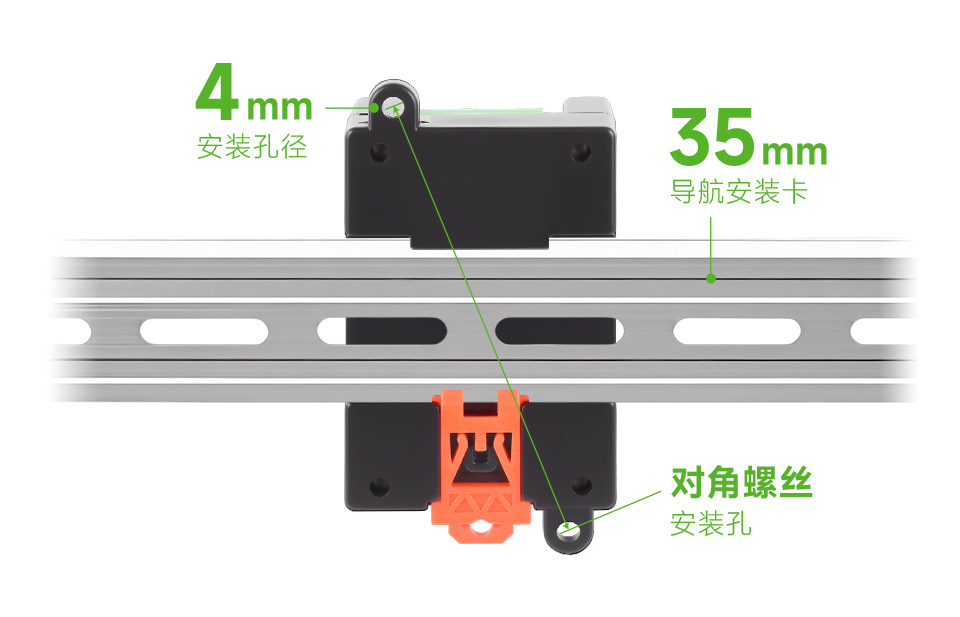

支持壁挂和导轨安装
支持 35mm 标准导轨，带导轨卡扣，安装方便

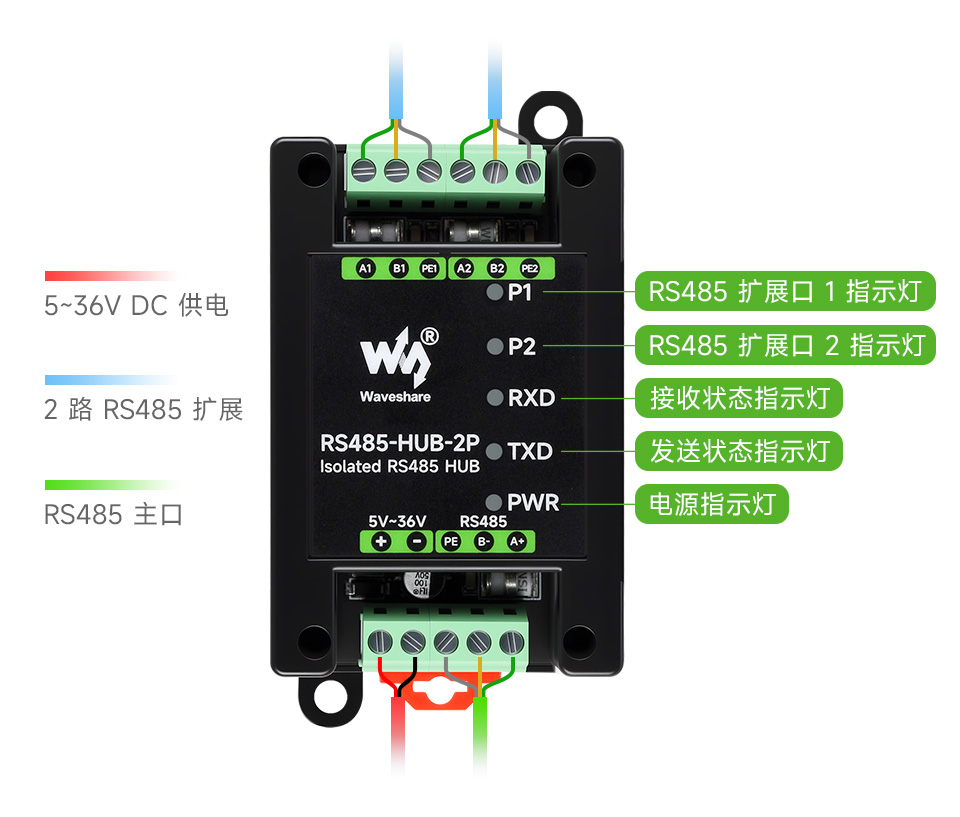

接口简介

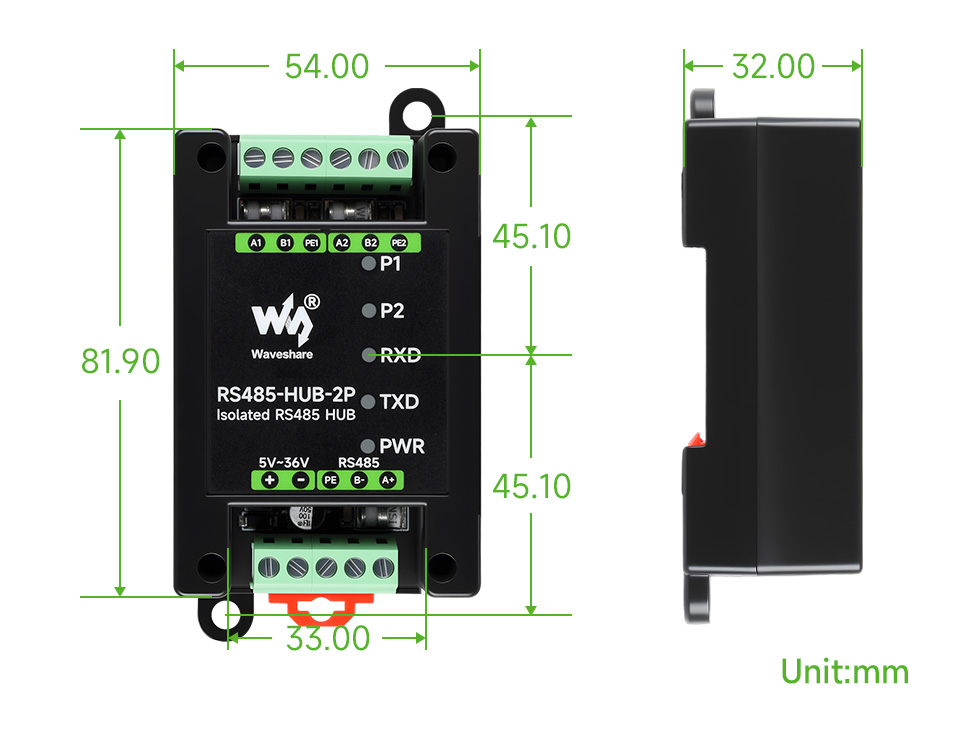

产品尺寸
