RS485 CAN Jetson Nano扩展板 数字隔离型内置多种保护电路

UART 控制、板载 TVS (瞬态电压抑制管)，防浪涌，防瞬态尖峰电压、防雷、防静电
价格
原价
型号
RS485 CAN for Jetson Nano
SKU
22026
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

RS485 CAN 扩展板

Jetson Nano 专用

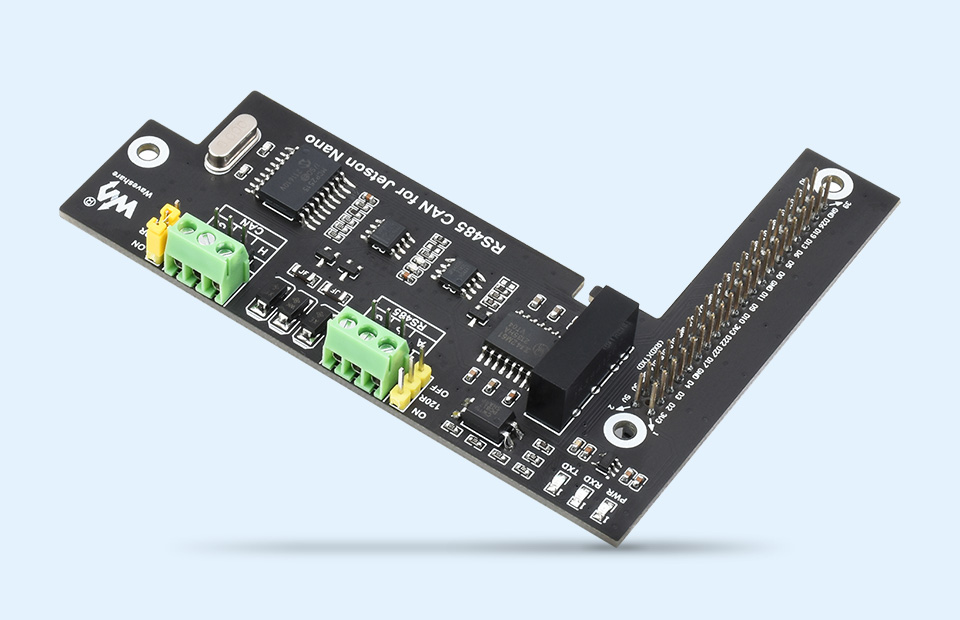

Jetson Nano RS485 CAN 扩展板

产品特性

  • 基于 GPIO 40PIN 接口设计，方便直接插到 Jetson Nano 上
  • 具备 CAN 功能，使用 SPI 接口的 CAN 控制器 MCP2515，搭配 SIT65HVD230DR 收发器
  • 具备 RS485 功能，UART 控制，半双工通讯，搭配 SP3485 收发器支持自动切换收发状态，无需程序控制
  • 板载 TVS (瞬态电压抑制管)，RS485 通讯可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电
  • 板载数字隔离芯片，信号隔离通信更安全、稳定性更好、抗干扰性更强
  • 预留控制接口，方便其他控制器控制
  • 提供完善的配套资料手册(提供 python 例程)

产品参数

CAN 控制器 MCP2515
CAN 收发器 SIT65HVD230DR
485 收发器 SP3485
工作电压 3.3V
固定螺丝孔直径 3.0mm
产品尺寸 100 × 79mm

接入 Jetson Nano

Jetson Nano RS485 CAN 扩展板

B01 4GB 版本

Jetson Nano RS485 CAN 扩展板

2GB 版本

具备 CAN、RS485 功能

Jetson Nano RS485 CAN 扩展板

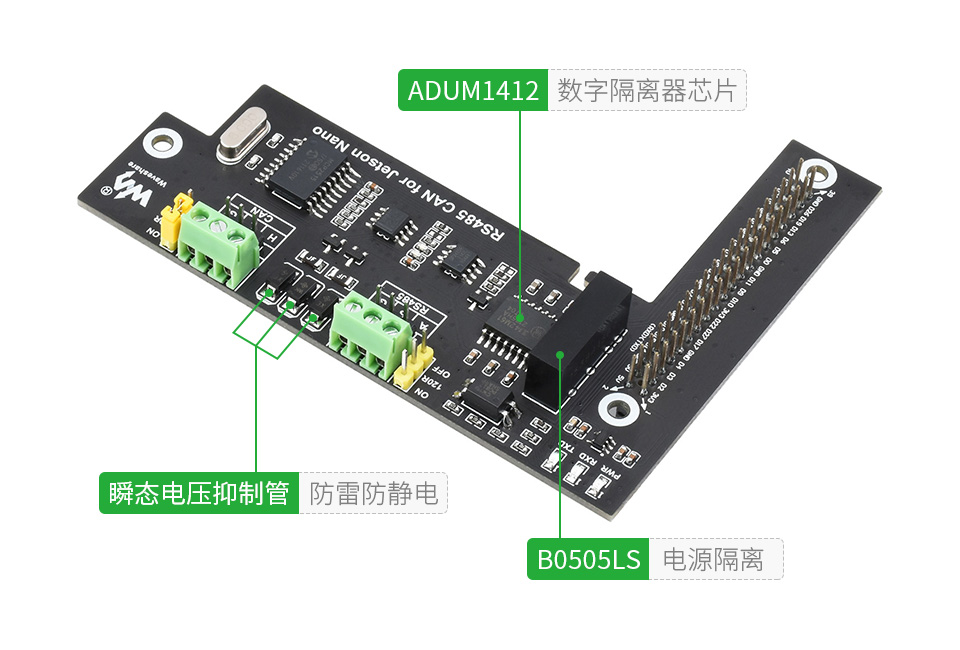

隔离电路设计 通信更安全

板载 SM24CANB 瞬态抑制二极管阵列（TVS），可有效防止静电、浪涌电压和瞬态尖峰电压对产品的破坏，RS485 通讯更安全稳定

Jetson Nano RS485 CAN 扩展板

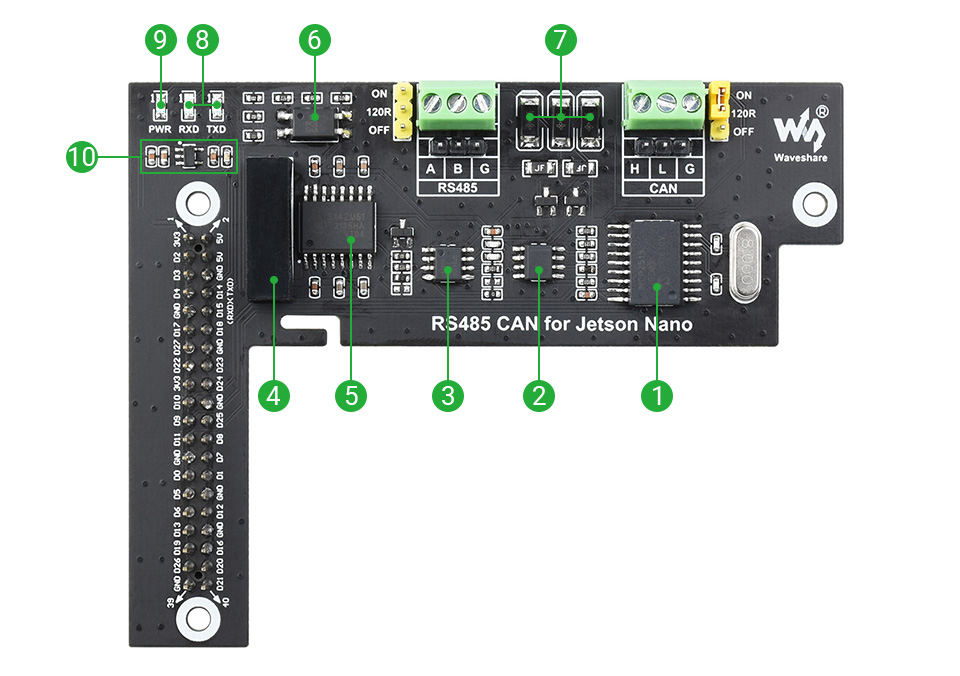

资源简介

Jetson Nano RS485 CAN 扩展板
  1. CAN 控制器

    MCP2515

  2. CAN 收发器

    SIT65HVD230DR

  3. RS485 收发器

    SP3485

  4. 电源隔离

    B0505LS

  1. 数字隔离器芯片

    ADUM1412

  2. 光耦隔离芯片

    PC817X3CSP9F

  3. 瞬态抑制二极管阵列

  4. 串口收发指示灯

  5. 电源状态指示灯

  6. 电源芯片

    RT9193-33

接口定义

Jetson Nano RS485 CAN 扩展板接口定义

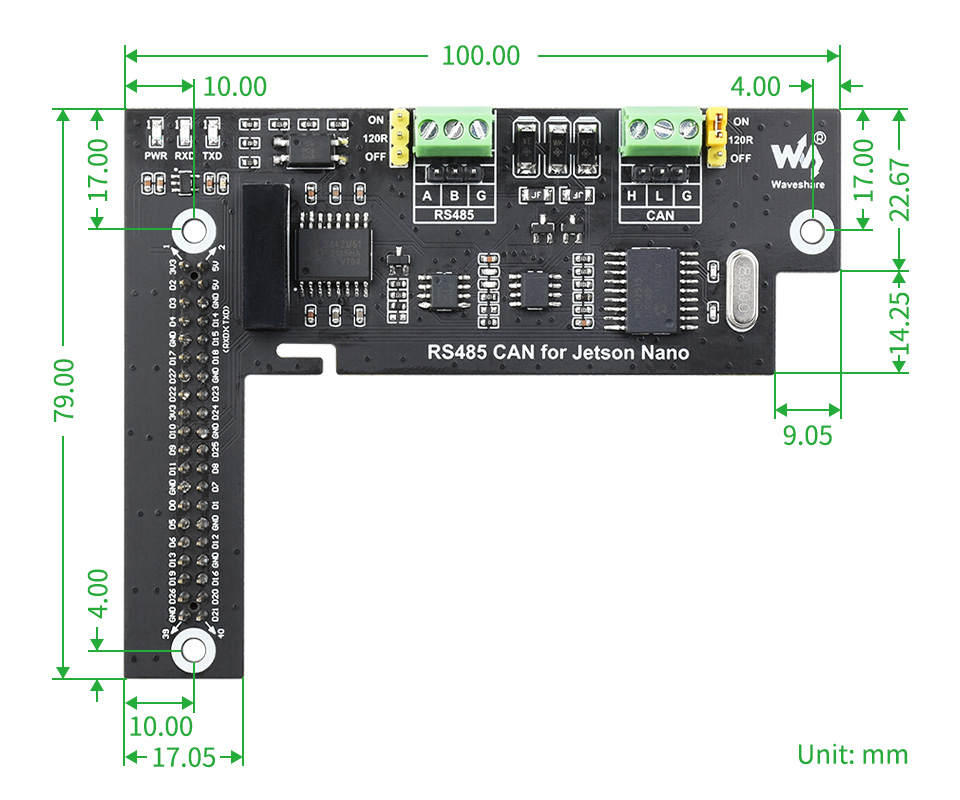

产品尺寸

Jetson Nano RS485 CAN 扩展板产品尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/RS485_CAN_for_Jetson_Nano

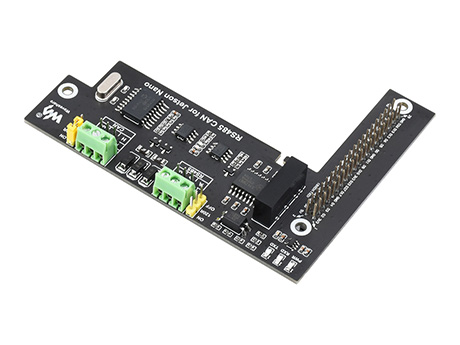

配置清单

  1. RS485 CAN for Jetson Nano × 1
  2. 螺丝包 × 1
