工业级RS232转RS485电磁隔离型转换器 600W防雷防浪涌ADI磁耦隔离 DB9针转换接头

TVS双向瞬态抑制二极管 600W防雷击防浪涌 15千伏静电保护 1200米传输 -15℃~70℃适用

型号 RS232 TO RS485

SKU 18101

品牌 Waveshare

  • 产品详情
  • 产品资料
  • 包装信息
  • 保修&售后服务
加入购物车

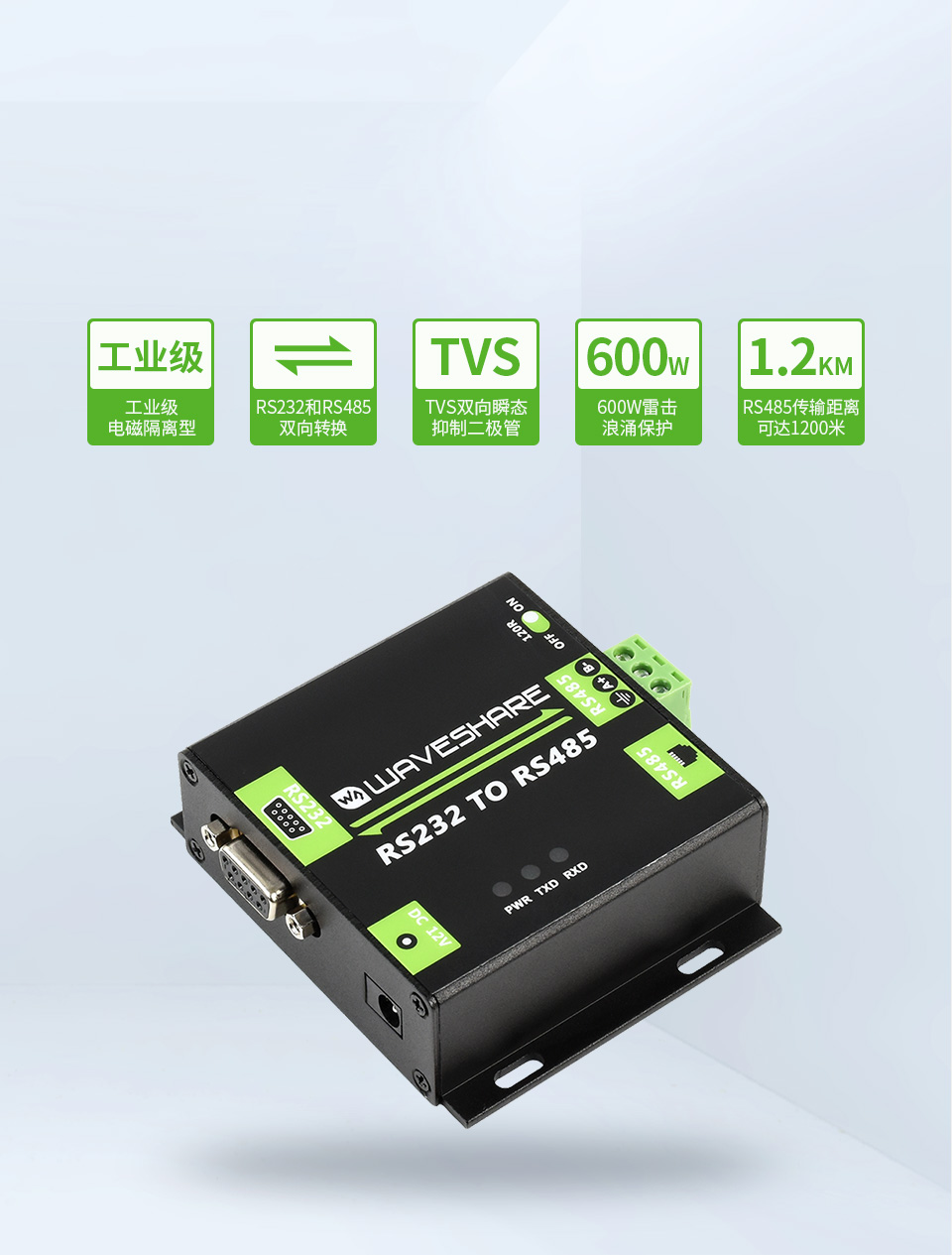

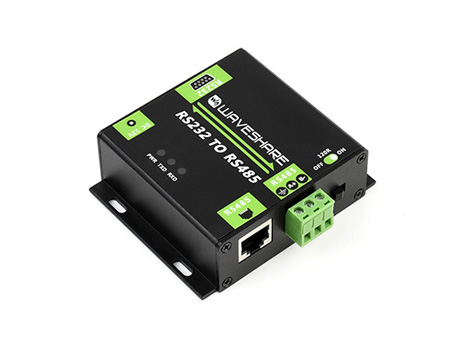

RS232 TO RS485双向转换器首图

RS232 TO RS485
工业级隔离型转换器

RS232 TO RS485是RS232转RS485电磁隔离型异步双向转换器
内置TVS双向瞬态抑制二极管和防雷管,可有效保护产品的稳定运行

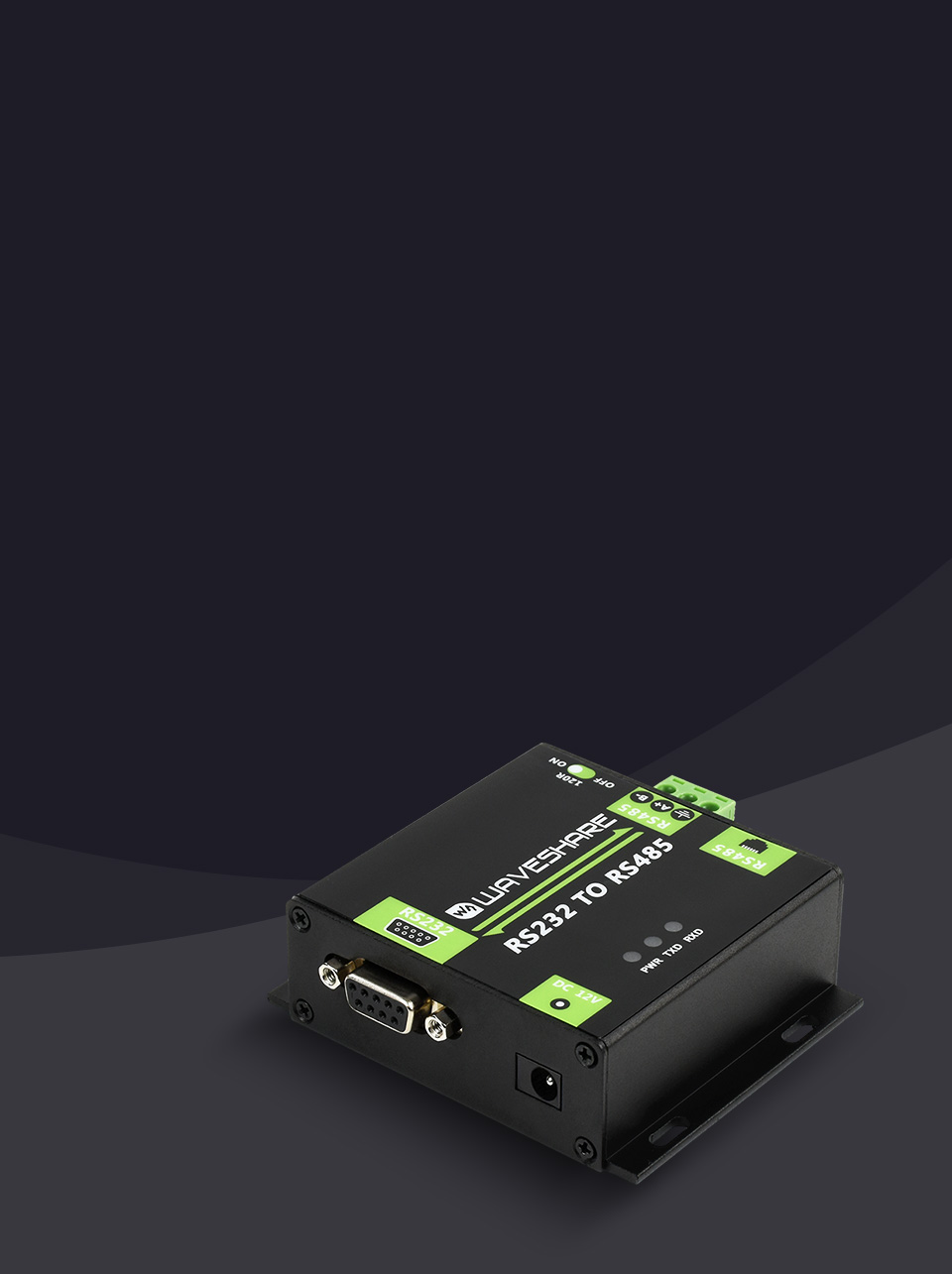

RS232 TO RS485双向转换器特性

我的特性


  • 兼容RS232/RS485标准,可将RS232信号转换成平衡差分RS485信号
  • 传输速率稳定,可靠速度为300~115200bps
  • 板载一体式电源隔离,可提供稳定的隔离电压,隔离端无须额外供电
  • 板载一体式ADI磁耦隔离,可进行信号隔离,可靠性高、抗干扰强、功耗低
  • 板载TVS(瞬态电压抑制管),可有效抑制电路中的浪涌电压和瞬态尖峰电压,防雷防静电
  • 板载自恢复保险丝和保护二极管,可确保电流和电压稳定输出,防过流过压,提高抗冲击能力
  • 板载RS485输出终端120R电阻,可开关切换使能,方便操作
  • 板载DC-005供电接口,可接6V~36V DC宽电压输入,方便不同场合使用
  • 板载3个LED指示灯,方便查看电源和信号收发状态
  • 铝合金外壳,表面使用氧化磨砂处理,牢固耐用

产品参数


产品类型 电磁隔离型RS232转RS485异步双向转换器
通信速率 300~115200bps
设备接口 兼容RS232/RS485标准
RS232接口 接口形式 DB9公头母口
传输距离 约15米
传输模式 点对点
RS485接口 接口形式 接线端子 + RJ45网口
方向控制 硬件自动判别和控制数据传输方向
接口保护 提供600W防雷、防浪涌和15KV静电保护
终端电阻 120R,可通过开关切换使能
传输距离 约1200米
传输模式 点对多(至多32个节点,16个节点以上建议加中继器)
指示灯 PWR 电源指示灯,接入电源,检测到电压则亮红灯
TXD 发送指示灯,有数据从RS232接口发出时亮绿灯
RXD 接收指示灯,有数据从RS232接口发回时亮蓝灯
使用环境 温度范围 -15℃~70℃
湿度范围 5%RH~95%RH

1200米远距离传输


可将RS232信号转换成平衡差分RS485信号,传输速率稳定
可靠速度为300~115200bps,传输距离RS485约1200米,RS232约15米

RS232 TO RS485双向转换器距离高速传输

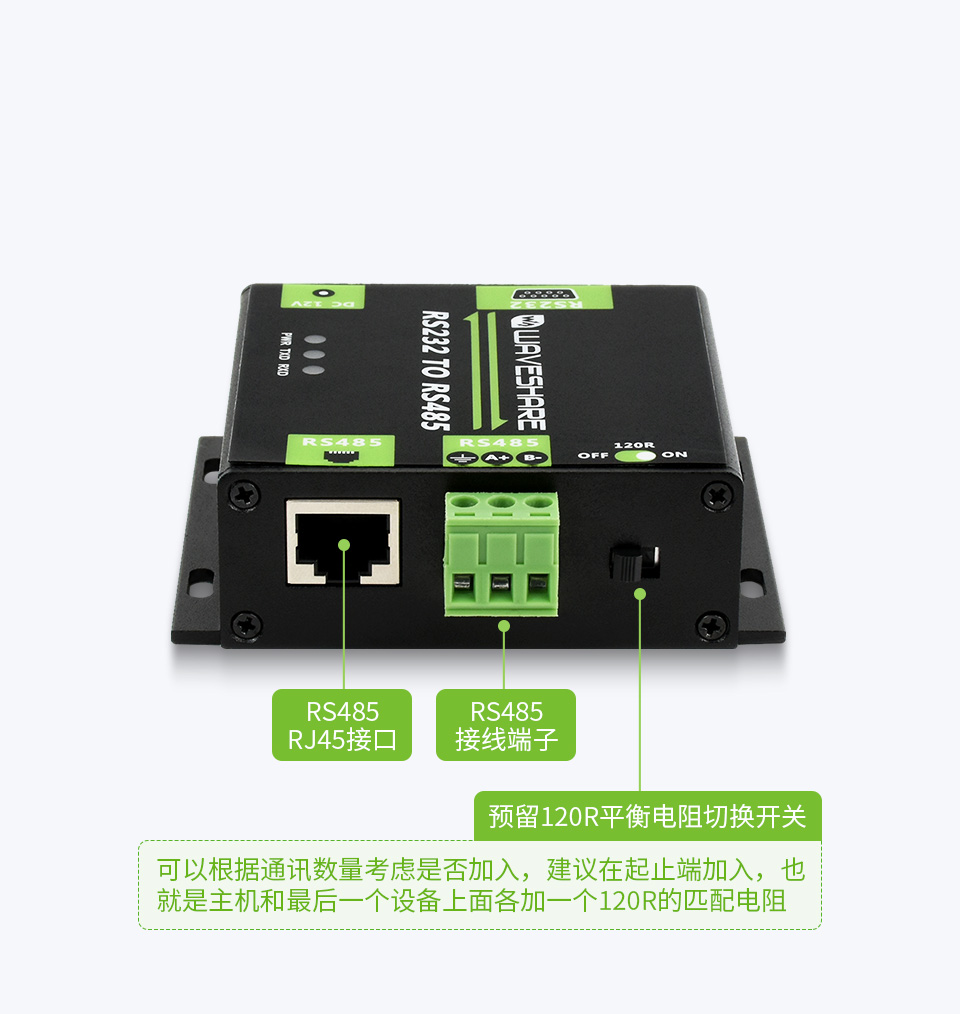

RS232 TO RS485双向转换器2种接口

接口说明

RS485端设有接线端子、RJ45接口两种不同接口,满足工业应用需求

RS232 TO RS485双向转换器接口介绍
RS232 TO RS485双向转换器2种接口

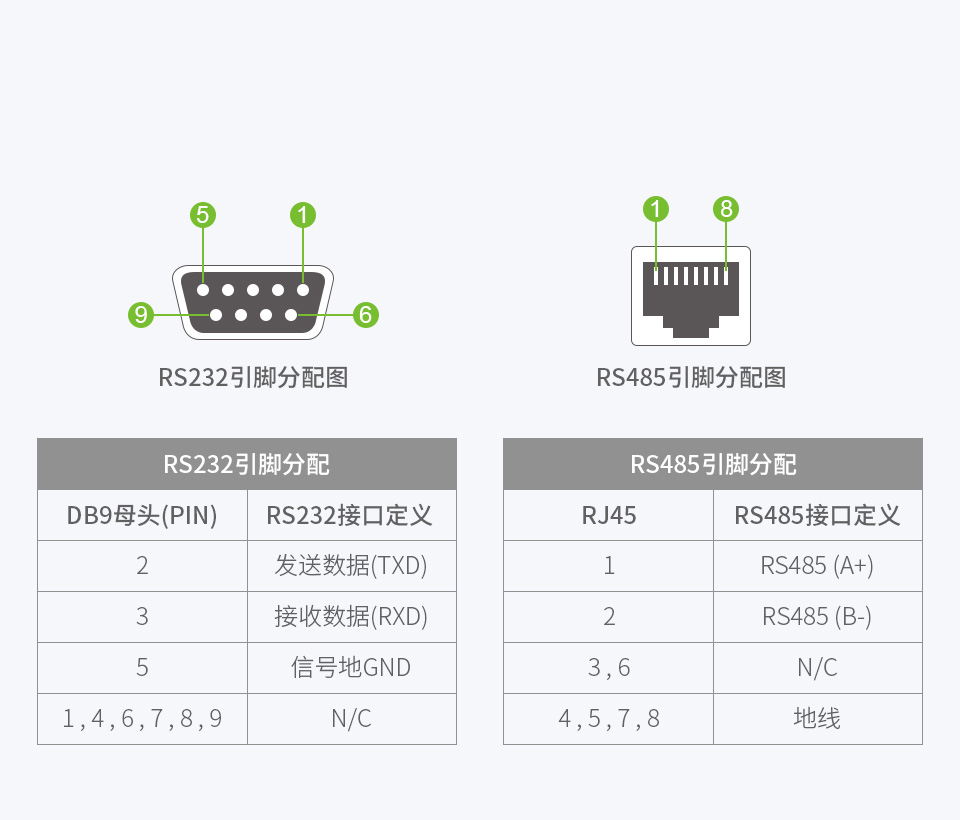

接口引脚说明

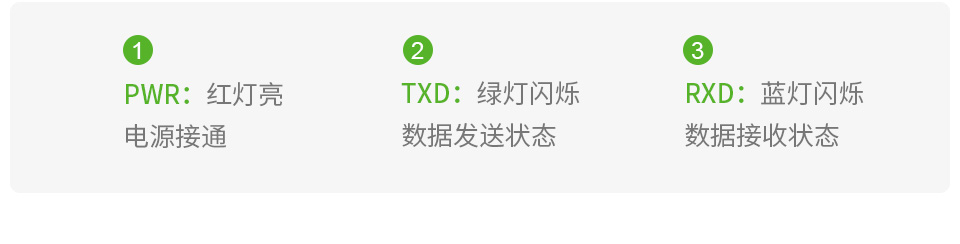

工作状态指示灯


板载3个LED指示灯,方便查看电源和信号收发状态

RS232 TO RS485双向转换器LED指示灯效果 RS232 TO RS485双向转换器LED指示灯说明

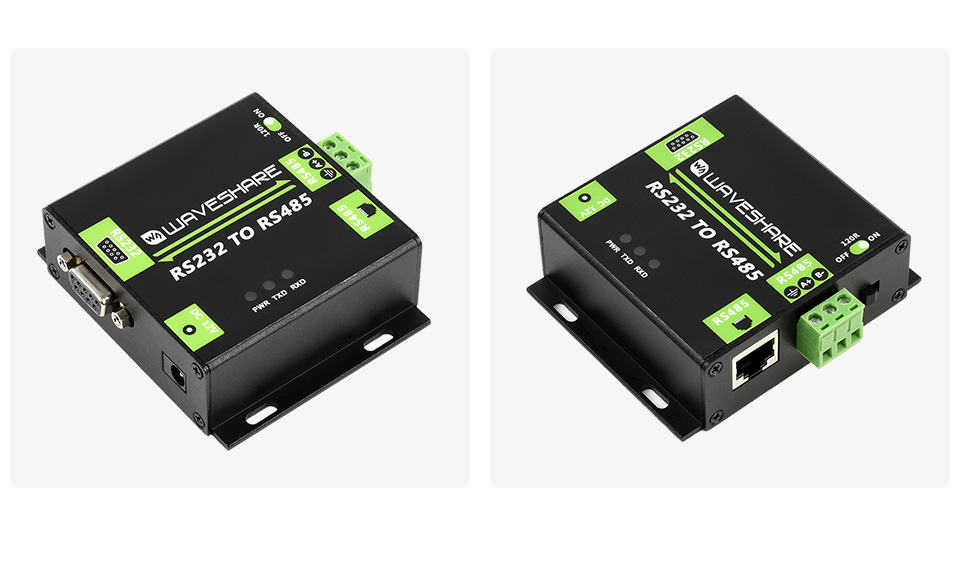

铝合金磨砂外壳


产品使用铝合金材质,并经过氧化磨砂处理
牢固耐用,颜值与手感更好

RS232 TO RS485双向转换器铝合金外壳

应用领域


RS232 TO RS485应用领域广泛
可应用于主控机之间、主控机与单片机或外设之间,构成点对点、点对
多点远程多级通信网络,实现多机应答通信

RS232 TO RS485双向转换器工业级4G通信文案

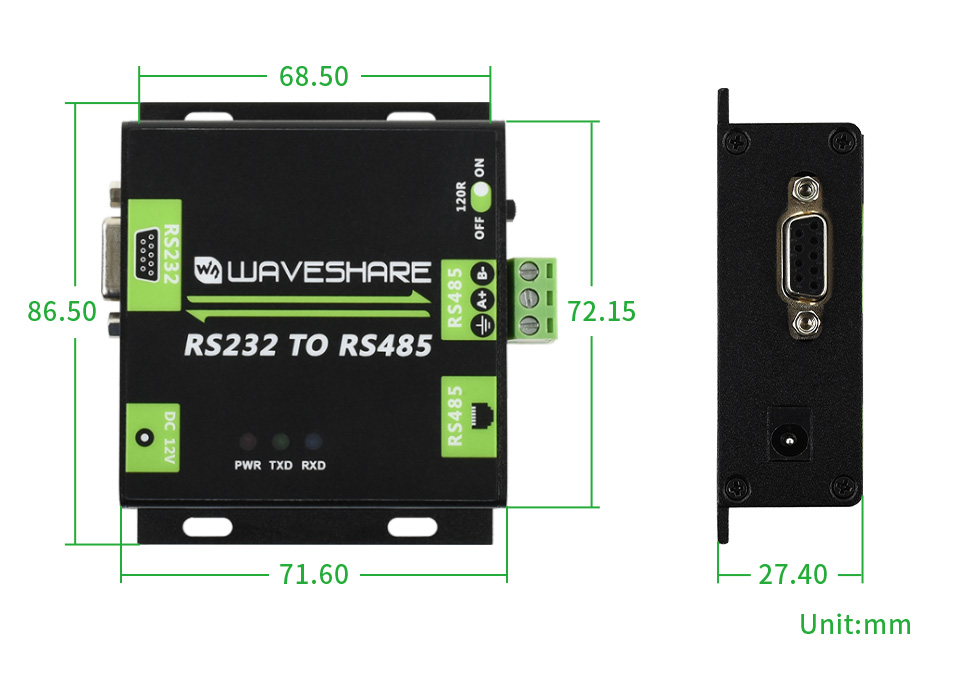

外形尺寸

RS232 TO RS485双向转换器尺寸图

资料及服务

微雪资料及服务
认准微雪正品
专业技术支持
丰富的资料教程


资料路径:www.waveshare.net/wiki/RS232_TO_RS485

配置清单

  1. RS232 TO RS485 × 1

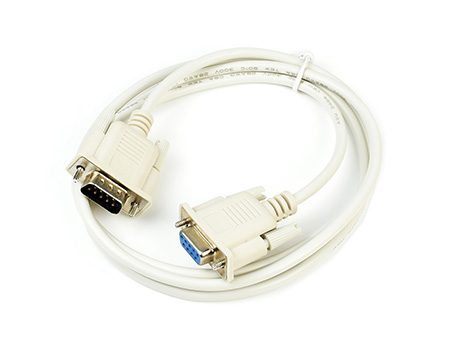

  2. 1.5米公对母串口线 × 1
  3. 12V 0.5A 美规电源 × 1
建议用户同时购买USB TO RS232/485/TTLUSB TO RS485方便测试。
