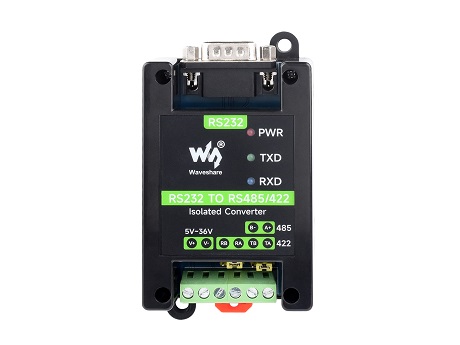

工业级RS232转RS485/422有源数字隔离型串口转换器采用SP3232EEN和SP485EN芯片方案采用RS232 DB9公头接口

工业级RS232转RS485/422有源数字隔离型串口转换器采用SP3232EEN和SP485EN芯片方案采用RS232 DB9公头接口

RS232和RS485/422双向转换，工业导轨式ABS环保外壳，支持壁挂和导轨安装，内置多种工业防护等

价格

原价

型号

RS232 TO RS485/422

SKU

26121

品牌

Waveshare

版本选择

RS232 DB9 公头接口 RS232 DB9 母头接口

价格参考

{{tax.tax_name}}

数量	{{price.num}}+
价格

数量

- +

加入购物车收藏商品

7天无理由退换

工业隔离型串口转换器

USB转RS232/485

USB转RS485/422

RS232转RS485/422 (公口)

RS232转RS485/422 (母口)

产品详情
产品资料
配置清单
保修&售后服务

加入购物车

RS232 转 RS485/422
有源数字隔离型串口转换器

采用 SP3232EEN 和 SP485EN 芯片方案，通信稳定，内置电气隔离、防雷防静电等多种工业防护，适用于各种通信要求高的工控设备或应用

RS232 转 RS485/422 有源数字隔离型串口转换器

RS232 转 RS485/422 有源数字隔离型串口转换器

产品特性

采用 SP3232EEN+SP485EN 芯片方案，高速通信稳定、可靠、兼容性好
传输速率稳定，可靠通信速率为 300 ~ 921600bps
板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
板载一体式数字隔离，可进行信号隔离，可靠性高、抗干扰强、功耗低
板载 TVS (瞬态电压抑制管)，可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电
板载自恢复保险丝和保护二极管，可确保电流和电压稳定输出，防过流过压，提高抗冲击能力
板载 15KV ESD 隔离保护和 600W 雷电浪涌保护
板载 RS485/RS422 接口的 120R 终端电阻，默认禁用，可通过跳线帽设置修改
板载端子供电接口，支持 5~36V DC 宽电压范围供电
外置 3 个 LED 指示灯，方便查看电源和信号收发状态
工业导轨式 ABS 环保外壳，体积小巧，安装方便，性价比高

版本选择

RS232 TO RS485/422

RS232 TO RS485/422

RS232 采用 DB9 公头接口

RS232 TO RS485/422 (F)

RS232 TO RS485/422 (F)

RS232 采用 DB9 母头接口

产品参数

产品类型	有源数字隔离型 RS232 转 RS485/422 串口转换器
供电接口	供电电压	5 ~ 36V DC
供电接口	接口保护	防反接
通信速率	300 ~ 921600bps (远距离可靠通信，推荐用 300~115200bps)
设备接口	RS232、RS485/422
RS232 接口	接口形式	DB9 公头/母头
	传输距离	约 15 米
	传输模式	点对点
RS485/422 接口	接口形式	接线端子
	方向控制	硬件自动判别和控制数据传输方向
	接口保护	提供 600W 防雷、防浪涌和 15KV 静电保护
	终端电阻	120R，可通过开关切换使能
	传输距离	约 1200 米
	传输模式	点对多 (至多 32 个节点，16 个节点以上建议加中继器)
产品外观	外壳	导轨式 ABS 环保外壳，适用于 35mm DIN 导轨
产品外观	尺寸	81.9 × 54.0 × 32.0mm

基本功能

将 RS232 信号转换成平衡差分的 RS485/422 信号，可用于接口转换，
扩充节点，也可用于延长通信距离

RS232 转 RS485/422 有源数字隔离型串口转换器

电气隔离型设计

板载一体式电源隔离，可提供稳定的隔离电压，隔离端无须额外供电
板载一体式数字隔离，可进行信号隔离，可靠性高、抗干扰强、功耗低

RS232 转 RS485/422 有源数字隔离型串口转换器

多重保护安全稳定

TVS (瞬态电压抑制管) 可有效抑制电路中的浪涌电压和瞬态尖峰电压，防雷防静电。自恢复保险丝和保护二极管可确保电流和电压稳定输出，防过流过压，提高抗冲击能力

RS232 转 RS485/422 有源数字隔离型串口转换器

1200 米远距离传输

可将 RS232 信号转换成平衡差分 RS485/422 信号，传输速率稳定，传输距离 RS485/422 约 1200 米

RS232 转 RS485/422 有源数字隔离型串口转换器

支持壁挂和导轨安装

RS232 转 RS485/422 有源数字隔离型串口转换器

接口简介

RS232 转 RS485/422 有源数字隔离型串口转换器

RS232 转 RS485/422 有源数字隔离型串口转换器

产品展示

RS232 转 RS485/422 有源数字隔离型串口转换器

产品尺寸

RS232 转 RS485/422 有源数字隔离型串口转换器
