串口服务器RS232/485/422转RJ45以太网模块TCP/IP转串口模块导轨式串口服务器 Modbus网关

导轨式、方便安装、体积小、工业隔离型
价格
原价
型号
RS232/485/422 TO ETH (B)
SKU
24759
品牌
Waveshare
串口类型
RS232 RS485 RS232/485/422
版本
普通网口版 PoE 网口版
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 关联商品

串口服务器RS232/485/422转RJ45以太网模块TCP/IP转串口模块导轨式串口服务器 Modbus网关

+ =

已选择 {{choose_count}} 件商品

组合价 {{choose_total | formatPrice}}

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

RS232 / 485 / 422
转 RJ45 以太网模块

工业隔离型,导轨式 RS232/485/422 串口服务器

RS232 / 485 / 422 转 RJ45 以太网模块首图 RS232 / 485 / 422 转 RJ45 以太网模块功能

产品特性

一款专门为工业环境应用设计的 RS232/485/422 设备数据采集器 / 物联网网关,兼具串口服务器、Modbus 网关、MQTT 网关、RS485 转 JSON 等多种功能于一体。具有 RS232/485/422 和以太网接口 (可选带 PoE 功能版本),采用外径 5.5mm,内径 2.1mm 的电源接口跟接线端子式电源接入,导轨式外壳设计,体积小巧,安装方便,性价比高,适用于数据采集、物联网网关、安防物联网和智能仪表监控等领域。

版本选择

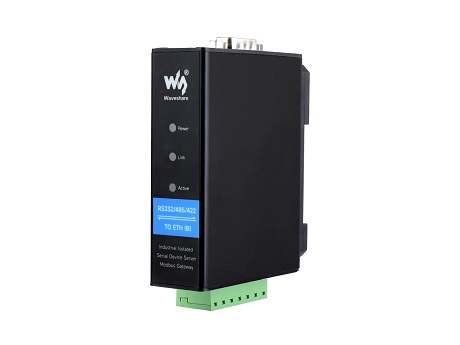

RS232/485/422 TO ETH (B)
RS232/485/422
TO ETH (B)

普通网口 + 电气隔离

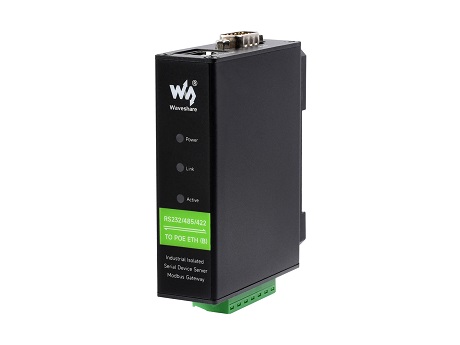

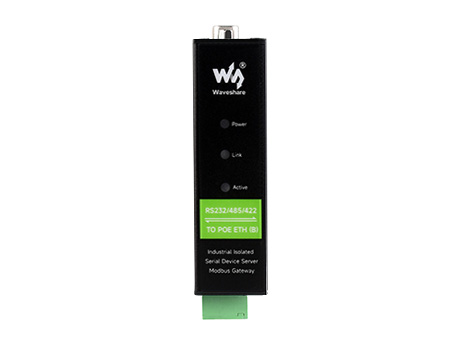

RS232/485/422 TO POE ETH (B)
RS232/485/422
TO POE ETH (B)

PoE 网口 + 电气隔离

产品参数

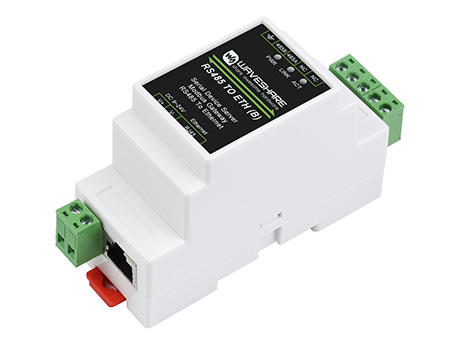

型号 RS485 TO ETH (B)
普通网口版
RS485 TO POE ETH (B)
PoE 网口 + 电气隔离版
RS232/485/422
TO ETH (B)
多种接口 + 普通网口
+ 电气隔离版
RS232/485/422
TO POE ETH (B)
多种接口 + PoE 网口
+ 电气隔离版
产品类型 串口服务器、Modbus 网关、MQTT 网关
基本功能 实现 RS485 转以太网双向透明传输功能 实现 RS232/485/422 转以太网双向透明传输功能
通信接口 RS485 × 1,网口 × 1 RS232 x 1; RS485 × 1; RS422 x 1; 网口 × 1
供电方式 接线端子 DC 9~24V 接线端子 DC 6~36V 或 PoE 网口 DC 5.5 电源接口、接线端子 DC 6~36V DC 5.5 电源接口、接线端子 DC 6~36V 或 PoE 网口
隔离保护 不带隔离 电源隔离,信号隔离保护
通信接口
以太网 普通网口 PoE 网口,支持 IEEE 802.3af 标准 普通网口 PoE 网口,支持 IEEE 802.3af 标准
10/100M 自适应 RJ45 接口,2KV 级浪涌保护
串口 RS485 隔离型 RS485 隔离型 RS232/485/422
串口参数
波特率 300 ~ 115200 bps
校验位 无,奇校验,偶校验,标记,空格
数据位 5 ~ 9 位
流控 无流控
软件
协议 ETHERNET、IP、TCP、UDP、HTTP、ARP、ICMP、DHCP、DNS
配置方式 上位机配置、WEB 浏览器、设备管理函数库
通信方式 TCP/IP 直接通讯、虚拟串口方式
工作模式 TCP 服务器、TCP 客户端(同时 TCP 服务端也共存),UDP,UDP 组播
其它
操作温度 -40℃ ~ 85℃
湿度范围 5% ~ 95% 相对湿度
产品尺寸 L × W × H:87 × 36 × 59 mm L × W × H:88.7 × 72.5 × 24.2 mm

基本功能

实现 RS232/485/422 转以太网双向透明传输功能

双向透明传输功能

三种接口

板载 RS232 / 485 / 422 三种串口接口,可适用更多应用场景

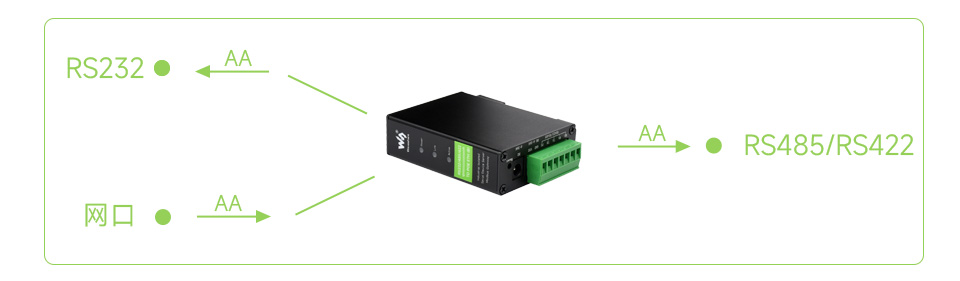

网口 RS232 / 485 / 422

网口可以同时给三个串口发送数据

RS232 / 485 / 422

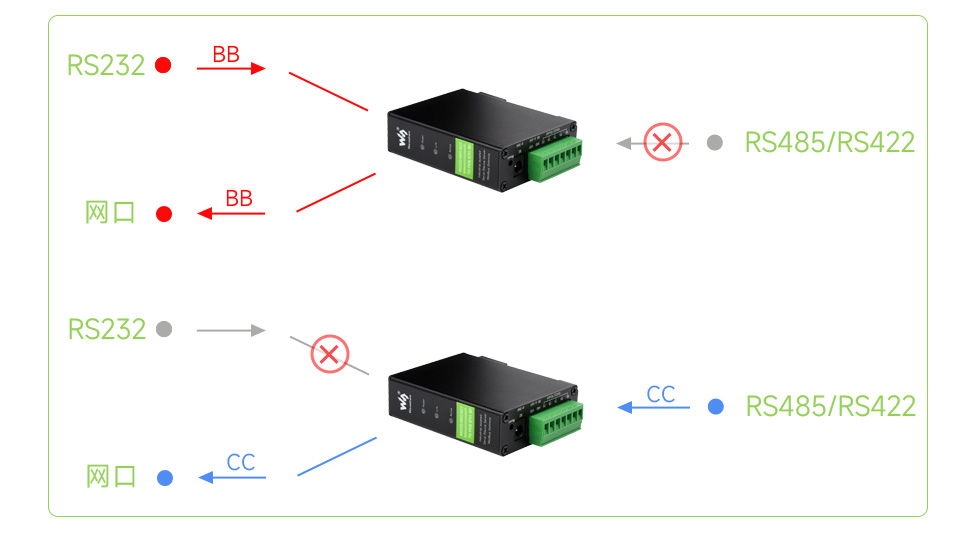

RS232 / 485 / 422 网口

同一时间,只能选择一种串口接口给网口发送数据

RS232 / 485 / 422

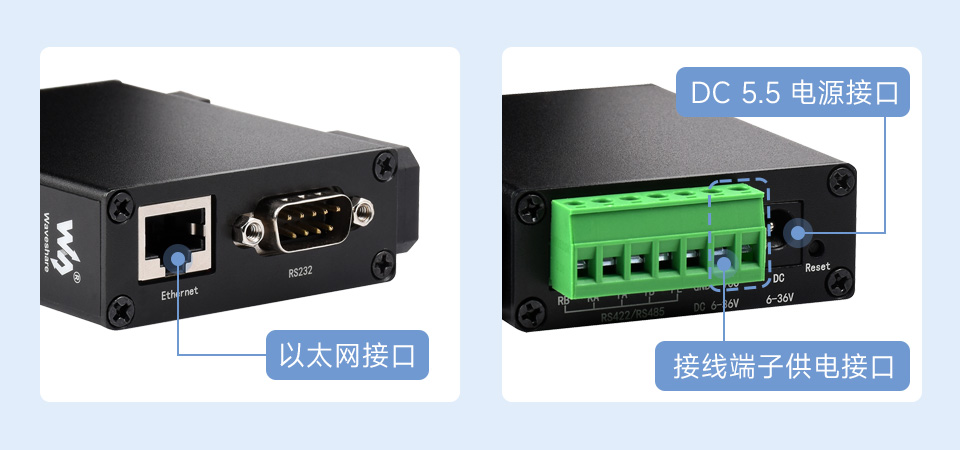

多种方式供电

支持 PoE 以太网供电*,适用于 IEEE 802.3af PoE 标准
支持接线端子和 DC 5.5 电源接口供电,DC 6~36V 宽电压范围输入

双向透明传输功能

*PoE 供电功能仅限 PoE 版本可用

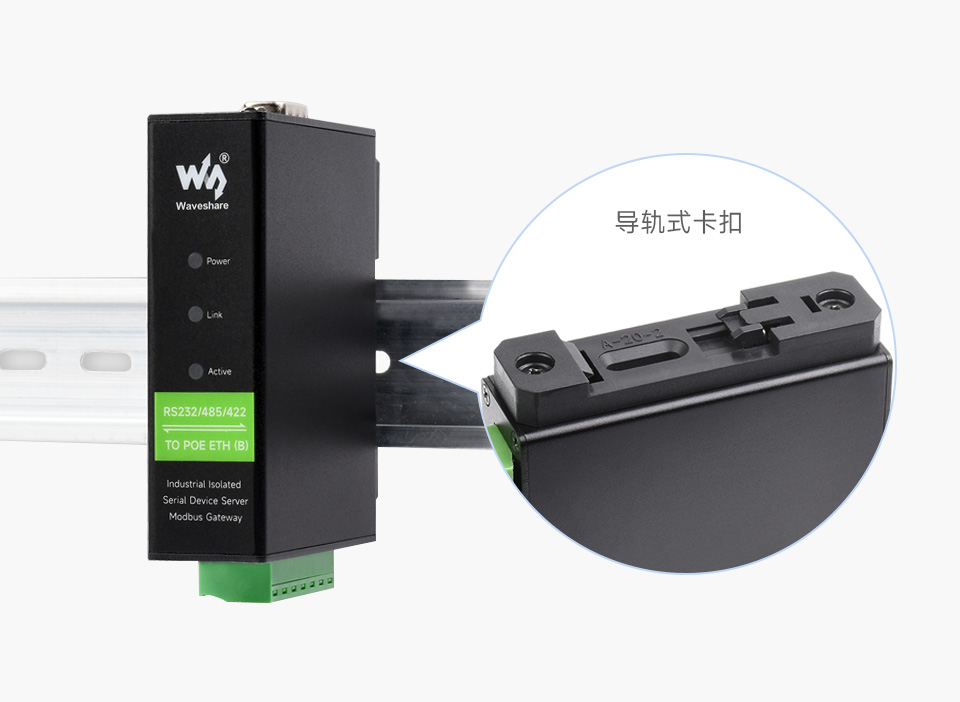

导轨式串口服务器

工业级导轨式设计,体积小巧,安装方便,性价比高

导轨式串口服务器

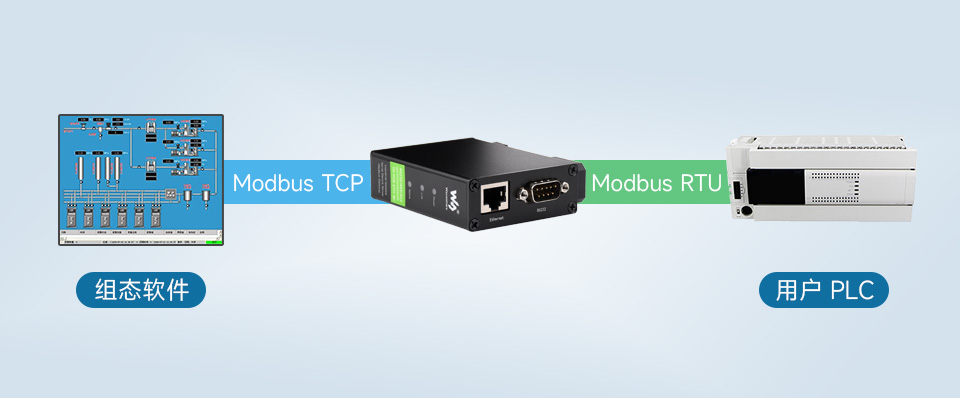

支持 Modbus 网关

适合 Modbus 的网络化升级,可与三维力控模态组件配合

Modbus 网关

支持多种通讯模式

支持 TCP 服务端 / TCP 客户端 / UDP 组播 / UDP 模式

通讯模式 TCP Server, TCP Client 通讯模式 UDP 组播, UDP 模式

MQTT/JSON 转 Modbus

多种协议转换更加自如

MQTT/JSON 转 Modbus

当作为 MQTT 网关使用时,设备可以通过透传方式将串口数据采用 MQTT 协议上传至 MQTT 服务器,支持的服务器包括百度云 MQTT、阿里云 MQTT、中国移动 OneNet 平台等。支持将采集的 Modbus RTU 或非标串口数据解析为 JSON 格式封装在 MQTT 数据包中并上传。

当作为 JSON 数据采集网关使用时,设备可以通过 RS485 连接到数据采集仪表,然后自动采集数据并转换成 JSON 格式上发至服务器。采集数据支持 Modbus RTU 645 仪表 97 版本、645 仪表 07 版本、以及各类非标 RS485 协议。用户可以通过上位机配置上传的数据格式,JSON 上传时可以支持 MQTT 协议、HTTP POST 协议和 HTTP GET 等协议。

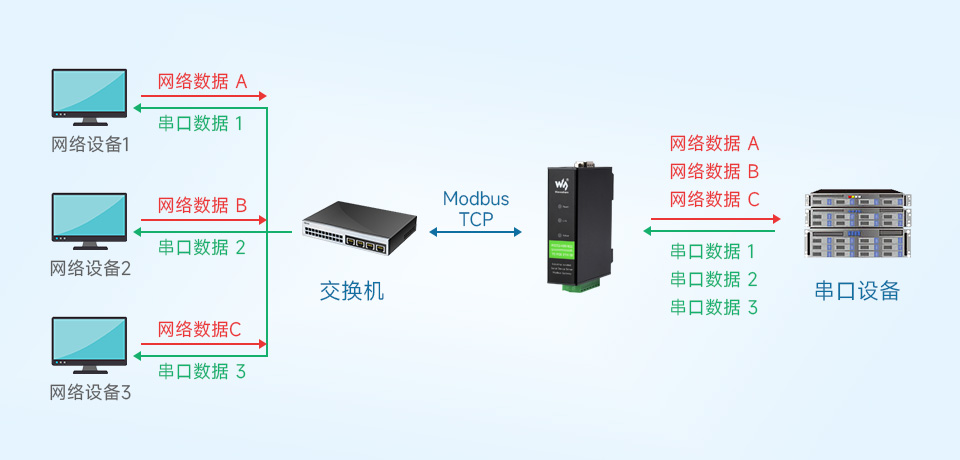

支持多主机轮询功能

可识别不同网络设备发送的数据并进行对应回复,防止数据错位。有效解决多个网络设备同时发送数据后串口设备回复错位的问题

主机轮询

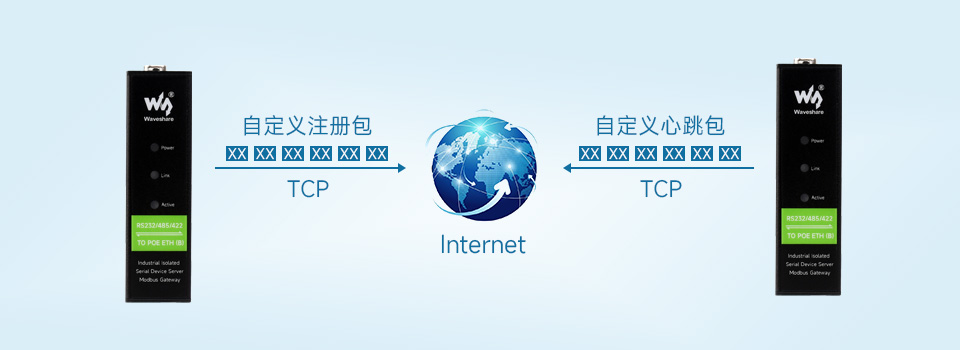

自定义心跳包/注册包

自定义心跳包和注册包可以方便和云端进行通信和设备识别

自定义心跳包/注册包

支持 NTP 协议

获得网络时间用于串口输出或者用于协议内容上发

NTP 协议

多种配置方式

支持 Web 浏览器配置、支持 DHCP 动态获得 IP、
DNS 协议连接域名服务器地址

RS232/485/422 串口服务器配置方式

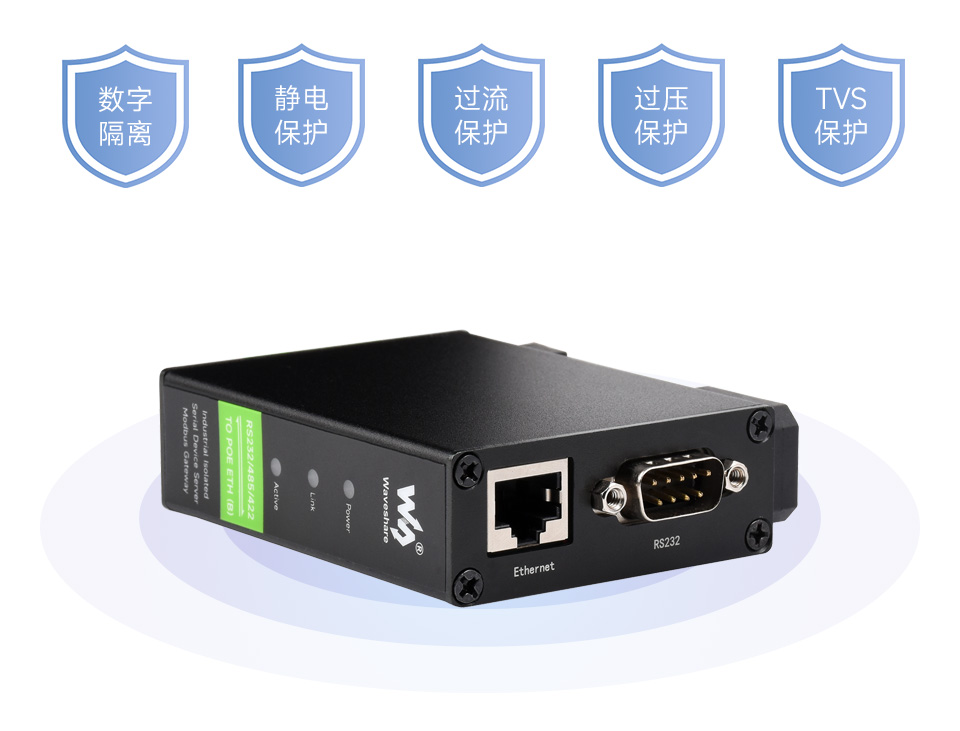

多重保护 安全稳定

板载电源和信号双隔离,可提供稳定的隔离电压,可靠性高,抗干扰强;内置 TVS (瞬态电压抑制管) 可有效抑制电路中的浪涌电压和瞬态尖峰电压,防雷防静电;内置自恢复保险丝和保护二极管,可确保电流和电压稳定输出,防过流防过压,提高抗冲击能力

电源隔离,信号隔离

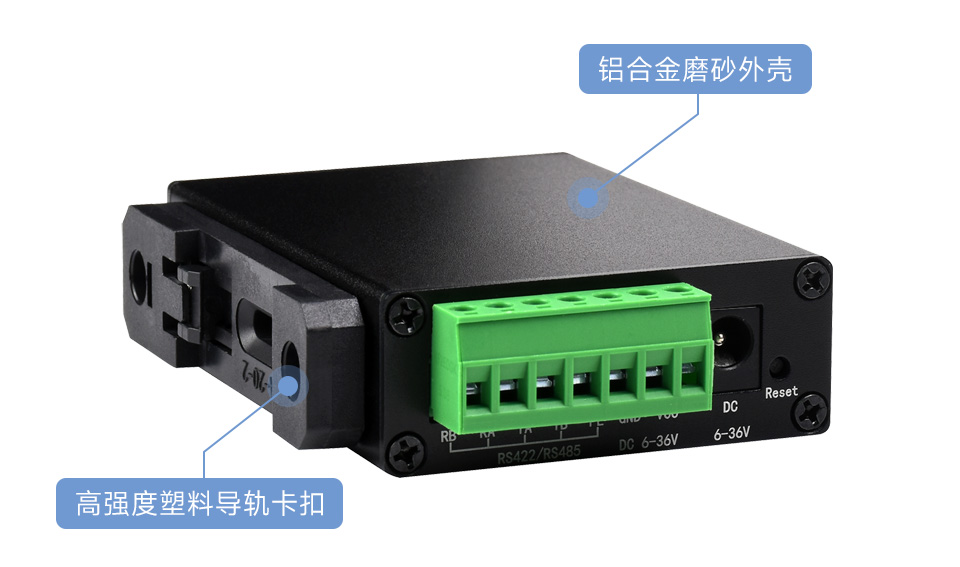

铝合金磨砂外壳

外壳使用铝合金材质,并经过氧化磨砂处理
牢固耐用,颜值与手感更好

磨砂外壳

接口简介

RS232 / 485 / 422 转 RJ45 以太网模块接口简介

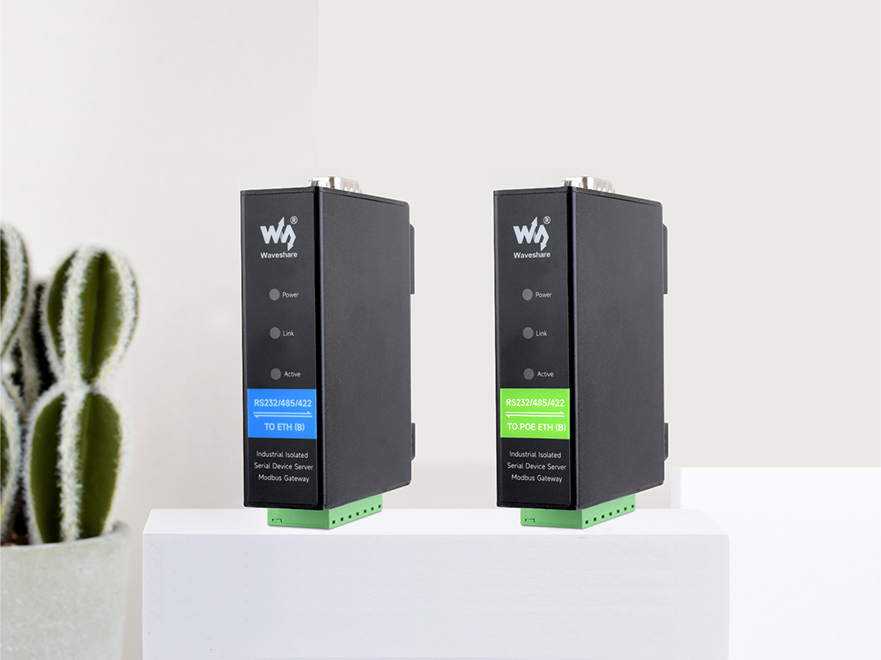

产品展示

产品展示

产品尺寸

产品尺寸

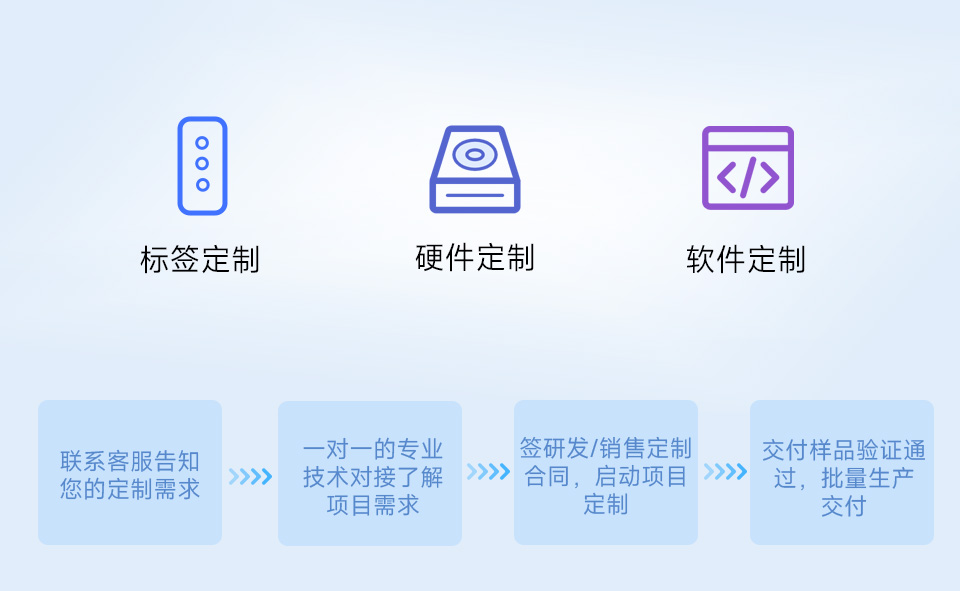

支持批量定制

批量需求,支持定制软硬件
包括硬件接口、LOGO、贴标、外壳和网页等

产品定制,RS232 / 485 / 422 转 RJ45 以太网模块

产品选型

型号 RS485 TO ETH (B) RS485 TO POE ETH (B) RS232/
485/
422 TO ETH (B)
RS232/
485/
422
TO POE ETH (B)

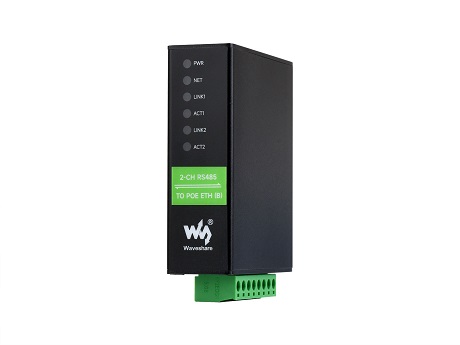

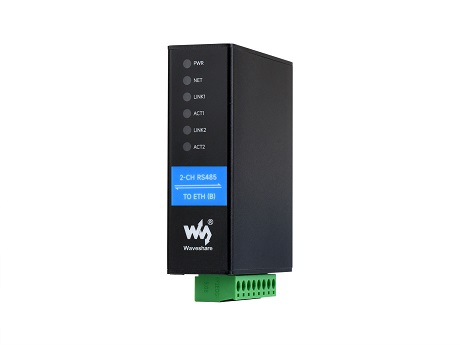

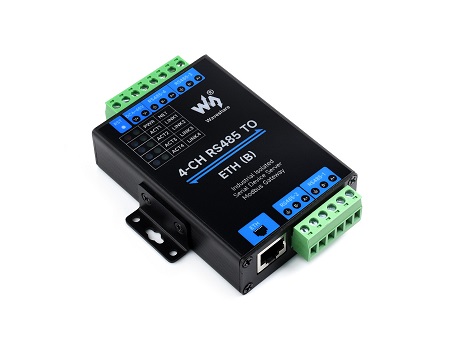

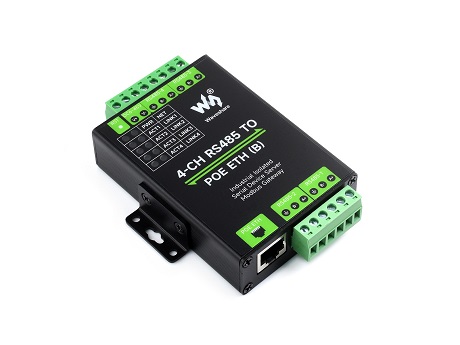

2-CH RS485 TO ETH (B) 2-CH RS485 TO POE ETH (B) RS232 RS485 TO ETH (B) RS232 RS485 TO POE ETH (B) 4-CH RS485 TO ETH (B) 4-CH RS485 TO POE ETH (B)
说明 普通网口 POE 网口+电气隔离 多种接口
+普通网口+电气隔离
多种接口+PoE 网口+电气隔离 2 路 RS485
+普通网口+电气隔离
2 路 RS485
+PoE 网口+电气隔离
RS232
+RS485
+普通网口+电气隔离
RS232
+RS485
+PoE 网口+电气隔离
4 路 RS485
+普通网口+电气隔离
4 路 RS485
+PoE 网口+电气隔离
产品类型 串口服务器、Modbus 网关、MQTT 网关
串口类型 单串口服务器 三选一,
单串口服务器
双串口服务器 四串口服务器
供电方式 接线端子
- PoE 网口 - PoE 网口 - PoE
网口
- PoE
网口
- PoE 网口
- DC 5.5 电源接口 -
供电范围 DC 9~24V DC 6~36V DC 6~45V
隔离保护 不带隔离 电源隔离,信号隔离保护
通信接口
以太网 普通网口 PoE 网口,支持 IEEE 802.3af
标准
普通网口 PoE 网口,支持 IEEE 802.3af
标准
2 路普通网口 2 路 PoE 网口,支持 IEEE 802.3af
标准
2 路普通网口 2 路 PoE 网口,支持 IEEE 802.3af
标准
普通网口 PoE 网口,支持 IEEE 802.3af
标准
10/100M 自适应 RJ45 接口,2KV 级浪涌保护
串口 RS485 隔离型 RS485 隔离型 RS232/485/422
(三选一,同一时间只能任选一种接口进行通信)
2 路隔离型 RS485
(2 路可同时独立收发工作)
隔离型 RS232+隔离型 RS485 (2 路可同时独立收发工作) 4 路隔离型 RS485
(4 路可同时独立收发工作)
串口参数
波特率 300bps ~ 115.2Kbps
校验位 无,奇校验,偶校验,标记,空格
数据位 5 ~ 9 位
流控 无流控
软件
协议 ETHERNET、IP、TCP、UDP、HTTP、ARP、ICMP、DHCP、DNS
配置方式 上位机配置、WEB 浏览器、设备管理函数库
通信方式 TCP/IP 直接通讯、虚拟串口方式
工作模式 TCP 服务器、TCP 客户端 (同时 TCP 服务端也共存),UDP 模式,UDP 组播
其它
操作温度 -40℃ ~ 85℃
湿度范围 5% ~ 95% 相对湿度
产品尺寸 (L×W×H) 87.0×36.0×59.0mm 88.7×72.5×24.2mm 78.0×72.5×24.2mm 91.0×64.5×24.2mm

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
(例程资料以链接中实际给出的为准)

配置清单

RS232/485/422 TO ETH (B) × 1

RS232 / 485 / 422 转 RJ45 以太网模块

说明:本产品不配套电源,建议选配 12V 电源适配器
