7.3 寸 E6 全彩色电子墨水屏 实木相框 超长待机 800×480 分辨率 含 Raspberry Pi Zero 2 WHC

E6全彩色，板载 UPS 电路，可壁挂或桌面摆放，简洁的实木相框

缺货

型号
RPi-Zero2W-PhotoPainter
SKU
33398
品牌
Waveshare
版本选择
不含主板 含 Zero 2 WHC
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务

7.3 英寸全彩墨水屏

树莓派 7.3 寸 E6 全彩电子墨水屏实木相框

7.3 英寸彩色墨水屏电子相框
  • 尺寸 7.3 英寸
  • 分辨率 800 × 480
  • 可视角度 >170°
  • 显示颜色 E6 全彩
  • RTC 时钟 DS3231 芯片
  • UPS 不间断供电
  • 显示面板 电子墨水屏

  • 显示体验 接近纸质

  • 阅读体验 舒适阅读
    无蓝光
  • 显示环境 环境光下可见

  • 显示方式 反射式，不主
     动发光
  • HAT+ 标准 提高互操作性

版本选择

2.9英寸红黄黑白四色电子墨水屏
RPi-Zero-PhotoPainter-ACCE

不含主板

2.9英寸红黄黑白四色电子墨水屏带模块
RPi-Zero2W-PhotoPainter

含 Zero 2 WHC

产品特性

  • 屏幕采用 E Ink Spectra 6 (E6) 技术，支持显示高对比度、高饱和度颜色
  • 六种原色运用混色技术 (Dithering)，可产生全彩的画面
  • 无需背光，断电可长时间保持最后一屏的显示内容
  • 板载高精度 RTC 时钟芯片，提供精确的时间控制
  • 简洁的实木相框，优雅且美观
  • 旋转支架和挂钩，使用场景不受限制
  • 开放源代码，自由定制功能
  • 采用树莓派 HAT+ 标准
    • 提高扩展板的互操作性，帮助开发者更快地进行设计和开发，更加轻松地使用各种外部设备，扩展树莓派的功能和性能
  • 板载 UPS 电路
    • 可通过 I2C 接口通信，测量电池电压、电流、功率和剩余电量等参数，实时检测模块工作状态
    • 板载电池保护电路，防止过充、过放、过流和短路，工作稳定更安全
    • 板载充电指示灯，方便查看电池工作状态

简约实木相框

高质感实木外框，自然与质感的完美融合，白色内衬，百搭而不失精致

7.3 英寸彩色墨水屏电子，白色内衬，实木外框展示

多功能支架

稳定摆放，多场景适用

7.3 英寸彩色墨水屏电子，横放展示
7.3 英寸彩色墨水屏电子，竖放展示

支持本地化文生图

支持载入离线 AI 大模型，无需网络即可实现文字生图，
提供已搭建好的镜像文件、执行脚本以及 AI 模型搭建步骤

带脚本执行

7.3 英寸彩色墨水屏电子，白色内衬，实木外框展示

直接发送关键词

7.3 英寸彩色墨水屏电子，白色内衬，实木外框展示

注意：本地化文生图功能需接入主板

挂钩设计

轻松挂墙 空间利用更高效

7.3 英寸彩色墨水屏电子，横挂展示
7.3 英寸彩色墨水屏电子，竖挂展示

支持同时充电和放电 不间断供电

接入外部电源，会同时给系统供电和锂电池充电
断开外部电源，会自动切换成锂电池供电，不会影响系统正常运行

实时检测模块工作状态

可通过 I2C 接口通信，测量电池电压、电流、功率和剩余电量等参数。
当检测到电压过低时，可以使用程序控制树莓派，保存数据后再关机，
从而避免树莓派突然断电而导致数据丢失

7.3 英寸彩色墨水屏电子， 实时检测模块工作状态，数据展示

精致工艺 细节之处见真章

7.3 英寸彩色墨水屏电子

板载 UPS
应对突发断电，及时存储数据

7.3 英寸彩色墨水屏电子

超宽视角
侧看也清晰

7.3 英寸彩色墨水屏电子

电子墨水屏
无蓝光更护眼

7.3 英寸彩色墨水屏电子

多功能支架
适应不同场景

资源简介

7.3 英寸彩色墨水屏电子
  1. 树莓派 40PIN 接口

    用于接入树莓派 Zero 系列主控板

  2. USB Type-C 接口

    用于电路的整体供电、电池的充电

  3. 按键开关

    用于控制整块电路的电源 (电池充电除外)

  4. 充电指示灯

    用于指示电池的充电状态

  5. 串口调试接口

    连接到树莓派的串口引脚，用于在无网络的状态下控制树莓派

  6. 锂电池接口

    PH2.0 连接器，可用于接入 3.7V 锂电池，支持边充边放

  1. INA219

    电压电流监测芯片

  2. RTC 芯片

    DS3231 高精度 RTC 芯片

  3. RTC 锂电池接口

    可接入 JST SH1.0 2PIN 接口型号的可充电锂电池 (3V)

  4. 电子墨水屏接口
  5. EEPROM
  6. ETA6003

    电池充放电芯片

  7. SCT12A0DHKR

    升压芯片

简约设计，尽显现代美学

7.3 英寸彩色墨水屏电子
7.3 英寸彩色墨水屏电子

产品尺寸

7.3 英寸彩色墨水屏电子相框尺寸

产品资料

资料路径： www.waveshare.net/wiki/RPi_Zero_PhotoPainter

配置清单

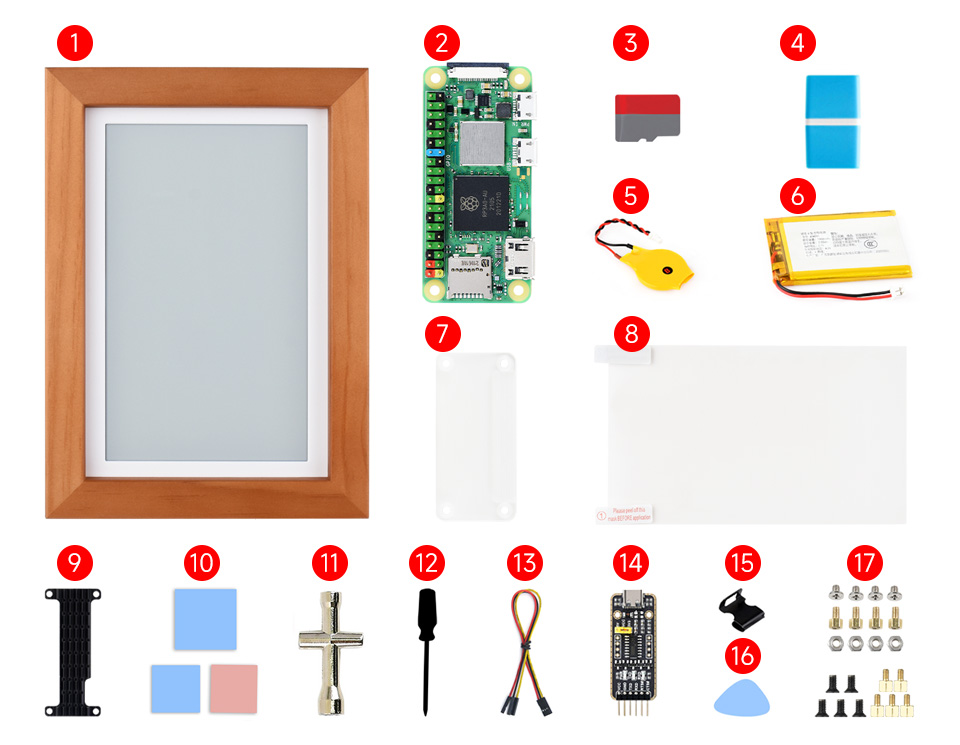

7.3 英寸彩色墨水屏电子相框配置清单
  1. RPi Zero PhotoPainter × 1
  2. Raspberry Pi Zero 2 WHC × 1
  3. 64GB Micro SD 卡 × 1
  4. 读卡器 × 1
  5. RTC 电池 JST SH1.0 2PIN 接口 × 1
  6. 3.7V 1500mA 锂电池 × 1
  7. 亚克力挡板 × 1
  8. 屏幕保护膜 × 1
  9. Zero-HEATSINK 散热器 × 1
  1. 高导热硅胶片 3PCS × 1
  2. 十字套筒 × 1
  3. 螺丝刀 × 1
  4. 杜邦线散头 3PIN 转自定义 × 1
  5. CH343 USB UART Board (Type-C) × 1
  6. 挂钩 (共 2PCS，1PCS 已安装) × 1
  7. 拆机翘片 × 1
  8. 螺丝包和铜柱包 × 1

注意：配置清单中部分元器件在发货前已完成组装。

保修服务


保修3个月



免费保修


保修期内，正常使用下产生的质量问题，比如出现色差、触摸不灵等。




收费保修


非正常使用情况下产生的质量问题，视损坏程度收取维修费。




特殊说明


显示屏和镜头属玻璃制品，请妥善存放和使用，若屏幕或镜头出现磨损或爆裂，无法保修。

售后服务



• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们：点击查看
