树莓派继电器扩展板B型 8路继电器控制

打通树莓派强电控制领域 带光耦隔离 避免高压电路干扰
价格
原价
型号
RPi Relay Board (B)
SKU
15423
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

产品简介

【自我介绍】
我是一款专为树莓派而设计的继电器扩展板,带有8路继电器控制,提供螺钉式接线端子。
想用你的树莓派控制强电设备吗?带上我吧!

【我主要做什么?】
当你手握树莓派在弱电领域称霸天下,却从未涉足智能家居等强电领域时,那么来找我。
我将为你搭桥牵线,从此树莓派在我的帮助下,控制家电变得so easy,手机控制等各种高大上的玩法随你发挥。

【我的特性】

  • 基于Raspberry Pi 40pin GPIO接口,适用于Raspberry Pi系列主板、Jetson Nano、旭日 X3 派
  • 采用优质继电器,允许接入负载:≤5A 250V AC 或 ≤5A 30V DC
  • 带光耦隔离,避免高压电路干扰
  • 采用标准导轨式设计,方便安装使用
  • 带继电器指示灯,方便查看继电器的工作状态
  • 带继电器选择跳线帽,方便切换树莓派其他引脚进行控制
  • 预留控制接口,方便配合PLC等控制器使用
  • 提供完善的配套资料手册(包括C、python、python-bottle网页控制等例程)
【我的参数】
  • 供电电压:5V
  • 触发信号:3.3V/5V
  • 继电器路数:8路
  • 触点类型:一常开一常闭
  • 闭合电流:6mA (每路)
  • 产品尺寸:232 × 72(mm)
  • 过孔直径:3.0mm

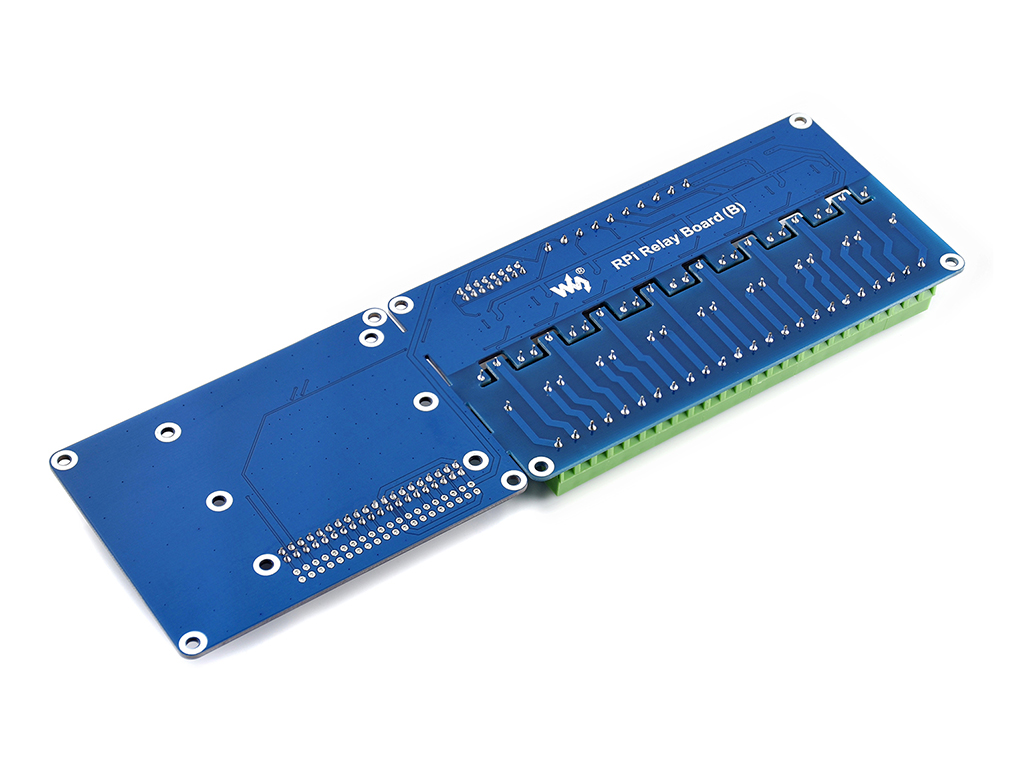

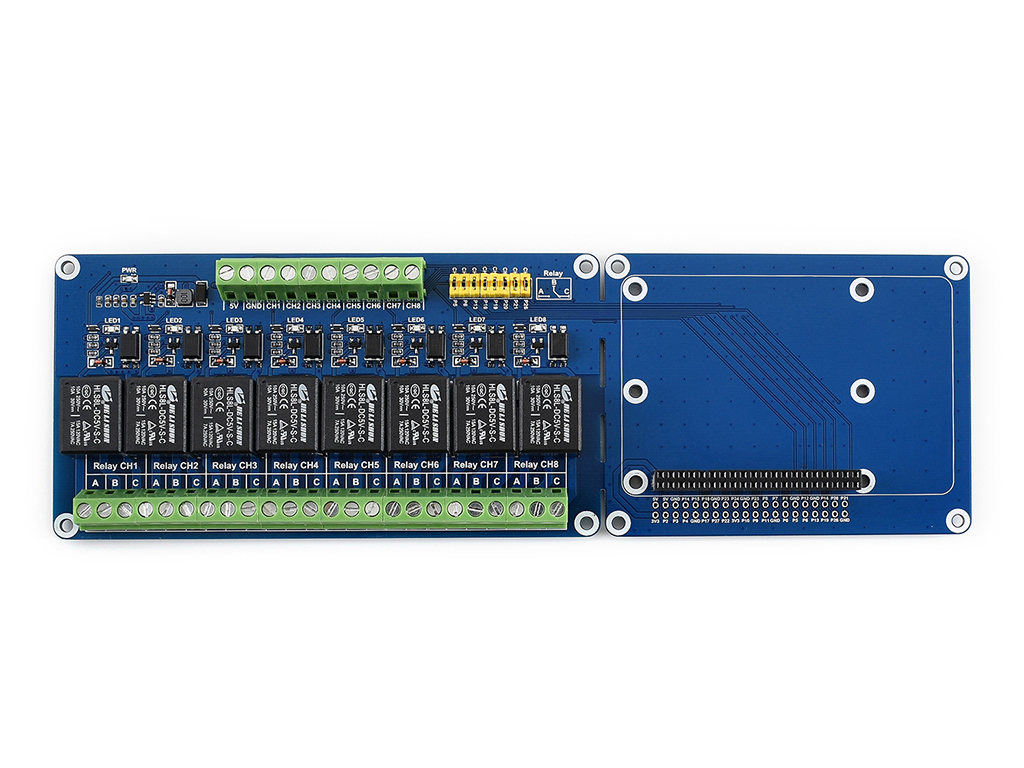

产品图片

说明: 本产品不包括示意图中的树莓派,如有需要,请另行购买。

外形尺寸

RPi Relay Board (B)尺寸

产品资料

  • 用户手册
  • 电路原理图
  • 示例程序源码
  • 开发资料
  • 树莓派学习教程

WIKI资料路径: www.waveshare.net/wiki/RPi_Relay_Board_(B)_

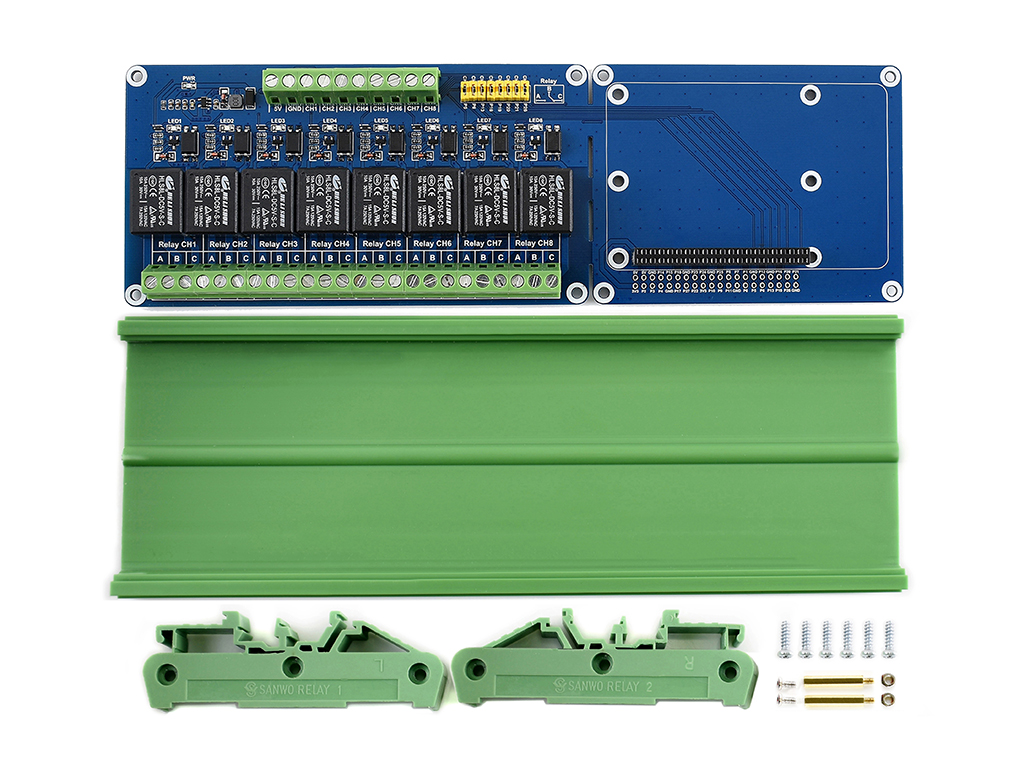

配置清单

  1. RPi Relay Board (B) ×1
  2. 导轨外壳 ×1
  3. 螺丝包 ×1
1+2+3
