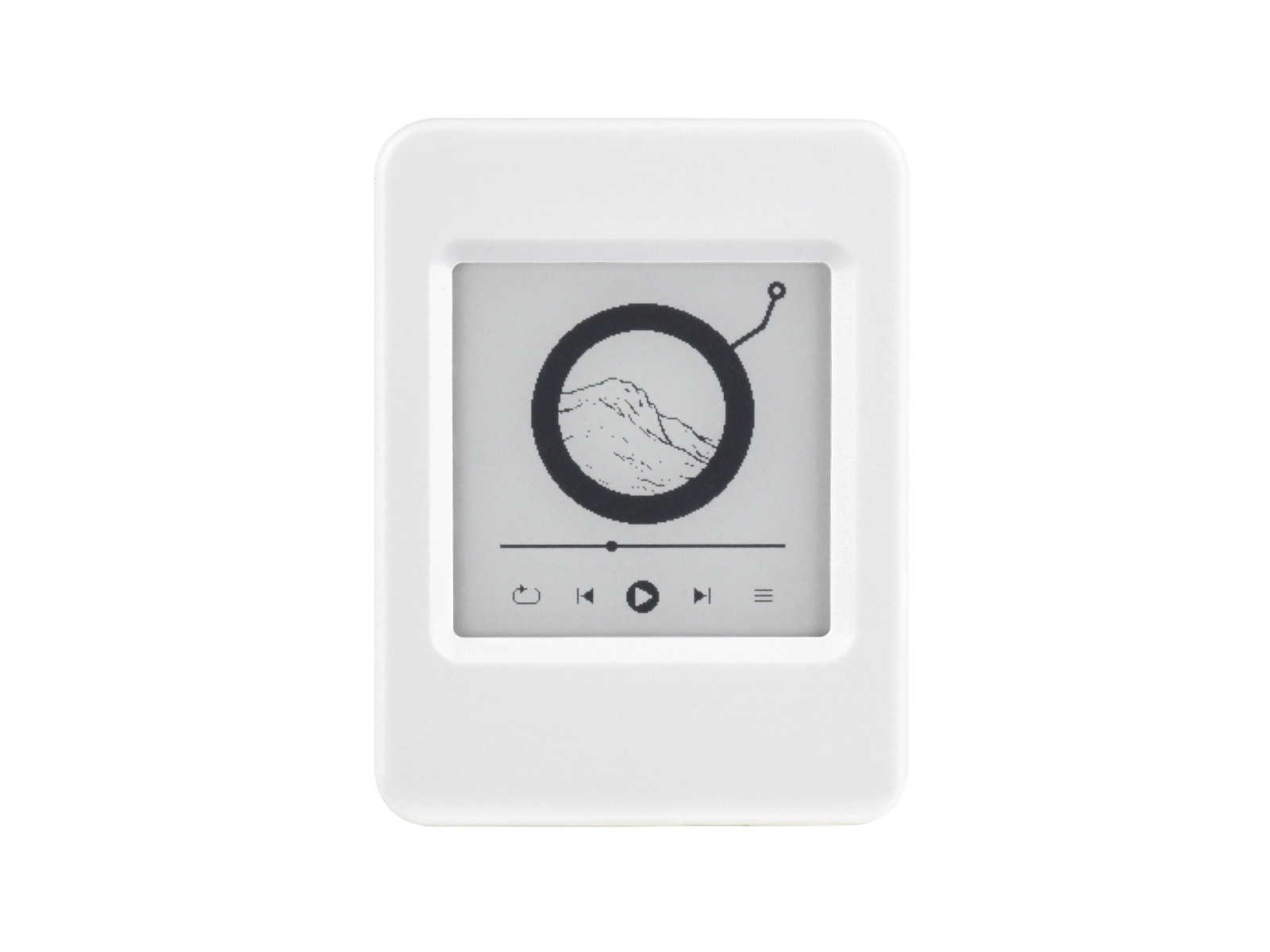

RP2350A 1.54英寸触控墨水屏开发板 200×200像素双核双架构 12个可编程I/O状态机

支持语音采集与播放 | 板载SHTC3温湿度传感器，实现精准便携温湿度监测 | 丰富扩展

价格

原价

型号

RP2350-Touch-ePaper-1.54-EN

SKU

34419

品牌

Waveshare

版本选择

不带触控版本带触控版本

锂电池

不带锂电池带锂电池

价格参考

{{tax.tax_name}}

数量	{{price.num}}+
价格

数量

- +

加入购物车立即购买收藏

7天无理由退换

产品详情
产品资料
配置清单
保修&售后服务

加入购物车立即购买

RP2350 1.54 英寸
墨水屏开发板

温湿度监测，支持 DIY 创意功能

版本选择

无触控版本 (不带锂电池)

RP2350-ePaper-1.54-EN

无触控版本 (带 3.7V 锂电池)

RP2350-ePaper-1.54

带触控版本 (不带锂电池)

RP2350-Touch-ePaper-1.54-EN

带触控版本 (带 3.7V 锂电池)

RP2350-Touch-ePaper-1.54

产品特性

本产品是一款微雪 (Waveshare) 自主设计的高性能、高集成的微控制器开发板。集成大容量 Flash，板载 1.54 英寸电子墨水屏，功耗极低，环境光下可视，适合便携设备及长续航场景。集成 RTC 实时时钟、SHTC3 温湿度传感器、Micro SD 卡槽、低功耗音频编解码芯片电路以及锂电池充放电管理电路。预留 USB、UART、I2C 及 GPIO 等扩展接口，便于功能拓展与传感器连接，为物联网终端、电子标签和便携显示器等应用提供灵活可靠的开发平台。

采用了 Raspberry Pi 研发的 RP2350A 微控制器芯片
独特的双核、双架构，搭载了双核 ARM Cortex-M33 处理器和双核 Hazard3 RISC-V 处理器，时钟运行频率高达 150MHz，支持用户在两种架构间灵活切换
内置 520KB 的 SRAM 和 16MB 的片上 Flash
采用 Type-C 接口，紧跟时代潮流，无需纠结正反插
板载 1.54 英寸电子墨水屏，分辨率 200 × 200，具备高对比度、宽视角等特性
支持 USB1.1 主机和设备
支持低功耗睡眠和休眠模式
可通过 USB 识别为大容量存储器进行拖放式下载
RP2350A 的 7 个 GPIO 引脚，USB+/- 引脚引出
1 个 I2C，1 个 UART，2 个 12 位 ADC，以及 6 个可控 PWM 通道
精确的片上时钟和定时器
内置温度传感器，可实时监测芯片温度
12 个可编程 I/O (PIO) 状态机，用于自定义外设支持

产品参数

显示面板	电子墨水屏	显示尺寸	1.54 英寸
显示分辨率	200 × 200	灰度等级	2
通信接口	SPI	全局刷新	2s
显示颜色	黑、白	局部刷新	0.3s
可视角度	> 170°	显示方式	反射式

板载音频编解码芯片

可支持高质量音频处理，提供清晰、优质的音频输入和输出

电子墨水屏的优势

电子墨水屏采用“微胶囊电泳显示”技术进行图像的显示，其工作原理是悬浮在液体中的带电纳米粒子受到电场的作用而产生迁移，在环境光下通过反射形成接近于传统印刷纸张的显示效果。电子墨水屏能够在灯光、自然光等环境光下清晰地显示画面，无需背光，可视角度几乎达到 180°。因其媲美传统纸张的显示效果，常被用于阅读器之类的应用。

应用场景

桌面温湿度时钟、电子阅读器等

桌面温湿度时钟

电子阅读器

双核、双架构处理器

板载双核 ARM Cortex-M33 + 双核 Hazard3 RISC-V 处理器
运行频率高达 150 MHz

支持 C/C++、MicroPython、
Arduino

配备完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

资源简介

RP2350A
双核、双架构处理器，主频率高达 150MHz
Micro SD 卡座
BOOT 按键
电池充放电管理芯片
PWR 按键
SHTC3 温湿度传感器
提供环境温湿度测量，便于实现环境监测功能
USB Type-C 接口
可以用于下载程序，并且支持 USB1.1 主机和从设备
麦克风
MX1.25 2PIN 锂电池接口
可用于接入 3.7V 锂电池，支持充放电，峰值充电电流 500mA

ES8311
低功耗音频编解码芯片
NS4150B
音频功率放大器芯片
2 × 6PIN 2.54mm 间距排母
MX1.25 喇叭接口
16MB NOR Flash
触摸屏排线座子
双色 LED (可编程 LED + 充电指示 LED)
屏幕排线座子
PCF85063
RTC 时钟芯片，支持时间保持功能

产品尺寸

Pico 选型对比

产品	稳压芯片	USB	Flash	锂电池口	特性
RP2350 主芯片
Pico 2	DC-DC, 800mA	Micro USB	4MB	-	-
Pico 2 W	DC-DC, 800mA	Micro USB	4MB	-	Wi-Fi, 蓝牙
Pico 2 WH	DC-DC, 800mA	Micro USB	4MB	-	Wi-Fi, 蓝牙
CAN 版	DC-DC, 2000mA	Type-C	4MB	-	CAN 接口
Type-A 版	LDO, 500mA	Type-A	4MB	-	-
Type-C 版	LDO, 800mA	Type-C	4MB	-	-
微型版	LDO, 800mA	分体式 Type-C	4MB	-	分体式设计，可通过 FPC 引出 Type-C 接口
RGB 矩阵版	LDO, 800mA	Type-C	16MB	-	板载 8 × 8 RGB LED 矩阵
网口版	LDO, 800mA	Type-C	4MB	-	带网口
USB 口版	LDO, 500mA	Type-C，Type-A	2MB	-	板载 PIO-USB Type-A 接口
核心版	LDO, 800mA	分体式 Type-C	16MB	-	分体式设计，可通过 FPC 引出 Type-C 接口
无线升级版	LDO, 800mA	Type-C	16MB	-	Wi-Fi、蓝牙
1.43" 圆形触摸 AMOLED 版	DC-DC, 2000mA	Type-C	16MB	支持(边充边放)	1.43 英寸 AMOLED 触摸屏
1.64" 圆角触摸 AMOLED 版	DC-DC，2000mA	Type-C	16MB	支持(边充边放)	1.64 英寸 AMOLED 触摸屏
1.75" 圆形触摸 AMOLED 版	DC-DC，2000mA LDO,300mA	Type-C	16MB	支持(边充边放)	1.75 英寸 AMOLED 触摸屏
1.8" 圆角触摸 AMOLED 版	DC-DC，2000mA LDO，300mA	Type-C	16MB	支持(边充边放)	1.8 英寸 AMOLED 触摸屏
2.41" 触摸 AMOLED 版	DC-DC,2000mA	Type-C	16MB	支持(边充边放)	2.41 英寸 AMOLED 触摸屏
0.85" 圆角 LCD 版	DC-DC, 2000mA	Type-C	16MB	支持(边充边放)	0.85 英寸 IPS
0.96" LCD 版	DC-DC, 2000mA	Type-C	4MB	支持(边充边放)	0.96 英寸 IPS
1.28" 圆形 LCD 版	LDO, 300mA	Type-C	4MB	支持(边充边放)	1.28 英寸 IPS
1.28" 圆形触摸 LCD 版	LDO, 300mA	Type-C	16MB	支持(边充边放)	1.28 英寸触摸屏
1.46" 圆形触摸 LCD 版	DC-DC, 2000mA	Type-C	16MB	支持(边充边放)	1.46 英寸触摸屏
1.47" LCD 版	LDO, 300mA	Type-C	16MB	-	1.47 英寸 IPS
1.47" LCD USB 版	LDO, 300mA	Type-A	16MB	-	1.47 英寸 IPS
1.54" 圆角 LCD 版	DC-DC, 2000mA	Type-C	16MB	支持(边充边放)	1.54 英寸 IPS
1.54" 圆角触摸 LCD 版	DC-DC, 2000mA	Type-C	16MB	支持(边充边放)	1.54 英寸 IPS 触摸屏
1.69" 圆角触摸 LCD 版	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.69 英寸触摸屏
1.85" 圆形触摸 LCD 版	DC-DC,2000mA	Type-C	16MB	支持(边充边放)	1.85 英寸触摸屏
2" 圆角触摸 LCD 版	DC-DC,2000mA	Type-C	16MB	支持(边充边放)	2 英寸触摸屏
2.1" 圆形触摸 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	2.1 英寸触摸屏
2.1" 圆形触摸 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	2.1 英寸 2.5D 曲面触摸屏
2.8" 触摸 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	2.8 英寸 IPS 触摸屏
2.8" 圆形触摸 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	2.8 英寸 RGB 接口 IPS 触摸屏
3.49" 触摸 LCD 版	DC-DC, 2000mA	Type-C	16MB	支持(边充边放)	3.49 英寸 IPS 触摸屏
3.5" 圆角触摸 LCD 版	DC-DC，2000mA LDO，300mA	Type-C	16MB	支持(边充边放)	3.5 英寸触摸屏
4" LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	4 英寸 RGB 接口 IPS 屏
4" 圆角触摸 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	4 英寸 RGB 接口 IPS 触摸屏
4.3" 圆角触摸 LCD 版	LDO, 800mA	Type-C	16MB	支持(边充边放)	4.3 英寸 RGB 接口 IPS 触摸屏
7" 圆角触摸 LCD 版	DC-DC, 3000mA	Type-C	16MB	支持(边充边放)	7 英寸 RGB 接口 IPS 触摸屏
7" LCD 版	DC-DC, 3000mA	Type-C	16MB	支持(边充边放)	7 英寸 RGB 接口 IPS 屏
1.54" 圆角 ePaper 版	DC-DC, 2000mA	Type-C	16MB	支持(边充边放)	1.54 英寸墨水屏
1.54" 圆角触摸 ePaper 版	DC-DC, 2000mA	Type-C	16MB	支持(边充边放)	1.54 英寸触摸墨水屏
升级版	DC-DC, 2000mA	Type-C	4MB/16MB	支持(边充边放)	-
DVI 接口版	DC-DC, 2000mA	Type-C	16MB	支持(边充边放)	板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口
RP2040 主芯片
Pico W	DC-DC, 3000mA	Micro USB	2MB	-	带 WIFI
Pico WH	DC-DC, 3000mA	Micro USB	2MB	-	带 WIFI
Pico	DC-DC, 800mA	Micro USB	2MB	-	-
Pico H	DC-DC, 800mA	Micro USB	2MB	-	-
Type-A 版	LDO, 500mA	Type-A	4MB	-	-
Type-C 版	LDO, 800mA	Type-C	2MB	-	-
微型版	LDO, 500mA	分体式 Type-C	2MB	-	分体式设计，可通过 FPC 引出 Type-C 接口
RGB 矩阵版	LDO, 500mA	Type-C	2MB	-	板载 5 × 5 RGB LED 矩阵
网口版	LDO, 500mA	Type-C	4MB	-	带网口
蓝牙版	LDO, 300mA	分体式 Type-C	2MB	-	支持蓝牙 5.1，分体式设计，可通过 FPC 引出 Type-C 接口
0.99" 圆形 LCD 带外壳版	LDO, 500mA	Type-C	2MB	-	0.99 英寸 IPS，CNC 金属外壳
1.28" 圆形 LCD 版	LDO, 300mA	Type-C	2MB	支持(边充边放)	1.28 英寸 IPS
1.28" 圆形 LCD 带外壳版	LDO, 300mA	Type-C	2MB	支持(边充边放)	1.28 英寸 IPS，CNC 金属外壳
1.28" 圆形触摸 LCD 版	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.28 英寸触摸屏
1.28" 圆形触摸 LCD 带外壳版	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.28 英寸触摸屏，CNC 金属外壳
1.69" 圆角触摸 LCD	LDO, 500mA	Type-C	16MB	支持(边充边放)	1.69 英寸触摸屏
0.96" LCD 版	DC-DC, 2000mA	Type-C	2MB	支持(边充边放)	0.96 英寸 IPS
升级版	DC-DC, 2000mA	Type-C	4MB/16MB	支持(边充边放)	-
DVI 接口版	LDO, 300mA	Type-C	16MB	支持(边充边放)	板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口
摄像头 LCD 版	-	Type-C	16MB	-	板载灰度摄像头、1.14 英寸 IPS
