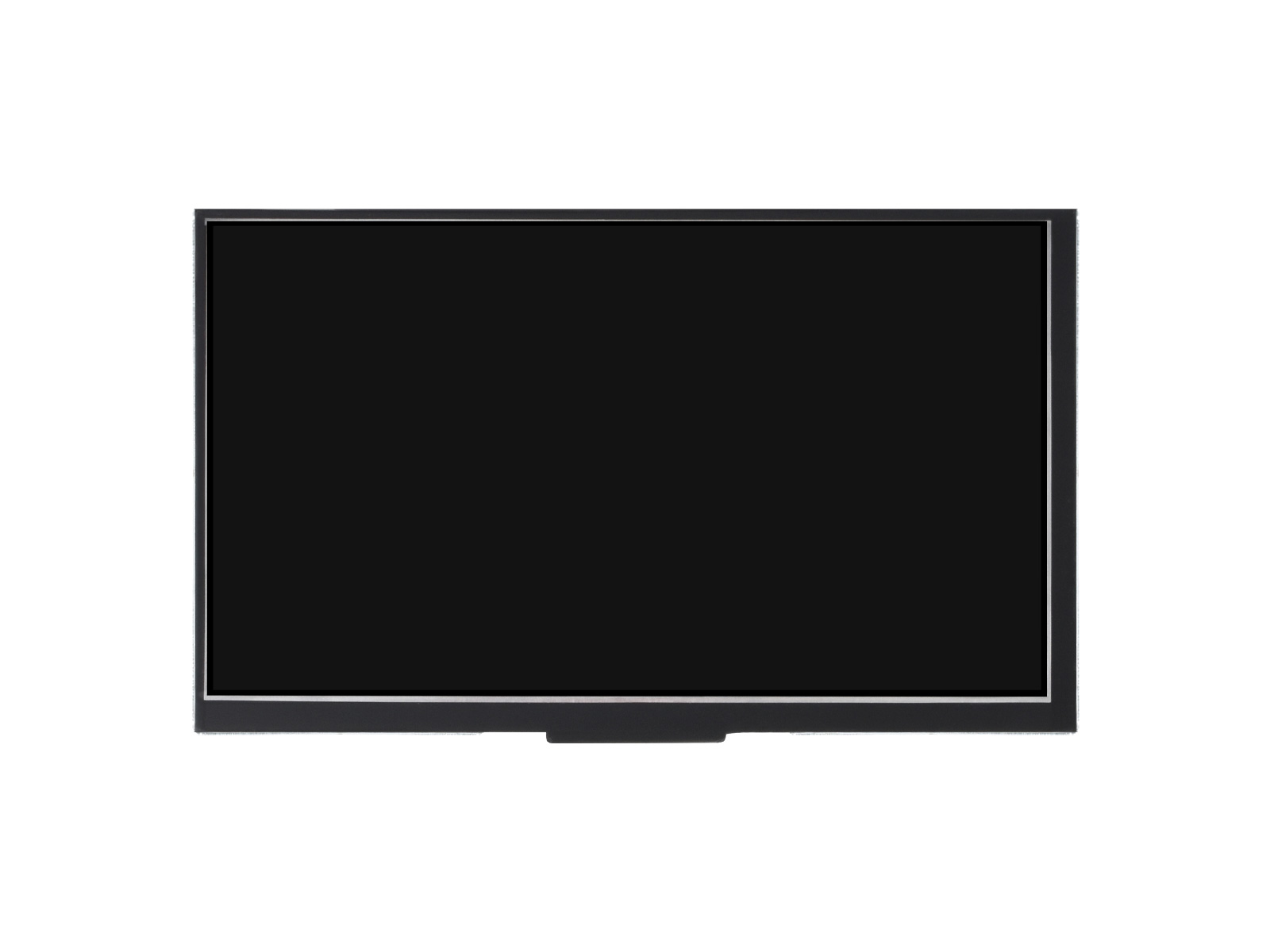

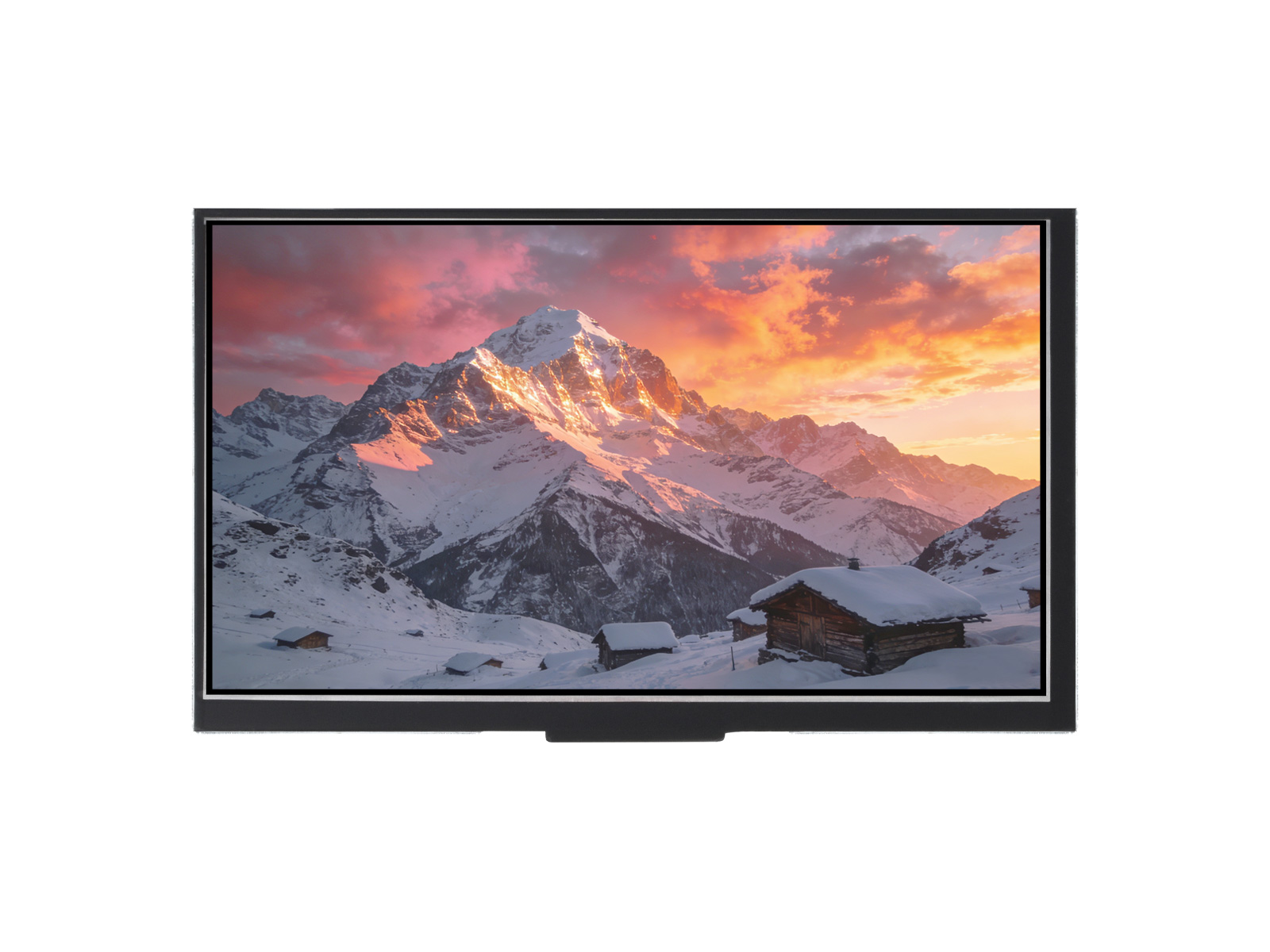

RP2350
7 英寸 LCD 屏开发板
集成 RGB 接口显示和 5 点电容触控 (可选)，多种外设接口
版本选择
RP2350-LCD-7
不带触控版本
RP2350-Touch-LCD-7
带触控版本
产品特性
本产品是一款微雪 (Waveshare) 自主设计的高性能、高集成的微控制器开发板。集成大容量 Flash 和 PSRAM，板载了 7 英寸电容高清
LCD 屏、Micro SD 卡槽和 PIO-USB 等外设，结合多种通讯接口，便于开发和集成到产品中。
- 采用 Raspberry Pi 设计的 RP2350B 微控制器芯片
- 独特的双核、双架构，搭载了双核 ARM Cortex-M33 处理器和双核 Hazard3 RISC-V 处理器，时钟运行频率均高达 150MHz，支持用户在两种架构间灵活切换
- 内置 520KB 的 SRAM，板载 16MB 的片上 Flash 和 2MB 的 PSRAM
- 采用 Type-C 接口，无需纠结正反插
- 板载 7 英寸 LCD 电容触控屏，800 × 480 分辨率，65K 彩色
- 支持 I2C 接口控制电容触摸，5 点触控，支持中断 (仅带触控版本)
- 板载 Sensor、CAN、RS485、I2C 和 UART 等多种接口
- USB1.1 主机和从设备支持
- 支持低功耗睡眠和休眠模式
- 可通过 USB 识别为大容量存储器进行拖放式下载程序
- 精确的片上时钟和定时器
- 内置温度传感器，可实时监测芯片温度
- 12 个可编程 I/O (PIO) 状态机，用于自定义外设支持
应用场景
IPS 显示面板
出色的显示性能，可视角度为 170°
电容式五点触摸
轻轻触控，所见即所得，灵活操作畅享 UI 交互，
通过 I2C 信号引出触摸功能，支持 5 点触摸
(仅带触控版本)
支持扩展多种外设
可通过 Sensor、CAN、RS485 和 I2C 等接口接入更多扩展设备
应用示例
图片仅供展示，详细配置请参考配置清单
独特的双核、双架构
RP2350 独特的双核、双架构功能允许用户在一对行业标准的
Arm Cortex-M33 内核和一对开放硬件 Hazard3 内核之间进行切换，
使开发人员能够在稳定、支持良好的环境中尝试 RISC-V 架构
支持 C/C++，MicroPython，
Arduino
配备完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中
资源简介
-
RP2350B
双核、双架构处理器，高达 150MHz 运行频率
-
PIO-USB 接口
可通过 PIO 作为 USB 主机或者从机
-
USB Type-C 接口
可以用于下载程序，并且支持 USB1.1 主机和从设备
- UART 接线端子
- Micro SD 卡槽
- 7 英寸屏幕接线端子
- 屏幕触摸接线端子
- 传感器接线端子
- CAN 接线端子
- I2C 接线端子
- RS485 接线端子
-
MX1.25 锂电池接口
可用于接入 3.7V 锂电池，支持充放电
峰值充电电流 500mA -
指示灯
DONE：锂电池充电完成指示灯
CHARGE：锂电池充电指示灯
POWER：电源指示灯 - CAN 终端电阻选择接口
- RS485 终端电阻选择接口
- 16MB Flash
-
BOOT 按键
复位时按下，进入下载模式
- RESET 按键
- 2MB PSRAM
- 调试接口
产品尺寸
不带触控版本
带触控版本
开发板尺寸
Pico 选型对比
| 产品 | 稳压芯片 | USB | Flash | 锂电池口 | 特性 |
|---|---|---|---|---|---|
| RP2350 主芯片 | |||||
Pico 2 |
DC-DC, 800mA | Micro USB | 4MB | - | - |
Pico 2 W |
DC-DC, 800mA | Micro USB | 4MB | - | Wi-Fi, 蓝牙 |
Pico 2 WH |
DC-DC, 800mA | Micro USB | 4MB | - | Wi-Fi, 蓝牙 |
CAN 版 |
DC-DC, 2000mA | Type-C | 4MB | - | CAN 接口 |
Type-A 版 |
LDO, 500mA | Type-A | 4MB | - | - |
Type-C 版 |
LDO, 800mA | Type-C | 4MB | - | - |
微型版 |
LDO, 800mA | 分体式 Type-C | 4MB | - | 分体式设计，可通过 FPC 引出 Type-C 接口 |
RGB 矩阵版 |
LDO, 800mA | Type-C | 16MB | - |
板载 8 × 8
RGB LED 矩阵 |
网口版 |
LDO, 800mA | Type-C | 4MB | - | 带网口 |
USB 口版 |
LDO, 500mA | Type-C，Type-A | 2MB | - | 板载 PIO-USB Type-A 接口 |
核心版 |
LDO, 800mA | 分体式 Type-C | 16MB | - | 分体式设计，可通过 FPC 引出 Type-C 接口 |
无线升级版 |
LDO, 800mA | Type-C | 16MB | - | Wi-Fi、蓝牙 |
1.43" 圆形触摸 AMOLED 版 |
DC-DC, 2000mA | Type-C | 16MB | 支持(边充边放) |
1.43 英寸 AMOLED
触摸屏 |
1.64" 圆角触摸 AMOLED 版 |
DC-DC，2000mA | Type-C | 16MB | 支持(边充边放) |
1.64 英寸
AMOLED 触摸屏 |
1.8" 圆角触摸 AMOLED 版 |
DC-DC，2000mA
LDO，300mA |
Type-C | 16MB | 支持(边充边放) |
1.8 英寸
AMOLED 触摸屏 |
2.41" 触摸 AMOLED 版 |
DC-DC,2000mA | Type-C | 16MB | 支持(边充边放) |
2.41 英寸
AMOLED 触摸屏 |
0.96" LCD 版 |
DC-DC, 2000mA | Type-C | 4MB | 支持(边充边放) | 0.96 英寸 IPS |
1.28" 圆形 LCD 版 |
LDO, 300mA | Type-C | 4MB | 支持(边充边放) | 1.28 英寸 IPS |
1.28" 圆形触摸 LCD 版 |
LDO, 300mA | Type-C | 16MB | 支持(边充边放) |
1.28 英寸
触摸屏 |
1.46" 圆形触摸 LCD 版 |
DC-DC, 2000mA | Type-C | 16MB | 支持(边充边放) |
1.46 英寸
触摸屏 |
1.47" LCD 版 |
LDO, 300mA | Type-C | 16MB | - | 1.47 英寸 IPS |
1.47" LCD USB 版 |
LDO, 300mA | Type-A | 16MB | - | 1.47 英寸 IPS |
1.69" 圆角触摸 LCD 版 |
LDO, 500mA | Type-C | 16MB | 支持(边充边放) |
1.69 英寸
触摸屏 |
1.85" 圆角触摸 LCD 版 |
DC-DC,2000mA | Type-C | 16MB | 支持(边充边放) |
1.85 英寸
触摸屏 |
2" 圆角触摸 LCD 版 |
DC-DC,2000mA | Type-C | 16MB | 支持(边充边放) |
2 英寸
触摸屏 |
2.1" 圆形触摸 LCD 版 |
LDO, 800mA | Type-C | 16MB | 支持(边充边放) |
2.1 英寸
触摸屏 |
2.1" 圆形触摸 LCD 版 |
LDO, 800mA | Type-C | 16MB | 支持(边充边放) |
2.1 英寸
2.5D 曲面 触摸屏 |
2.8" 触摸 LCD 版 |
LDO, 800mA | Type-C | 16MB | 支持(边充边放) |
2.8 英寸
IPS 触摸屏 |
2.8" 圆形触摸 LCD 版 |
LDO, 800mA | Type-C | 16MB | 支持(边充边放) |
2.8 英寸
RGB 接口 IPS 触摸屏 |
3.49" 触摸 LCD 版 |
DC-DC, 2000mA | Type-C | 16MB | 支持(边充边放) |
3.49 英寸
IPS 触摸屏 |
4" LCD 版 |
LDO, 800mA | Type-C | 16MB | 支持(边充边放) |
4 英寸
RGB 接口 IPS 屏 |
4" 圆角触摸 LCD 版 |
LDO, 800mA | Type-C | 16MB | 支持(边充边放) |
4 英寸
RGB 接口 IPS 触摸屏 |
4.3" 圆角触摸 LCD 版 |
LDO, 800mA | Type-C | 16MB | 支持(边充边放) |
4.3 英寸
RGB 接口 IPS 触摸屏 |
7" 圆角触摸 LCD 版 |
DC-DC, 3000mA | Type-C | 16MB | 支持(边充边放) |
7 英寸
RGB 接口 IPS 触摸屏 |
7" LCD 版 |
DC-DC, 3000mA | Type-C | 16MB | 支持(边充边放) |
7 英寸
RGB 接口 IPS 屏 |
升级版 |
DC-DC, 2000mA | Type-C | 4MB/16MB | 支持(边充边放) | - |
DVI 接口版 |
DC-DC, 2000mA | Type-C | 16MB | 支持(边充边放) | 板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口 |
| RP2040 主芯片 | |||||
Pico W |
DC-DC, 3000mA | Micro USB | 2MB | - | 带 WIFI |
Pico WH |
DC-DC, 3000mA | Micro USB | 2MB | - | 带 WIFI |
Pico |
DC-DC, 800mA | Micro USB | 2MB | - | - |
Pico H |
DC-DC, 800mA | Micro USB | 2MB | - | - |
Type-A 版 |
LDO, 500mA | Type-A | 4MB | - | - |
Type-C 版 |
LDO, 800mA | Type-C | 2MB | - | - |
微型版 |
LDO, 500mA |
分体式
Type-C |
2MB | - | 分体式设计，可通过 FPC 引出 Type-C 接口 |
RBG 矩阵版 |
LDO, 500mA | Type-C | 2MB | - | 板载 5 × 5 RGB LED 矩阵 |
网口版 |
LDO, 500mA | Type-C | 4MB | - | 带网口 |
蓝牙版 |
LDO, 300mA |
分体式
Type-C |
2MB | - | 支持蓝牙 5.1，分体式设计，可通过 FPC 引出 Type-C 接口 |
0.99" 圆形 LCD 带外壳版 |
LDO, 500mA | Type-C | 2MB | - | 0.99 英寸 IPS，CNC 金属外壳 |
1.28" 圆形 LCD 版 |
LDO, 300mA | Type-C | 2MB | 支持(边充边放) | 1.28 英寸 IPS |
1.28" 圆形 LCD 带外壳版 |
LDO, 300mA | Type-C | 2MB | 支持(边充边放) | 1.28 英寸 IPS，CNC 金属外壳 |
1.28" 圆形触摸 LCD 版 |
LDO, 500mA | Type-C | 16MB | 支持(边充边放) | 1.28 英寸触摸屏 |
1.28" 圆形触摸 LCD 带外壳版 |
LDO, 500mA | Type-C | 16MB | 支持(边充边放) | 1.28 英寸触摸屏，CNC 金属外壳 |
1.69" 圆角触摸 LCD |
LDO, 500mA | Type-C | 16MB | 支持(边充边放) | 1.69 英寸触摸屏 |
|
1.85" 圆角触摸 LCD 版 |
DC-DC,2000mA | Type-C | 16MB | 支持(边充边放) | 1.85 英寸 触摸屏 |
0.96" LCD 版 |
DC-DC, 2000mA | Type-C | 2MB | 支持(边充边放) | 0.96 英寸 IPS |
升级版 |
DC-DC, 2000mA | Type-C | 4MB/16MB | 支持(边充边放) | - |
DVI 接口版 |
LDO, 300mA | Type-C | 16MB | 支持(边充边放) | 板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口 |
摄像头 LCD 版 |
- | Type-C | 16MB | - | 板载灰度摄像头、1.14 英寸 IPS |
