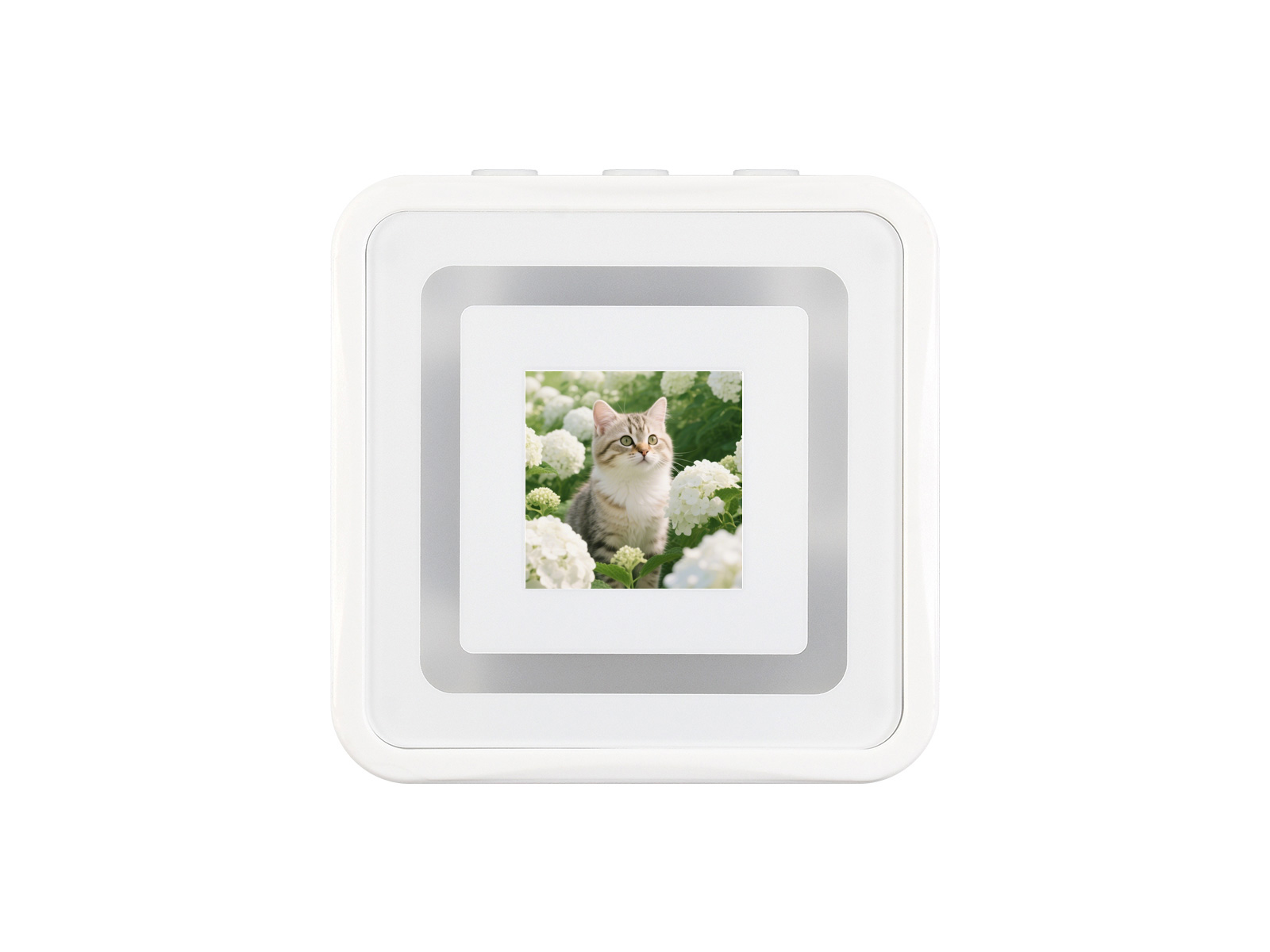

RP2350
0.85 英寸液晶屏开发板
版本选择
RP2350-LCD-0.85-EN

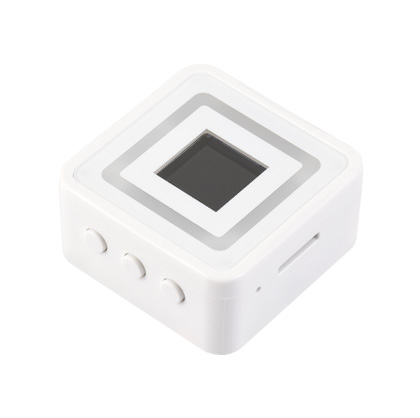

不带锂电池版本

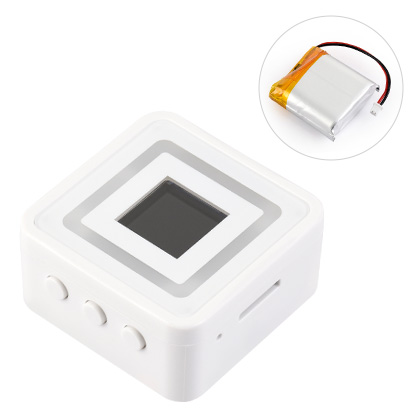

RP2350-LCD-0.85
带锂电池版本

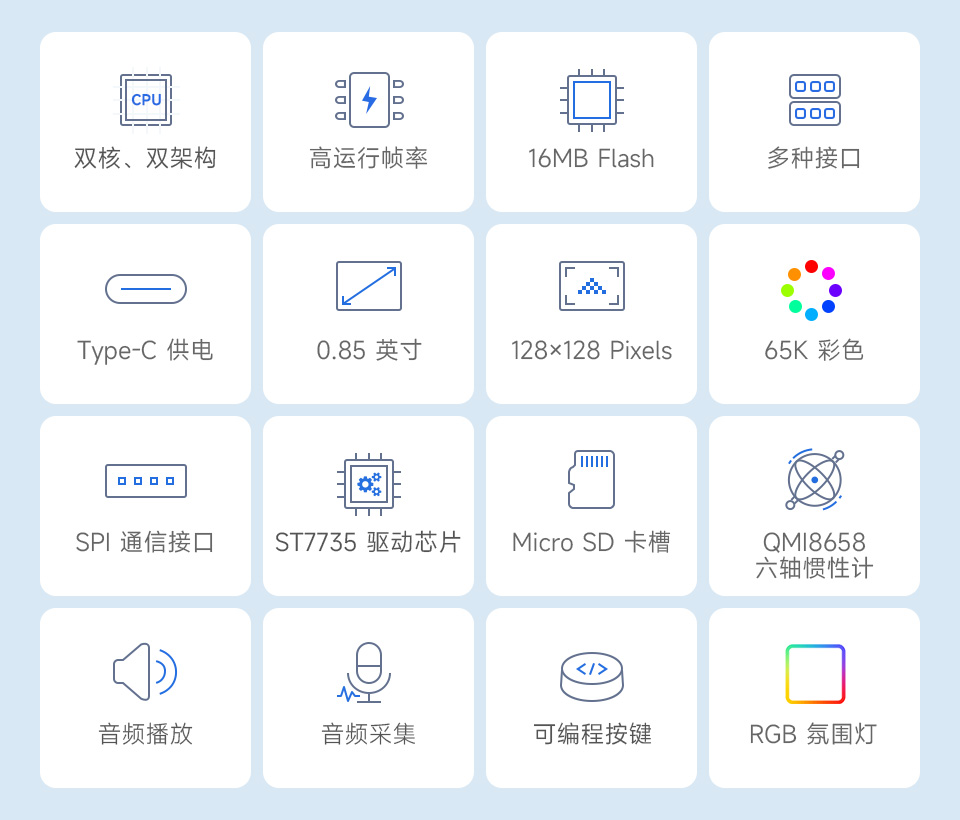

产品特性

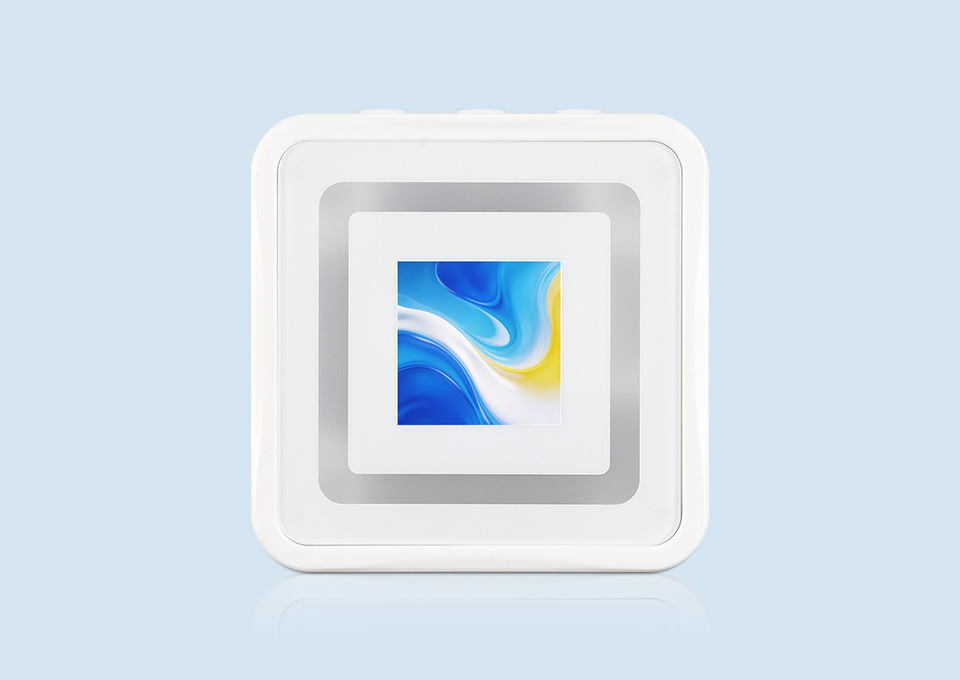

本产品是一款微雪 (Waveshare) 自主设计的高性能、高集成的微控制器开发板。集成大容量 Flash，板载了 0.85 英寸高清 LCD 屏、IMU、Micro SD 卡槽等外设，结合多种通讯接口，便于开发和集成到产品中。
- 采用 Raspberry Pi 研发的 RP2350 微控制器芯片
- 独特的双核、双架构，搭载了双核 ARM Cortex-M33 处理器和双核 Hazard3 RISC-V 处理器，时钟运行频率高达 150MHz，支持用户在两种架构间灵活切换
- 内置 520KB 的 SRAM 和 16MB 的片上 Flash
- 采用 Type-C 接口，紧跟时代潮流，无需纠结正反插
- 板载 0.85 英寸 LCD 屏，128 × 128 分辨率，65K 彩色
- 支持 USB1.1 主机和设备
- 支持低功耗睡眠和休眠模式
- 可通过 USB 识别为大容量存储器进行拖放式下载
- 1 个 I2C，1 个 UART，2 个 12 位 ADC，以及 2 个可控 PWM 通道
- 精确的片上时钟和定时器
- 内置温度传感器，可实时监测芯片温度
- 12 个可编程 I/O (PIO) 状态机，用于自定义外设支持
LCD 屏幕参数
| 工作电压 | 3.3V/5V | 显示尺寸 | 15.21 × 15.21 (mm) |
|---|---|---|---|
| 显示分辨率 | 128 × 128 像素 | 显示颜色 | 65K |
| 显示面板 | IPS | 像素间距 | 39.6 × 118.8 (um) |
| 接口类型 | 4-wire SPI | 驱动 IC | ST7735 |

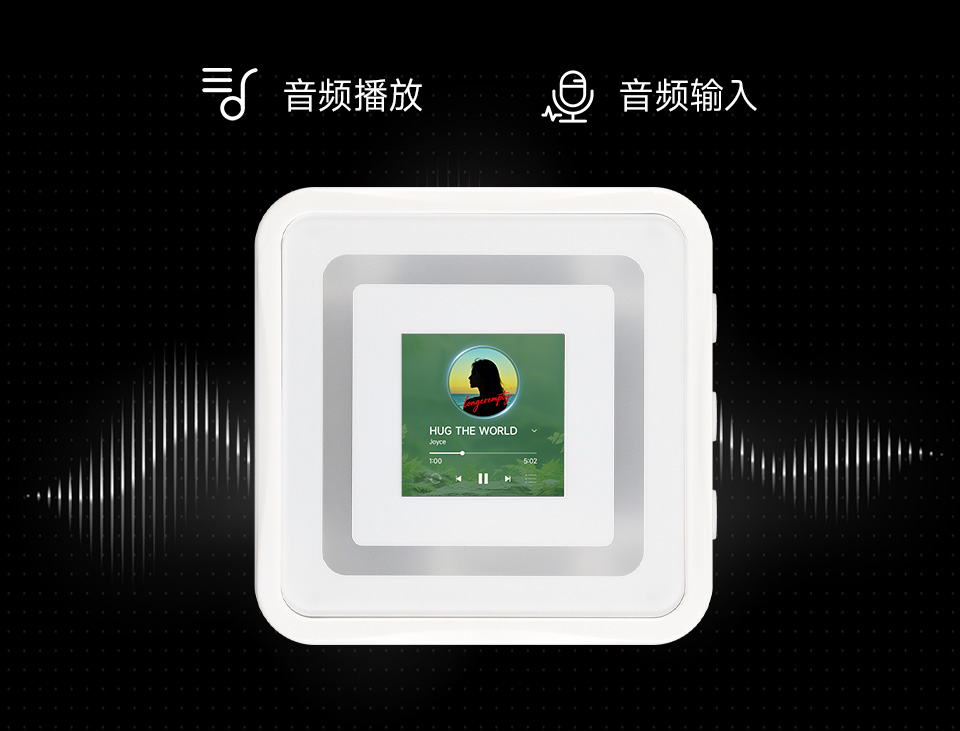

板载音频编解码芯片
支持高质量音频处理，提供清晰、优质的音频输入和输出

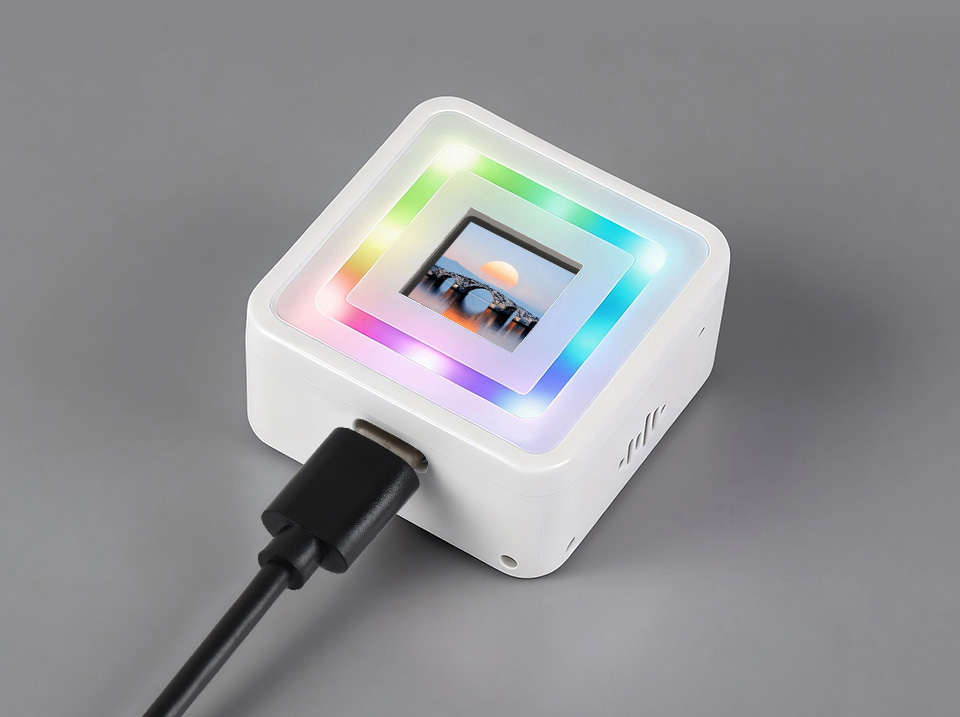

RGB 环绕灯效
板载 8 个环形 RGB 彩灯，可编程实现多种动态灯效
双核、双架构处理器
板载双核 ARM Cortex-M33 + 双核 Hazard3 RISC-V 处理器
运行频率高达 150 MHz

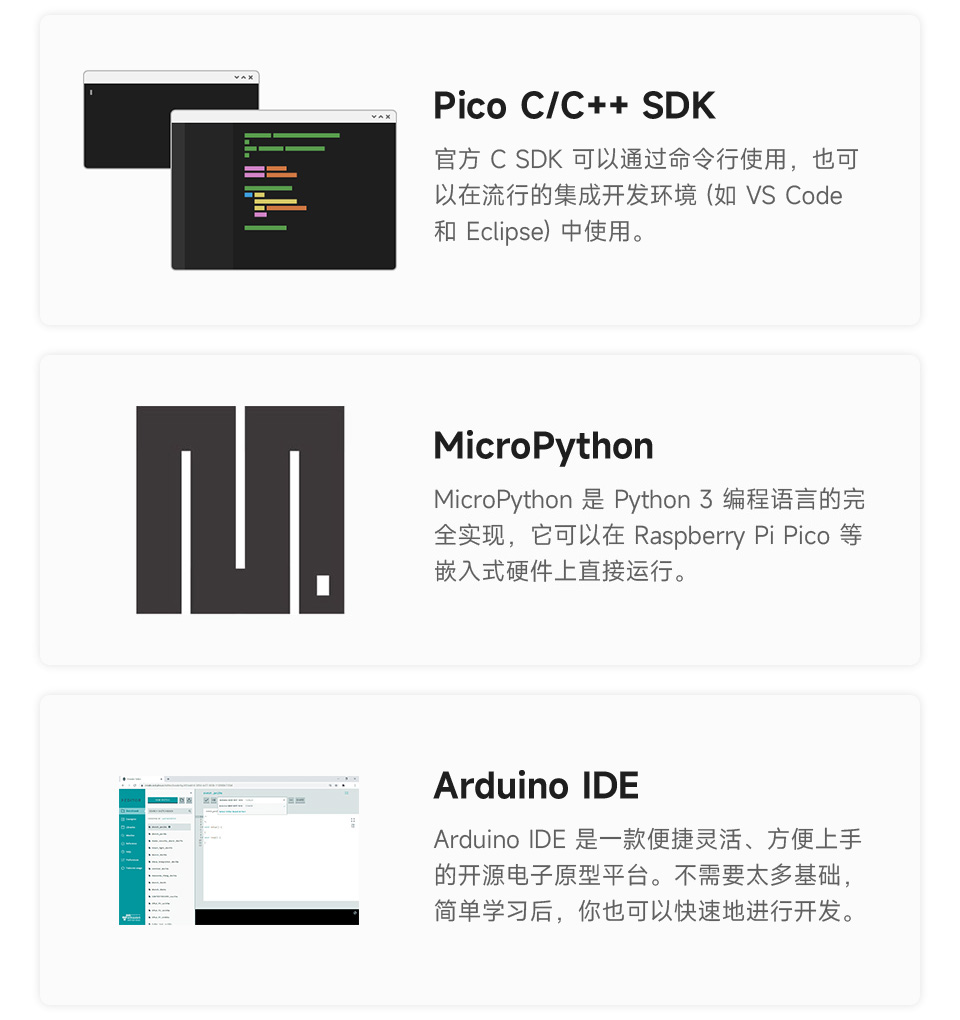

支持 C/C++、MicroPython、
Arduino
配备完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

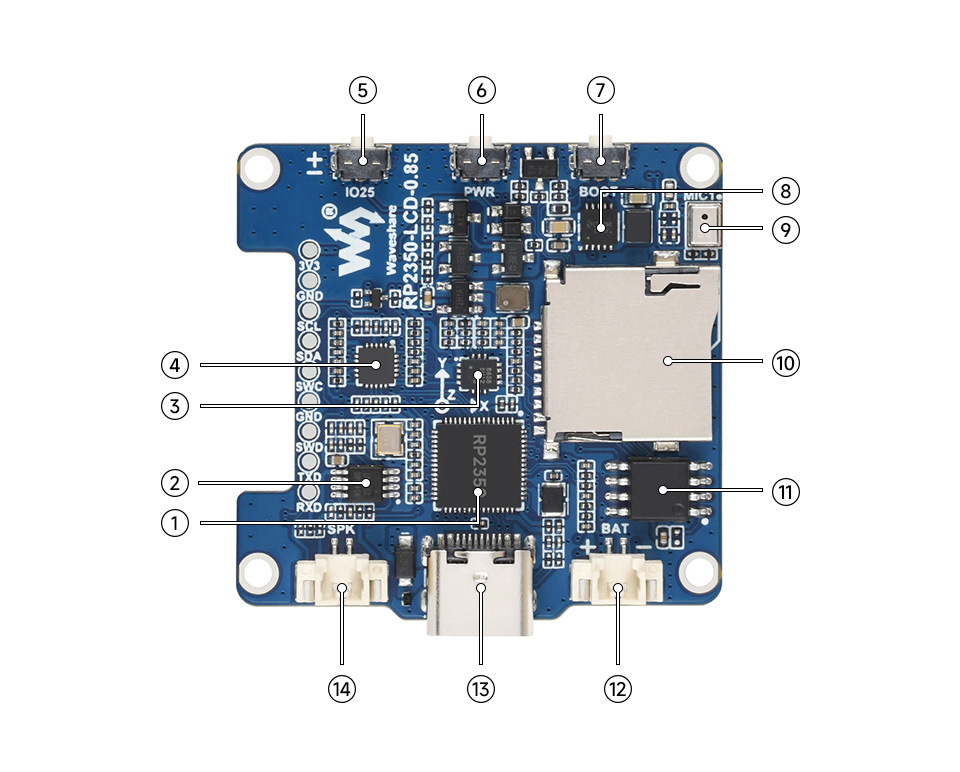

资源简介
- RP2350
双核、双架构处理器，运行频率高达 150MHz
- NS4150B
音频功率放大器芯片
- QMI8658
六轴惯性测量单元 (IMU)，包含一个 3 轴陀螺仪和一个 3 轴加速度计
- ES8311
低功耗音频编解码芯片
- 音量控制按键
短按增音量，长按减音量，可自定义按键功能
- PWR 按键
- BOOT 按键
- 电池充放电管理芯片
- 麦克风
- Micro SD 卡座
- 16MB NOR Flash

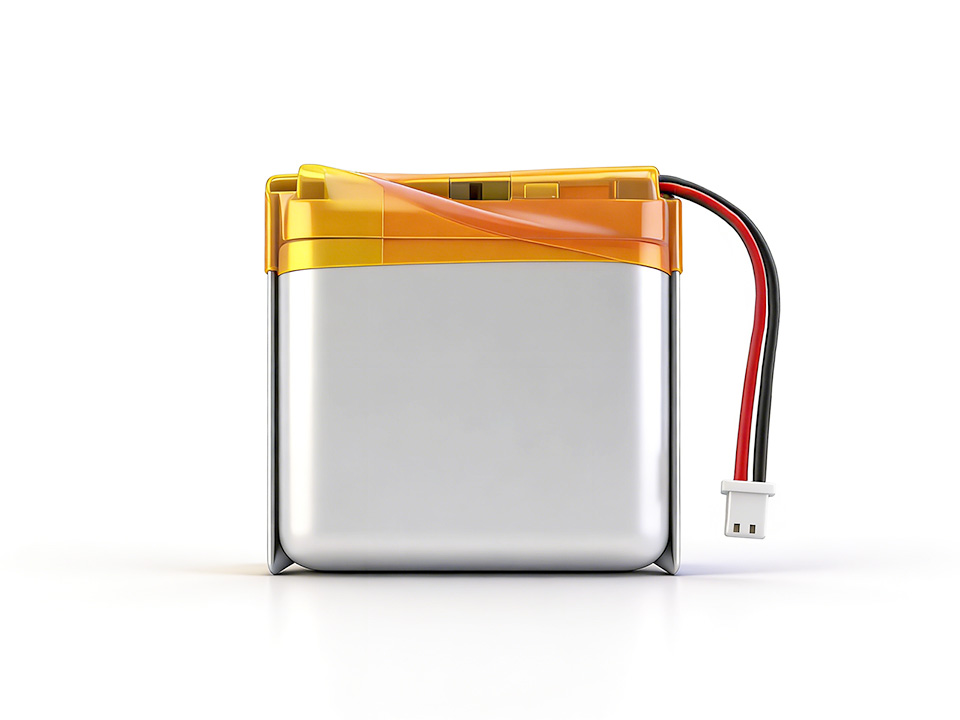

- MX1.25 锂电池接口
可用于接入 3.7V 锂电池，支持充放电，峰值充电电流 500mA
- USB Type-C 接口
可以用于下载程序，并且支持 USB1.1 主机和从设备
- MX1.25 喇叭接口

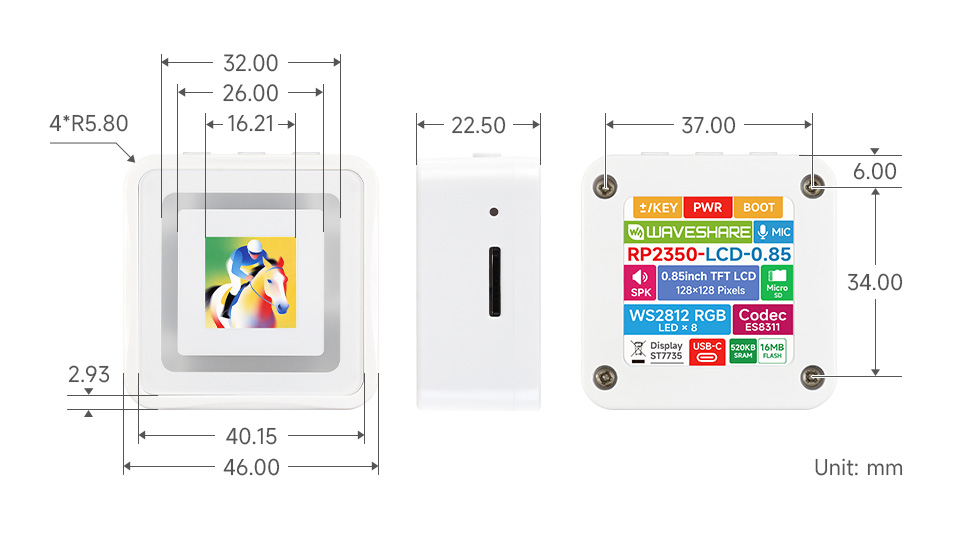

产品尺寸
Pico 选型对比
| 产品 | 稳压芯片 | USB | Flash | 锂电池口 | 特性 |
|---|---|---|---|---|---|
| RP2350 主芯片 | |||||
Pico 2 |
DC-DC, 800mA | Micro USB | 4MB | - | - |
Pico 2 W |
DC-DC, 800mA | Micro USB | 4MB | - | Wi-Fi, 蓝牙 |
Pico 2 WH |
DC-DC, 800mA | Micro USB | 4MB | - | Wi-Fi, 蓝牙 |
CAN 版 |
DC-DC, 2000mA | Type-C | 4MB | - | CAN 接口 |
Type-A 版 |
LDO, 500mA | Type-A | 4MB | - | - |
Type-C 版 |
LDO, 800mA | Type-C | 4MB | - | - |
微型版 |
LDO, 800mA | 分体式 Type-C | 4MB | - | 分体式设计，可通过 FPC 引出 Type-C 接口 |
RGB 矩阵版 |
LDO, 800mA | Type-C | 16MB | - | 板载 8 × 8 RGB LED 矩阵 |
网口版 |
LDO, 800mA | Type-C | 4MB | - | 带网口 |
USB 口版 |
LDO, 500mA | Type-C，Type-A | 2MB | - | 板载 PIO-USB Type-A 接口 |
核心版 |
LDO, 800mA | 分体式 Type-C | 16MB | - | 分体式设计，可通过 FPC 引出 Type-C 接口 |
无线升级版 |
LDO, 800mA | Type-C | 16MB | - | Wi-Fi、蓝牙 |
1.43" 圆形触摸 AMOLED 版 |
DC-DC, 2000mA | Type-C | 16MB | 支持(边充边放) | 1.43 英寸 AMOLED 触摸屏 |
1.64" 圆角触摸 AMOLED 版 |
DC-DC，2000mA | Type-C | 16MB | 支持(边充边放) | 1.64 英寸 AMOLED 触摸屏 |
1.75" 圆形触摸 AMOLED 版 |
DC-DC，2000mA LDO,300mA |
Type-C | 16MB | 支持(边充边放) | 1.75 英寸 AMOLED 触摸屏 |
1.8" 圆角触摸 AMOLED 版 |
DC-DC，2000mA LDO，300mA |
Type-C | 16MB | 支持(边充边放) | 1.8 英寸 AMOLED 触摸屏 |
2.41" 触摸 AMOLED 版 |
DC-DC,2000mA | Type-C | 16MB | 支持(边充边放) | 2.41 英寸 AMOLED 触摸屏 |
0.85" 圆角 LCD 版 |
DC-DC, 2000mA | Type-C | 16MB | 支持(边充边放) | 0.85 英寸 IPS |
0.96" LCD 版 |
DC-DC, 2000mA | Type-C | 4MB | 支持(边充边放) | 0.96 英寸 IPS |
1.28" 圆形 LCD 版 |
LDO, 300mA | Type-C | 4MB | 支持(边充边放) | 1.28 英寸 IPS |
1.28" 圆形触摸 LCD 版 |
LDO, 300mA | Type-C | 16MB | 支持(边充边放) | 1.28 英寸 触摸屏 |
1.46" 圆形触摸 LCD 版 |
DC-DC, 2000mA | Type-C | 16MB | 支持(边充边放) | 1.46 英寸 触摸屏 |
1.47" LCD 版 |
LDO, 300mA | Type-C | 16MB | - | 1.47 英寸 IPS |
1.47" LCD USB 版 |
LDO, 300mA | Type-A | 16MB | - | 1.47 英寸 IPS |
1.54" 圆角 LCD 版 |
DC-DC, 2000mA | Type-C | 16MB | 支持(边充边放) | 1.54 英寸 IPS |
1.54" 圆角触摸 LCD 版 |
DC-DC, 2000mA | Type-C | 16MB | 支持(边充边放) | 1.54 英寸 IPS 触摸屏 |
1.69" 圆角触摸 LCD 版 |
LDO, 500mA | Type-C | 16MB | 支持(边充边放) | 1.69 英寸 触摸屏 |
1.85" 圆形触摸 LCD 版 |
DC-DC,2000mA | Type-C | 16MB | 支持(边充边放) | 1.85 英寸 触摸屏 |
2" 圆角触摸 LCD 版 |
DC-DC,2000mA | Type-C | 16MB | 支持(边充边放) | 2 英寸 触摸屏 |
2.1" 圆形触摸 LCD 版 |
LDO, 800mA | Type-C | 16MB | 支持(边充边放) | 2.1 英寸 触摸屏 |
2.1" 圆形触摸 LCD 版 |
LDO, 800mA | Type-C | 16MB | 支持(边充边放) | 2.1 英寸 2.5D 曲面 触摸屏 |
2.8" 触摸 LCD 版 |
LDO, 800mA | Type-C | 16MB | 支持(边充边放) | 2.8 英寸 IPS 触摸屏 |
2.8" 圆形触摸 LCD 版 |
LDO, 800mA | Type-C | 16MB | 支持(边充边放) | 2.8 英寸 RGB 接口 IPS 触摸屏 |
3.49" 触摸 LCD 版 |
DC-DC, 2000mA | Type-C | 16MB | 支持(边充边放) | 3.49 英寸 IPS 触摸屏 |
3.5" 圆角触摸 LCD 版 |
DC-DC，2000mA LDO，300mA |
Type-C | 16MB | 支持(边充边放) | 3.5 英寸 触摸屏 |
4" LCD 版 |
LDO, 800mA | Type-C | 16MB | 支持(边充边放) | 4 英寸 RGB 接口 IPS 屏 |
4" 圆角触摸 LCD 版 |
LDO, 800mA | Type-C | 16MB | 支持(边充边放) | 4 英寸 RGB 接口 IPS 触摸屏 |
4.3" 圆角触摸 LCD 版 |
LDO, 800mA | Type-C | 16MB | 支持(边充边放) | 4.3 英寸 RGB 接口 IPS 触摸屏 |
7" 圆角触摸 LCD 版 |
DC-DC, 3000mA | Type-C | 16MB | 支持(边充边放) | 7 英寸 RGB 接口 IPS 触摸屏 |
7" LCD 版 |
DC-DC, 3000mA | Type-C | 16MB | 支持(边充边放) | 7 英寸 RGB 接口 IPS 屏 |
升级版 |
DC-DC, 2000mA | Type-C | 4MB/16MB | 支持(边充边放) | - |
DVI 接口版 |
DC-DC, 2000mA | Type-C | 16MB | 支持(边充边放) | 板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口 |
| RP2040 主芯片 | |||||
Pico W |
DC-DC, 3000mA | Micro USB | 2MB | - | 带 WIFI |
Pico WH |
DC-DC, 3000mA | Micro USB | 2MB | - | 带 WIFI |
Pico |
DC-DC, 800mA | Micro USB | 2MB | - | - |
Pico H |
DC-DC, 800mA | Micro USB | 2MB | - | - |
Type-A 版 |
LDO, 500mA | Type-A | 4MB | - | - |
Type-C 版 |
LDO, 800mA | Type-C | 2MB | - | - |
微型版 |
LDO, 500mA | 分体式 Type-C |
2MB | - | 分体式设计，可通过 FPC 引出 Type-C 接口 |
RGB 矩阵版 |
LDO, 500mA | Type-C | 2MB | - | 板载 5 × 5 RGB LED 矩阵 |
网口版 |
LDO, 500mA | Type-C | 4MB | - | 带网口 |
蓝牙版 |
LDO, 300mA | 分体式 Type-C |
2MB | - | 支持蓝牙 5.1，分体式设计，可通过 FPC 引出 Type-C 接口 |
0.99" 圆形 LCD 带外壳版 |
LDO, 500mA | Type-C | 2MB | - | 0.99 英寸 IPS，CNC 金属外壳 |
1.28" 圆形 LCD 版 |
LDO, 300mA | Type-C | 2MB | 支持(边充边放) | 1.28 英寸 IPS |
1.28" 圆形 LCD 带外壳版 |
LDO, 300mA | Type-C | 2MB | 支持(边充边放) | 1.28 英寸 IPS，CNC 金属外壳 |
1.28" 圆形触摸 LCD 版 |
LDO, 500mA | Type-C | 16MB | 支持(边充边放) | 1.28 英寸触摸屏 |
1.28" 圆形触摸 LCD 带外壳版 |
LDO, 500mA | Type-C | 16MB | 支持(边充边放) | 1.28 英寸触摸屏，CNC 金属外壳 |
1.69" 圆角触摸 LCD |
LDO, 500mA | Type-C | 16MB | 支持(边充边放) | 1.69 英寸触摸屏 |
0.96" LCD 版 |
DC-DC, 2000mA | Type-C | 2MB | 支持(边充边放) | 0.96 英寸 IPS |
升级版 |
DC-DC, 2000mA | Type-C | 4MB/16MB | 支持(边充边放) | - |
DVI 接口版 |
LDO, 300mA | Type-C | 16MB | 支持(边充边放) | 板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口 |
摄像头 LCD 版 |
- | Type-C | 16MB | - | 板载灰度摄像头、1.14 英寸 IPS |
