RP2040微控制器开发板 带0.99寸圆形LCD屏幕小板型加速度与陀螺仪传感器开发板 带金属外壳

圆形屏幕、加速度与陀螺仪传感器,通过SH1.0 6PIN连接器引出4个GPIO,Type-C接口
价格
原价
型号
RP2040-LCD-0.99-B
SKU
26372
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

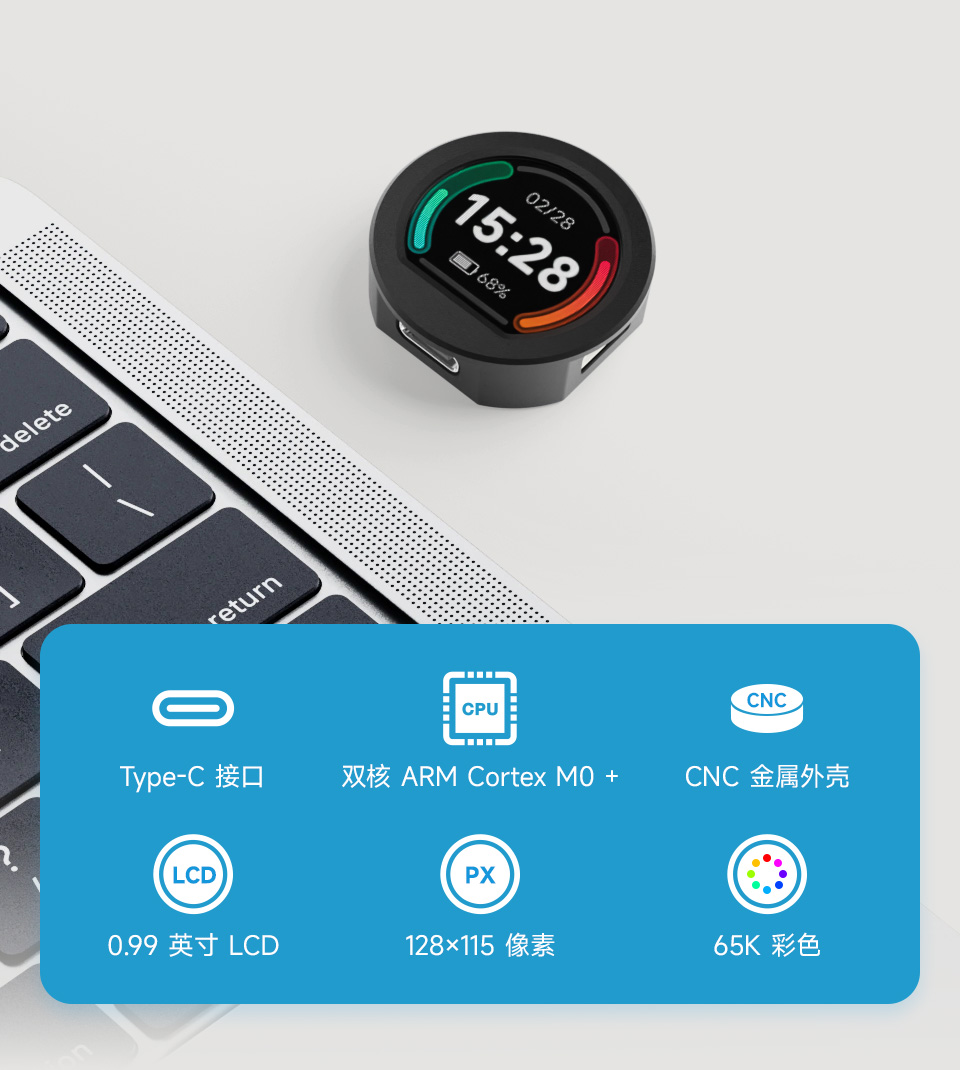

RP2040 微控制器 LCD 开发板

基于树莓派 RP2040 设计,采用 CNC 金属外壳

微雪 RP2040 微控制器 LCD 开发板

产品特性

RP2040-LCD-0.99-B 是一款微雪 (Waveshare) 设计的高性价比,性能强悍的微控制器产品。在较小的体积下,集成了 0.99 英寸 LCD 圆形屏幕 (显示区域底边为非圆弧形)、六轴传感器(三轴加速度与三轴陀螺仪)等外设,通过 SH1.0 6PIN 连接器引出了 4 个 GPIO,方便开发并嵌入应用到产品中。

主要功能特性有:

  • 采用 Raspberry Pi 设计的 RP2040 微控制器芯片
  • 搭载双核 ARM Cortex M0 + 处理器,运行频率高达 133MHz 灵活时钟
  • 内置 264KB 的 SRAM 和 2MB 的板载 Flash
  • 采用 Type-C 接口,紧跟时代潮流,无需纠结正反插
  • 板载 0.99 英寸 128 × 115 分辨率,65K 彩色 IPS LCD 显示屏 (显示区域底边为非圆弧形),能清晰地显示彩色图片
  • 通过 SH1.0 6PIN 连接器引出 4 个 GPIO
  • 上壳采用 CNC 金属材质,背面装有亚克力磨砂底板
  • USB1.1 主机和设备支持
  • 支持低功耗睡眠和休眠模式
  • 可通过 USB 识别为大容量存储器进行拖放式下载程序
  • 2 个 I2C,4 个 12 位 ADC
  • 精确的片上时钟和定时器
  • 温度传感器
  • 片上加速浮点库
  • 8 个可编程 I/O (PIO) 状态机,用于自定义外设支持

支持 C/C++,MicroPython,
Arduino

配套完善的 SDK、开源资料教程,方便上手,可快速嵌入到应用中

微雪 RP2040 微控制器开发板支持 C/C++,MicroPython

采用金属外壳

上壳采用 CNC 金属材质,背面装有亚克力磨砂底板

微雪 RP2040 微控制器 LCD 开发板

双核处理器

板载双核 ARM Cortex M0 + 处理器
运行频率高达 133 MHz

微雪 RP2040 微控制器开发板双核处理器

资源简介

微雪 RP2040 微控制器开发板资源简介
  1. USB Type-C 接口

    可以用于下载程序,并且支持 USB1.1 主机和从设备

  2. RT9013-33GB

    500mA 低压差, 低噪声, 超快 LDO

  3. QMI8658C

    六轴惯性测量单元 (IMU),包含一个 3 轴陀螺仪和一个 3 轴加速计

  4. W25Q16JVUXIQ

    2MB NOR-Flash

  1. RP2040

    双核处理器,高达 133MHz 的运行频率

  2. SH1.0 6PIN 连接器

    引出 4 个 GPIO,从上往下依次是:GND、3V3、GP26~GP29

  3. BOOT 按键

    按下 BOOT 按键后上电,进入下载模式

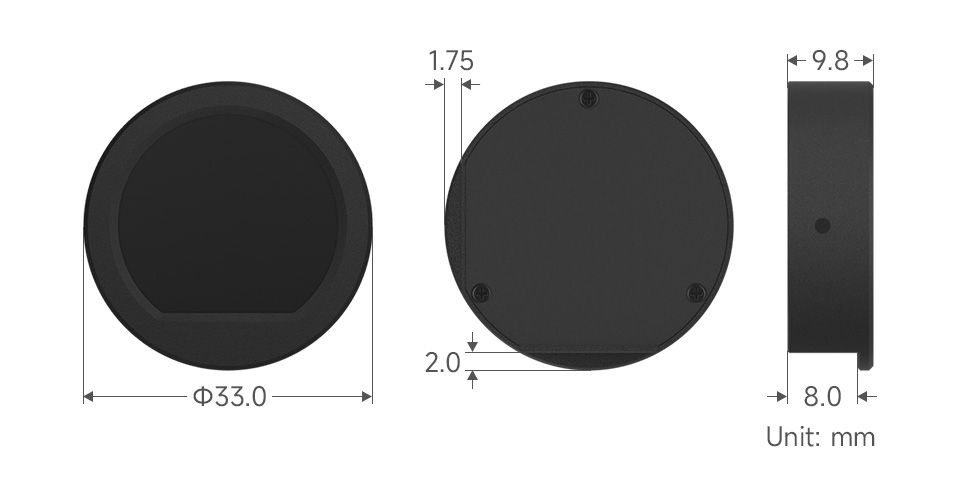

产品尺寸

微雪 RP2040 微控制器开发板产品尺寸

Pico 选型对比

产品 稳压芯片 USB Flash 锂电池口 特性
RP2350 主芯片
pico树莓派原版
Pico 2
DC-DC, 800mA Micro USB 4MB - -
RP2040 主芯片
pico树莓派原版
Pico W
DC-DC, 3000mA Micro USB 2MB - 带 WIFI
pico树莓派原版
Pico WH
DC-DC, 3000mA Micro USB 2MB - 带 WIFI
pico树莓派原版
Pico
DC-DC, 800mA Micro USB 2MB - -
pico树莓派原版
Pico H
DC-DC, 800mA Micro USB 2MB - -
pico微雪Type-A 版
Type-A 版
LDO, 500mA Type-A 4MB - -
pico微雪Type-C 版
Type-C 版
LDO, 800mA Type-C 2MB - -
pico微雪微型版
微型版
LDO, 500mA 分体式
Type-C
2MB - 分体式设计,可通过 FPC 引出 Type-C 接口
pico微雪 RBG 矩阵版
RBG 矩阵版
LDO, 500mA Type-C 2MB - 板载 5 × 5 RGB LED 矩阵
pico微雪网口版
网口版
LDO, 500mA Type-C 4MB - 带网口
pico微雪蓝牙版
蓝牙版
LDO, 300mA 分体式
Type-C
2MB - 支持蓝牙 5.1,分体式设计,可通过 FPC 引出 Type-C 接口
RP2040 微控制器开发板 0.99 圆形 LCD 版
0.99" 圆形 LCD
带外壳版
LDO, 500mA Type-C 2MB - 0.99 英寸 IPS,CNC 金属外壳
RP2040 微控制器开发板 1.28'' 圆形 LCD 版
1.28" 圆形 LCD 版
LDO, 300mA Type-C 2MB 支持(边充边放) 1.28 英寸 IPS
RP2040 微控制器开发板 1.28'' 圆形 LCD 带外壳版
1.28" 圆形 LCD
带外壳版
LDO, 300mA Type-C 2MB 支持(边充边放) 1.28 英寸 IPS,CNC 金属外壳
RP2040 圆形触摸 LCD 版
1.28" 圆形触摸 LCD 版
LDO, 500mA Type-C 16MB 支持(边充边放) 1.28 英寸触摸屏
RP2040 圆形触摸 LCD 版带外壳
1.28" 圆形触摸 LCD
带外壳版
LDO, 500mA Type-C 16MB 支持(边充边放) 1.28 英寸触摸屏,CNC 金属外壳
RP2040 圆形触摸 LCD 版带外壳
1.69" 圆角触摸 LCD
LDO, 500mA Type-C 16MB 支持(边充边放) 1.69 英寸触摸屏
pico微雪LCD 版
0.96" LCD 版
DC-DC, 2000mA Type-C 2MB 支持(边充边放) 0.96 英寸 IPS
pico微雪升级版
升级版
DC-DC, 2000mA Type-C 4MB/16MB 支持(边充边放) -
RP2040-PiZero
DVI 接口版
LDO, 300mA Type-C 16MB 支持(边充边放) 板载 DVI 接口、Micro SD 卡座和 PIO-USB 接口
PICO-Cam-A
摄像头 LCD 版
- Type-C 16MB - 板载灰度摄像头、1.14 英寸 IPS

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

  1. RP2040-LCD-0.99-B × 1
  2. SH1.0 6PIN 连接线 × 1
