RM520N-GL树莓派5G通信扩展套件 四天线LTE-A 全球通GNSS定位 支持3GPP 16 兼容4G/3G【带外壳】

支持 5G/4G/3G 和 LTE-A 等多种网络制式，支持 GNSS 定位，可接入电脑、树莓派或 Jetson Nano 主板
价格
原价
型号
RM520N-GL 5G HAT (with case)
SKU
24486
版本选择
5G 模组 5G 扩展套件
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

RM530N-GL 模组 RM520N-GL 模组 RM520N-GL 5G套件 5G DONGLE 扩展板 RM520N-GL 5G Nano 扩展板
  • 产品详情
  • 产品资料
  • 配置清单
加入购物车
Quectel 提示

Quectel公司禁止将此产品卖向伊朗、朝鲜、古巴、苏丹、叙利亚，我们亦不对以上国家提供该产品或模组的任何技术支持。

树莓派 5G 通信扩展套件

支持 5G/4G/3G 网络和 GNSS 定位，全球通

基于移远 RM520N-GL 5G 全球通模组，支持 3GPP 16

树莓派 5G 通信扩展套件

图片仅供展示，本产品不含树莓派主板

产品特性

  • 配套有移远 RM520N-GL 5G Sub-6GHz 模块，支持 5G/4G/3G 和 LTE-A 等多种网络制式，支持 GNSS 定位
  • 配套有 M.2 TO 4G/5G HAT 扩展板，可兼容 RM500U-CN/RM500Q-GL/RM502Q-AE/RM520N-GL 系列 5G 模组
  • 板载 USB 3.1 接口，向下兼容 USB 2.0，可用于接入电脑、树莓派或 Jetson Nano 主板进行高速 5G 上网
  • 板载 M.2 B KEY 标准接口，可兼容选配 SIM7600X/EM06X/SIM82XX/
    RM5XX 系列 4G/5G M.2 模组
  • 板载控制引脚，内置电平转换，支持拨码开关使能，可兼容接入 Raspberry Pi 或 Arduino 等主控
  • 板载 USB Type-C 接口，可通过开关使能，也可用于外加电源给模块单独供电，以便外接更多负载，供电稳定且灵活
  • 板载电源切换开关、复位按键和 LED 指示灯，方便控制模块开关机和查看运行状态
  • 板载两路 SIM 卡槽，双卡单待，可通过 AT 指令切换使能
  • 板载高效能的电源电路，可输出高达 3A 电流
  • 配套有金属外壳，支持壁挂和导轨式安装，固定安装更方便

采用移远 RM520N-GL
5G 全球通模组

支持 3GPP 5G Release 16 技术，M.2 封装

移远 RM520N-GL 物联网 5G 模组

支持 5G/4G/3G 网络，全球通

支持 5G NSA (4G 和 5G 共同组网) 和 SA (5G 单独组网)
支持 4G/3G 上网

树莓派 5G 通信扩展套件支持 5G/4G/3G 网络

上图为全球区域的 4G 和 5G 网络频段参考图，使用前须确认当地运营商所用频段是否在模组支持范围内

集成多星座高精度定位 GNSS

支持 GPS、BDS (北斗)、Glonass、GALILEO、QZSS

树莓派 5G 通信扩展套件集成多星座高精度定位 GNSS

搭配 M.2 TO 4G/5G HAT 扩展板

可兼容 RM500U-CN/RM500Q-GL/RM502Q-AE/RM520N-GL 系列 5G 模组，支持直接插入树莓派 4B/3B+ 和 CM4-IO-BASE-A/B 等主板

树莓派 5G 通信扩展套件搭配 M.2 TO 4G/5G HAT 扩展板
接入树莓派 4B的树莓派 5G 通信扩展板

接入树莓派 4B

 接入树莓派 3B+的树莓派 5G 通信扩展板

接入树莓派 3B+

 接入 CM4 扩展板的树莓派 5G 通信扩展板

接入 CM4 扩展板

资源简介

树莓派 5G 通信扩展套件资源简介
  1. Raspberry Pi GPIO 接口

    方便接入 Raspberry Pi

  2. 拨码开关

    使能开关机控制和复位引脚

  3. M.2 接口

    可兼容 SIMCom 和 QUECTEL M.2 封装大部分 4G/5G 模组

  4. SIM 卡座 1

    板载两路 SIM 卡槽，双卡单待

  5. USB3.1 接口

    向下兼容 USB 2.0，可用于接入各类主板

  6. USB Type-C 接口

    5V 3A 输入，供电稳定且灵活

  1. 音频接口

    SIM82XX 系列支持音频功能，RM5XX 系列暂不支持此音频功能

  2. 天线接口

    板载四路天线

  3. 复位开关

    一键复位

  4. 电源切换开关

    方便控制模块的供电模式：
    设置为 USB，则模块通过 “5. USB3.1 接口” 提供供电；
    设置为 EXT PWR，则模块通过 “6. USB Type-C 接口” 外部电源提供供电

  5. 指示灯

    方便查看模块运行状态

树莓派 5G 通信扩展套件资源简介
  1. 散热风扇

    可同时给树莓派和 5G 模块散热

  2. SIM 卡座 2

    可通过 AT 指令配置选用

  3. 模组设置开关

    A 丝印开关切到 ON，可用于 SIM7600X / A7906X / SIM7906X / SIM7912X 系列 4G M.2 模组；
    B 丝印开关切到 ON，可用于 SIM8202X / SIM8200EA / SIM8262X 系列 5G M.2 模块；
    C 丝印开关切到 ON，可用于 RM50X / RM520N-GL / EM06X 系列 5G / LTE-A M.2 模组

  1. USB 接口焊盘

    USB 2.0 接口焊盘

  2. NAU8810X 音频芯片

    适用于 SIMN7600X / SIM8XXX 系列模组，不支持 RM5XX 和 EM06XX 系列模组

  3. 散热风扇供电接口

    5V 散热风扇供电

多系统兼容，操作简单

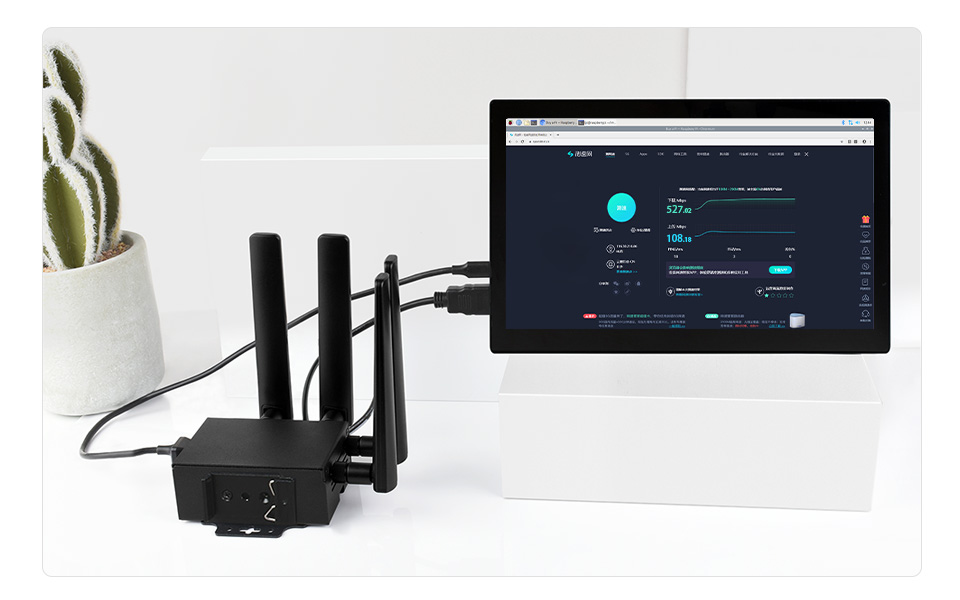

支持 Windows 7/8/10/11，Ubuntu，Raspberry Pi OS，OpenWRT 等系统，只需插上 USB 接口，简单配置即可实现高速 5G 联网

树莓派 5G 通信扩展套件多系统兼容

接入树莓派上网示例

树莓派 5G 通信扩展套件多系统兼容

金属外壳，坚固美观，安装固定方便

支持壁挂和导轨式安装，方便用于工业等多种应用场景

树莓派 5G 通信扩展套件金属外壳

说明：配套的外壳仅适用于树莓派 4B 版本

应用示例

树莓派 5G 通信扩展套件 5G 无线路由器
5G 无线路由器

树莓派搭载 OpenWrt 系统，化身 5G 无线路由器，手机连接树莓派 WiFi 热点，畅享 5G 上网

树莓派 5G 通信扩展套件 5G 视频直播
5G 视频直播

树莓派加装摄像头和支架，通过 ffmpeg 视频流可直接推送到网页或直播平台进行实时直播

更多应用场景

树莓派 5G 通信扩展套件更多应用场景

产品尺寸

树莓派 5G 通信扩展套件产品尺寸 树莓派 5G 通信扩展套件产品尺寸

5G 模组产品选型

5G Sub-6 RM500U-CNV RM500Q-GL RM502Q-AE RM520N-GL RM530N-GL
RM500U-CNV 5G 通信模组 RM500Q-GL 5G 通信模组 RM502Q-AE 5G 通信模组 RM520N-GL 5G 通信模组 RM530N-GL 5G 通信模组
5G 标准 3GPP R15 3GPP R16
5G Sub-6 GHz Sub-6 GHz & mmWave
区域/运营商 中国 全球 (不含美国) 全球 (不含中国) 全球
工作温度 -30°C ~ +75°C
扩展温度 -40°C ~ +85°C
模块尺寸 30.0 × 52.0 × 2.3 (mm)
模块重量 8.8g 8.7g 8.8g
供电电压 3.3~4.4V，典型值 3.7V 3.135~4.4V，典型值 3.7V
功耗 78μA @ 关机;
5.1mA @ 休眠;
57mA @ USB 2.0，空闲;
71mA @ USB 3.0，空闲 		70μA @ 关机;
4.0mA @ 休眠;
32mA @ USB 2.0，空闲;
54mA @ USB 3.0，空闲 		80μA @ 关机;
4.2mA @ 休眠;
39mA @ USB 2.0，空闲;
54.5mA @ USB 3.0，空闲 		195μA @ 关机;
4.7mA @ 休眠;
41mA @ USB 2.0，空闲;
60mA @ USB 3.0，空闲 		173μA @ 关机;
5.1mA @ 休眠;
51mA @ USB 2.0，空闲;
69mA @ USB 3.0，空闲
工作频段
5G 5G NR - n257, n258, n260, n261
5G NR NSA n41, n78, n79 n41, n77, n78, n79 n1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79 n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79
5G NR SA n1, n3, n5, n8, n28, n41, n77, n78, n79 n1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79 n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79
LTE LTE-FDD B1, B3, B5, B8 B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71
LTE-TDD B34, B38, B39, B40, B41 B34, B38, B39, B40, B41, B42, B43, B48
LAA - B46
UMTS WCDMA B1, B5, B8 B1, B2, B3, B4, B5, B6, B8, B19 B1, B2, B4, B5, B8, B19
GNSS - GPS / GLONASS / BeiDou(Compass) / Galileo / QZSS(仅 RM520N-GL 和 RM530N-GL 支持)
数据传输速率
5G mmWave - 下行 4.0Gbps；
上行 1.4Gbps
5G SA Sub-6 下行 2Gbps；
上行 1Gbps		 下行 2.1Gbps；
上行 900Mbps		 下行 4.2Gbps；
上行 450Mbps		 下行 2.4Gbps；
上行 900Mbps
5G NSA Sub-6 下行 2.2Gbps；
上行 575Mbps		 下行 2.5Gbps；
上行 600/650Mbps		 下行 5Gbps；
上行 650Mbps		 下行 3.4Gbps；
上行 550Mbps
LTE 下行 600Mbps；
上行 150Mbps		 下行 1.0Gbps；
上行 200Mbps		 下行 2Gbps；
上行 200Mbps		 下行 1.6Gbps；
上行 200Mbps
UMTS 下行 42.2Mbps；
上行 11Mbps		 下行 42Mbps；
上行 5.76Mbps

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 示例程序
  • 开发资料
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/RM520N-GL_5G_HAT

配置清单

树莓派 5G 通信扩展板配置
  1. 外壳配件 × 1
  2. M.2 TO 4G/5G HAT × 1
  3. RM520N-GL × 1
  4. 船桨天线 4PCS × 1
  5. IPEX 转接线 4PCS × 1
  6. GNSS 天线 × 1
  7. 2*20PIN 长排座 × 1
  1. 5V 3A Type-C 电源 × 1
  2. 双头 USB3.0 数据线 × 1
  3. USB3.0 转接头 × 1
  4. USB2.0 转接头 × 1
  5. SMA 保护帽 4PCS × 1
  6. 螺丝包× 1
