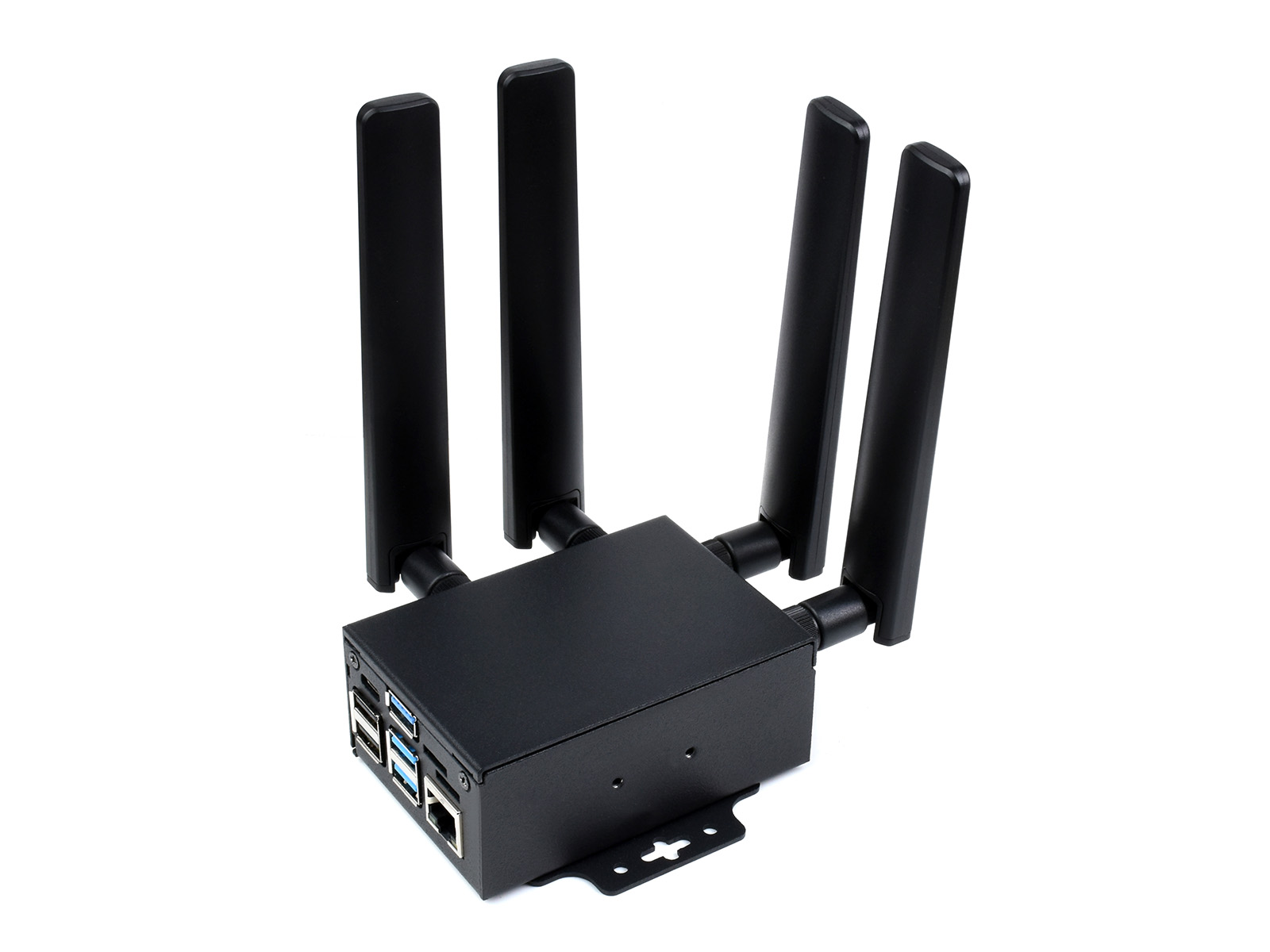

RM500Q-AE树莓派5G通信扩展板 四天线支持GNSS定位LTE-A全球多频段 兼容4G/3G【带外壳】

支持GNSS，支持 5G NSA 和 SA 组网、云平台通信、可接入电脑、树莓派或 Jetson Nano 主板
预售中
价格
原价
型号
RM500Q-AE 5G HAT (with case)
SKU
22558
品牌
Waveshare
模组套件
RM500U-CN RM500Q-GL RM500Q-AE RM502Q-AE 无模组套件
外壳套件
无外壳 带外壳
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务

请咨询销售确认货期再下单，推荐用 RM502Q-AE 5G HAT (with case) 代替，频段兼容，性价比更高，认证更齐全。

树莓派 5G 通信扩展板

支持 5G/4G/3G 网络

树莓派 5G 通信扩展板

产品特性

  • 集成丰富的网络协议，支持多种驱动和软件功能，支持 Windows / Linux / Android 等操作系统
  • 板载 USB 3.1 接口，向下兼容 USB 2.0，可用于接入电脑、树莓派或 Jetson Nano 主板进行高速 5G 上网
  • 板载 M.2 B KEY 标准接口，可兼容选配 RM500U-CN / RM500Q-CN / RM500Q-GL 系列 5G 模组
  • 板载 UART、PWR 和 RST 控制引脚，内置电平转换，支持拨码开关使能，可兼容接入 Raspberry Pi 或 Arduino 等主控
  • 板载 USB Type-C 接口，可通过开关使能，可用于外加电源给模块单独供电，以便外接更多负载，供电稳定且灵活
  • 板载电源切换开关、复位按键和 LED 指示灯，方便控制模块开关机和查看运行状态
  • 板载两路 SIM 卡槽，双卡单待，可通过 AT 指令切换使能
  • 板载高效能的电源电路，可输出高达 3A 电流

参数对比

可选配 RM500U-CN、RM500Q-GL、RM500Q-AE、RM502Q-AE 模组

5G Sub-6 RM500U-CN RM500Q-GL RM500Q-AE RM502Q-AE
支持 M.2 B KEY 标准接口的树莓派 5G 通信扩展板 支持 M.2 B KEY 标准接口的树莓派 5G 通信扩展板 支持 M.2 B KEY 标准接口的树莓派 5G 通信扩展板 支持 M.2 B KEY 标准接口的树莓派 5G 通信扩展板
区域/运营商 中国 全球（不含美国） 全球（不含中国）
工作温度 -30 °C ~ +75 °C -30 °C ~ +70 °C
扩展温度 -40 °C ~ +85 °C
模块尺寸 30.0 × 52.0 × 2.3 (mm)
模块重量 8.9 (g) 8.7 (g)
供电电压 3.3~4.4 V，典型值 3.7 V 3.135~4.4 V，典型值 3.7 V
功耗 90 μA @ 关机;
3.7 mA @ 休眠;
待定 @ USB 2.0，空闲;
待定 @ USB 3.0，空闲;		 70 μA @ 关机;
4.0 mA @ 休眠;
32 mA @ USB 2.0，空闲;
54 mA @ USB 3.0，空闲;		 80 μA @ 关机
4.2 mA @ 休眠
39 mA @ USB 2.0，空闲
54.5 mA @ USB 3.0，空闲
工作频段
5G 5G NR NSA n41, n78, n79 n41, n77, n78, n79 n1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n38, n40, n41, n48*, n66, n71, n77, n78, n79
5G NR SA n1, n28, n41, n77, n78, n79 n1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n38, n40, n41, n48*, n66, n71, n77, n78, n79
LTE LTE-FDD B1, B2, B3, B5, B7, B8, B20, B28 B1, B2, B3, B4, B5, B7, B8, B12(B17), B13, B14, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71
LTE-TDD B34, B38, B39, B40, B41 B34, B38, B39, B40, B41, B42, B43, B48
LAA - B46
UMTS WCDMA B1, B2, B5, B8 B1, B2, B3, B4, B5, B6, B8, B19
GNSS - GPS / GLONASS / BeiDou(Compass) / Galileo
数据传输速率
5G SA Sub-6 下行 2 Gbps；
上行 1 Gbps		 下行 2.1 Gbps；
上行 900 Mbps		 下行 2.1 Gbps；
上行 450 Mbps		 下行 4.2 Gbps；
上行 450 Mbps
5G NSA Sub-6 下行 2.2 Gbps；
上行 575 Mbps		 下行 2.5 Gbps；
上行 600/650 Mbps		 下行 2.5 Gbps；
上行 650 Mbps		 下行 5 Gbps；
上行 650 Mbps
LTE 下行 600 Mbps；
上行 150 Mbps		 下行 1.0 Gbps；
上行 200 Mbps		 下行 1.0 Gbps；
上行 200 Mbps		 下行 2 Gbps；
上行 200 Mbps
UMTS 下行 42.2 Mbps；
上行 11 Mbps		 下行 42 Mbps；
上行 5.76 Mbps
说明 * 表示正在开发/规划/进行中；

支持 5G/4G/3G 网络

支持 5G NSA (4G 和 5G 共同组网) 和 SA (5G 单独组网)
支持 4G/3G 上网

树莓派 5G 通信扩展板支持 4G/3G/2G 全球频段

上图为全球区域的 4G 和 5G 网络频段参考图，使用前须确认当地运营商所用频段是否在模组支持范围内

多系统兼容，操作简单

支持 Windows / Linux / Android 等系统，只需插上 USB 接口，简单配置即可实现高速 5G 联网

支持 Windows / Linux / Android 系统树莓派 5G 通信扩展板

设备连接演示

支持通过 USB 转接线接入 Windows 计算机，Jetson Nano 系列主控板上网，支持直接插入树莓派 4B/3B+ 和 CM4-IO-BASE-A/B 主板，配套有定制的 USB 转接头

树莓派 5G 通信扩展板
接入树莓派 4B的树莓派 5G 通信扩展板

接入树莓派 4B

 接入树莓派 3B+的树莓派 5G 通信扩展板

接入树莓派 3B+

 接入 CM4 扩展板的树莓派 5G 通信扩展板

接入 CM4 扩展板

支持云平台通信

支持云平台通信的树莓派 5G 通信扩展板

集成多星座高精度定位 GNSS

支持 GPS、北斗、Glonass、GALILEO

树莓派 5G 通信扩展板高转速散热风扇

注意：RM500U-CN 模组不支持 GNSS 功能

板载树莓派 40PIN GPIO 接口

可兼容 Raspberry Pi 系列主板和 Jetson Nano，支持堆叠外接扩展板

载树莓派 40PIN GPIO 接口的树莓派 5G 通信扩展板

图片仅做展示，具体配置请参考配置清单

高转速散热风扇

同时给树莓派和 5G 模组散热，散热效果好

树莓派 5G 通信扩展板高转速散热风扇

可选配外壳

多种安装方式，方便用于工业等多种应用场景

树莓派 5G 通信扩展板高转速散热风扇

外壳须另外选购

应用示例

支持 M.2 B KEY 标准接口的树莓派 5G 通信扩展板
5G 无线路由器

树莓派搭载 OpenWrt 系统，化身 5G 无线路由器，手机连接树莓派 WiFi 热点，畅享 5G 上网

支持 M.2 B KEY 标准接口的树莓派 5G 通信扩展板
5G 视频直播

树莓派加装摄像头和支架，通过 ffmpeg 视频流可直接推送到网页或直播平台进行实时直播

更多应用场景

应用场景

产品尺寸

产品尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 示例程序
  • 开发资料
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径： www.waveshare.net/wiki/RM500Q-AE_5G_HAT

配置清单

树莓派 5G 通信扩展板配置
  1. 外壳配件 × 1(可选)
  2. M.2 TO 4G/5G HAT × 1
  3. RM500U-CN / RM500Q-GL / RM500Q-AE / RM502Q-AE × 1(四选一)
  4. 船桨天线 4pcs × 1
  5. IPEX 转接线 4pcs × 1
  6. GNSS 天线 × 1
  1. 2*20PIN 长排座 × 1
  2. 5V 3A Type-C 电源 × 1
  3. 双头 usb3.0 数据线 × 1
  4. USB3.0 转接头 × 1
  5. USB2.0 转接头 × 1
  6. SMA 保护帽 4pcs × 1
  7. 螺丝包× 1

保修服务


保修1年



免费保修


保修期内，正常使用下产生的质量问题，比如按键不灵、开关不响应、LED亮度不佳等。
注意：核心器件不属于免费保修范围（包括但不限于CPU、FLASH、 SDRAM 等芯片）。




收费保修


非正常使用情况下产生的质量问题，视损坏程度收取维修费，包括但不限于：
• 供错电压、磕碰、浸水、杂异物进入板内，导致功能损坏
• 用户自行拆卸或焊接零件，修改电路板，导致功能损坏
• 未按用户手册操作，比如供电状态下强行插拔等，导致功能损坏




特殊说明


若产品含有其他配件，配件的保修以其自身保修条款为准，包括但不限于：
• 比如开发板中包含LCD配件，那么，它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品，因国外返修费用高昂，无法保修

售后服务



• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们：点击查看
